Njega vozila143

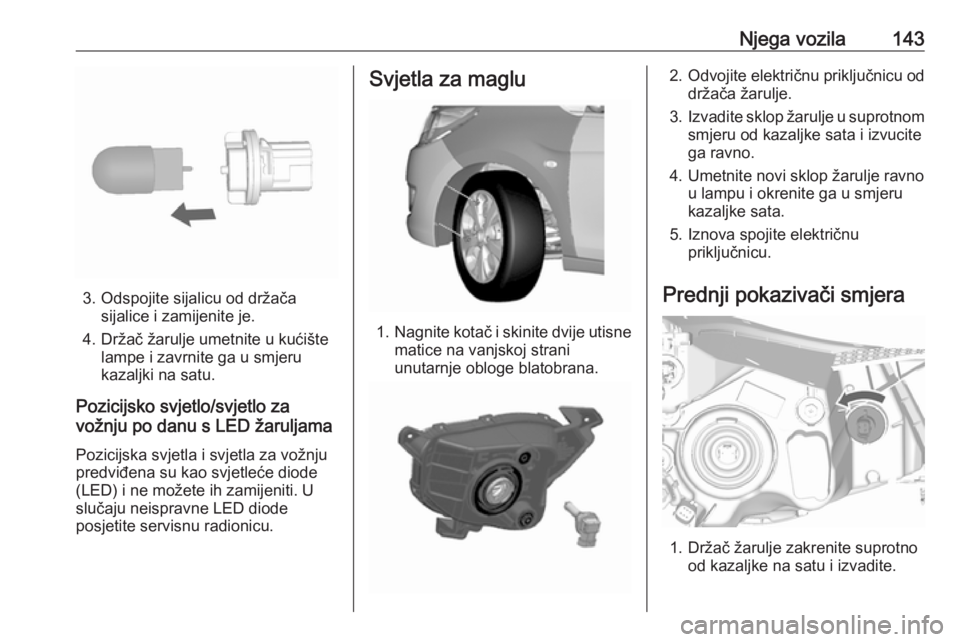

3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Pozicijsko svjetlo/svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Svjetla za maglu
1. Nagnite kotač i skinite dvije utisne
matice na vanjskoj strani
unutarnje obloge blatobrana.
2. Odvojite električnu priključnicu od
držača žarulje.
3. Izvadite sklop žarulje u suprotnom
smjeru od kazaljke sata i izvucite
ga ravno.
4. Umetnite novi sklop žarulje ravno u lampu i okrenite ga u smjeru
kazaljke sata.
5. Iznova spojite električnu priključnicu.
Prednji pokazivači smjera
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.

144Njega vozila
2. Sijalicu zakrenite suprotno odkazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.

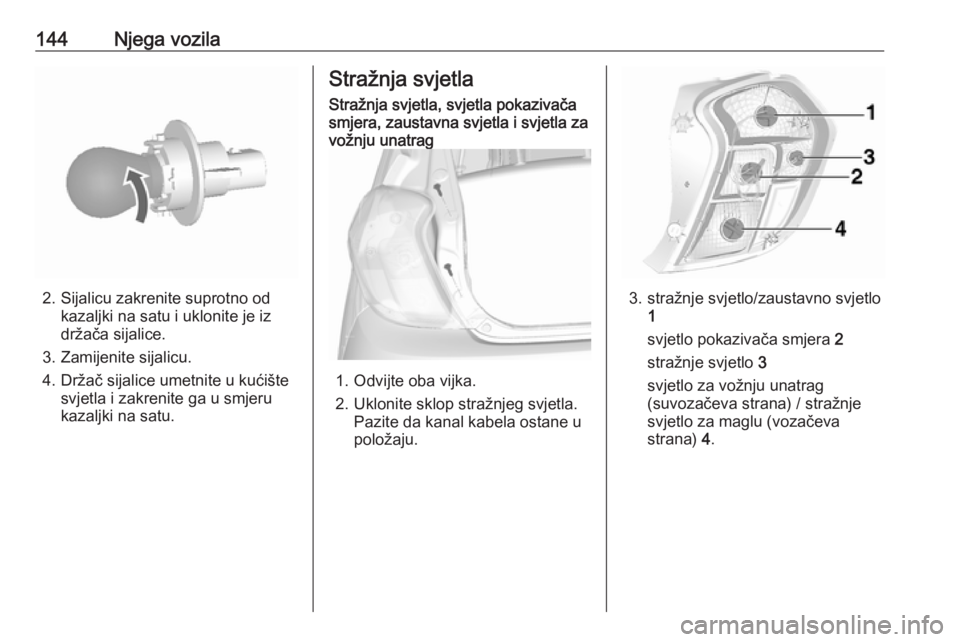

Stražnja svjetlaStražnja svjetla, svjetla pokazivača
smjera, zaustavna svjetla i svjetla za
vožnju unatrag
1. Odvijte oba vijka.
2. Uklonite sklop stražnjeg svjetla. Pazite da kanal kabela ostane u
položaju.
3. stražnje svjetlo/zaustavno svjetlo 1
svjetlo pokazivača smjera 2
stražnje svjetlo 3
svjetlo za vožnju unatrag
(suvozačeva strana) / stražnje
svjetlo za maglu (vozačeva
strana) 4.

Njega vozila145

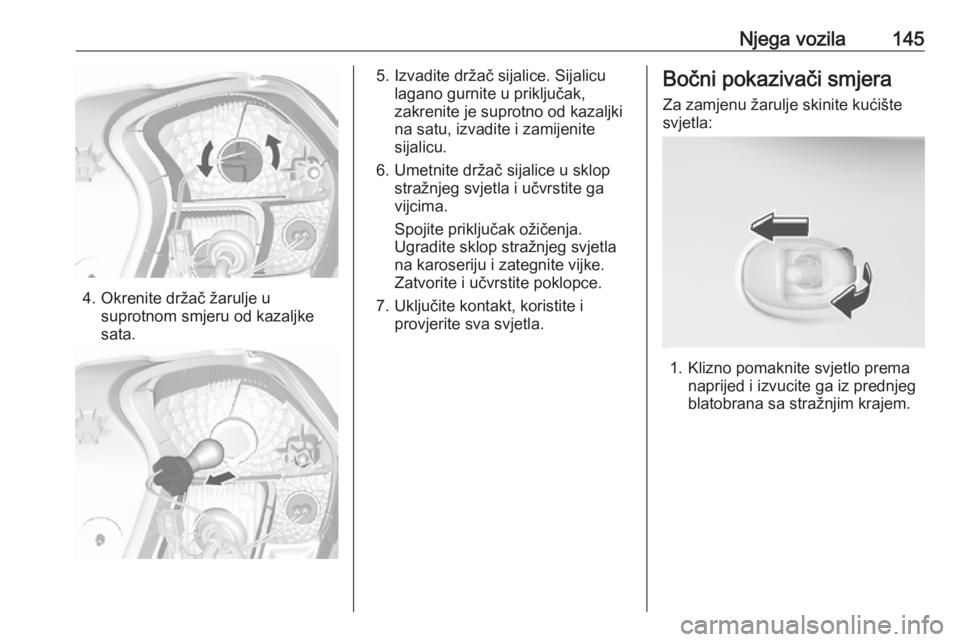

4. Okrenite držač žarulje usuprotnom smjeru od kazaljke
sata.
5. Izvadite držač sijalice. Sijalicu lagano gurnite u priključak,
zakrenite je suprotno od kazaljki
na satu, izvadite i zamijenite
sijalicu.
6. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima.
Spojite priključak ožičenja.
Ugradite sklop stražnjeg svjetla
na karoseriju i zategnite vijke.
Zatvorite i učvrstite poklopce.
7. Uključite kontakt, koristite i provjerite sva svjetla.Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo prema naprijed i izvucite ga iz prednjeg
blatobrana sa stražnjim krajem.

146Njega vozila
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite stražnji
kraj.
Središnje visoko
postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.
Svjetlo registarske pločice
1. Odvijte oba vijka.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
3. Izvadite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje u kućište žarulje i okrenite u smjeru
kazaljke na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.

Njega vozila147Unutarnja svjetlaSvjetlo u unutrašnjosti, svjetla za
čitanje
1. Za vađenje, izdignite suprotnu stranu prekidača svjetla koristeći
plosnati odvijač. (Pazite da ne
napravite ogrebotine.)
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Ponovno ugradite sklop prednjeg svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s instrumentima
Žarulje treba zamijeniti radionica.
Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● U prednjem lijevom dijelu prostora motora.
● Na vozačevoj strani, iza poklopca
u ploči s instrumentima.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

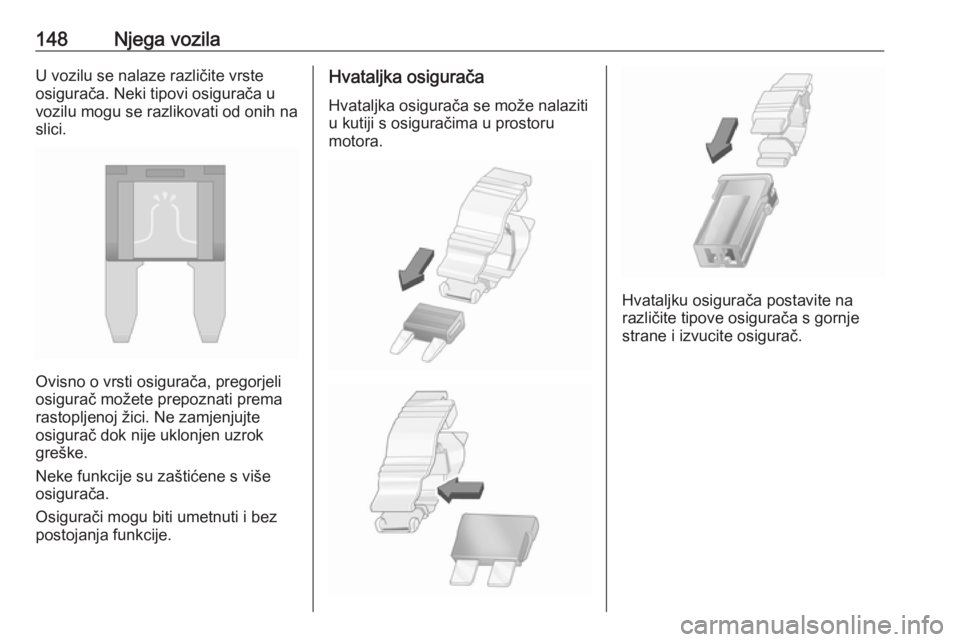

148Njega vozilaU vozilu se nalaze različite vrste
osigurača. Neki tipovi osigurača u
vozilu mogu se razlikovati od onih na
slici.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.

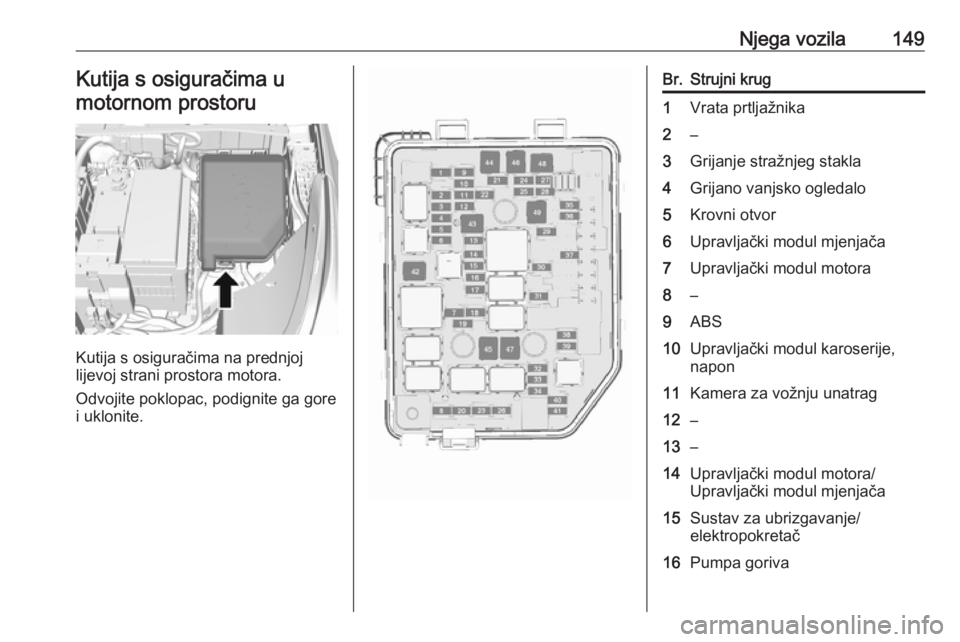

Njega vozila149Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Br.Strujni krug1Vrata prtljažnika2–3Grijanje stražnjeg stakla4Grijano vanjsko ogledalo5Krovni otvor6Upravljački modul mjenjača7Upravljački modul motora8–9ABS10Upravljački modul karoserije,
napon11Kamera za vožnju unatrag12–13–14Upravljački modul motora/
Upravljački modul mjenjača15Sustav za ubrizgavanje/
elektropokretač16Pumpa goriva

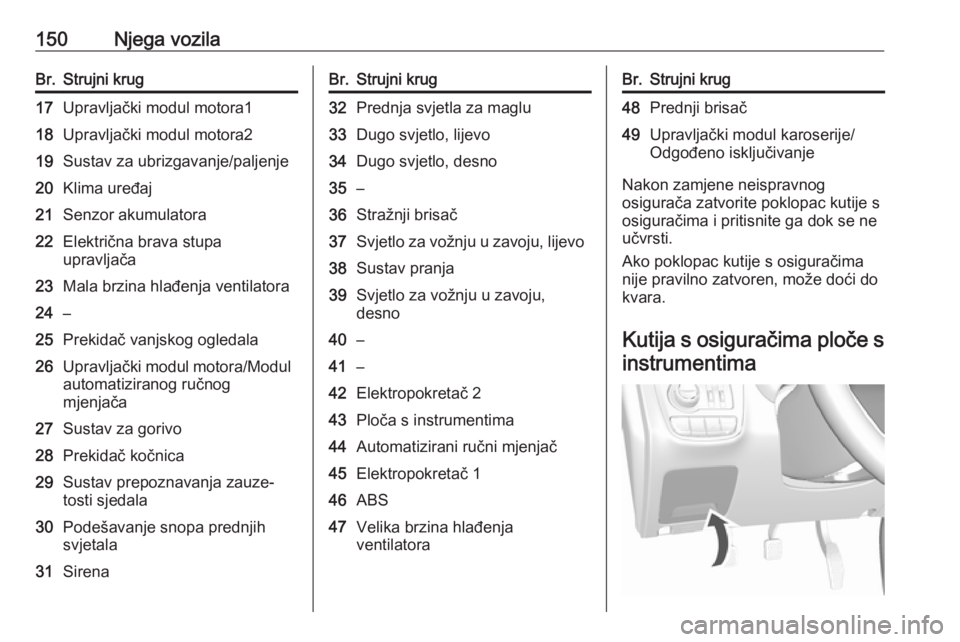

150Njega vozilaBr.Strujni krug17Upravljački modul motora118Upravljački modul motora219Sustav za ubrizgavanje/paljenje20Klima uređaj21Senzor akumulatora22Električna brava stupa
upravljača23Mala brzina hlađenja ventilatora24–25Prekidač vanjskog ogledala26Upravljački modul motora/Modul automatiziranog ručnog
mjenjača27Sustav za gorivo28Prekidač kočnica29Sustav prepoznavanja zauze‐
tosti sjedala30Podešavanje snopa prednjih
svjetala31SirenaBr.Strujni krug32Prednja svjetla za maglu33Dugo svjetlo, lijevo34Dugo svjetlo, desno35–36Stražnji brisač37Svjetlo za vožnju u zavoju, lijevo38Sustav pranja39Svjetlo za vožnju u zavoju,
desno40–41–42Elektropokretač 243Ploča s instrumentima44Automatizirani ručni mjenjač45Elektropokretač 146ABS47Velika brzina hlađenja
ventilatoraBr.Strujni krug48Prednji brisač49Upravljački modul karoserije/
Odgođeno isključivanje
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
