Page 233 of 323
Pleie av bilen231Viskerblad på bakruta
Løft opp viskerarmen. Trykk på de to
låsemekanismene på viskerarmen,
hekt ut viskerbladet og trekk av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Pærekontroll
Slå på tenningen, og sett på og kon‐
troller lysene etter utskifting av en lys‐
pære.Halogenhovedlys
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
Sidelys/kjørelys (2) .
Blinklys foran (3)
Page 234 of 323
232Pleie av bilenBi-halogen hovedlys (1)
På venstre side trekkes påfyllingsrø‐
ret ut av spylevæskebeholderen for
frontruten.
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å bende festeknasten
litt fra hverandre.
4. Skift pæren og koble til med plug‐
gen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys (2)
1. Roter dekselet mot klokken og trekk tilbake fra reflektoren.
Page 235 of 323
Pleie av bilen233
2. Trykk innsneppingstungene sam‐men og flytt holderen ut av huset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐deren.
5. Sett inn pæreholderen i huset og la den gripe inn.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys med lysdioder På en annen versjon er sidelys og
kjørelys utformet som lysdioder. Ved
feil må lysdiodene skiftes i et verk‐
sted.
Blinklys foran (3)1. Drei pæreholderen mot venstre for å frigjøre den. Trekk pærehol‐
deren ut av huset.
2. Skyv lyspæren litt inn i sokkelen, drei mot venstre og ta ut lyspæ‐
ren.
3. Skift og sett inn en ny pære i hol‐ deren ved å dreie med klokken.
4. Før pæreholderen inn i reflekto‐ ren og drei med klokken for å låse
den på plass.
Page 236 of 323
234Pleie av bilenXenon hovedlys9Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Sidelys/kjørelys er utført som lysdio‐
der (LED) og kan ikke skiftes.
Avkjøringslys
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra pluggkontakten ved å låse opp og trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
1. Skru dekselet mot urviseren, og ta
det av.
Page 237 of 323
Pleie av bilen235
2. Drei pæreholderen mot venstrefor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæreholderen fra plugg‐ kontakten ved å låse opp og
trekke.
4. Skift pære og koble til bæreholde‐
ren med pluggen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
Sidelys/kjørelys
Sidelys og kjørelys er utformet som
lysdioder. Ved feil må lysdiodene skif‐
tes i et verksted.
Tåkelys Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
Page 238 of 323
236Pleie av bilen3.Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett pæreholderen inn i reflekto‐ ren og drei med klokken for å
feste.
Baklys
5-dørs kombi/4-dørs sedan
1. Ta av dekselet på innsiden av ba‐
gasjerommet.
2. Tre festemuttere av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ken, og ta den ut. Skift pære ved
å trekke ut eller vri:
Pære til blinklys 1
Tåkebaklys 2 (bare på førersiden)
Ryggelys 3
Baklys og bremselys er utformet
som lysdioder. Ved feil må lysdio‐
dene skiftes i et verksted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bilkarosseriet og stram festemutrene i plast, fra inn‐
siden av bagasjerommet. Lukk
dekselet.
Page 239 of 323

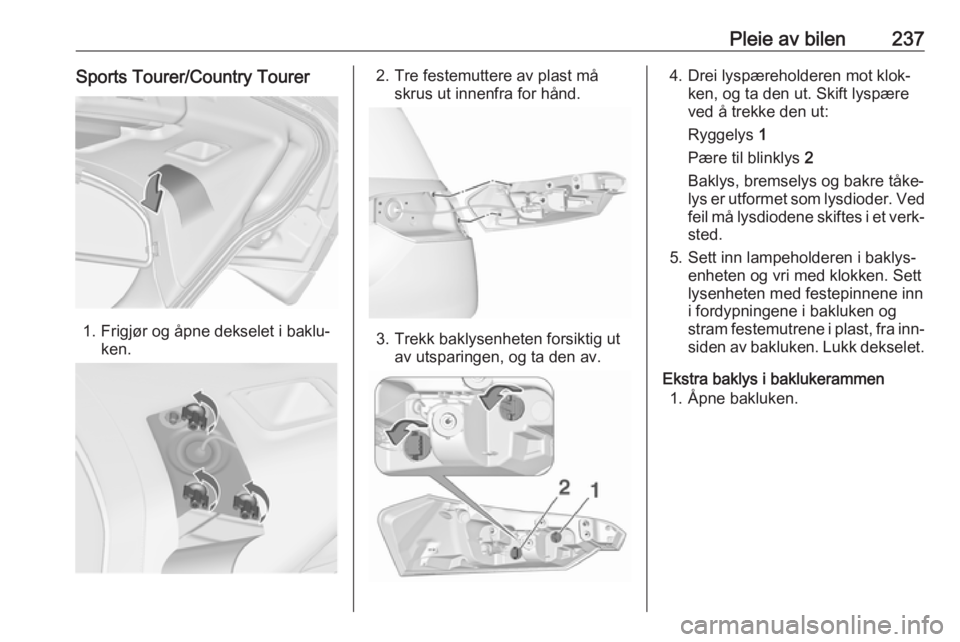

Pleie av bilen237Sports Tourer/Country Tourer
1. Frigjør og åpne dekselet i baklu‐ken.
2. Tre festemuttere av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ ken, og ta den ut. Skift lyspære
ved å trekke den ut:
Ryggelys 1
Pære til blinklys 2
Baklys, bremselys og bakre tåke‐
lys er utformet som lysdioder. Ved
feil må lysdiodene skiftes i et verk‐ sted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bakluken og
stram festemutrene i plast, fra inn‐ siden av bakluken. Lukk dekselet.
Ekstra baklys i baklukerammen 1. Åpne bakluken.
Page 240 of 323
238Pleie av bilen
2. Frigjør dekselet i sidekledningenog ta det ut.
3.Klem ut lyktehuset fra innsiden av
sidekledningen.
4. Skru plastmutteren mot klokka og
ta den av pæreholderen.
5. Skyv lyspæren litt inn i sokkelen, drei mot klokken, ta ut lyspæren
og sett inn en ny. Stikk plastmut‐ teren inn i pæreholderen og skrumed klokken.
Baklys ( 1)
Pære til blinklys ( 2)
6. Sett pæreholderen inn i bakluke‐ rammen. Lukk dekselet i sidekled‐
ningen.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
