Instrumenter og betjeningselementer95Uplevel instrumentgruppe, Tour-modus

96Instrumenter og betjeningselementerOversiktOBlinklys 3 101XBeltepåminnelse 3 101vKollisjonspute og belte‐
strammere 3 102VDeaktivering av kollisjons‐
pute 3 102pLadesystem 3 103ZFeilindikeringslampe
3 103RBremse- og clutchsystem
3 103-Betjene pedal 3 103mElektrisk håndbrems
3 104jFeil med elektrisk hånd‐
brems 3 104uBlokkeringsfrie bremser
(ABS) 3 104[ eller
ROppgiring 3 104cVariabel styremotstand
3 104EFølgeavstand 3 104)Filskiftvarsling 3 104rParkeringsradar med
ultralyd 3 105nElektronisk stabilitetspro‐
gram av 3 105bElektronisk stabilitetspro‐
gram og antispinn-
kontrollsystem 3 105kAntispinn-kontrollsystem
av 3 105WMotorens kjølevæsketem‐
peratur 3 105!Forvarming 3 105%Dieselpartikkelfilter 3 105YAdBlue 3 106wDekktrykkovervåkings‐
system 3 106IMotoroljetrykk 3 106i eller
YLite drivstoff 3 106dStartsperre 3 107DAutostopp 3 1078Utvendige lys 3 107CFjernlys 3 107lFjernlysassistent 3 107fAdaptivt frontlys 3 107>Tåkelys 3 107rTåkebaklys 3 107mAutomatisk hastighets‐
kontroll 3 107C eller
mAdaptiv hastighetskontroll
3 107AKjøretøy registrert foran
3 108LHastighetsbegrenser
3 108

Instrumenter og betjeningselementer97LTrafikkskiltregistrering
3 108hDør åpen 3 108
Speedometer
Viser bilens hastighet.
Kilometerteller
Den totale registrerte kjørelengden vi‐
ses i km.
Tripteller
Den registrerte kjørelengden siden
siste nullstilling vises på kjørecompu‐
ter-siden. To triptellere kan velges for forskjellige kjøreturer.
Grunn-nivå instrumentgruppe
Velg mellom side W1 og side W2
ved å dreie funksjonsvelgeren på
blinklysspaken.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, hold tilbakestillings‐
knappen inne i noen sekunder eller
trykk SET/CLR på blinklyshendelen.

98Instrumenter og betjeningselementerMiddels nivå og høyt nivå instrument‐gruppe
Velg siden Tur A eller Tur B i Info -si‐
den ved å trykke på rattknappen o.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Generelt
Triptelleren teller opptil en avstand på 2000 km og starter deretter på 0.
Førerinformasjonsdisplay 3 108.Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser nivået i drivstofftanken eller
gasstanken, avhengig av driftsmo‐ dus.
Pilen peker på bilsiden hvor drivstoff‐
påfyllingslokket er plassert.
Kontrollampen i eller Y lyser hvis
nivået i tanken er lavt. Fyll på drivstoff umiddelbart hvis den blinker.
Under gassdrift skifter systemet auto‐
matisk til bensindrift når gasstanken
er tom 3 99.
Kjør aldri drivstofftanken tom.

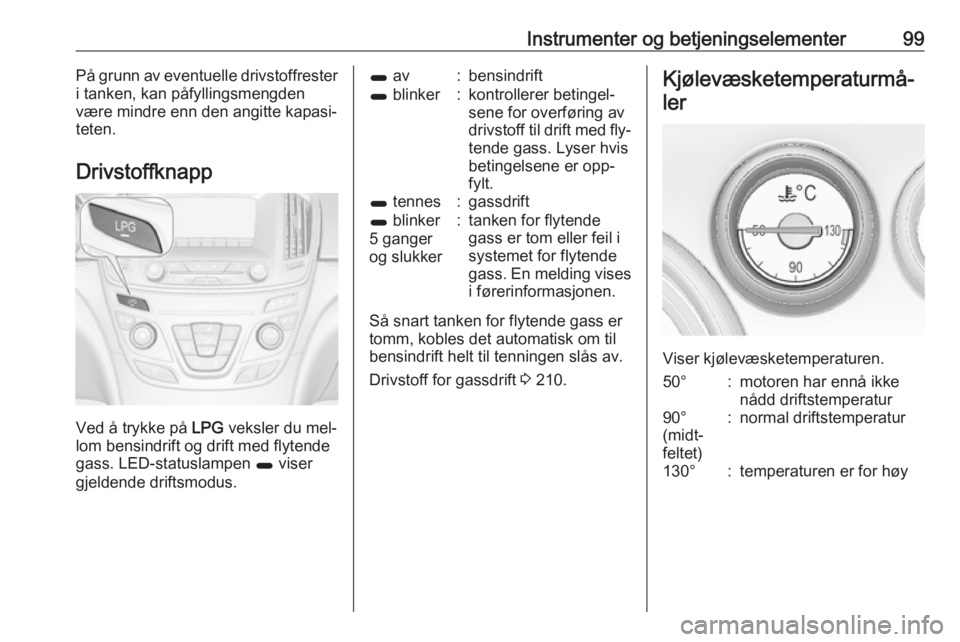

Instrumenter og betjeningselementer99På grunn av eventuelle drivstoffrester
i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Drivstoffknapp
Ved å trykke på LPG
veksler du mel‐
lom bensindrift og drift med flytende
gass. LED-statuslampen 1 viser
gjeldende driftsmodus.
1 av:bensindrift1 blinker:kontrollerer betingel‐
sene for overføring av
drivstoff til drift med fly‐ tende gass. Lyser hvis
betingelsene er opp‐
fylt.1 tennes:gassdrift1 blinker
5 ganger
og slukker:tanken for flytende
gass er tom eller feil i
systemet for flytende
gass. En melding vises
i førerinformasjonen.
Så snart tanken for flytende gass er tomm, kobles det automatisk om til
bensindrift helt til tenningen slås av.
Drivstoff for gassdrift 3 210.
Kjølevæsketemperaturmå‐
ler
Viser kjølevæsketemperaturen.
50°:motoren har ennå ikke
nådd driftstemperatur90°
(midt‐
feltet):normal driftstemperatur130°:temperaturen er for høy

100Instrumenter og betjeningselementerMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Servicedisplay
Oljens brukstid-systemet forteller når
du bør skifte olje og filter. Alt etter kjø‐ reforholdene kan intervallet for olje-
og filterskiftvarsel variere betydelig.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 108.
I grunn-nivå-displayet velges menyen
Innst. ved å trykke MENU på blinklys‐
hendelen. Drei funksjonsvelgeren for
å velge Resterende oljelevetid -siden.
I displayet med middels nivå og høyt
nivå velges menyen Informasjon ved
å trykke p på rattet. Trykk P for å
velge Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille
På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I displayet med middels nivå og høyt nivå trykkes > på rattet for å åpne un‐
dermappen. Velg Nullstill og bekreft
ved å trykke 9 i flere sekunder. Ten‐
ningen må være slått på, men mo‐ toren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

Instrumenter og betjeningselementer101Neste service
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det som kommer først).
Serviceinformasjon 3 269.
Kontrollamper Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rødt:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlått:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 91.
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
Blinker Blinklyset eller varselblinklyset akti‐veres.
Hurtig blinking: Feil på et blinklys eller
tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte lyspærer 3 231, sikringer
3 240.
Blinklys 3 132.
Sikkerhetsbelte- påminnelse
Sikkerhetsbelte-påminnelse for forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.
k for forsetepassasjersetet lyser eller
blinker rødt i midtkonsollen når det
sitter noen der.Tennes
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at mo‐ toren er startet, helt til sikkerhetsbel‐
tet er festet.
Sikkerhetsbeltestatus i
baksetene, grunn-nivå
instrumentgruppe
X blinker eller lyser i førerinforma‐
sjonssenteret.
Tennes
Etter å ha startet motoren når sikker‐
hetsbeltene er festet.
Blinker
Etter igangkjøring, nå sikkerhetsbel‐
tet ikke er festet.
Feste sikkerhetsbeltet 3 54.

102Instrumenter og betjeningselementerSikkerhetsbeltestatus i
baksetene, middels nivå og høyt nivå instrumentgruppe
X lyser rødt eller grønt eller grått i in‐
strumentenheten etter at motoren er startet.
Lyser rødt
Setet er opptatt og sikkerhetsbeltet er ikke festet.
Lyser grønt
Setet er opptatt og sikkerhetsbeltet er festet.
Lyser grått
Setet er ikke opptatt.
Feste sikkerhetsbeltet 3 54.
Kollisjonsputer og beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den ikke tennes, hvis den ikke slukker et‐
ter fire sekunder eller den begynner å
lyse under kjøring, betyr det at det er
en feil i kollisjonsputesystemet. Søkhjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐ skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 53,
3 56.
Deaktivering av
kollisjonsputer
V lyser gult.
Frontkollisjonsputen på passasjersi‐
den er aktivert.
* lyser gult.
Frontkollisjonsputen på passasjersi‐ den er deaktivert 3 61.
