2016.5 OPEL INSIGNIA Instruksjonsbok

Instrumenter og betjeningselementer111● drivstoffnivåLPG-drivstoffnivå
● stoppeklokke
● trafikkskilt-assistent
● følgeavstand
● batterispenning ● Toppforbrukere
● Økonomitrend
● Eco-indeks
● blank side
I grunn-nivå-displayet vises sidene
"Gjenværende oljebrukstid", "Dekk‐
trykk", "Trafikksskilt-assistent" og
"Visning følgeavstand" i Innstillinger-
menyen X . Velg ved å trykke på
MENU .
I grunn-nivå-displayet vises sidene
"Toppforbrukere", "Økonomitrend" og
"Eco-indeks" i Eco-menyen s .
Velg ved å trykke på MENU.
Tripteller 1/A og 2/B
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.
Triptelleren teller opp til en kjøre‐ lengde på 2000 km og starter deretter på 0 igjen.For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
Informasjonen i tripteller-siden 1/A og
2/B kan nullstilles separat for triptel‐
ler, gjennomsnittlig forbruk og gjen‐
nomsnittshastighet mens det aktuelle
displayet er aktivt.
Gjennomsnittlig drivstofforbruk
Visning av gjennomsnittsforbruk. Må‐ lingen kan når som helst nullstilles, og
den starter med en standardverdi.
For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
I biler med LPG-motorer vises gjen‐
nomsnittlig forbruk for den nåvæ‐
rende valgte modusen, LPG eller
bensin.
Gjennomsnittlig hastighet
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
Digital hastighet
Digital visning av gjeldende hastighet.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra nivået i drivstofftanken og forbruk i øyeblik‐
ket. Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt, vi‐ ses en melding i displayet og kontrol‐
lampen i og Y i drivstoffmåleren
tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. Dessuten blinker
kontrollampe i eller Y i drivstoffmå‐
leren 3 106.

112Instrumenter og betjeningselementerDrivstoff-rekkevidde LPG-versjon
Visning av omtrentlig tilgjengelig driv‐ stoff-rekkevidde med det resterende
drivstoffet i hver av drivstofftankene for bensin og LPG-drivstoff, sammen
med en total rekkevidde samlet for
begge drivstofftypene. Veksle modu‐
ser ved å trykke på SET/CLR eller 9.
Bensinnivå/LPG-drivstoffnivå
Visning av drivstoffnivå for den driv‐
stofftypen som ikke brukes for øye‐
blikket, dvs. at drivstoffnivået for LPG
vises i bensinmodus. En spesiell Dri‐
ver Information Centre gruppemåler
viser drivstoffnivået for drivstoffet
som brukes for øyeblikket.
Nåværende drivstofforbruk
Visning av momentanforbruk.
I biler med LPG-motorer vises nåvæ‐
rende forbruk for den valgte modu‐
sen, LPG eller bensin.
Gjenværende oljebrukstid
Viser en beregning av motoroljens
gjenværende brukstid. Tallet i % betyr gjenværende oljebrukstid 3 100.Dekktrykk
Kontrollerer dekktrykket til alle hju‐
lene under kjøring 3 250.
Stoppeklokke
For å starte og stoppe trykkes 9. For
å tilbakestille trykkes > og det bekref‐
tes med Reset.
Trafikkskiltregistrering
Viser registrerte trafikkskilt på gjel‐
dende veistrekning 3 205.
Følgeavstand
Viser avstanden i sekunder til en for‐ ankjørende bil 3 190. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Batterispenning
Viser bilbatterispenningen.
Toppforbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Innsparingsmu‐
ligheter for drivstoff vises.I enkelte kjøretilstander vil motoren
aktivere bakruteoppvarmingen auto‐
matisk for å øke motorbelastningen. I så fall vil vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
Økonomitrend
Viser gjennomsnittlig forbruksutvik‐
ling over en kjørelengde på 50 km.
Fylte segmenter viser forbruket i trinn på 5 km og viser topografiens eller
kjørestilens effekt på drivstofforbru‐
ket.
Økonomi-indeks
Det aktuelle drivstofforbruket vises på
et segmentdisplay. For økonomisk
kjøring bør kjørestilen tilpasses slik at de fylte segmentene er innenfor Eco-
området. Jo flere segmenter som er
fylt, jo høyere er drivstofforbruket.
Samtidig vises verdien for forbruket.
Girskiftindikator : I grunn-nivå-dis‐
playet vises det nåværende giret inne
i en pil. Figuren over anbefaler opp‐
giring for å spare drivstoff.

Instrumenter og betjeningselementer113Blank side
Viser en blank side uten noe informa‐
sjon.
Ytelsesmeny
Ytelsesmenyen vises bare i høynivå
displayet.
Den følgende listen inneholder alle
mulige Ytelsesmeny-sider. Noen vil
kanskje ikke være tilgjengelige for ak‐
kurat din bil.
Trykk Q eller P for å velge en side:
● oljetemperatur
● oljetrykk
● batterispenning
● G-kraftangivelse
● rundeteller
Avhengig av innstillingene i høynivå
displayet, vises målerne for "Oljetem‐ peratur", "Oljetrykk" eller "Batteris‐
penning" også til venstre og høyre for
speedometeret.
Oljetemperatur
Angir oljetemperatur i grader celsius.
Oljetrykk
Angis oljetrykket i kPa.
Batterispenning
Viser bilbatterispenningen.
G-kraftangivelse
Angir bilens akselerasjonsevne. Den positive/negative kraften i lengde- og sideretningen vises. G-kraften bereg‐ nes og vises som en numerisk verdi.
Rundeteller
Rundetelleren måler tiden som har
gått siden forrige gang føreren startet eller stoppet rundetelleren med ten‐
ningssykluser. Tellerverdiene vises
fra timer til tiendedels sekunder. Start
og stopp timeren ved å trykke på 9.
Nåværende og gamle rundetider vi‐
ses med tiendedels sekunder. Ekstra
eller mindre tid angis i ss.s-format.
Lydmeny
Lydmenyen aktiverer søking etter
musikk, valg av favoritter eller endring av lydkilde.
Se bruksanvisningen for infotain‐
mentsystemet.
Telefonmeny Telefonmenyen administrerer og ut‐
fører telefonoppringninger, rulling
gjennom kontaktlister eller betjening av håndfri telefonering.

114Instrumenter og betjeningselementerSe bruksanvisningen for infotain‐
mentsystemet.
Navigasjonsmeny Navigasjonsmenyen muliggjør rute‐
veiledning.
Se bruksanvisningen for infotain‐
mentsystemet.
Innstillingsmeny
Den følgende listen inneholder alle
mulige Innstillingsmeny-sider. Noen
vil kanskje ikke være tilgjengelige for
akkurat din bil. Avhengi av displayet
vil noen funksjoner kunne være mer‐
ket som symboler.
Drei funksjonvelgeren eller trykk Q
eller P for å velge en side og følge
instruksjonene som gis i undermeny‐
ene:
● enheter
● display-temaer
● informasjonssider
● hastighetsvarsling
● belastning på dekk
● programvareinformasjonEnheter
Trykk på > mens enhetssiden vises.
Velg britiske eller metriske enheter
ved å trykke 9.
Display-temaer
Trykk > mens display-temaer vises.
Velg Sport- eller Touring-modus ved
å trykke 9. Sport-modus inneholder
mer bilinformasjon, Tour-modus inne‐ holder mer mediainformasjon.
Denne innstillingen er bare tilgjenge‐
lig med display med høyt nivå.
Informasjonssider
Trykk > mens informasjonssider vi‐
ses. En liste med alle elementer i in‐
formasjonsmenyen vises. Velg funk‐
sjonene som skal vises i informa‐
sjonssiden ved å trykke 9. Valgte si‐
der har en 9 i en avkryssingsrute.
Funksjoner som ikke er synlige, har
en blank avkryssingsrute. Se
Informasjonsmeny ovenfor.
Hastighetsvarsling
Hastighetsvarslings-displayet gir mu‐
lighet til å innstille en hastighet som du ikke ønsker å overskride.For å innstille hastighetsvarslingen
trykkes > mens siden vises. Trykk
Q eller P for å justere verdien. Trykk
9 for å innstille hastigheten. Når ha‐
stigheten er innstilt, kan denne egen‐ skapen slås av ved å trykke 9 når
denne side vises. Hvis den innstilte
hastighetsgrensen overskrides, vises
en meldingsvarsling med et lydsignal.
Belastning på dekk
Dekktrykk-kategori i henhold til det
aktuelle dekktrykket kan velges
3 250.
Programvareinformasjon
Viser programvareinformasjon for
åpen kilde.
Garasjeparkeringsmodus (Valet-
modus)
Noen funksjoner i førerinformasjons‐
senteret og i fargeinformasjonsdi‐
splayet kan være begrenset for en‐
kelte førere.
Aktivering eller deaktivering av gara‐
sjeparkeringsmodus kan innstilles i
menyen Innstillinger i menyen for per‐
sonlige innstillinger.

Instrumenter og betjeningselementer115Fargeinformasjonsdisplay 3 115.
Personlig tilpasning av bilen 3 119.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Fargeinformasjonsdisplay Fargeinformasjonsdisplayet er plas‐sert i instrumentpanelet i nærheten av instrumentgruppen.
Avhengig av bilens konfigurasjon er
den utstyrt med et
● 4,2" fargedisplay
Eller
● 8" fargedisplay med berørings‐
skjermfunksjonalitet
Informasjonsdisplayet viser: ● tid 3 87
● utetemperatur 3 87
● dato 3 87
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● navigasjonssystem, se beskri‐ velse i bruksanvisningen for info‐tainmentsystemet● systemmeldinger
● meldinger om bilen 3 117
● innstillinger for personlig tilpas‐ ning av funksjoner 3 119
4,2" fargedisplay
Velge menyer og innstillinger
Du kommer til menyer og innstillinger
via displayet.
Trykk på X
for å slå på displayet.
Trykk på ; for å vise startsiden.
Drei MENU for å velge et menyikon i
displayet.
Trykk på MENU for å bekrefte et valg
Trykk på BACK for gå ut av en meny
uten å endre en innstilling.
Trykk på ; for å gå tilbake til startsi‐
den.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Personlig tilpasning av bilen 3 119.
8" fargedisplay Velge menyer og innstillinger
Det finnes tre alternativer for å be‐ tjene systemet:
● med knapper under displayet
● direkte med betjening med finge‐
ren på berøringsskjermen
● via talegjenkjenning

116Instrumenter og betjeningselementerKnappfunksjoner
Trykk på X for å slå på displayet.
Trykk på ; for å vise startsiden.
Drei MENU for å velge et menyikon i
displayet eller en funksjon.
Trykk på MENU for å bekrefte et valg.
Drei MENU for å rulle gjennom en un‐
dermeny-liste.
Trykk på MENU for å bekrefte et valg.
Trykk på BACK for gå ut av en meny
uten å endre en innstilling.
Trykk på ; for å gå tilbake til startsi‐
den.
Se håndboken for infotainmentsys‐
temet for mer informasjon.Berøringsskjerm-funksjoner
Displayet må være slått på ved å
trykke X og startsiden må være valgt
ved å trykke ;.
Berør det ønskede menyikonet i dis‐
playet eller en funksjon med fingeren.
Rull gjennom en lengre undermeny-
liste med fingeren opp eller ned.
Bekreft en ønsket funksjon eller velg
ved å berøre.
Berør q på displayet for gå ut av en
meny uten å endre en innstilling.
Trykk på ; for å gå tilbake til startsi‐
den.
Se håndboken for infotainmentsys‐
temet for mer informasjon.Talegjenkjenning
Se bruksanvisningen for infotain‐
mentsystemet for beskrivelse.
Personlig tilpasning av bilen 3 119.
Garasjeparkeringsmodus (Valet-
modus)
Noen funksjoner i førerinformasjons‐
senteret og i fargeinformasjonsdi‐
splayet kan være begrenset for en‐
kelte førere.
Aktivering eller deaktivering av gara‐
sjeparkeringsmodus kan innstilles i
menyen INDSTILLING. i menyen for
personlige innstillinger.
Personlig tilpasning av bilen 3 119.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Smarttelefonkontroll
Med smarttelefonkontrollen kan en
smarttelefon kan få tilgang til bildata
via en WLAN- eller Bluetooth-tilkob‐
ling. Disse dataene kan så vises og
analyseres på smarttelefonen.

Instrumenter og betjeningselementer117Meldinger om bilen
Meldinger vises på førerinforma‐
sjonsdisplayet, i enkelte tilfeller sam‐
men med en varsel- og signallyd.
På grunn-nivå-display, trykk på
SET/CLR , MENU eller drei justerings‐
hjulet for å bekrefte en melding.
I display med middels nivå og høyt
nivå trykker du på 9 for å bekrefte en
melding.
Bil- og servicemeldinger
Meldinger om bilen vises som tekst. Følg veiledningen i meldingene.
Systemet viser meldinger om føl‐
gende emner:
● servicemeldinger
● væskenivåer
● tyverialarm
● bremser
● drivsystemer
● kjøresystemer
● førerassistansesystemer
● automatisk hastighetskontroll
● hastighetsbegrenser
● adaptiv hastighetskontroll
● varsling om kollisjonsfare foran
● bremsing ved kollisjonsfare
● parkeringsradarsystemer
● lys, pæreskift
● adaptivt frontlys
● visker- og spyleranlegg
● dører, vinduer
● blindsonevarsling
● trafikkskilt-assistent
● filskiftvarsling
● bagasjerom, bagasjelokk
● fjernkontroll
● elektronisk nøkkel
● nøkkelfri starting
● sikkerhetsbelter
● kollisjonsputesystemer
● motor og gir
● dekktrykk
● dieselpartikkelfilter

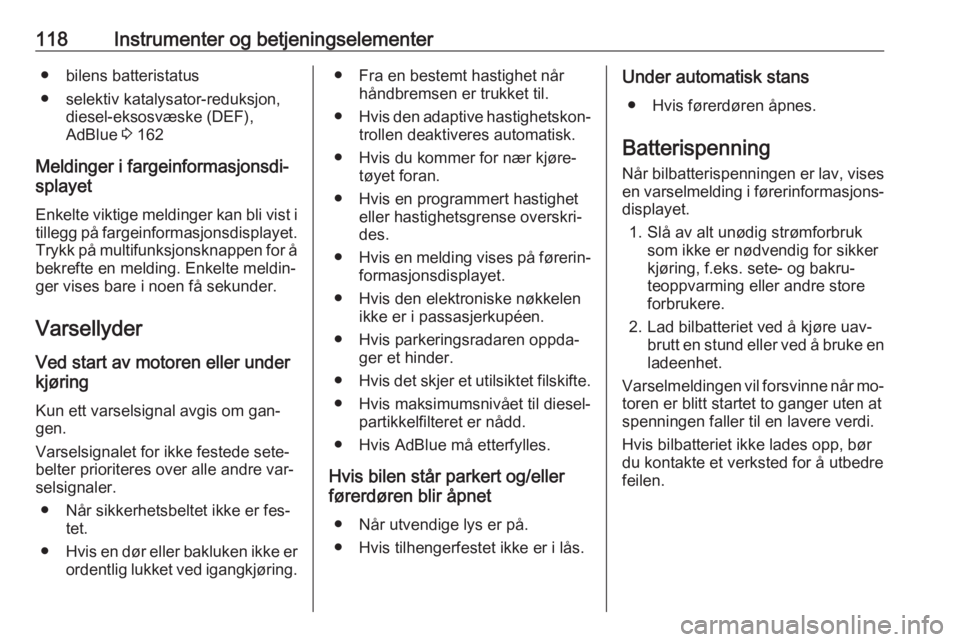

118Instrumenter og betjeningselementer● bilens batteristatus
● selektiv katalysator-reduksjon, diesel-eksosvæske (DEF),
AdBlue 3 162
Meldinger i fargeinformasjonsdi‐
splayet
Enkelte viktige meldinger kan bli vist i
tillegg på fargeinformasjonsdisplayet. Trykk på multifunksjonsknappen for å
bekrefte en melding. Enkelte meldin‐
ger vises bare i noen få sekunder.
VarsellyderVed start av motoren eller under
kjøring
Kun ett varselsignal avgis om gan‐
gen.
Varselsignalet for ikke festede sete‐
belter prioriteres over alle andre var‐
selsignaler.
● Når sikkerhetsbeltet ikke er fes‐ tet.
● Hvis en dør eller bakluken ikke er
ordentlig lukket ved igangkjøring.● Fra en bestemt hastighet når håndbremsen er trukket til.
● Hvis den adaptive hastighetskon‐
trollen deaktiveres automatisk.
● Hvis du kommer for nær kjøre‐ tøyet foran.
● Hvis en programmert hastighet eller hastighetsgrense overskri‐
des.
● Hvis en melding vises på førerin‐
formasjonsdisplayet.
● Hvis den elektroniske nøkkelen ikke er i passasjerkupéen.
● Hvis parkeringsradaren oppda‐ ger et hinder.
● Hvis det skjer et utilsiktet filskifte.
● Hvis maksimumsnivået til diesel‐ partikkelfilteret er nådd.
● Hvis AdBlue må etterfylles.
Hvis bilen står parkert og/eller
førerdøren blir åpnet
● Når utvendige lys er på.
● Hvis tilhengerfestet ikke er i lås.Under automatisk stans
● Hvis førerdøren åpnes.
Batterispenning
Når bilbatterispenningen er lav, vises
en varselmelding i førerinformasjons‐
displayet.
1. Slå av alt unødig strømforbruk som ikke er nødvendig for sikker
kjøring, f.eks. sete- og bakru‐
teoppvarming eller andre store
forbrukere.
2. Lad bilbatteriet ved å kjøre uav‐ brutt en stund eller ved å bruke en
ladeenhet.
Varselmeldingen vil forsvinne når mo‐
toren er blitt startet to ganger uten at
spenningen faller til en lavere verdi.
Hvis bilbatteriet ikke lades opp, bør
du kontakte et verksted for å utbedre
feilen.
