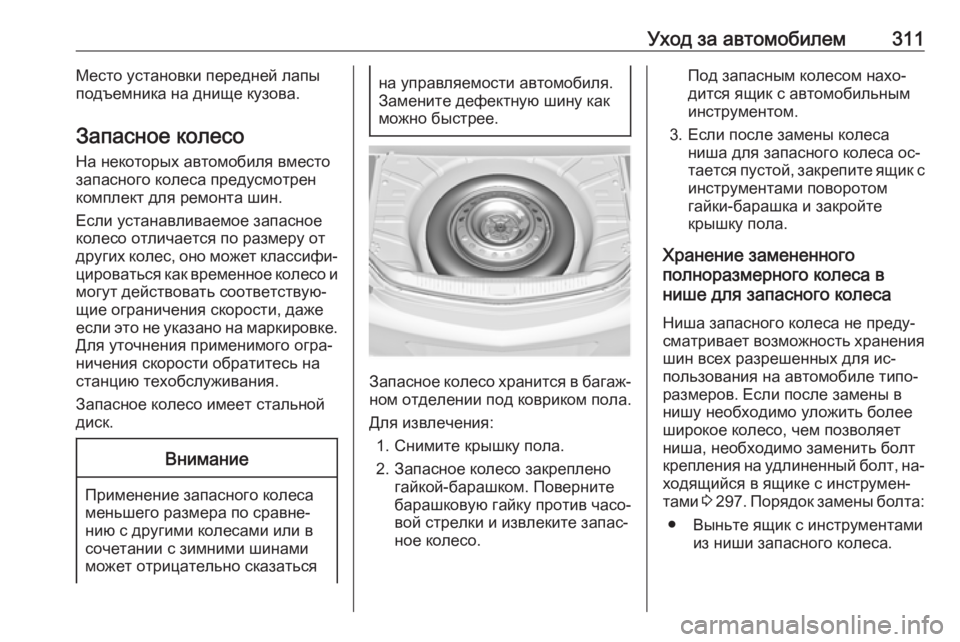

Уход за автомобилем311Место установки передней лапы
подъемника на днище кузова.
Запасное колесо На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке. Для уточнения применимого огра‐ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Для извлечения: 1. Снимите крышку пола.
2. Запасное колесо закреплено гайкой-барашком. Поверните
барашковую гайку против часо‐
вой стрелки и извлеките запас‐
ное колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
3. Если после замены колеса ниша для запасного колеса ос‐
тается пустой, закрепите ящик с инструментами поворотом
гайки-барашка и закройте
крышку пола.
Хранение замененного
полноразмерного колеса в
нише для запасного колеса
Ниша запасного колеса не преду‐
сматривает возможность хранения шин всех разрешенных для ис‐
пользования на автомобиле типо‐
размеров. Если после замены в нишу необходимо уложить более
широкое колесо, чем позволяет
ниша, необходимо заменить болт
крепления на удлиненный болт, на‐
ходящийся в ящике с инструмен‐ тами 3 297 . Порядок замены болта:
● Выньте ящик с инструментами из ниши запасного колеса.

312Уход за автомобилем
●Наденьте шестигранник колес‐
ного ключа на болт (ключ дол‐
жен надежно хватывать го‐
ловку болта).
● Ослабьте болт, вращая колес‐ ный ключ против часовой
стрелки. Извлеките болт.
● Возьмите из набора инстру‐ ментов 3 297 удлиненный болт
и вверните его рукой с по‐
мощью шестигранника колес‐
ного ключа.● Убрав ящик с инструментами и
поврежденное колесо (наруж‐
ной стороной вверх) в нишу
для запасного колеса, закре‐
пите их, надев на болт гайку-
барашек и завернув её по ча‐
совой стрелке.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.
Чтобы закрепить в нише запасное
колесо после того, как неисправное
колесо будет заменено на новое, снова установите короткий болт.Замена болта выполняется анало‐
гичным образом.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните колесо, домкрат и инструменты в первоначаль‐
ном месте их хранения и кре‐
пите их посредством фиксации.
Временное запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.

Уход за автомобилем313Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом дли‐
тельное время.
В случае прокола шины заднего ко‐
леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 304.
Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и ус‐
тановите на место вместо за‐
пасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

314Уход за автомобилем9Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте воздействия на аккумуляторую батарею от‐
крытого пламени или искр.
● Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключе‐
нием пусковых проводов раз‐
морозьте замерзшую аккуму‐
ляторную батарею.
● Работая с аккумуляторной ба‐ тареей, одевайте защитные
очки и одежду.
● Используйте аккумуляторную батарею того же напряжения
( 12 В). Ее емкость (А-ч) должна
быть не менее емкости разря‐
женной аккумуляторной бата‐
реи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей ав‐томобиля.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую ко‐
робку передач в нейтральное
положение, а автоматическую
коробку передач на Р.
● Если над аккумуляторной ба‐
тареей автомобиля устано‐
влена крышка, снимите ее для
зарядки или пуска двигателя от вспомогательного источникапитания. Приподнимите
крышку сзади и освободите
фиксатор спереди.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.

Уход за автомобилем315
Порядок подключения проводов:1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления дви‐
гателя. Подключение следует
выполнить как можно дальше
от разряженной аккумулятор‐
ной батареи, но в пределах
60 см.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно 3 минуты на
холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
5-дверный хетчбэк, 4-дверный
седан, Sports Tourer: освободите
колпачок снизу и снимите его вниз.

316Уход за автомобилем
Country Tourer: вставьте отвертку в
прорезь в нижней кромке колпачка.
Освободить колпачок, аккуратно
сдвинув отвертку вниз. Во избежа‐
ние повреждения рекомендуется
проложить между отверткой и ра‐
мой тряпку.OPC: вставьте отвертку в прорезь
у верхнего изгиба колпачка. Осво‐
бодить колпачок, аккуратно сдви‐ нув отвертку вниз. Во избежание
повреждения рекомендуется про‐
ложить между отверткой и рамой
тряпку.
Буксировочная проушина хранится
в комплекте инструментов 3 297.Заверните буксирную проушину до
упора, остановив ее в горизонталь‐
ном положении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы раз‐
блокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового сиг‐
нала и стеклоочистителей.
Коробка передач в нейтральном
положении.

Уход за автомобилем317Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего ав‐
томобиля, закройте окна и вклю‐
чите систему рециркуляции воз‐
духа.
На автомобилях с механической
коробкой передач и системой пол‐
ного привода: Если все четыре ко‐
леса буксируемого автомобиля на‐ ходятся в контакте с дорогой, ско‐
рость и расстояние буксировки тех‐ нически не ограничены. Если осу‐
ществляют подъем только одной
оси, максимальная скорость
должна составлять 50 км/ч. Огра‐
ничения по расстоянию нет.
На автомобилях с автоматической
коробкой передач и приводом на передние колеса: Буксировать ав‐
томобиль следует в направлении
его движения вперед со скоростью
не более 80 км/ч на расстояние не
далее 100 км. Во всех остальных
случаях, а также при неисправной
коробке передач, передний мост
автомобиля необходимо поднять.
На автомобилях с автоматической
коробкой передач и системой пол‐
ного привода: Автомобиль следует буксировать передним ходом. Если
автомобиль буксируют так, что все
его колеса располагаются на до‐
роге, то максимальная скорость
должна составлять 50 км/ч, а рас‐
стояние не должно превышать
50 км. Если осуществляют подъем
передней оси, максимальная ско‐
рость должна составлять 50 км/ч.
Ограничения по расстоянию нет.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки вы‐
крутите буксирную проушину.
5-дверный хетчбэк, 4-дверный
седан, Sports Tourer: вставьте кол‐
пачок снизу, слегка поверните по
часовой стрелке и закройте колпа‐
чок.
Country Tourer: встаьте колпачок
верхней кромкой в вырез и закре‐
пите колпачок, прижав его.
OPC: встаьте колпачок нижним
краем в вырез. Прижмите колпачок в бампер.

318Уход за автомобилемБуксировка другогоавтомобиля
5-дверный хетчбэк, 4-дверный
седан, Sports Tourer, OPC: освобо‐
дите колпачок снизу и снимите его
вниз.
Country Tourer: вставьте отвертку в
прорезь в нижней кромке колпачка.
Освободить колпачок, аккуратно
сдвинув отвертку вниз. Во избежа‐
ние повреждения рекомендуется
проложить между отверткой и ра‐
мой тряпку.
Буксировочная проушина хранится
в комплекте инструментов 3 297.Заверните буксирную проушину до
упора, остановив ее в горизонталь‐
ном положении.
Категорически запрещается ис‐
пользовать в качестве буксирной
проушины проволочную серьгу,
расположенную под автомобилем
сзади.
Прикрепите к проушине буксирный трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания
застрявшего автомобиля.
