2016.5 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

Места для хранения87● Приподнимите пол багажника.Переведя ручку вперед (1), на‐жмите на подпружиненные ро‐
лики (2) с каждой из сторон. Подпружиненные ролики
должны зафиксироваться в
убранном положении.
● Опустите крышку пола (3).
На выдвинутый пол можно нагру‐
зить до 120 кг. Маркировка нане‐
сена на пол.
Закрепите вещи в крепежных про‐
ушинах 3 87 с помощью ремней.
Сведения о разрешенной загрузке
3 94.9 Предупреждение
Не используйте сдвижной пол
багажника для загрузки или раз‐ грузки багажника, если автомо‐
биль припаркован на склоне, по‐ скольку пол может неожиданно
переместиться в крайнее поло‐
жение.
Поднимайте и опускайте сдвиж‐
ной пол только когда на нем нет груза. Опасность травмирова‐
ния!
Для доступа к запасному колесу
или комплекту для ремонта шин
поднимите пол и зацепите крепеж‐
ным ремнем на верхнем краю вы‐
емки двери багажника. Пол можно
поднимать и закреплять только в ненагруженном состоянии.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.

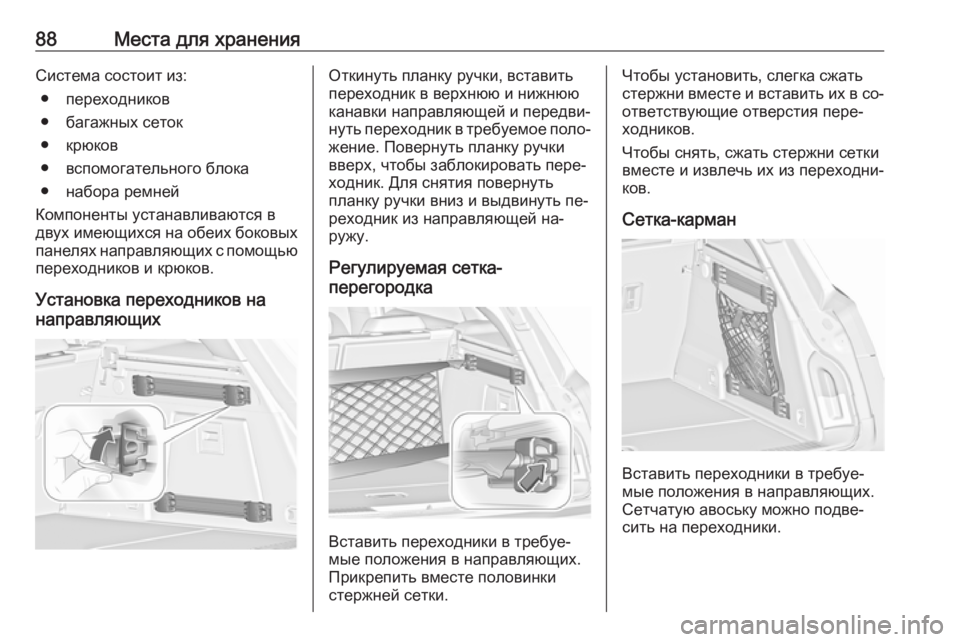

88Места для храненияСистема состоит из:● переходников
● багажных сеток
● крюков
● вспомогательного блока
● набора ремней
Компоненты устанавливаются в двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющихОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая сетка-
перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.

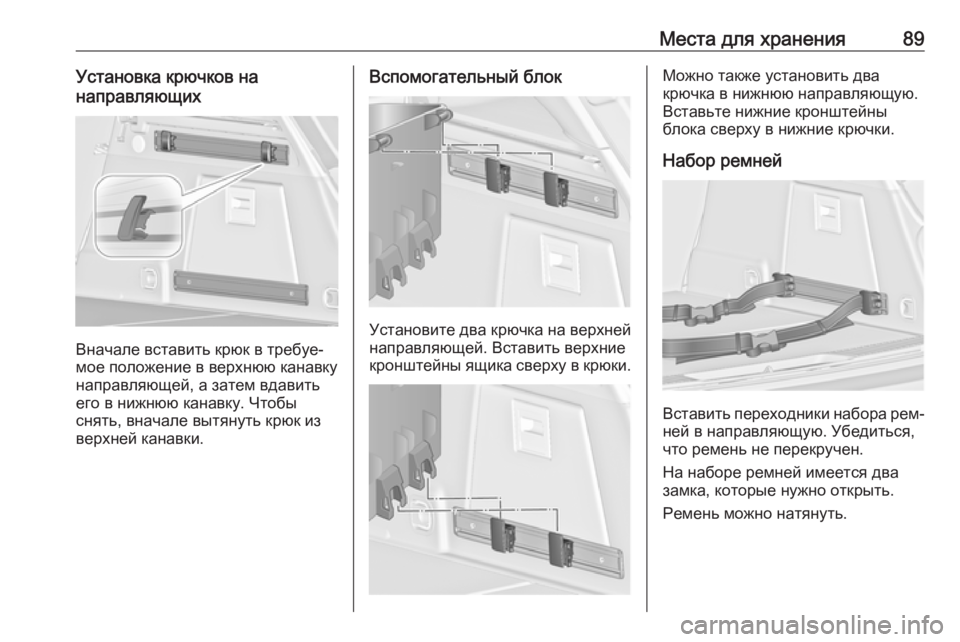

Места для хранения89Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставить переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.

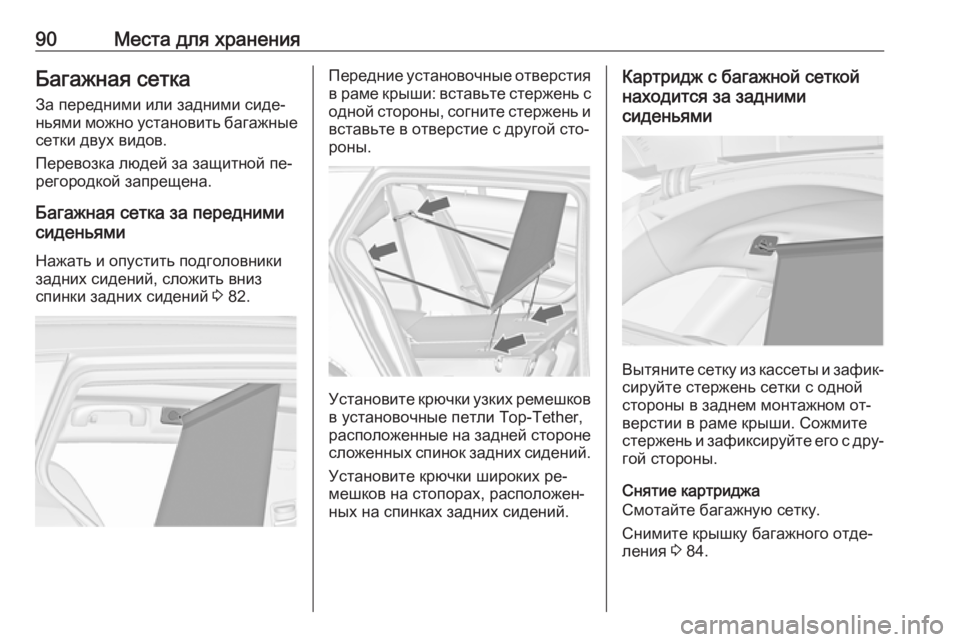

90Места для храненияБагажная сетка
За передними или задними сиде‐
ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной пе‐
регородкой запрещена.
Багажная сетка за передними
сиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 82.Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой сто‐
роны.
Установите крючки узких ремешков
в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких ре‐
мешков на стопорах, расположен‐
ных на спинках задних сидений.
Картридж с багажной сеткой
находится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном от‐
верстии в раме крыши. Сожмите
стержень и зафиксируйте его с дру‐ гой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 84.

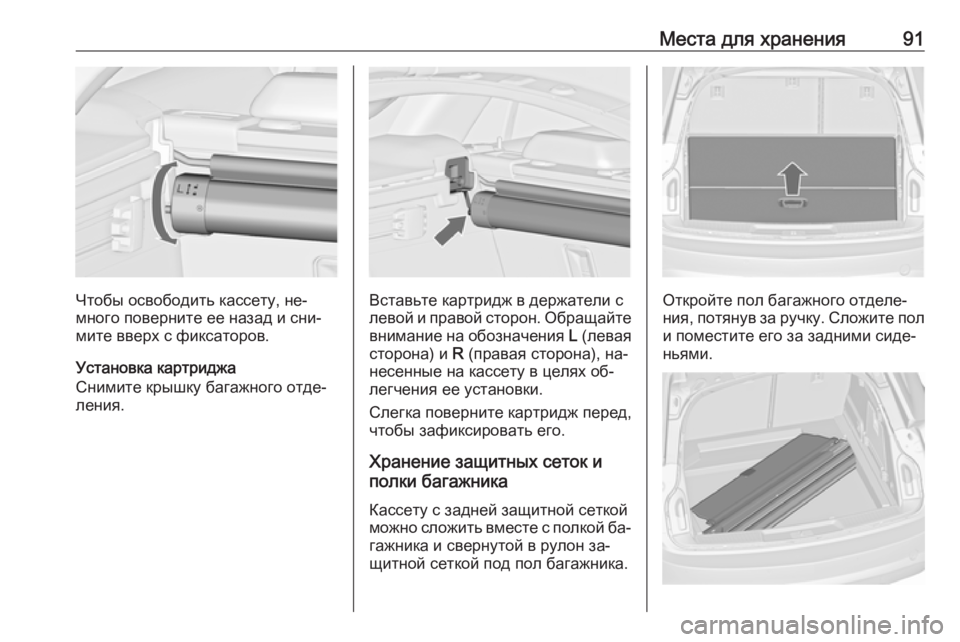

Места для хранения91
Чтобы освободить кассету, не‐
много поверните ее назад и сни‐
мите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона), на‐
несенные на кассету в целях об‐
легчения ее установки.
Слегка поверните картридж перед, чтобы зафиксировать его.
Хранение защитных сеток и
полки багажника
Кассету с задней защитной сеткой
можно сложить вместе с полкой ба‐
гажника и свернутой в рулон за‐
щитной сеткой под пол багажника.Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол и поместите его за задними сиде‐
ньями.

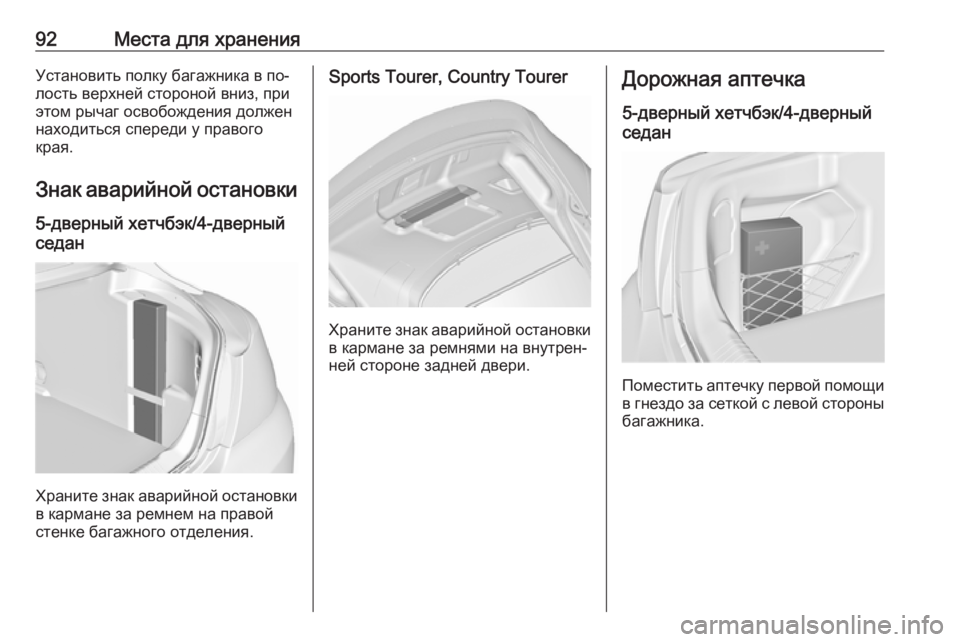

92Места для храненияУстановить полку багажника в по‐
лость верхней стороной вниз, при
этом рычаг освобождения должен
находиться спереди у правого
края.
Знак аварийной остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.
Дорожная аптечка
5-дверный хетчбэк/4-дверный
седан
Поместить аптечку первой помощи в гнездо за сеткой с левой стороны
багажника.

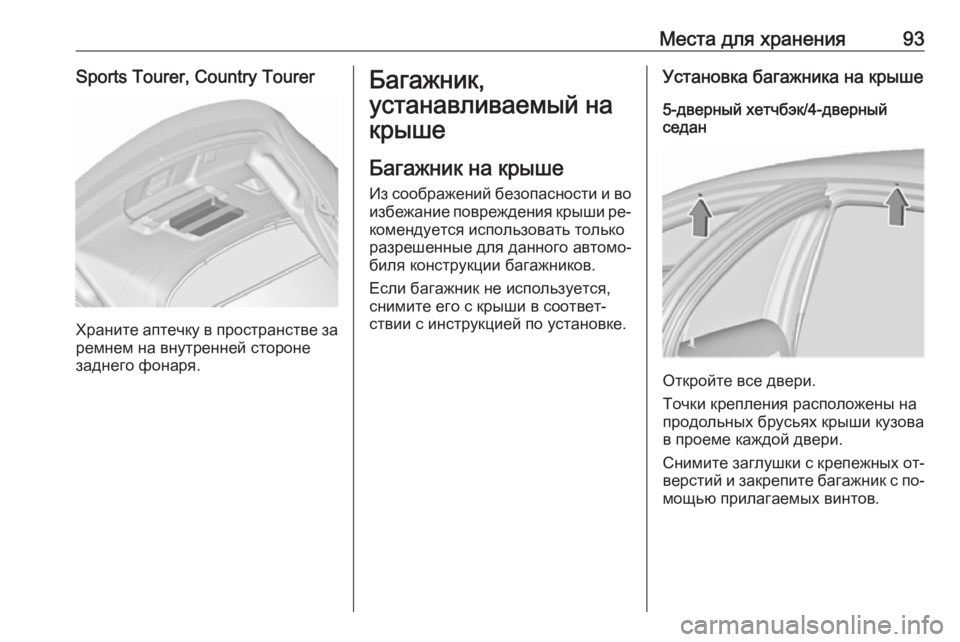

Места для хранения93Sports Tourer, Country Tourer
Храните аптечку в пространстве за
ремнем на внутренней стороне
заднего фонаря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши ре‐ комендуется использовать только
разрешенные для данного автомо‐
биля конструкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Установка багажника на крыше
5-дверный хетчбэк/4-дверный
седан
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Снимите заглушки с крепежных от‐ верстий и закрепите багажник с по‐
мощью прилагаемых винтов.

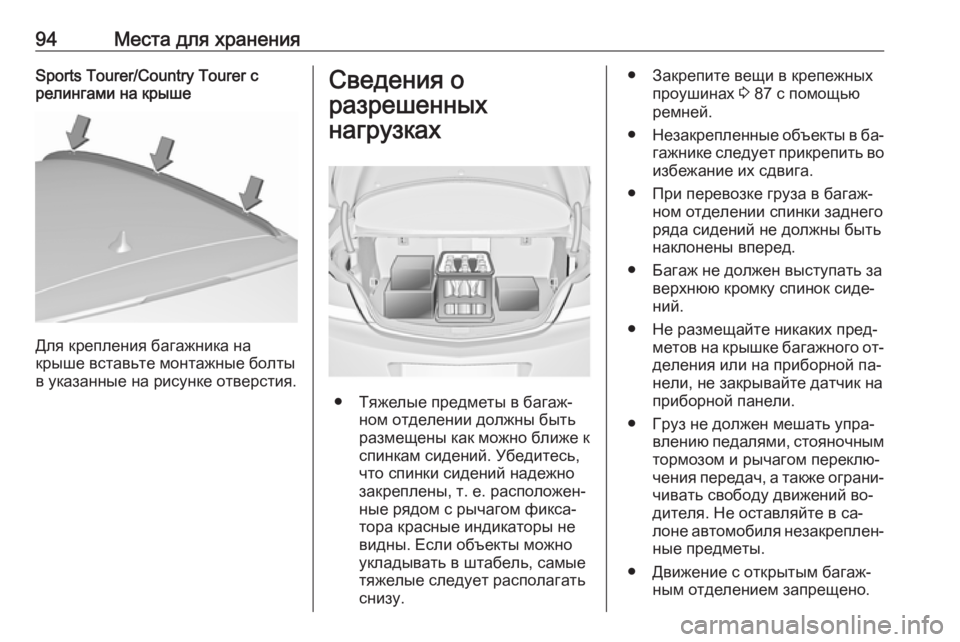

94Места для храненияSports Tourer/Country Tourer с
релингами на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки сидений надежно
закреплены, т. е. расположен‐
ные рядом с рычагом фикса‐ тора красные индикаторы не
видны. Если объекты можно
укладывать в штабель, самые
тяжелые следует располагать снизу.
● Закрепите вещи в крепежных проушинах 3 87 с помощью
ремней.
● Незакрепленные объекты в ба‐
гажнике следует прикрепить во избежание их сдвига.
● При перевозке груза в багаж‐ ном отделении спинки заднего
ряда сидений не должны быть
наклонены вперед.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажного от‐
деления или на приборной па‐ нели, не закрывайте датчик на
приборной панели.
● Груз не должен мешать упра‐ влению педалями, стояночнымтормозом и рычагом переклю‐
чения передач, а также ограни‐
чивать свободу движений во‐
дителя. Не оставляйте в са‐
лоне автомобиля незакреплен‐
ные предметы.
● Движение с открытым багаж‐ ным отделением запрещено.
