Приборы и средства управления127● автомобильные и предупреди‐тельные сообщения
● информация об аудио- и ин‐ формационно-развлекатель‐
ной системе
● информация телефона
● информация навигатора
● параметры автомобиля
Дисплей базового уровня
Страницы меню на дисплее базо‐
вого уровня выбираются нажатием MENU на рычаге указателя пово‐
рота. Значки главного меню ото‐
бражаются в верхней строке дис‐
плея:
● W Меню "Информация"
● X Меню настроек
● s Меню "Экономичность"
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 139. Уста‐
новки, записанные в память 3 25.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Нажмите MENU для переключения
между главными меню или для воз‐
врата из подменю на более высо‐
кий уровень.
Поверните управляющее кольцо,
чтобы выбрать подчиненную стра‐
ницу главного меню или ввести
числовое значение.
Нажмите SET/CLR, чтобы выбрать
и подтвердить функцию.

128Приборы и средства управленияИнформационные сообщения и
предупреждения о необходимости
проведения обслуживания отобра‐
жаются на дисплее информацион‐
ного центра водителя по необходи‐
мости. Подтвердите сообщения
нажатием SET/CLR. Информа‐
ционные сообщения 3 137.
Дисплей среднего и высшего
уровня
Страницы меню отображаются на‐ жатием p на рулевом колесе. На‐
жмите Q или P, чтобы выбрать
меню; для подтверждения нажмите 9 . Можно выбрать следующие
страницы меню:● Инфо
● Тягово-динамические
характеристики
● Аудио
● Телефон
● Навигация
● Настр.
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Комбинация приборов высшего
уровня может отображаться в ре‐
жимах Sport или Tour. См. ниже:
Меню "Настройки", темы дисплея.
Сохранение индивидуальных на‐ строек 3 139. Сохраненные уста‐
новки 3 25.
Настройка меню и функций
Для выбора меню и различных
функций используется блок кла‐
виш, расположенный на правой
спице рулевого колеса.
Нажмите p, чтобы открыть стра‐
ницу главного меню.
Выберите страницу главного меню
с помощью Q или P.
Подтвердите выбор страницы
главного меню кнопкой 9.
После того как выбрана страница
главного меню, нажмите Q или P,
чтобы выбрать подразделы.
Нажмите q, чтобы открыть следую‐
щую папку выбранного подраз‐
дела.
Нажмите Q или P, чтобы выбрать
функцию или ввести числовое зна‐
чение, если это необходимо.

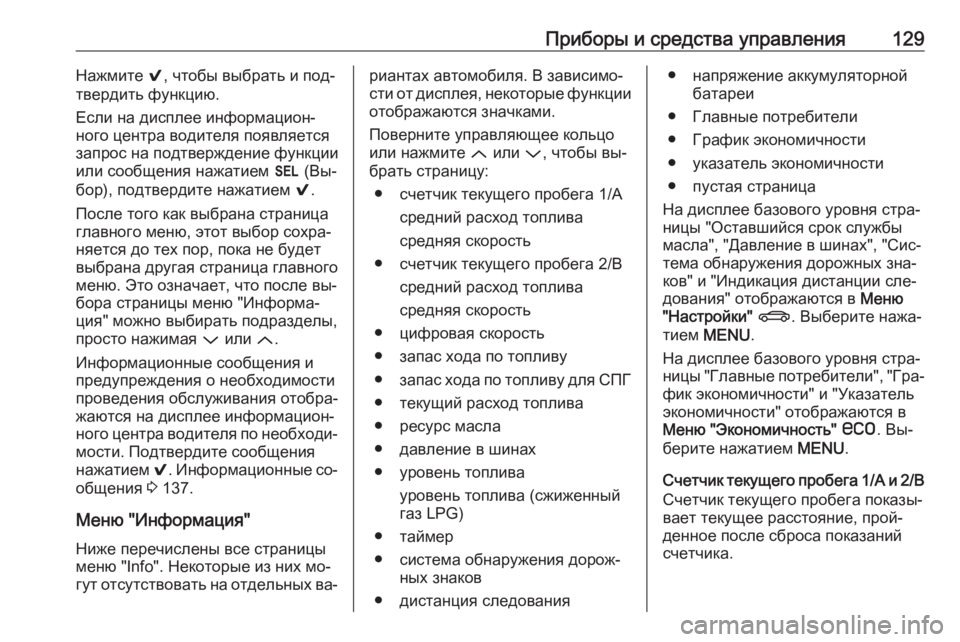

Приборы и средства управления129Нажмите 9, чтобы выбрать и под‐
твердить функцию.
Если на дисплее информацион‐
ного центра водителя появляется
запрос на подтверждение функции
или сообщения нажатием H (Вы‐
бор), подтвердите нажатием 9.
После того как выбрана страница
главного меню, этот выбор сохра‐
няется до тех пор, пока не будет
выбрана другая страница главного
меню. Это означает, что после вы‐
бора страницы меню "Информа‐
ция" можно выбирать подразделы,
просто нажимая P или Q.
Информационные сообщения и
предупреждения о необходимости
проведения обслуживания отобра‐
жаются на дисплее информацион‐
ного центра водителя по необходи‐
мости. Подтвердите сообщения
нажатием 9. Информационные со‐
общения 3 137.
Меню "Информация" Ниже перечислены все страницы
меню "Info". Некоторые из них мо‐
гут отсутствовать на отдельных ва‐риантах автомобиля. В зависимо‐
сти от дисплея, некоторые функции
отображаются значками.
Поверните управляющее кольцо
или нажмите Q или P, чтобы вы‐
брать страницу:
● счетчик текущего пробега 1/A средний расход топлива
средняя скорость
● счетчик текущего пробега 2/B средний расход топлива
средняя скорость
● цифровая скорость
● запас хода по топливу
● запас хода по топливу для СПГ
● текущий расход топлива
● ресурс масла
● давление в шинах
● уровень топлива уровень топлива (сжиженный
газ LPG)
● таймер
● система обнаружения дорож‐ ных знаков
● дистанция следования● напряжение аккумуляторной батареи
● Главные потребители
● График экономичности
● указатель экономичности
● пустая страница
На дисплее базового уровня стра‐
ницы "Оставшийся срок службы
масла", "Давление в шинах", "Сис‐
тема обнаружения дорожных зна‐
ков" и "Индикация дистанции сле‐
дования" отображаются в Меню
"Настройки" X . Выберите нажа‐
тием MENU .
На дисплее базового уровня стра‐
ницы "Главные потребители", "Гра‐
фик экономичности" и "Указатель
экономичности" отображаются в
Меню "Экономичность" s . Вы‐
берите нажатием MENU.
Счетчик текущего пробега 1/A и 2/B
Счетчик текущего пробега показы‐
вает текущее расстояние, прой‐ денное после сброса показаний
счетчика.

130Приборы и средства управленияСчетчик текущего пробега рабо‐
тает до расстояния 2 000 км , после
чего снова начинает отсчет с 0.
Чтобы сбросить дисплей базового
уровня, нажмите SET/CLR с удер‐
жанием на несколько секунд. На
дисплее среднего и высшего
уровня нажмите > и подтвердите
нажатием 9.
Информацию на страницах счетчи‐
ков текущего пробега 1/A и 2/B
можно сбросить раздельно для
счетчика пробега, среднего рас‐
хода топлива и средней скорости,
когда активен соответствующий
указатель.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой мо‐
мент, при этом новый отсчет нач‐
нется со значения, используемого
по умолчанию.
Чтобы сбросить дисплей базового
уровня, нажмите SET/CLR с удер‐
жанием на несколько секунд. На
дисплее среднего и высшего
уровня нажмите > и подтвердите
нажатием 9.На автомобилях с двигателями
LPG средний расход топлива ото‐
бражается для выбранного в дан‐
ный момент режима - сжиженный газ (LPG) или бензин.
Средняя скорость
Выводится средняя скорость дви‐
жения. Результат можно сбросить
в любой момент.
Чтобы сбросить дисплей базового
уровня, нажмите SET/CLR с удер‐
жанием на несколько секунд. На
дисплее среднего и высшего
уровня нажмите > и подтвердите
нажатием 9.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.
Запас хода по топливу
Запас хода рассчитывается на ос‐
нове фактического уровня топлива в баке и текущего расхода. На дис‐
плей выводится усредненное зна‐
чение.
Спустя некоторое время после за‐ правки величина запаса хода авто‐ матически обновляется.При низком уровне топлива в баке
на дисплей выводится соответ‐
ствующее сообщение и загорается
индикатор i или Y внутри цифер‐
блата указателя уровня топлива.
Когда требуется немедленно за‐
править топливный бак, отобража‐
ется предупредительное сообще‐
ние, которое остается на дисплее.
При этом также начинает мигать
индикатор i или Y внутри цифер‐
блата указателя уровня топлива
3 124.
Запас хода по топливу для
варианта на сжиженном газе
Примерный запас хода с учетом ос‐ татка топлива отдельно в топлив‐
ном баке и баке для СУГ, а также
суммарный запас для обоих видов
топлива. Переключение режимов
производится нажатием на
SET/CLR или 9.
Уровень бензина/сжиженного газа
Вывод сведений об уровне того
топлива, которое в данный момент
не используется (например, сжи‐
женного газа во время работы на
бензине). Уровень используемого в

Приборы и средства управления131данный момент топлива отобража‐
ется на экране дисплея информа‐
ционного центра водителя отдель‐
ным указателем.
Текущий расход топлива
Указание текущего расхода.
На автомобилях с двигателями LPG текущий расход топлива ото‐
бражается для выбранного в дан‐
ный момент режима - сжиженный газ (LPG) или бензин.
Ресурс масла
Показывает прогнозируемый срок
службы масла. Число в процентах
показывает оставшийся срок
службы масла 3 115.
Давление в шинах
Контроль давления воздуха во
всех шинах во время движения
3 300.
Таймер
Чтобы запустить и остановить, на‐
жмите 9. Чтобы сбросить, на‐
жмите > и подтвердите сброс.Система обнаружения дорожных
знаков
Показывает обнаруженные дорож‐
ные знаки во время движения по
текущему участку маршрута
3 249.
Дистанция следования
Отображение расстояния в секун‐
дах до движущегося впереди авто‐
мобиля 3 232. Если активен адап‐
тивный круиз-контроль, на этой
странице вместо этого показы‐
вается дистанция следования.
Напряжение батарейки
Отображение напряжение аккуму‐
ляторной батареи автомобиля.
Главные потребители
Перечень основных потребляю‐
щих энергию климатических подси‐ стем в порядке убывания их энер‐
гопотребления. Отображается по‐
тенциальная экономия топлива.
При прерывистом режиме движе‐
ния автоматически включается
обогрев заднего стекла, чтобы уве‐
личить нагрузку на двигатель. В
этом случае обогрев заднегостекла отображается как один из
главных потребителей энергии,
даже если он не был включен во‐ дителем.
График экономичности
Отображение среднего расхода за
последние 50 км. Заполненные сег‐
менты показывают расход по от‐
резкам в 5 км, демонстрируя влия‐
ние топографии местности или ма‐ неры вождения на расход топлива.
Указатель экономичности
Текущий расход топлива отобра‐ жается с помощью сегментного ин‐
дикатора. Для наибольшей эконо‐
мичности вождения адаптируйте
стиль вождения таким образом,
чтобы заполненные сегменты ос‐
тавались в зоне Eco. Чем больше
заполнено сегментов, тем больше
расход топлива. Одновременно
отображается расход топлива.
Индикатор переключения передач :
На дисплее базовой комплектации
текущая передача указывается

132Приборы и средства управлениявнутри стрелки. Цифра над стрел‐кой показывает, на какую передачу
следует переключиться для более
экономного расхода топлива.
Чистая страница
Отображается пустая страница, не содержащая информации.
Меню параметров
Меню "Динамические характери‐
стики" доступно только на дисплее высшего уровня.
Ниже перечислены все страницы
меню "Performance". Некоторые из
них могут отсутствовать на отдель‐
ных вариантах автомобиля.
Нажмите клавишу Q или P, чтобы
выбрать страницу:
● температура масла
● давление масла
● напряжение аккумуляторной батареи
● показатель динамической на‐ грузки
● таймер круга
Кроме того, в зависимости от на‐
строек, на дисплее улучшенной
комплектации слева и справа от
спидометра могут отображаться
указатели температуры и давления
масла или напряжения аккумуля‐
торной батареи.
Температура масла
Показывает температуру масла в
градусах Цельсия.
Давление масла
Показывает давление масла в кПа.
Напряжение батарейки
Отображение напряжение аккуму‐
ляторной батареи автомобиля.
Показатель динамической
нагрузки
Величина, характеризующая дина‐
мическую нагрузку на автомобиль. Выводится величина положитель‐ной или отрицательной продоль‐
ной составляющей динамической
нагрузки, а также поперечной со‐
ставляющей. Величина динамиче‐
ской нагрузки рассчитывается и
отображается как числовое значе‐
ние.
Таймер круга
Функция таймера круга заклю‐
чается в измерении времени, про‐
шедшего с момента последнего за‐ пуска или останова таймера круга
в течение цикла зажигания. Значе‐
ния таймера отображаются в часах
с указанием десятых долей се‐
кунды. Для запуска и останова тай‐ мера нажмите кнопку 9.
Текущее и предыдущее время
круга отображаются с точностью
до десятой доли секунды. Выигран‐
ное время или время отставания
отображается в секундах в фор‐
мате сс.с.

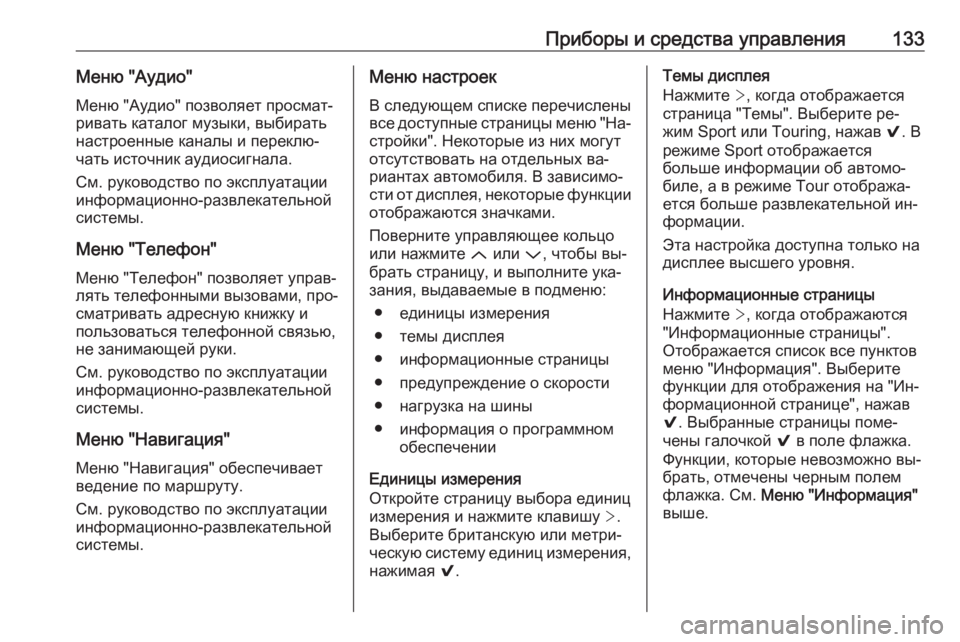

Приборы и средства управления133Меню "Аудио"Меню "Аудио" позволяет просмат‐
ривать каталог музыки, выбирать настроенные каналы и переклю‐
чать источник аудиосигнала.
См. руководство по эксплуатации
информационно-развлекательной
системы.
Меню "Телефон"
Меню "Телефон" позволяет управ‐
лять телефонными вызовами, про‐
сматривать адресную книжку и пользоваться телефонной связью,
не занимающей руки.
См. руководство по эксплуатации
информационно-развлекательной системы.
Меню "Навигация" Меню "Навигация" обеспечивает
ведение по маршруту.
См. руководство по эксплуатации информационно-развлекательной
системы.Меню настроек
В следующем списке перечисленывсе доступные страницы меню "На‐
стройки". Некоторые из них могут
отсутствовать на отдельных ва‐
риантах автомобиля. В зависимо‐
сти от дисплея, некоторые функции
отображаются значками.
Поверните управляющее кольцо или нажмите Q или P, чтобы вы‐
брать страницу, и выполните ука‐ зания, выдаваемые в подменю:
● единицы измерения
● темы дисплея
● информационные страницы
● предупреждение о скорости
● нагрузка на шины
● информация о программном обеспечении
Единицы измерения
Откройте страницу выбора единиц
измерения и нажмите клавишу >.
Выберите британскую или метри‐
ческую систему единиц измерения, нажимая 9.Темы дисплея
Нажмите >, когда отображается
страница "Темы". Выберите ре‐ жим Sport или Touring, нажав 9. В
режиме Sport отображается
больше информации об автомо‐
биле, а в режиме Tour отобража‐
ется больше развлекательной ин‐
формации.
Эта настройка доступна только на
дисплее высшего уровня.
Информационные страницы
Нажмите >, когда отображаются
"Информационные страницы".
Отображается список все пунктов меню "Информация". Выберитефункции для отображения на "Ин‐
формационной странице", нажав
9 . Выбранные страницы поме‐
чены галочкой 9 в поле флажка.
Функции, которые невозможно вы‐ брать, отмечены черным полем
флажка. См. Меню "Информация"
выше.

134Приборы и средства управленияПредупреждение о скорости
Страница "Предупреждение о ско‐ рости" позволяет установить ско‐
рость, которую вы не хотите пре‐
вышать.
Чтобы установить предупрежде‐
ние о скорости, нажмите >, когда
отображается эта страница. На‐
жмите Q или P, чтобы откоррек‐
тировать значение. Нажмите 9,
чтобы установить скорость. Когда
скорость установлена, эту функ‐
цию можно отключить, нажав
кнопку 9 во время просмотра этой
страницы. Если превышена уста‐
новленная скорость, отобразится
всплывающее предупреждение,
сопровождающееся звуком гонга.
Нагрузка на шины
Можно выбрать категорию давле‐
ния воздуха в шинах в соответ‐
ствии с фактическим давлением
3 300.
Информация о программном
обеспечении
Отображается информация о про‐
граммном обеспечении с открытым кодом.Режим Valet
Некоторые функции информацион‐
ного центра водителя и цветного
информационного дисплея могут
быть ограничены для некоторых
водителей.
Активизировать или деактивизиро‐
вать режим Valet можно в меню
Настройки в меню сохранения ин‐
дивидуальных настроек автомо‐
биля.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐ строек 3 139.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Цветной
информационный
дисплей
Цветной информационный дис‐
плей располагается на приборной
панели, вблизи комбинации прибо‐ ров.В зависимости от комплектации на
автомобиле может быть установ‐
лен
● 4,2-дюймовый цветной
дисплей
или
● 8-дюймовый цветной дисплей
с сенсорным экраном
На информационном дисплее ото‐
бражаются следующие данные:
● время 3 102
● температуру наружного воз‐ духа 3 102
● дату 3 102
● данные информационно-раз‐ влекательной системы, см.
описание информационно-раз‐ влекательной системы
● данные навигационной сис‐ темы, см. описание информа‐
ционно-развлекательной сис‐
темы
● системные сообщения
● сообщения автомобиля 3 137
● индивидуальные настройки ав‐
томобиля 3 139
