2016.5 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

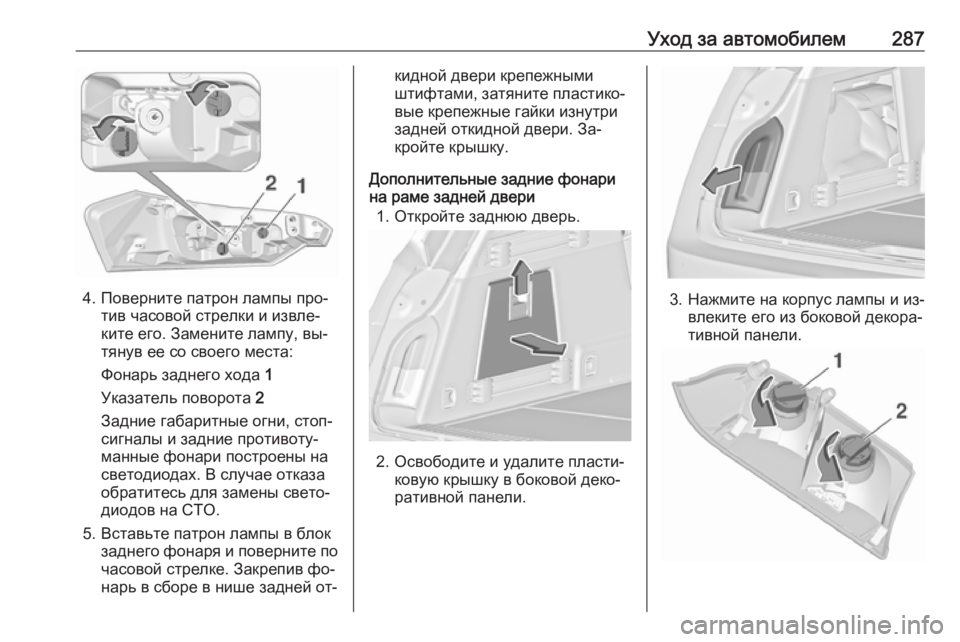

Уход за автомобилем287
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув ее со своего места:
Фонарь заднего хода 1
Указатель поворота 2
Задние габаритные огни, стоп-
сигналы и задние противоту‐
манные фонари построены на
светодиодах. В случае отказа
обратитесь для замены свето‐
диодов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив фо‐
нарь в сборе в нише задней от‐
кидной двери крепежными
штифтами, затяните пластико‐
вые крепежные гайки изнутри
задней откидной двери. За‐
кройте крышку.
Дополнительные задние фонари
на раме задней двери
1. Откройте заднюю дверь.
2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.
3. Нажмите на корпус лампы и из‐ влеките его из боковой декора‐
тивной панели.

288Уход за автомобилем4. Поверните пластиковую гайкупротив часовой стрелки и сни‐
мите ее с держателя лампы.
5. Слегка прижмите лампу в пат‐ рон, поверните против часовой
стрелки, извлеките и замените
лампу. Установите пластико‐
вую гайку на держатель лампы,
повернув ее по часовой
стрелке.
Задний фонарь ( 1)
Указатель поворота ( 2)
6. Установите держатель лампы на раму задней двери. Закройте
крышку в боковой декоративной панели.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

Уход за автомобилем2894. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставьте отвертку в корпус лампы, надавите в сторону и
освободите пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐ наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения

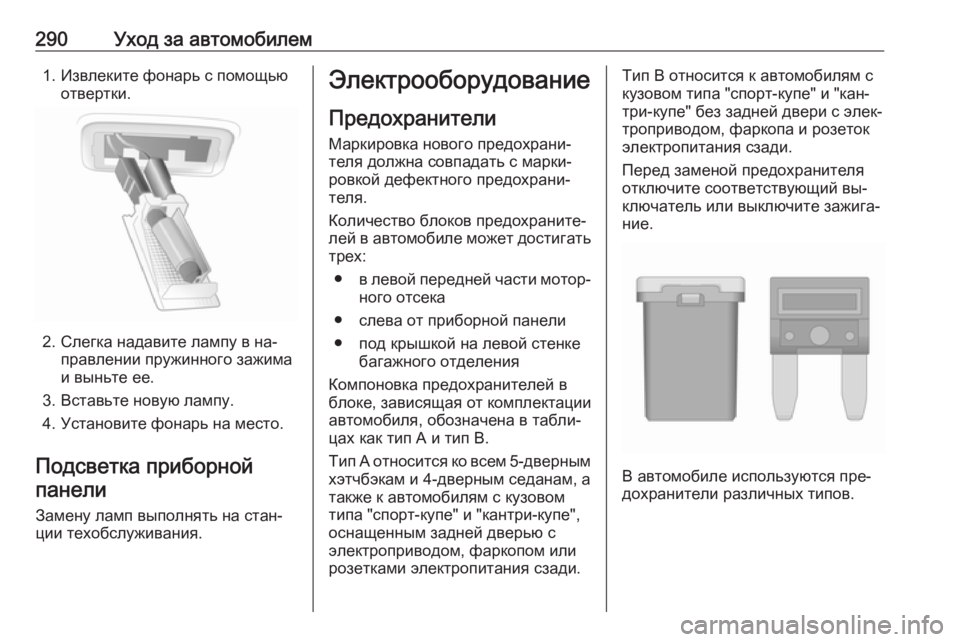

290Уход за автомобилем1. Извлеките фонарь с помощьюотвертки.
2. Слегка надавите лампу в на‐правлении пружинного зажима
и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.
Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
Количество блоков предохраните‐ лей в автомобиле может достигать трех:
● в левой передней части мотор‐
ного отсека
● слева от приборной панели
● под крышкой на левой стенке багажного отделения
Компоновка предохранителей в
блоке, зависящая от комплектации
автомобиля, обозначена в табли‐
цах как тип А и тип В.
Тип А относится ко всем 5-дверным хэтчбэкам и 4-дверным седанам, а
также к автомобилям с кузовом
типа "спорт-купе" и "кантри-купе",
оснащенным задней дверью с
электроприводом, фаркопом или
розетками электропитания сзади.Тип В относится к автомобилям с
кузовом типа "спорт-купе" и "кан‐
три-купе" без задней двери с элек‐
троприводом, фаркопа и розеток
электропитания сзади.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
В автомобиле используются пре‐
дохранители различных типов.

Уход за автомобилем291
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

292Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
№Электрическая цепь1Блок управления коробкой
передач2Блок управления двигателем3–4–5Зажигание/блок управления
коробкой передач/блок управ‐
ления двигателем6Очиститель лобового стекла7–8Впрыск топлива/система зажи‐ гания9Впрыск топлива/система зажи‐
гания10Блок управления двигателем11Датчик концентрации кисло‐
рода12Стартер13Подогрев датчика дросселя14Освещение15Очиститель заднего стекла

Уход за автомобилем293№Электрическая цепь16Вакуумный насос/датчик
массового расхода воздуха/
датчик воды в топливе/транс‐
форматор постоянного тока17Дополнительные задние
фонари (тип В)18Система адаптивных фар19Система адаптивных фар20Топливный насос21Задние электрические стекло‐
подъемники22ABS23Адаптивное рулевое управ‐
ление24Передние электрические
стеклоподъемники25Розетки электропитания
(тип А)
Дополнительные задние
фонари (тип В)26ABS27Электромеханический стоя‐
ночный тормоз28Обогрев заднего стекла№Электрическая цепь29Левое сиденье с электропри‐
водом регулировки30Правое сиденье с электропри‐
водом регулировки31Кондиционер32Блок управления кузовным
оборудованием33Подогрев передних сидений34Потолочный вентиляционный
люк (тип А)
Замок задней откидной двери
(тип В)35Информационно-развлека‐
тельная система (тип А)
Замок задней откидной двери
(тип В)36–37Лампа дальнего света правой
фары38Лампа дальнего света левой
фары39–40–41Вакуумный насос№Электрическая цепь42Вентилятор радиатора43Аккумуляторная батарея авто‐
мобиля/преобразователь
постоянного тока (только на
автомобилях с системой оста‐
новки-запуска двигателя)44Омыватель фар45Вентилятор радиатора46Контакт 87/главное реле47Датчик концентрации кисло‐
рода48Противотуманная фара49Правая фара ближнего света50Левая фара ближнего света51Звуковой сигнал52Зажигание53Зажигание/вентилируемые
передние сиденья54Зажигание55Электропривод стеклоподъем‐
ников/складывание зеркал56Омыватель лобового стекла57–

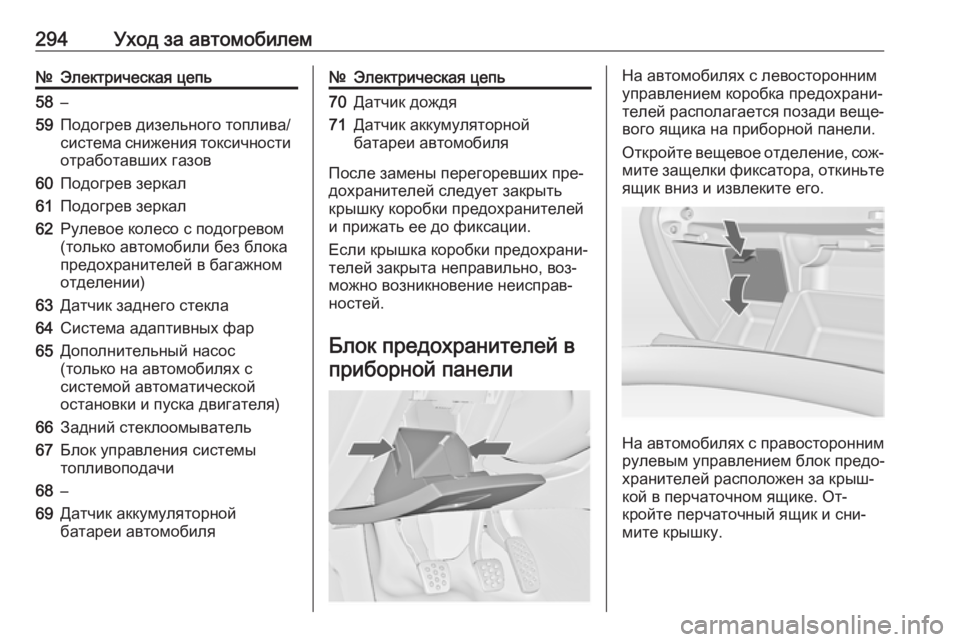

294Уход за автомобилем№Электрическая цепь58–59Подогрев дизельного топлива/
система снижения токсичности
отработавших газов60Подогрев зеркал61Подогрев зеркал62Рулевое колесо с подогревом
(только автомобили без блока
предохранителей в багажном
отделении)63Датчик заднего стекла64Система адаптивных фар65Дополнительный насос
(только на автомобилях с
системой автоматической
остановки и пуска двигателя)66Задний стеклоомыватель67Блок управления системы
топливоподачи68–69Датчик аккумуляторной
батареи автомобиля№Электрическая цепь70Датчик дождя71Датчик аккумуляторной
батареи автомобиля
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и прижать ее до фиксации.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей вприборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение, сож‐ мите защелки фиксатора, откиньте
ящик вниз и извлеките его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. От‐
кройте перчаточный ящик и сни‐
мите крышку.
