2016.5 OPEL CORSA Instrukcja obsługi (in Polish)

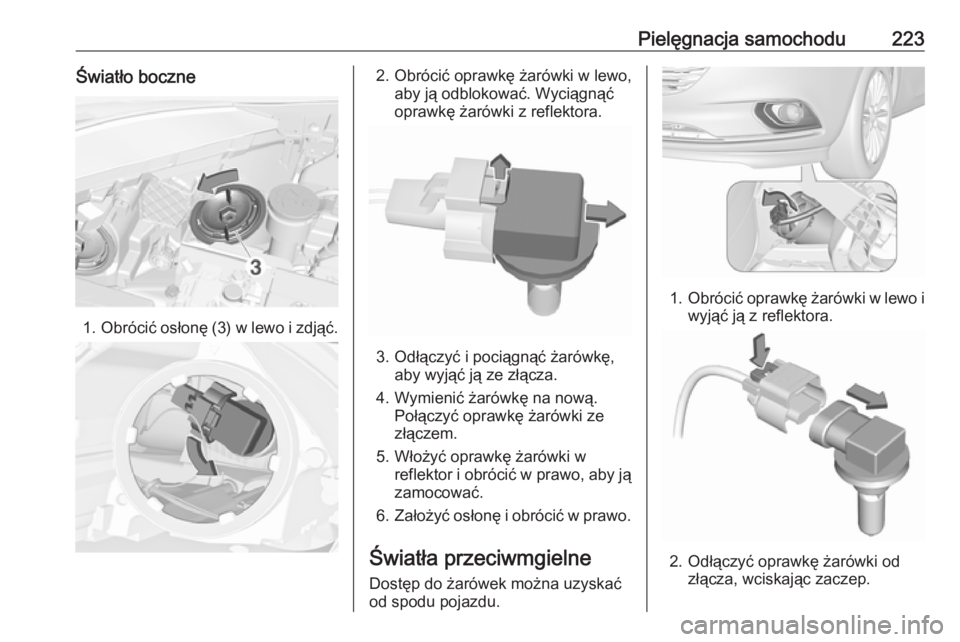

Pielęgnacja samochodu223Światło boczne
1.Obrócić osłonę (3) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć i pociągnąć żarówkę, aby wyjąć ją ze złącza.
4. Wymienić żarówkę na nową. Połączyć oprawkę żarówki ze
złączem.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo, aby ją
zamocować.
6. Założyć osłonę i obrócić w prawo.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.

224Pielęgnacja samochodu3. Wymienić żarówkę w oprawce ipodłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, izablokować.
Kierunkowskazy przednie Kierunkowskazy przednie są
wyposażone w żarówki o długiej
żywotności, których nie można
wymieniać.
W przypadku uszkodzonej żarówki o
długiej żywotności należy
skontaktować się z warsztatem.
Światła tylne1. Odłączyć osłonę w przestrzeni bagażowej po odpowiedniej
stronie i wyjąć ją.
2. Odkręcić dłonią obydwie plastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zaczepy i wyjąć oprawę
żarówek z zespołu światła.

Pielęgnacja samochodu2255. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
6. Włożyć żarówkę do zespołu świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikowe nakrętki od strony
przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne
Światło cofania znajduje się w
prawym zespole świateł w tylnej
klapie, a tylne światło przeciwmgielne – w lewym zespole świateł w tylnejklapie.
Opis wymiany żarówek jest taki sam
dla obu świateł.
1. Odkręcić wkręt z tylnej klapy.
2. Przesunąć nieco zespół świateł w
kierunku do zewnątrz, a
następnie wyciągnąć z tylnej
klapy.
3. Wyjąć oprawkę żarówki, obracając ją.

226Pielęgnacja samochodu4. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo. Wymienić żarówkę na
nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić, aby ją
zamocować.
6. Zamocować zespół świateł w tylnej klapie i dokręcić wkrętem.
Kierunkowskazy boczne Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko zamontowane światłohamowania
Wymianę świateł LED przeprowadzić w warsztacie.
Oświetlenie tablicy rejestracyjnej

Pielęgnacja samochodu2271. Wsunąć śrubokręt w otwór wobudowie, a następnie przesunąćgo w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

228Pielęgnacja samochoduInstalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w wersji z kierownicą po lewej stronie za przełącznikiem
świateł, a w wersji z kierownicą
po prawej stronie za schowkiem
w desce rozdzielczej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

Pielęgnacja samochodu229
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

230Pielęgnacja samochoduNrObwód1Moduł złącza przyczepy, tylny
system transportowy2–3Czujnik napięcia akumulatora4Moduł sterujący zawieszenia,
pompa paliwa5Układ ABS6Lewe światło mijania i do jazdy
dziennej, przesłona lewego i
prawego ksenonowego światła
drogowego7–8Moduł sterujący skrzyni biegów
MTA, moduł sterujący instalacji
LPG9Moduł sterujący nadwozia,
wykrywanie napięcia10Poziomowanie reflektorów11Wycieraczka tylna12Ogrzewanie tylnej szyby13Prawe światło mijania i do jazdy
dziennej14Ogrzewanie lusterek zewnętrz‐
nychNrObwód15–16Układ wspomagania hamowania17Zapłon, zasilanie przy rozruchu18Moduł sterujący silnika19Pompa paliwa20–21Zawory elektromagnetyczne
silnika, czujniki silnika22–23Układ wtryskowy24Układ wycieraczek25–26Czujniki silnika27Zawór odcinający nagrzewnicy28Moduł sterujący silnika29Moduł sterujący silnika30Moduł sterujący silnika31Lewe światło drogowe, lewe
ksenonowe światło mijania32Prawe światło drogowe, prawe
ksenonowe światło mijania33Moduł sterujący silnikaNrObwód34Sygnał dźwiękowy35Sprzęgło sprężarki klimatyzacji36Przednie światła przeciwmgielne
