2016.5 OPEL CORSA Instrukcja obsługi (in Polish)

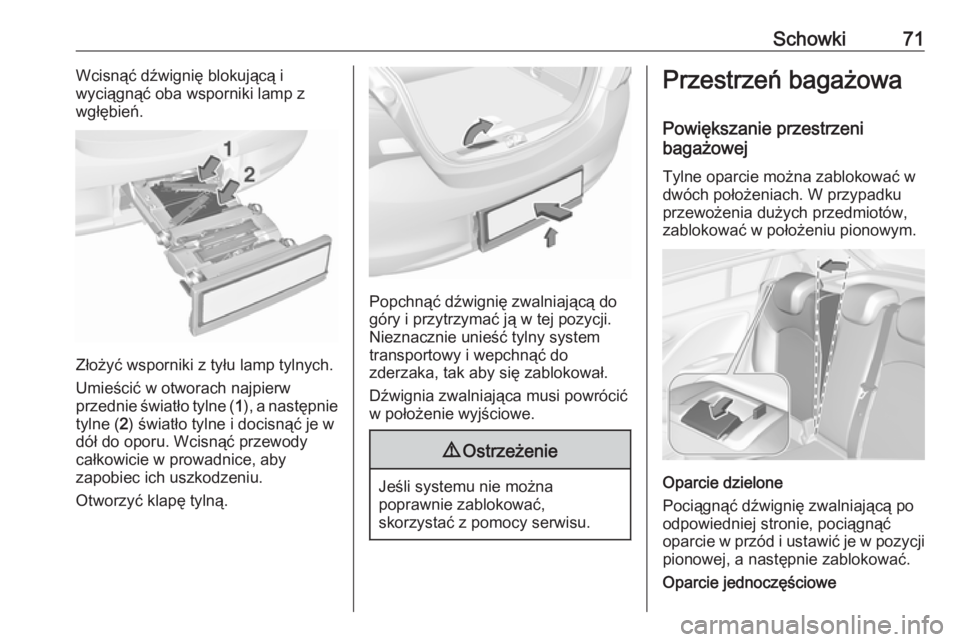

Schowki71Wcisnąć dźwignię blokującą i
wyciągnąć oba wsporniki lamp z
wgłębień.
Złożyć wsporniki z tyłu lamp tylnych.
Umieścić w otworach najpierw
przednie światło tylne ( 1), a następnie
tylne ( 2) światło tylne i docisnąć je w
dół do oporu. Wcisnąć przewody
całkowicie w prowadnice, aby
zapobiec ich uszkodzeniu.
Otworzyć klapę tylną.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Powiększanie przestrzeni
bagażowej
Tylne oparcie można zablokować w
dwóch położeniach. W przypadku
przewożenia dużych przedmiotów,
zablokować w położeniu pionowym.
Oparcie dzielone
Pociągnąć dźwignię zwalniającą po
odpowiedniej stronie, pociągnąć oparcie w przód i ustawić je w pozycji
pionowej, a następnie zablokować.
Oparcie jednoczęściowe

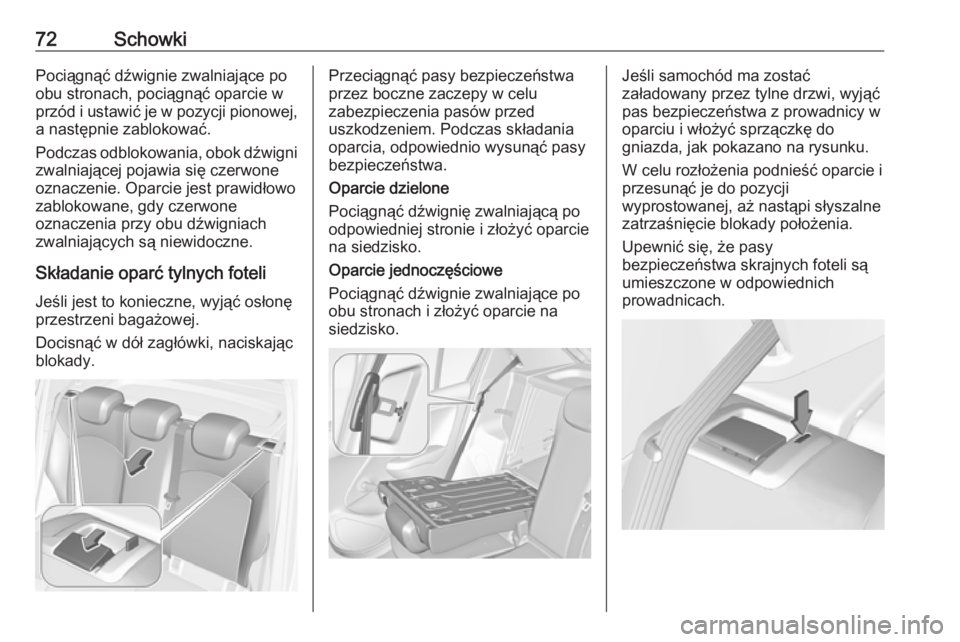

72SchowkiPociągnąć dźwignie zwalniające poobu stronach, pociągnąć oparcie w
przód i ustawić je w pozycji pionowej,
a następnie zablokować.
Podczas odblokowania, obok dźwigni
zwalniającej pojawia się czerwone
oznaczenie. Oparcie jest prawidłowo
zablokowane, gdy czerwone
oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.
Składanie oparć tylnych foteli
Jeśli jest to konieczne, wyjąć osłonę
przestrzeni bagażowej.
Docisnąć w dół zagłówki, naciskając
blokady.Przeciągnąć pasy bezpieczeństwa
przez boczne zaczepy w celu
zabezpieczenia pasów przed
uszkodzeniem. Podczas składania
oparcia, odpowiednio wysunąć pasy
bezpieczeństwa.
Oparcie dzielone
Pociągnąć dźwignię zwalniającą po odpowiedniej stronie i złożyć oparcie
na siedzisko.
Oparcie jednoczęściowe
Pociągnąć dźwignie zwalniające po
obu stronach i złożyć oparcie na
siedzisko.Jeśli samochód ma zostać
załadowany przez tylne drzwi, wyjąć
pas bezpieczeństwa z prowadnicy w
oparciu i włożyć sprzączkę do
gniazda, jak pokazano na rysunku.
W celu rozłożenia podnieść oparcie i
przesunąć je do pozycji
wyprostowanej, aż nastąpi słyszalne
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.

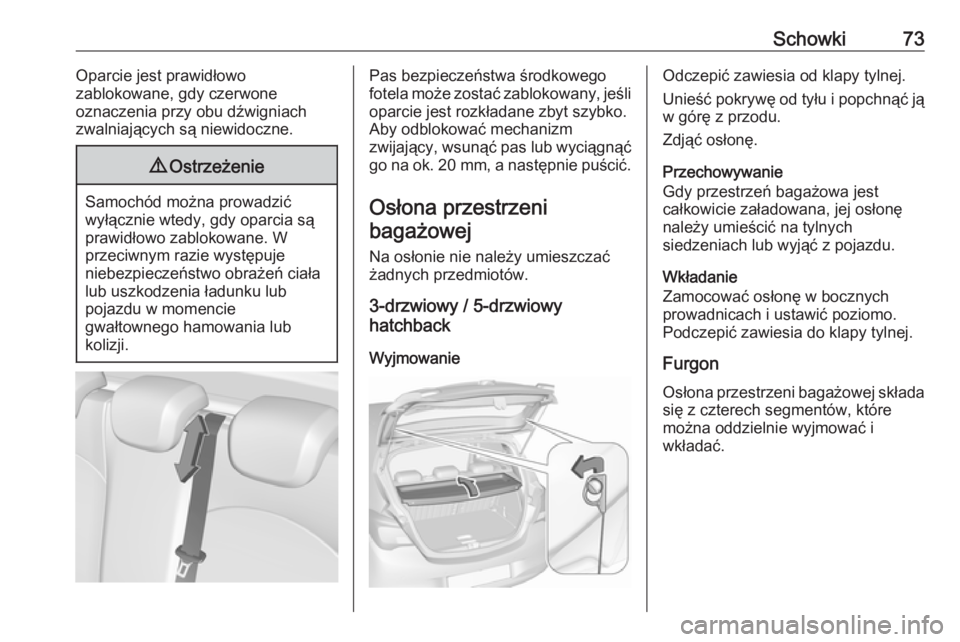

Schowki73Oparcie jest prawidłowo
zablokowane, gdy czerwone
oznaczenia przy obu dźwigniach
zwalniających są niewidoczne.9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała
lub uszkodzenia ładunku lub
pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć
go na ok. 20 mm, a następnie puścić.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
3-drzwiowy / 5-drzwiowy
hatchback
WyjmowanieOdczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
w górę z przodu.
Zdjąć osłonę.
Przechowywanie
Gdy przestrzeń bagażowa jest
całkowicie załadowana, jej osłonę
należy umieścić na tylnych
siedzeniach lub wyjąć z pojazdu.
Wkładanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.
Furgon
Osłona przestrzeni bagażowej składa
się z czterech segmentów, które
można oddzielnie wyjmować i
wkładać.

74SchowkiWyjmowanie
Aby wyjąć tylną pokrywę, odczepić
zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
w górę z przodu. Zdjąć osłonę.
Aby wyjąć trzy pozostałe segmenty
(w kolejności od 1 do 3), unieść ich
tylną część, wypiąć z zamocowania,
obrócić i wyjąć.
Wkładanie
Segmenty zamocowywać w
kolejności od 3 do 1, w odpowiednich bocznych otworach.
Po zamknięciu segmenty zachodzą
na siebie w punktach mocowania.
Aby założyć tylną pokrywę,
zamocować ją w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Tylna osłona podłogowa
Podnieść tylną osłonę podłogową,
aby uzyskać dostęp do wyposażenia
awaryjnego.
Narzędzia 3 233.
W modelach wyposażonych w
zestaw do naprawy opon
umieszczony po prawej stronie
przestrzeni bagażowej, wnękę koła
zapasowego można wykorzystać
jako dodatkowy schowek. Zestaw do naprawy opon 3 243.

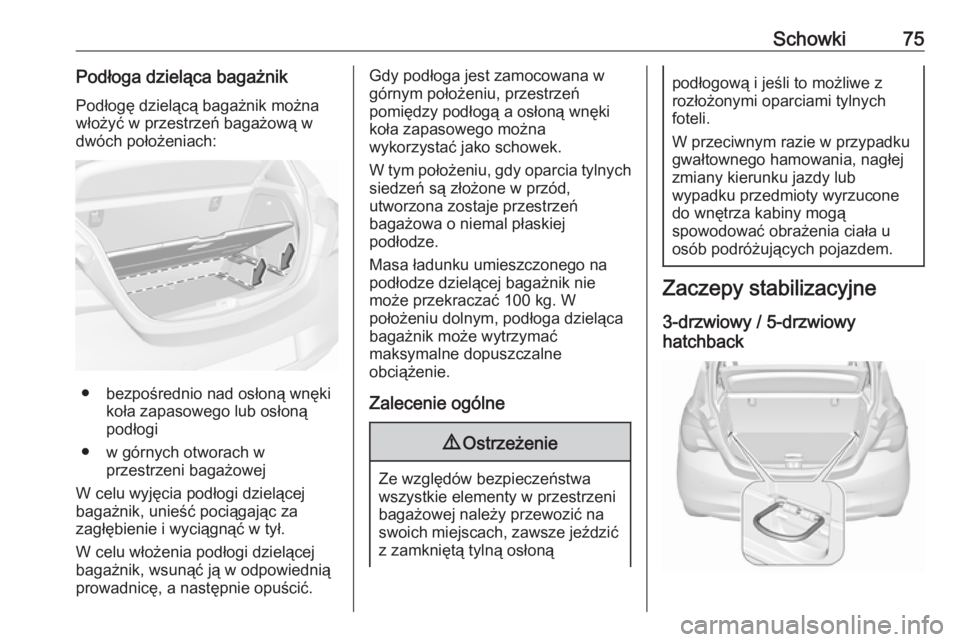

Schowki75Podłoga dzieląca bagażnikPodłogę dzielącą bagażnik można
włożyć w przestrzeń bagażową w
dwóch położeniach:
● bezpośrednio nad osłoną wnęki koła zapasowego lub osłoną
podłogi
● w górnych otworach w przestrzeni bagażowej
W celu wyjęcia podłogi dzielącej
bagażnik, unieść pociągając za
zagłębienie i wyciągnąć w tył.
W celu włożenia podłogi dzielącej bagażnik, wsunąć ją w odpowiednią
prowadnicę, a następnie opuścić.
Gdy podłoga jest zamocowana w
górnym położeniu, przestrzeń
pomiędzy podłogą a osłoną wnęki
koła zapasowego można
wykorzystać jako schowek.
W tym położeniu, gdy oparcia tylnych
siedzeń są złożone w przód,
utworzona zostaje przestrzeń
bagażowa o niemal płaskiej
podłodze.
Masa ładunku umieszczonego na
podłodze dzielącej bagażnik nie
może przekraczać 100 kg. W
położeniu dolnym, podłoga dzieląca
bagażnik może wytrzymać
maksymalne dopuszczalne
obciążenie.
Zalecenie ogólne9 Ostrzeżenie
Ze względów bezpieczeństwa
wszystkie elementy w przestrzeni bagażowej należy przewozić naswoich miejscach, zawsze jeździć z zamkniętą tylną osłoną
podłogową i jeśli to możliwe z
rozłożonymi oparciami tylnych
foteli.
W przeciwnym razie w przypadku
gwałtownego hamowania, nagłej
zmiany kierunku jazdy lub
wypadku przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Zaczepy stabilizacyjne
3-drzwiowy / 5-drzwiowy
hatchback

76SchowkiZaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Furgon
Ładunki można przymocowywać za
pomocą czterech zaczepów
stabilizacyjnych znajdujących się w
przestrzeni bagażowej
Trójkąt ostrzegawczy
Trójkąt ostrzegawczy jest
przechowywany w przestrzeni
bagażowej, poniżej tylnej klapy.
Apteczka pierwszej pomocy
Apteczkę pierwszej pomocy chować
we wnęce w lewej ściance przestrzeni
bagażowej.
W celu otwarcia schowka,
odblokować i otworzyć osłonę.

Schowki77Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.Montaż w przypadku modeli bez okna
dachowegoWcisnąć osłony zakrywające
zamocowania bagażnika dachowego
w dół, a następnie przesunąć je w tył
za pomocą klucza do kapturków
zaworów 3 233.Montaż w przypadku modeli z oknem
dachowym
Odblokować osłony zakrywające
zamocowania bagażnika
dachowego, przesuwając suwak w
kierunku wskazanym strzałką i
ciągnąc w górę. Aby zamknąć
zamocowania bagażnika
dachowego, najpierw włożyć osłony z przodu, a następnie zablokować
suwaki z tyłu.
Zamocować bagażnik dachowy w
odpowiednich miejscach – patrz
instrukcja montażu dołączona do
bagażnika dachowego.

78SchowkiInformacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 75.
● Haczyk na prawej ściance
przestrzeni bagażowej służy do
zawieszania toreb z zakupami.
Maksymalne obciążenie: 5 kg.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozićjakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 267) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu
w tabelę mas na początku
podręcznika.
