2016.5 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

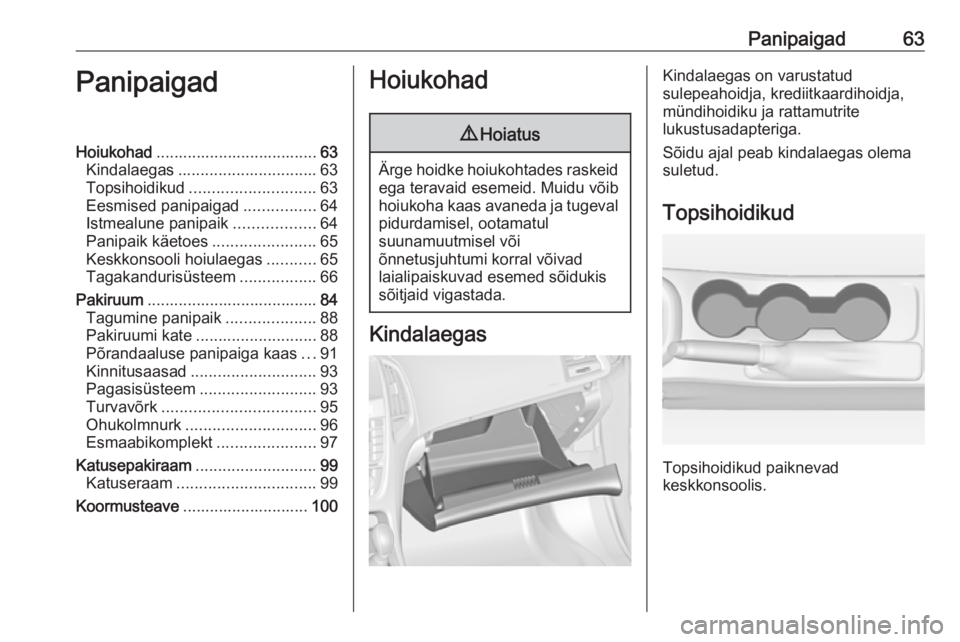

Panipaigad63PanipaigadHoiukohad.................................... 63
Kindalaegas ............................... 63
Topsihoidikud ............................ 63
Eesmised panipaigad ................64
Istmealune panipaik ..................64
Panipaik käetoes .......................65
Keskkonsooli hoiulaegas ...........65
Tagakandurisüsteem .................66
Pakiruum ...................................... 84
Tagumine panipaik ....................88
Pakiruumi kate ........................... 88
Põrandaaluse panipaiga kaas ...91
Kinnitusaasad ............................ 93
Pagasisüsteem .......................... 93
Turvavõrk .................................. 95
Ohukolmnurk ............................. 96
Esmaabikomplekt ......................97
Katusepakiraam ........................... 99
Katuseraam ............................... 99
Koormusteave ............................ 100Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, krediitkaardihoidja,
mündihoidiku ja rattamutrite
lukustusadapteriga.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

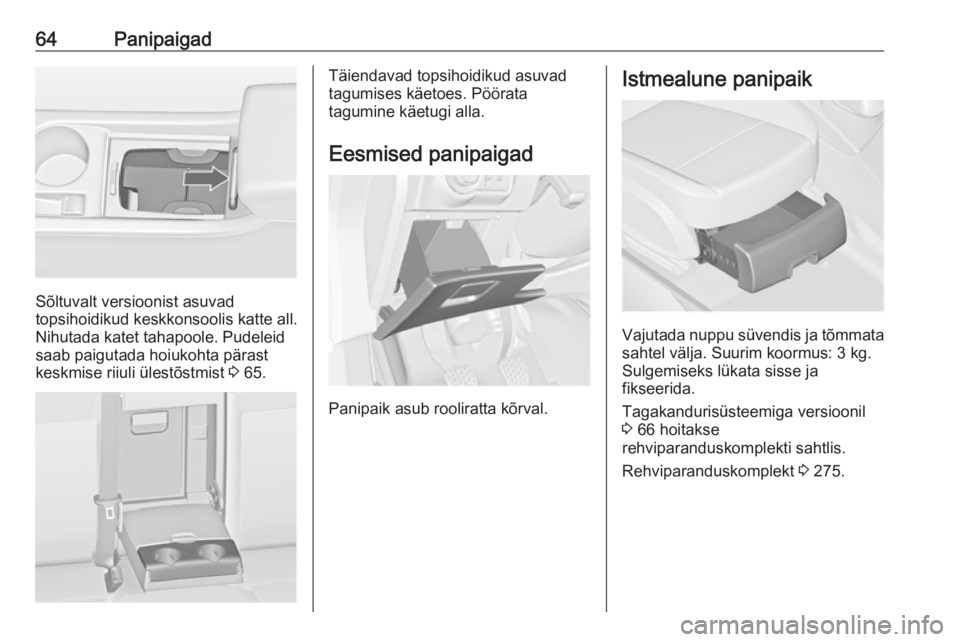

64Panipaigad
Sõltuvalt versioonist asuvad
topsihoidikud keskkonsoolis katte all.
Nihutada katet tahapoole. Pudeleid
saab paigutada hoiukohta pärast
keskmise riiuli ülestõstmist 3 65.
Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata
tagumine käetugi alla.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Istmealune panipaik
Vajutada nuppu süvendis ja tõmmata
sahtel välja. Suurim koormus: 3 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Tagakandurisüsteemiga versioonil
3 66 hoitakse
rehviparanduskomplekti sahtlis.
Rehviparanduskomplekt 3 275.

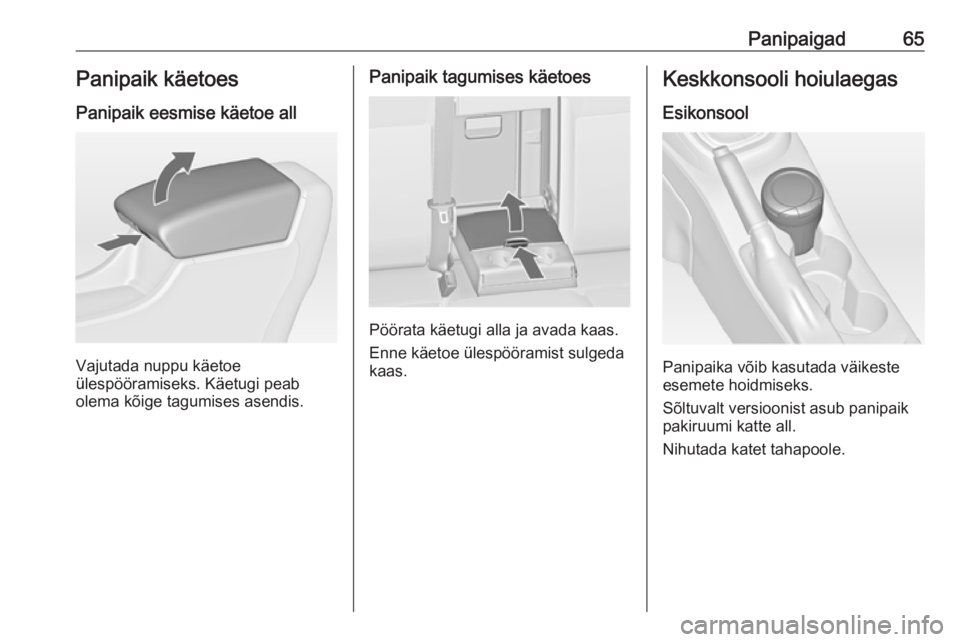

Panipaigad65Panipaik käetoes
Panipaik eesmise käetoe all
Vajutada nuppu käetoe
ülespööramiseks. Käetugi peab
olema kõige tagumises asendis.
Panipaik tagumises käetoes
Pöörata käetugi alla ja avada kaas.
Enne käetoe ülespööramist sulgeda
kaas.
Keskkonsooli hoiulaegas
Esikonsool
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Nihutada katet tahapoole.

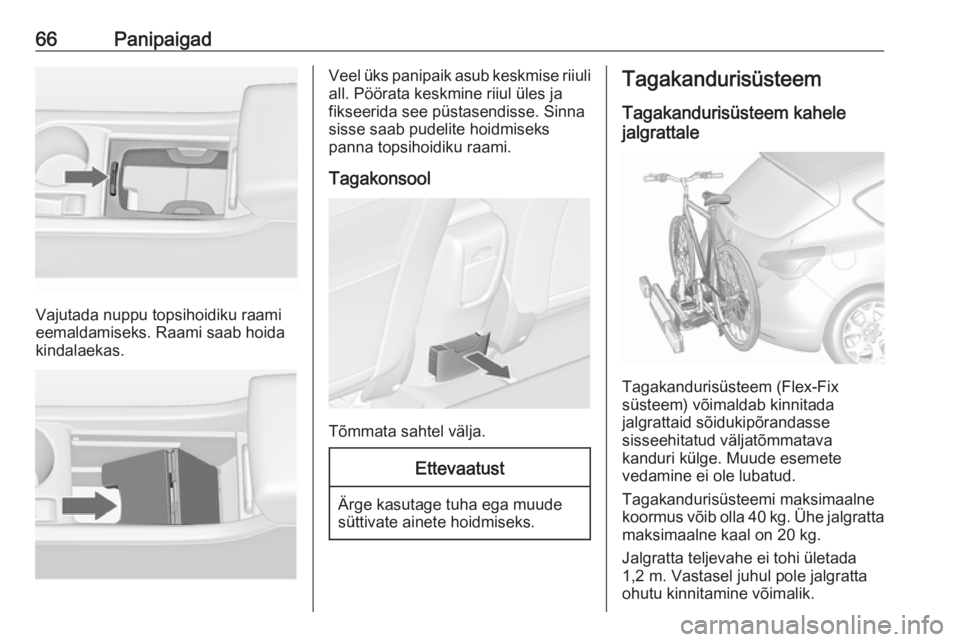

66Panipaigad
Vajutada nuppu topsihoidiku raami
eemaldamiseks. Raami saab hoida
kindalaekas.
Veel üks panipaik asub keskmise riiuli all. Pöörata keskmine riiul üles ja
fikseerida see püstasendisse. Sinna
sisse saab pudelite hoidmiseks
panna topsihoidiku raami.
Tagakonsool
Tõmmata sahtel välja.
Ettevaatust
Ärge kasutage tuha ega muude
süttivate ainete hoidmiseks.
Tagakandurisüsteem
Tagakandurisüsteem kahele
jalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus võib olla 40 kg. Ühe jalgratta
maksimaalne kaal on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.

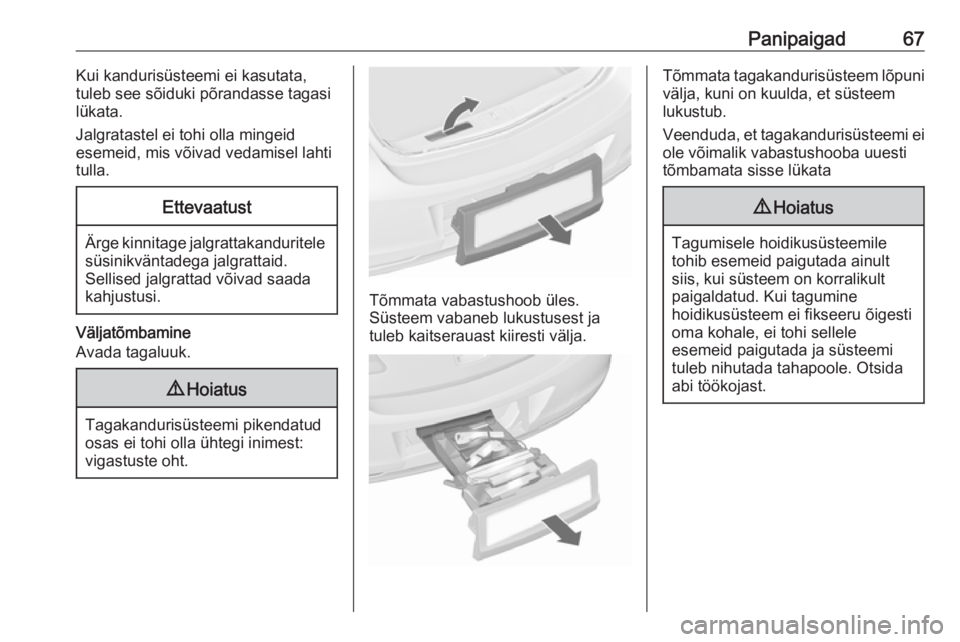

Panipaigad67Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.

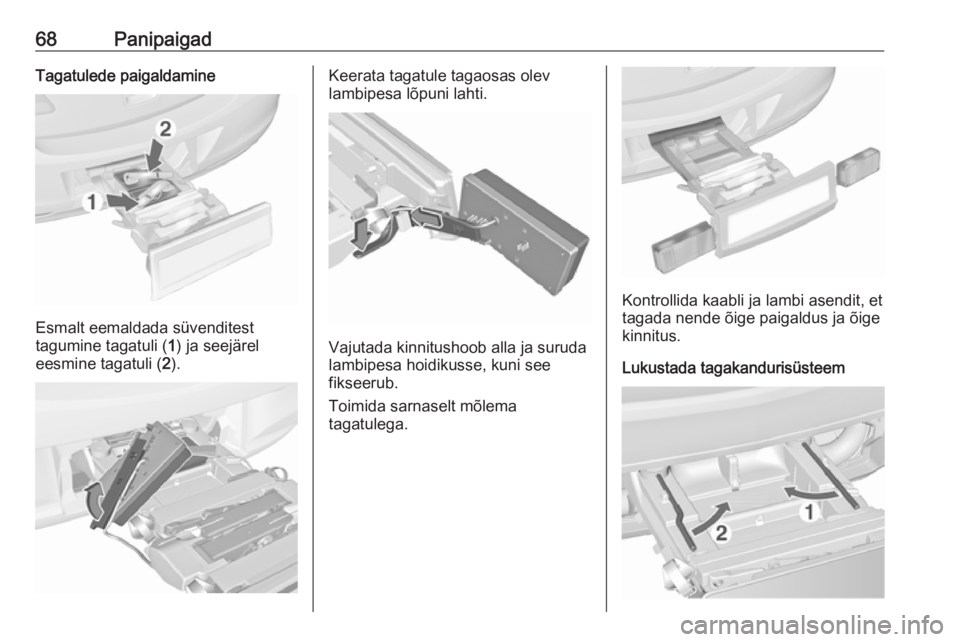

68PanipaigadTagatulede paigaldamine
Esmalt eemaldada süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.
Vajutada kinnitushoob alla ja suruda
lambipesa hoidikusse, kuni see
fikseerub.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
tagada nende õige paigaldus ja õige
kinnitus.
Lukustada tagakandurisüsteem

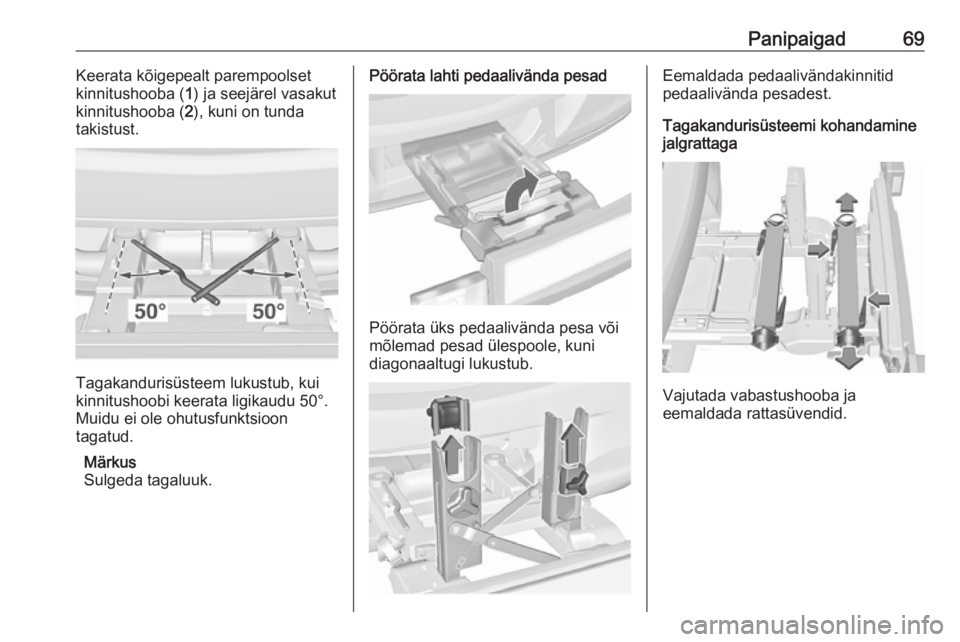

Panipaigad69Keerata kõigepealt parempoolset
kinnitushooba ( 1) ja seejärel vasakut
kinnitushooba ( 2), kuni on tunda
takistust.
Tagakandurisüsteem lukustub, kui
kinnitushoobi keerata ligikaudu 50°.
Muidu ei ole ohutusfunktsioon
tagatud.
Märkus
Sulgeda tagaluuk.
Pöörata lahti pedaalivända pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
Tagakandurisüsteemi kohandamine
jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.

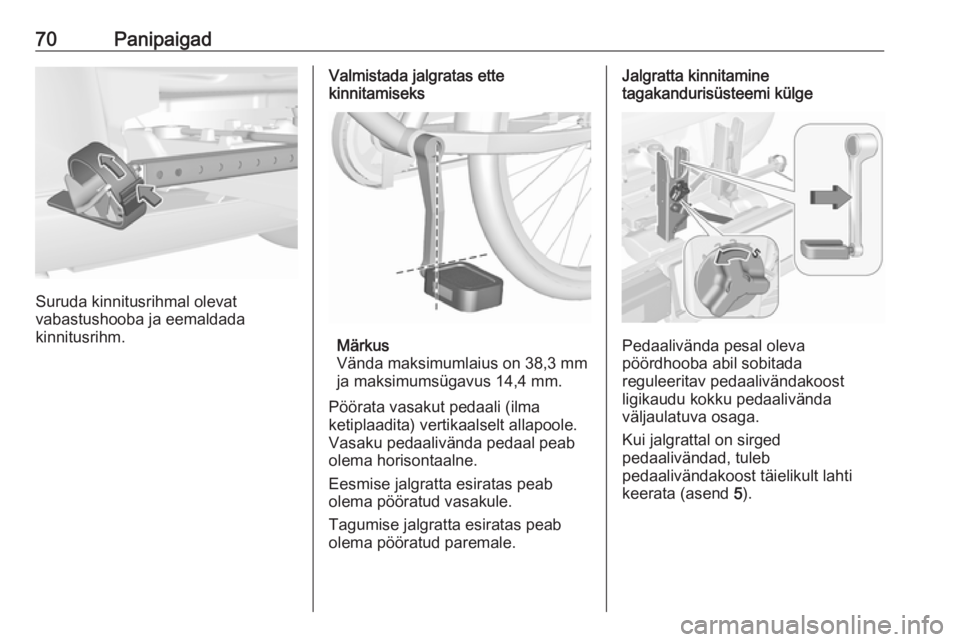

70Panipaigad
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.
Jalgratta kinnitamine
tagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
