2016.5 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

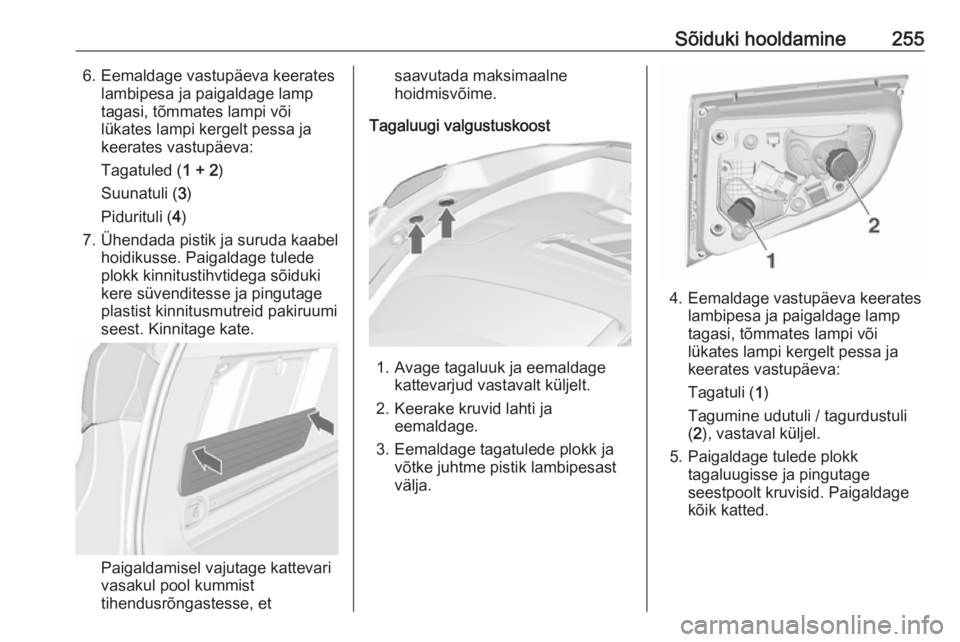

Sõiduki hooldamine2556. Eemaldage vastupäeva keerateslambipesa ja paigaldage lamp
tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuled ( 1 + 2)
Suunatuli ( 3)
Pidurituli ( 4)
7. Ühendada pistik ja suruda kaabel hoidikusse. Paigaldage tulede
plokk kinnitustihvtidega sõiduki
kere süvenditesse ja pingutage
plastist kinnitusmutreid pakiruumi
seest. Kinnitage kate.
Paigaldamisel vajutage kattevari
vasakul pool kummist
tihendusrõngastesse, et
saavutada maksimaalne
hoidmisvõime.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage kattevarjud vastavalt küljelt.
2. Keerake kruvid lahti ja eemaldage.
3. Eemaldage tagatulede plokk ja võtke juhtme pistik lambipesast
välja.
4. Eemaldage vastupäeva keerates lambipesa ja paigaldage lamp
tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
5. Paigaldage tulede plokk tagaluugisse ja pingutage
seestpoolt kruvisid. Paigaldage
kõik katted.

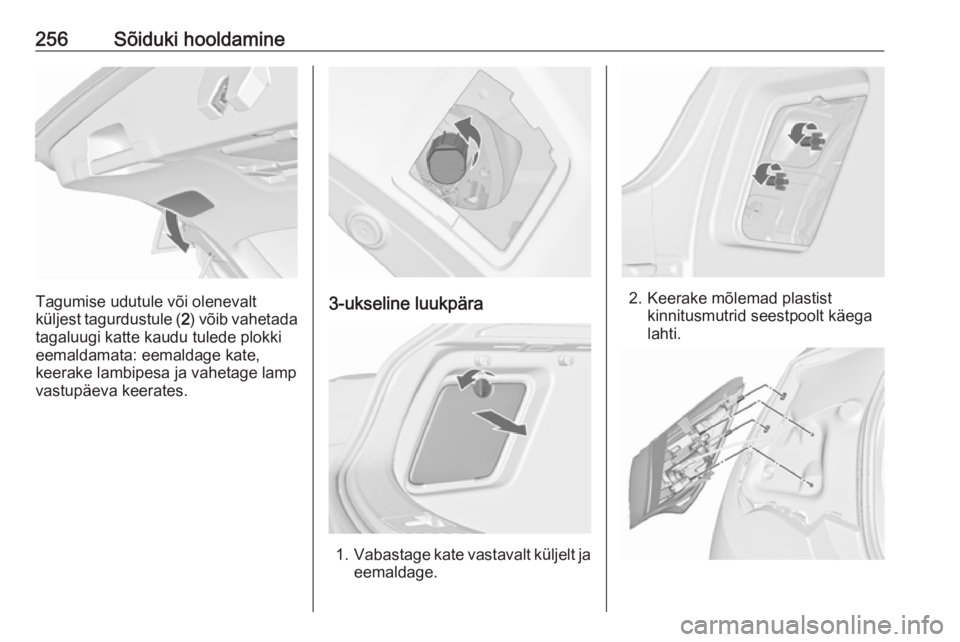

256Sõiduki hooldamine
Tagumise udutule või olenevalt
küljest tagurdustule ( 2) võib vahetada
tagaluugi katte kaudu tulede plokki
eemaldamata: eemaldage kate,
keerake lambipesa ja vahetage lamp
vastupäeva keerates.3-ukseline luukpära
1. Vabastage kate vastavalt küljelt ja
eemaldage.
2. Keerake mõlemad plastist kinnitusmutrid seestpoolt käega
lahti.

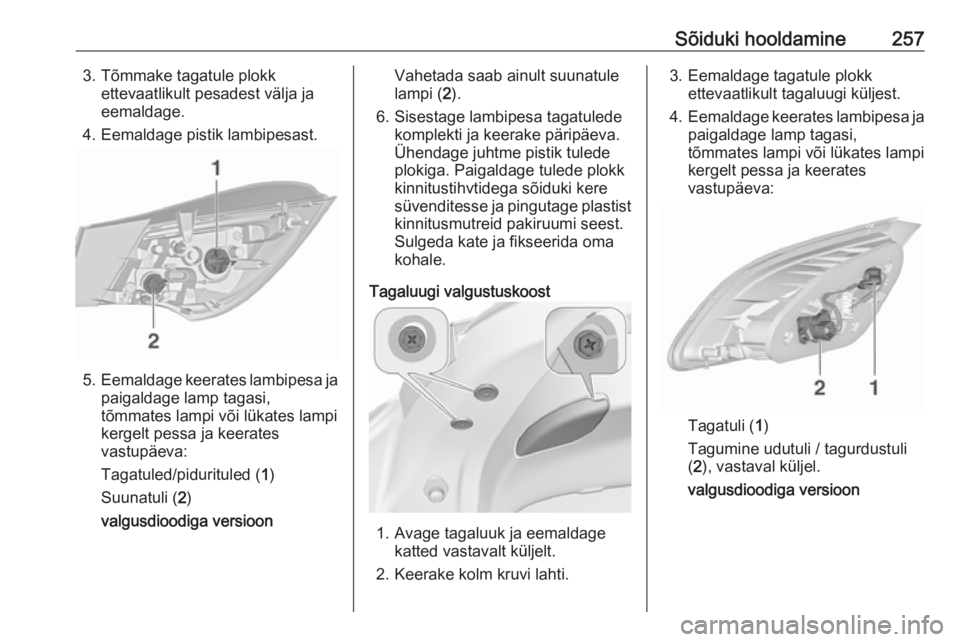

Sõiduki hooldamine2573. Tõmmake tagatule plokkettevaatlikult pesadest välja ja
eemaldage.
4. Eemaldage pistik lambipesast.
5. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
valgusdioodiga versioon
Vahetada saab ainult suunatule
lampi ( 2).
6. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Ühendage juhtme pistik tulede
plokiga. Paigaldage tulede plokk
kinnitustihvtidega sõiduki kere
süvenditesse ja pingutage plastist kinnitusmutreid pakiruumi seest.
Sulgeda kate ja fikseerida oma
kohale.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage katted vastavalt küljelt.
2. Keerake kolm kruvi lahti.
3. Eemaldage tagatule plokk ettevaatlikult tagaluugi küljest.
4. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
valgusdioodiga versioon

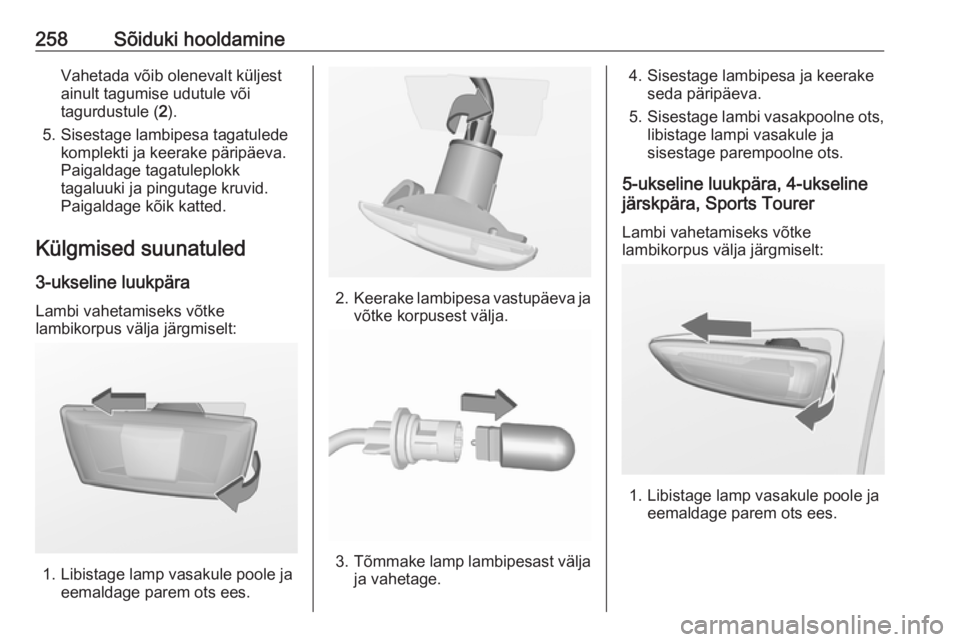

258Sõiduki hooldamineVahetada võib olenevalt küljest
ainult tagumise udutule või
tagurdustule ( 2).
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Paigaldage tagatuleplokk
tagaluuki ja pingutage kruvid.
Paigaldage kõik katted.
Külgmised suunatuled 3-ukseline luukpära
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.

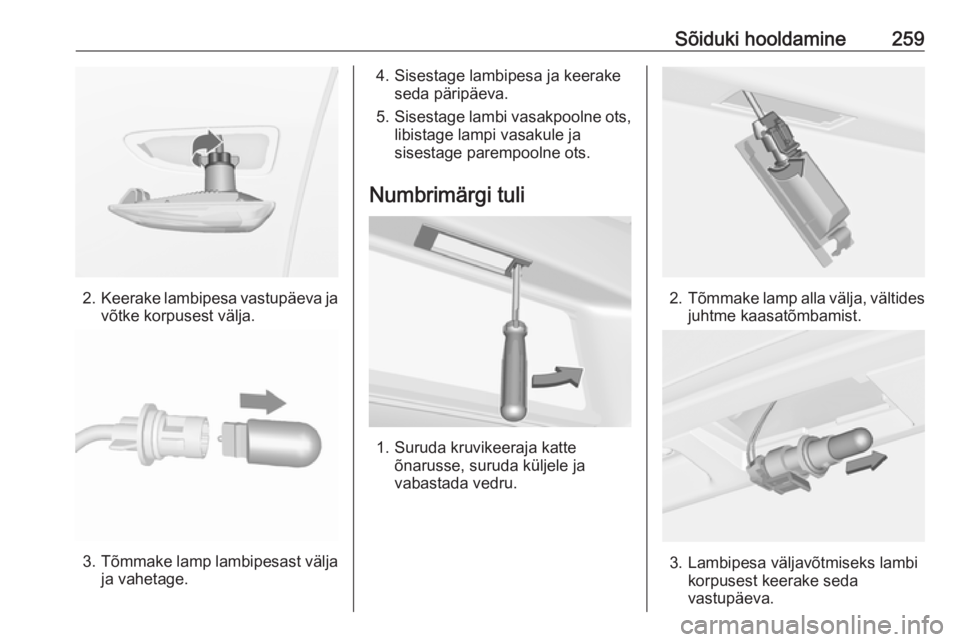

Sõiduki hooldamine259
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.

260Sõiduki hooldamine4.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Sisevalgustid Salongivalgusti, lugemisvalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

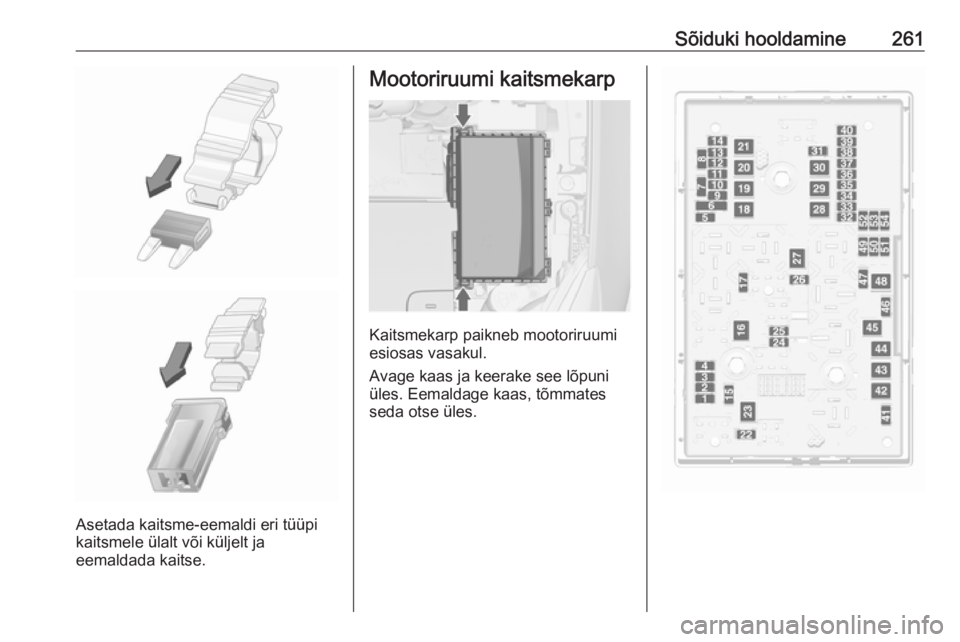

Sõiduki hooldamine261
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

262Sõiduki hooldamineNrVooluahel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse / süütesüs‐
teem4Kütuse sissepritse / süütesüs‐
teem5–6Peeglisoojendus / vargusvas‐
tane alarmsüsteem7Ventilaatori juhtimine / mootori
juhtplokk / käigukasti juhtplokk8Lambdaandur / mootori jahutus9Tagaakna andur10Sõiduki aku andur11Pakiruumi kaane vabastamine12Kohanduvad esituled / tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasipuhasti15Mootori juhtplokk16KäivitiNrVooluahel17Käigukasti juhtplokk18Tagaklaasisoojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrikeskus22Vasakpoolne kaugtuli (halogeen)23Esilaternate pesurisüsteem24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Käivitus- ja seiskamissüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32Turvapadi33Kohanduvad esituled / tulede
automaatjuhtimine34Heitgaaside ringlusNrVooluahel35Välispeegel / vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskmine juhtplokk40Esiklaasipesuri-/tagaklaasipesu‐
risüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Esiklaasipuhasti44Esiklaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine / kohan‐
duvad esituled51Õhusiiber52Lisasoojendi / diiselmootor
