2016.5 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

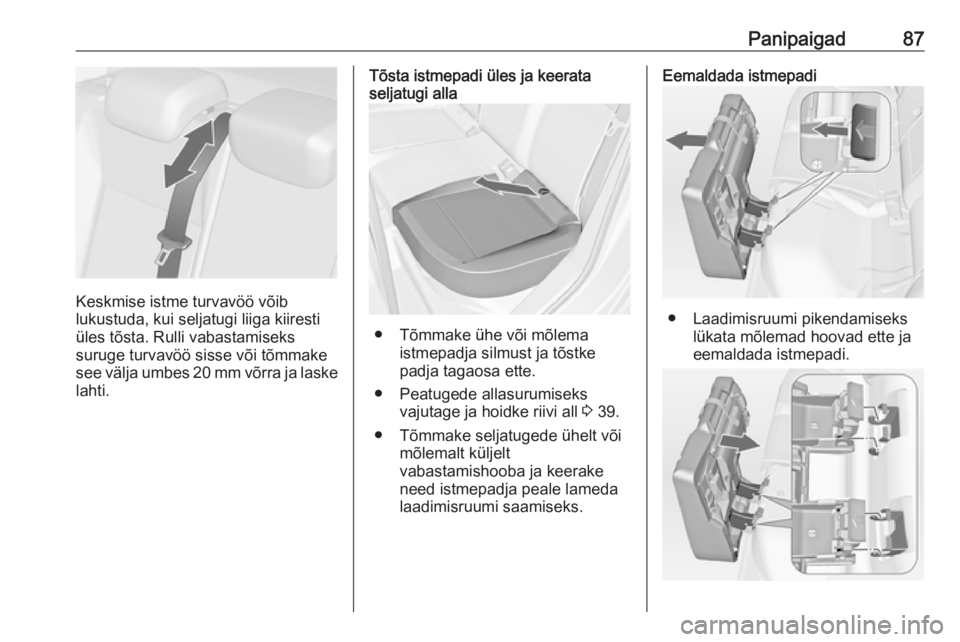

Panipaigad87
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake see välja umbes 20 mm võrra ja laske lahti.
Tõsta istmepadi üles ja keerata
seljatugi alla
● Tõmmake ühe või mõlema
istmepadja silmust ja tõstke
padja tagaosa ette.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 39.
● Tõmmake seljatugede ühelt või mõlemalt küljelt
vabastamishooba ja keerake need istmepadja peale lameda
laadimisruumi saamiseks.
Eemaldada istmepadi
● Laadimisruumi pikendamiseks lükata mõlemad hoovad ette ja
eemaldada istmepadi.

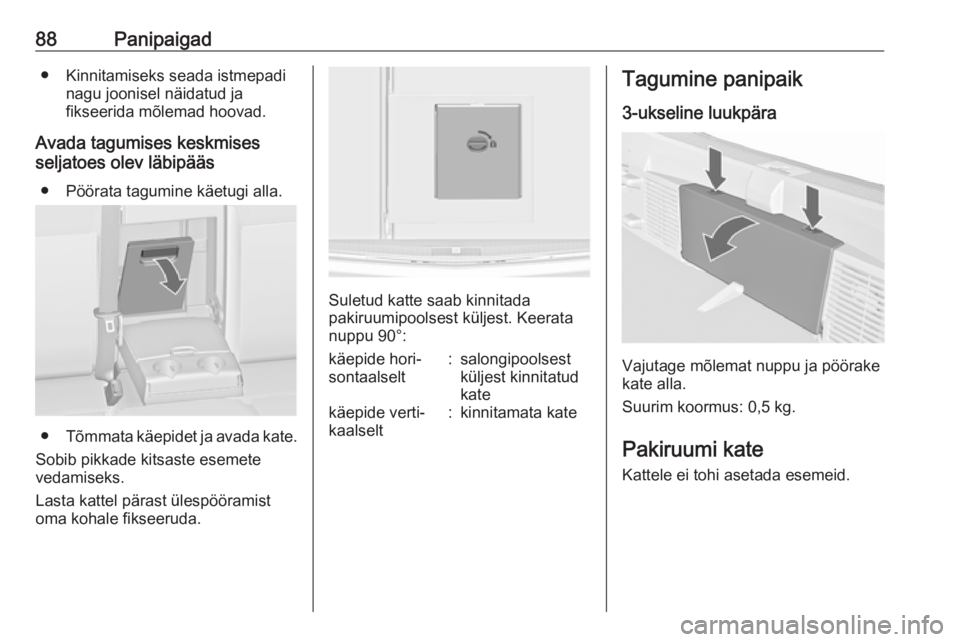

88Panipaigad● Kinnitamiseks seada istmepadinagu joonisel näidatud ja
fikseerida mõlemad hoovad.
Avada tagumises keskmises
seljatoes olev läbipääs
● Pöörata tagumine käetugi alla.
● Tõmmata käepidet ja avada kate.
Sobib pikkade kitsaste esemete
vedamiseks.
Lasta kattel pärast ülespööramist
oma kohale fikseeruda.
Suletud katte saab kinnitada
pakiruumipoolsest küljest. Keerata
nuppu 90°:
käepide hori‐
sontaalselt:salongipoolsest
küljest kinnitatud
katekäepide verti‐
kaalselt:kinnitamata kateTagumine panipaik
3-ukseline luukpära
Vajutage mõlemat nuppu ja pöörake
kate alla.
Suurim koormus: 0,5 kg.
Pakiruumi kate Kattele ei tohi asetada esemeid.

Panipaigad893-ukseline ja 5-ukseline luukpäraÄravõtmine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta kate tagant üles ja lükata eest
üles.
Eemaldada kate.
Kui muudetava kõrgusega kate on
paigaldatud keskmisse või ülemisse
asendisse, saab pakiruumi katet
hoida selle all.
Reguleeritava kõrgusega kate
3 91.
Paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Sport-tourer
Katte sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Katte avamine
Tõmmata katte otsas olevat käepidet
taha ja alla. See rullub automaatselt
kokku.

90PanipaigadKate ülemises asendis
Lükata katte otsas olev käepide alla.
Katte tagaosa suunatakse
automaatselt üles.
Katte eemaldamine
Avada pakiruumi kate.
Tõmmata paremal asetsevat
vabastushooba üles ja hoida seda
ülal. Tõsta katet kõigepealt paremalt
poolt ja eemaldada hoidikutest.
Eemaldatud katet võib hoida
pakiruumi põranda all, nagu joonisel
näidatud.
Pakiruumi põrandaaluse panipaiga
kate 3 91.
Katte paigaldamine
Panna pakiruumi katte vasak pool
õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.

Panipaigad91Põrandaaluse panipaigakaas
Tagumine põrandakate,
3-ukseline luukpära, 5-ukseline
luukpära
Pakiruumi põrandaaluse panipaiga
kaane saab üles tõsta. Kinnitage
silmus pakiruumi katte alumisel küljel oleva haagi külge.
Ettevaatust
Kasutada konksu ainult
tagapõrandakatte ja reguleeritava
kõrgusega katte kinnitamiseks.
Reguleeritava kõrgusega kate,
3-ukseline luukpära, 5-ukseline
luukpära
Reguleeritava kõrgusega katet saab
paigaldada kolme asendisse:
● vahetult tagumise põranda katte kohale ( 1)
● keskmisse asendisse ( 2)
● ülemisse asendisse ( 3)
Ettevaatust
Kontrollida, et reguleeritava
kõrgusega katte ees- ja tagaosa on kinnitatud samale kõrgusele.
Tõstmine
Katte tõstmiseks ülemisse asendisse
tõmmata rihma tahapoole ja tõsta
katte tagaserv vastavate tugede
peale.

92PanipaigadLangetamine
Katte langetamiseks tõmmake rihma
tahapoole ja samal ajal lükake alla katte esiosa keskkoht.
Ettevaatust
Madalsagedusvaljuhääldigasõidukitel ei tohi langetada
reguleeritava kõrgusega katet
asendisse 1.
Madalsagedusvaljuhääldi võib
saada kahjustada.
Märkus
● Kui kate on paigutatud asendisse
2 või 3 saab tagumise
põrandakatte ja reguleeritava
kõrgusega katte vahelist ruumi kasutada panipaigana.
● Kui reguleeritava kõrgusega kate
on paigaldatud asendisse 1 või
2 , saab selle üles tõsta ja
rihmaga kinni haakida.
● Kui tagaistmete seljatoed on pööratud ettepoole, tekib katte
paigaldamisel asendisse 2
peaaegu täiesti tasane
laadimisruum.
● Külgkatteid saab avada (nt tagatulede lampide vahetamisel)
ainult siis, kui reguleeritava
kõrgusega kate on paigutatud
asendisse 1 või 2.Ettevaatust
Reguleeritava kõrgusega katte
kandevõime ei ületa 100 kg.
Pakiruumi põrandakate,
Sport-tourer
Tõsta pakiruumi põrandakate
käepidemest tõmmates üles. Pöörata
kate kokku ja panna tagaistmete
taha.
Pakiruumi põrandakatte alust
hoiuruumi võib talaga osadeks
jagada.

Panipaigad93
Seada tala küljeseintes olevatesse
süvenditesse.
Ettevaatust
Raskete esemete vedamisel
pakiruumis seadke tala kõige
tagumisse süvendisse. Vastasel
juhul võite tagumist põrandakate
kahjustada.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Kinnitusaasad on kättesaadavad
ainult siis, kui põrandaaluse
panipaiga kaas on alumises asendis
3 91.
Pagasisüsteem FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ● adapteritest
● võrktaskutest
● konksudest
● tööriistakast
● rihmakomplekt
Komponendid kinnitatakse adapterite
ja konksude abil kahe külgpaneelides oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.

94PanipaigadMuudetava asendiga eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.
Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
