2016.5 OPEL ASTRA J Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine2473. Keerake kolm kruvi lahti jaeemaldage udutulede plokk
kaitseraualt.
4. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
5. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
6. Paigaldage ja sisestage lambipesa peegeldisse, keerake
pesa päripäeva ja kinnitage pistik.
7. Paigaldage udutulede plokk kaitseraua külge ja kinnitage
kolme kruviga.
8. Paigaldage suunatulede plokk kaitseraua külge ja kinnitage kahe
kruviga.
9. Kinnitage mõlemad katted.
3-ukseline luukpära
1. Vabastage kate süvendist kruvikeerajaga kangutades ja
eemaldage kate.
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.

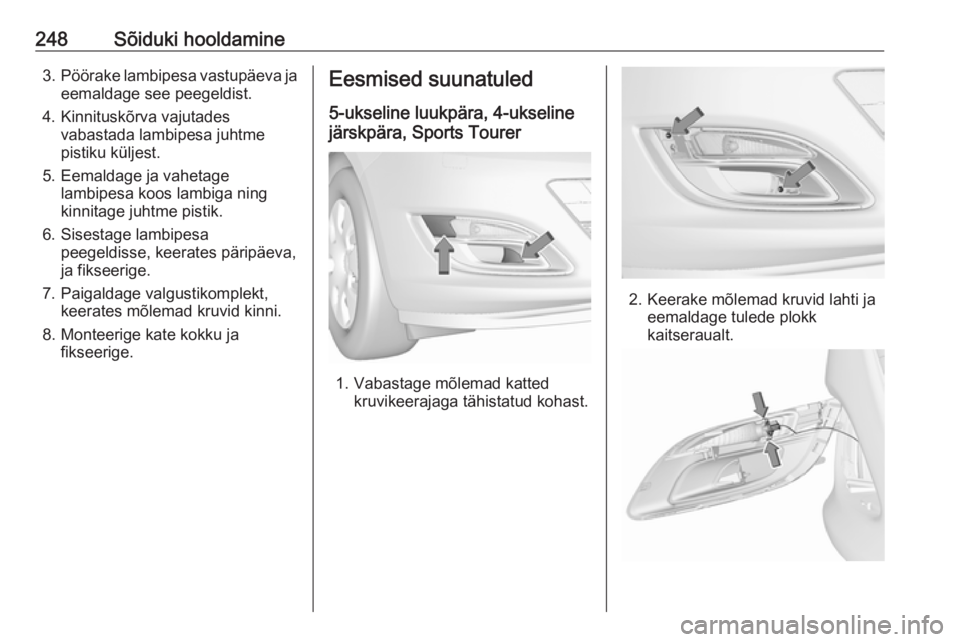

248Sõiduki hooldamine3.Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
4. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
5. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
6. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
7. Paigaldage valgustikomplekt, keerates mõlemad kruvid kinni.
8. Monteerige kate kokku ja fikseerige.Eesmised suunatuled
5-ukseline luukpära, 4-ukseline
järskpära, Sports Tourer
1. Vabastage mõlemad katted kruvikeerajaga tähistatud kohast.
2. Keerake mõlemad kruvid lahti jaeemaldage tulede plokk
kaitseraualt.

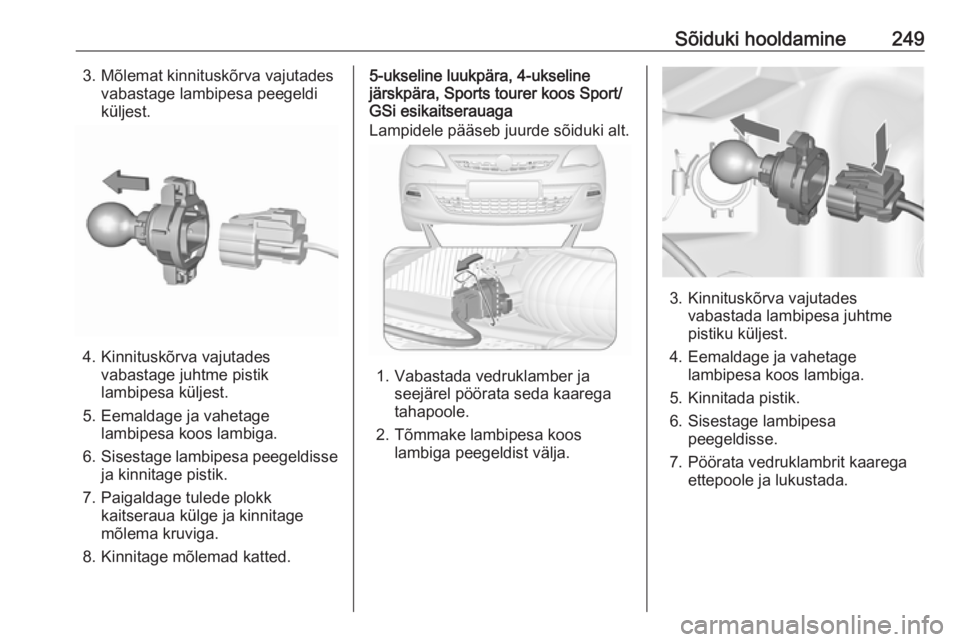

Sõiduki hooldamine2493. Mõlemat kinnituskõrva vajutadesvabastage lambipesa peegeldi
küljest.
4. Kinnituskõrva vajutades vabastage juhtme pistik
lambipesa küljest.
5. Eemaldage ja vahetage lambipesa koos lambiga.
6. Sisestage lambipesa peegeldisse
ja kinnitage pistik.
7. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
8. Kinnitage mõlemad katted.
5-ukseline luukpära, 4-ukseline
järskpära, Sports tourer koos Sport/
GSi esikaitserauaga
Lampidele pääseb juurde sõiduki alt.
1. Vabastada vedruklamber ja seejärel pöörata seda kaarega
tahapoole.
2. Tõmmake lambipesa koos lambiga peegeldist välja.
3. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
4. Eemaldage ja vahetage lambipesa koos lambiga.
5. Kinnitada pistik.
6. Sisestage lambipesa peegeldisse.
7. Pöörata vedruklambrit kaarega ettepoole ja lukustada.

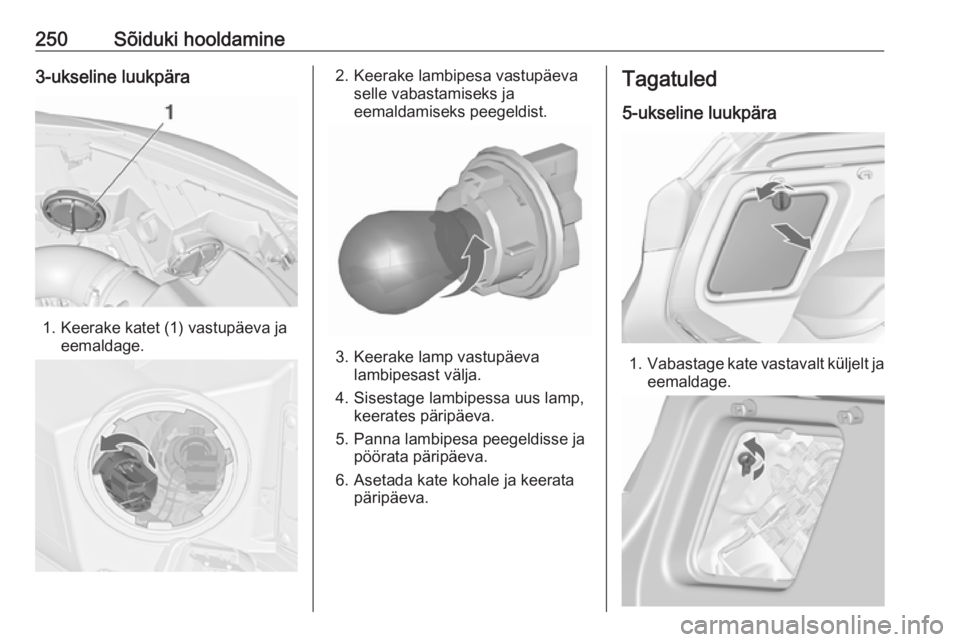

250Sõiduki hooldamine3-ukseline luukpära
1. Keerake katet (1) vastupäeva jaeemaldage.
2. Keerake lambipesa vastupäevaselle vabastamiseks ja
eemaldamiseks peegeldist.
3. Keerake lamp vastupäeva lambipesast välja.
4. Sisestage lambipessa uus lamp, keerates päripäeva.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Tagatuled
5-ukseline luukpära
1. Vabastage kate vastavalt küljelt ja
eemaldage.

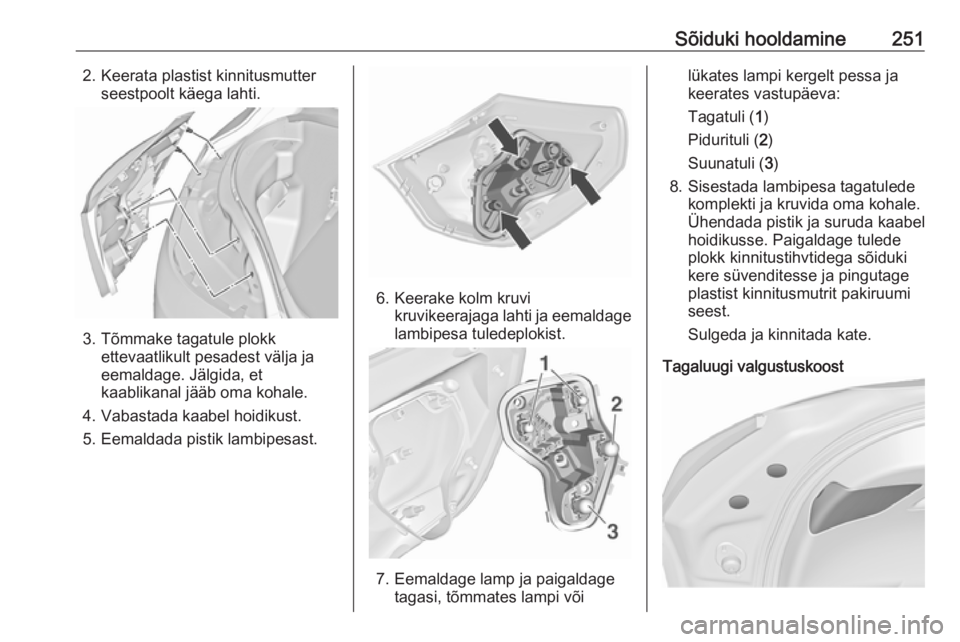

Sõiduki hooldamine2512. Keerata plastist kinnitusmutterseestpoolt käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Vabastada kaabel hoidikust. 5. Eemaldada pistik lambipesast.
6. Keerake kolm kruvi kruvikeerajaga lahti ja eemaldagelambipesa tuledeplokist.
7. Eemaldage lamp ja paigaldage tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuli ( 1)
Pidurituli ( 2)
Suunatuli ( 3)
8. Sisestada lambipesa tagatulede komplekti ja kruvida oma kohale.
Ühendada pistik ja suruda kaabel
hoidikusse. Paigaldage tulede
plokk kinnitustihvtidega sõiduki
kere süvenditesse ja pingutage
plastist kinnitusmutrit pakiruumi
seest.
Sulgeda ja kinnitada kate.
Tagaluugi valgustuskoost

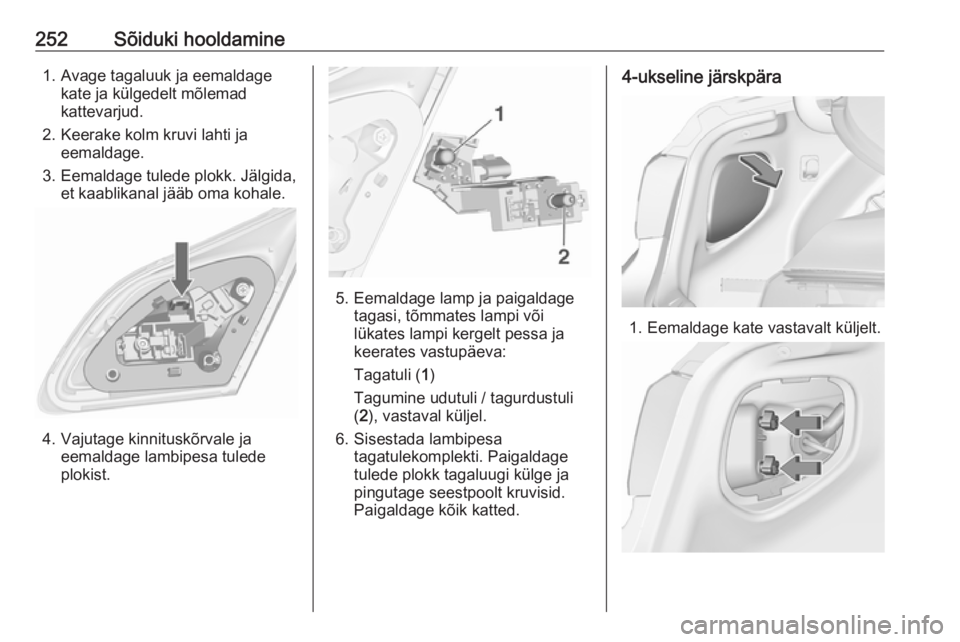

252Sõiduki hooldamine1. Avage tagaluuk ja eemaldagekate ja külgedelt mõlemad
kattevarjud.
2. Keerake kolm kruvi lahti ja eemaldage.
3. Eemaldage tulede plokk. Jälgida, et kaablikanal jääb oma kohale.
4. Vajutage kinnituskõrvale jaeemaldage lambipesa tulede
plokist.
5. Eemaldage lamp ja paigaldage tagasi, tõmmates lampi või
lükates lampi kergelt pessa ja
keerates vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
6. Sisestada lambipesa tagatulekomplekti. Paigaldage
tulede plokk tagaluugi külge ja
pingutage seestpoolt kruvisid.
Paigaldage kõik katted.
4-ukseline järskpära
1. Eemaldage kate vastavalt küljelt.

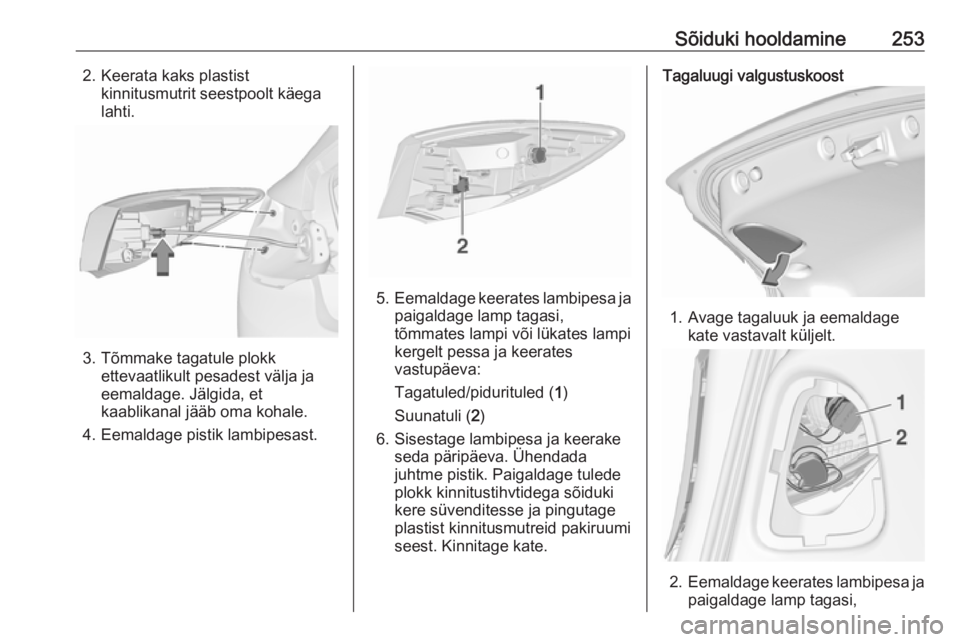

Sõiduki hooldamine2532. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Eemaldage pistik lambipesast.
5. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
6. Sisestage lambipesa ja keerake seda päripäeva. Ühendada
juhtme pistik. Paigaldage tulede
plokk kinnitustihvtidega sõiduki
kere süvenditesse ja pingutage
plastist kinnitusmutreid pakiruumi
seest. Kinnitage kate.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage kate vastavalt küljelt.
2.Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,

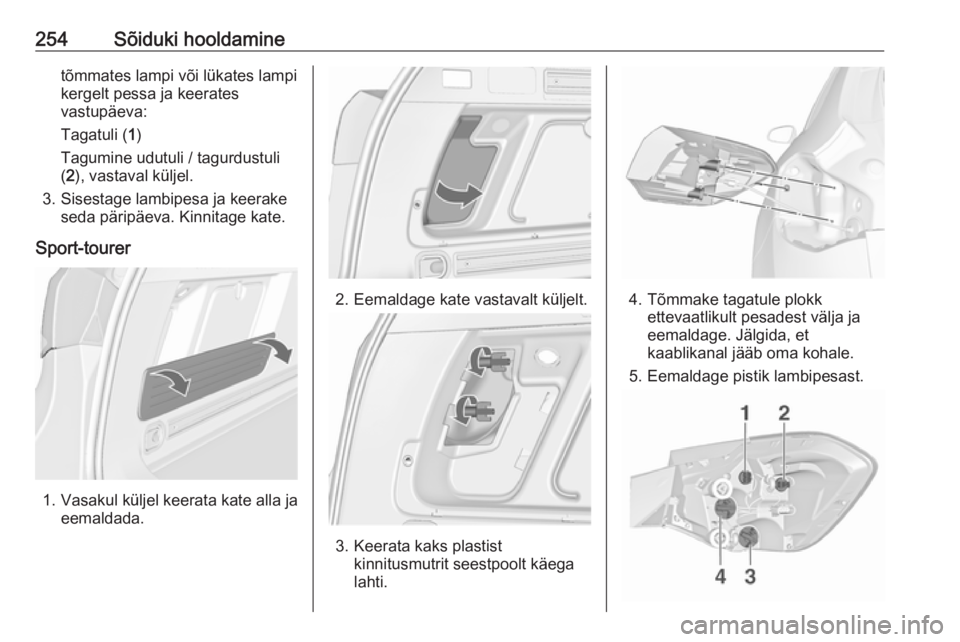

254Sõiduki hooldaminetõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
3. Sisestage lambipesa ja keerake seda päripäeva. Kinnitage kate.
Sport-tourer
1. Vasakul küljel keerata kate alla ja eemaldada.
2. Eemaldage kate vastavalt küljelt.
3. Keerata kaks plastist
kinnitusmutrit seestpoolt käega
lahti.
4. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
5. Eemaldage pistik lambipesast.
