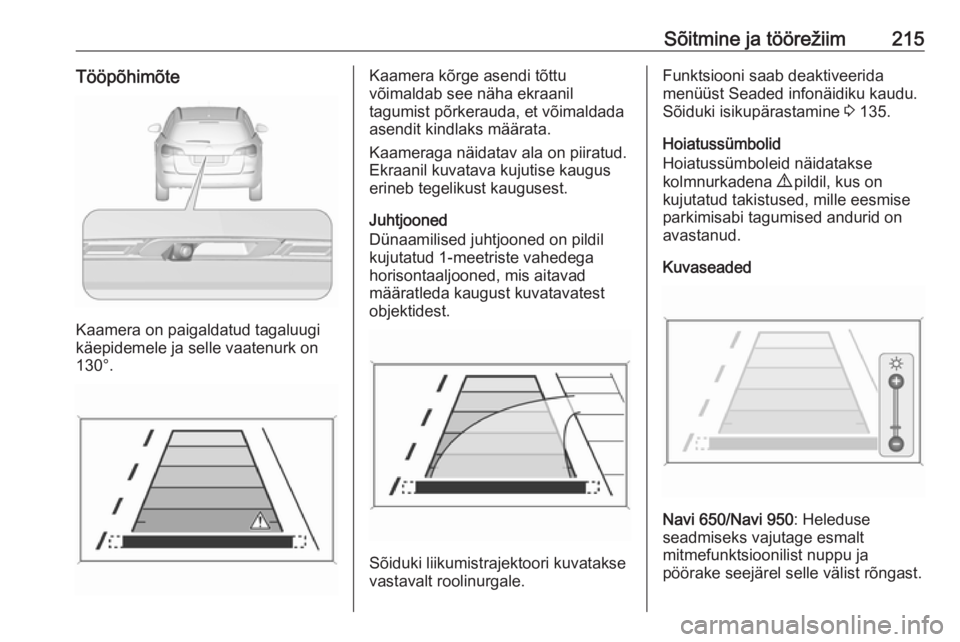

Sõitmine ja töörežiim215Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni saab deaktiveerida
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 135.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
Kuvaseaded
Navi 650/Navi 950 : Heleduse
seadmiseks vajutage esmalt
mitmefunktsioonilist nuppu ja
pöörake seejärel selle välist rõngast.

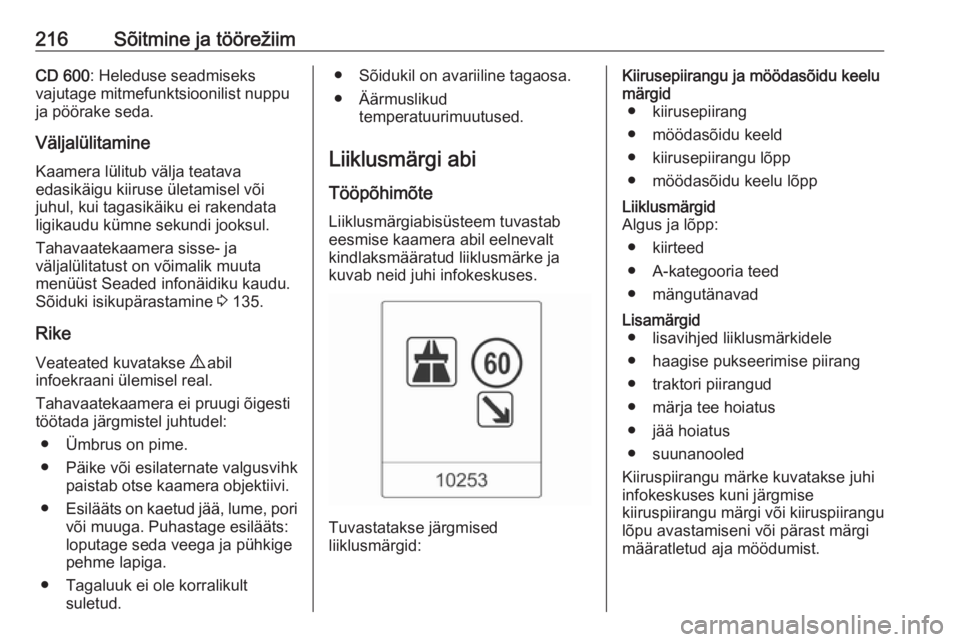

216Sõitmine ja töörežiimCD 600: Heleduse seadmiseks
vajutage mitmefunktsioonilist nuppu
ja pöörake seda.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või
juhul, kui tagasikäiku ei rakendata
ligikaudu kümne sekundi jooksul.
Tahavaatekaamera sisse- ja
väljalülitatust on võimalik muuta
menüüst Seaded infonäidiku kaudu. Sõiduki isikupärastamine 3 135.
Rike Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Tagaluuk ei ole korralikult suletud.● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.
Liiklusmärgi abi
Tööpõhimõte Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
● kiirteed
● A-kategooria teed
● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● suunanooled
Kiiruspiirangu märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu avastamiseni või pärast märgi
määratletud aja möödumist.

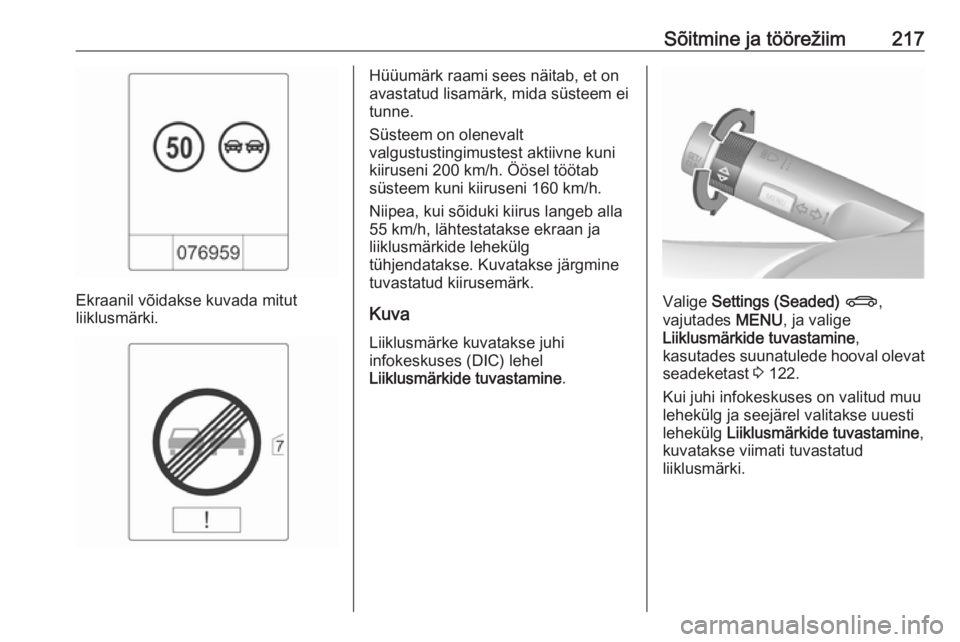

Sõitmine ja töörežiim217
Ekraanil võidakse kuvada mitut
liiklusmärki.
Hüüumärk raami sees näitab, et on
avastatud lisamärk, mida süsteem ei
tunne.
Süsteem on olenevalt
valgustustingimustest aktiivne kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Niipea, kui sõiduki kiirus langeb alla
55 km/h, lähtestatakse ekraan ja
liiklusmärkide lehekülg
tühjendatakse. Kuvatakse järgmine
tuvastatud kiirusemärk.
Kuva Liiklusmärke kuvatakse juhi
infokeskuses (DIC) lehel
Liiklusmärkide tuvastamine .
Valige Settings (Seaded) X ,
vajutades MENU, ja valige
Liiklusmärkide tuvastamine ,
kasutades suunatulede hooval olevat seadeketast 3 122.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
lehekülg Liiklusmärkide tuvastamine ,
kuvatakse viimati tuvastatud
liiklusmärki.

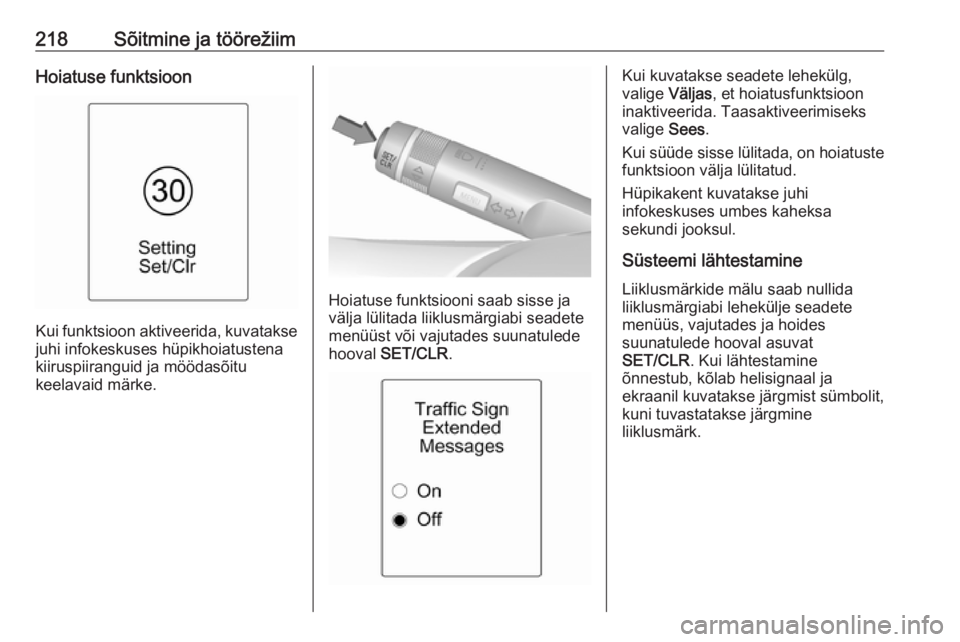

218Sõitmine ja töörežiimHoiatuse funktsioon
Kui funktsioon aktiveerida, kuvataksejuhi infokeskuses hüpikhoiatustena
kiiruspiiranguid ja möödasõitu
keelavaid märke.
Hoiatuse funktsiooni saab sisse ja
välja lülitada liiklusmärgiabi seadete
menüüst või vajutades suunatulede
hooval SET/CLR .
Kui kuvatakse seadete lehekülg,
valige Väljas, et hoiatusfunktsioon
inaktiveerida. Taasaktiveerimiseks
valige Sees.
Kui süüde sisse lülitada, on hoiatuste
funktsioon välja lülitatud.
Hüpikakent kuvatakse juhi
infokeskuses umbes kaheksa
sekundi jooksul.
Süsteemi lähtestamine
Liiklusmärkide mälu saab nullida
liiklusmärgiabi lehekülje seadete menüüs, vajutades ja hoides
suunatulede hooval asuvat
SET/CLR . Kui lähtestamine
õnnestub, kõlab helisignaal ja
ekraanil kuvatakse järgmist sümbolit, kuni tuvastatakse järgmine
liiklusmärk.

Sõitmine ja töörežiim219
Teatud juhtudel lähtestab süsteem
liiklusmärgiabi automaatselt.
Rike Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
● Esiklaasi piirkond, mille taga asub kaamera, ei ole puhas.
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
Sellisel juhul kuvatakse juhi
infokeskuses No Traffic Sign
Detection due to Weather
(Liiklusmärki ei tuvastatud
ilmaolude tõttu) .
● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärkide Viini
konventsioonile (Wiener
Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid
teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
● Suunatuled ei tööta.
● Piduripedaali ei rakendata.
● Gaasipedaali ei kasutata, ei toimu kiirendust.
● Rooli ei kasutata.
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.

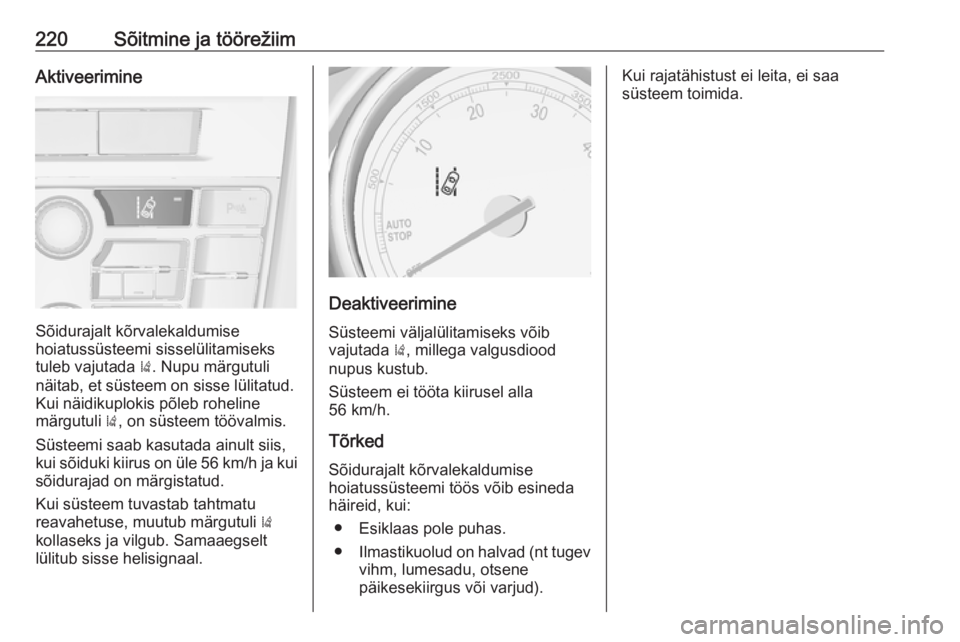

220Sõitmine ja töörežiimAktiveerimine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada ). Nupu märgutuli
näitab, et süsteem on sisse lülitatud.
Kui näidikuplokis põleb roheline
märgutuli ), on süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Deaktiveerimine
Süsteemi väljalülitamiseks võib
vajutada ), millega valgusdiood
nupus kustub.
Süsteem ei tööta kiirusel alla
56 km/h.
Tõrked
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
● Esiklaas pole puhas.
● Ilmastikuolud on halvad (nt tugev
vihm, lumesadu, otsene
päikesekiirgus või varjud).
Kui rajatähistust ei leita, ei saa
süsteem toimida.

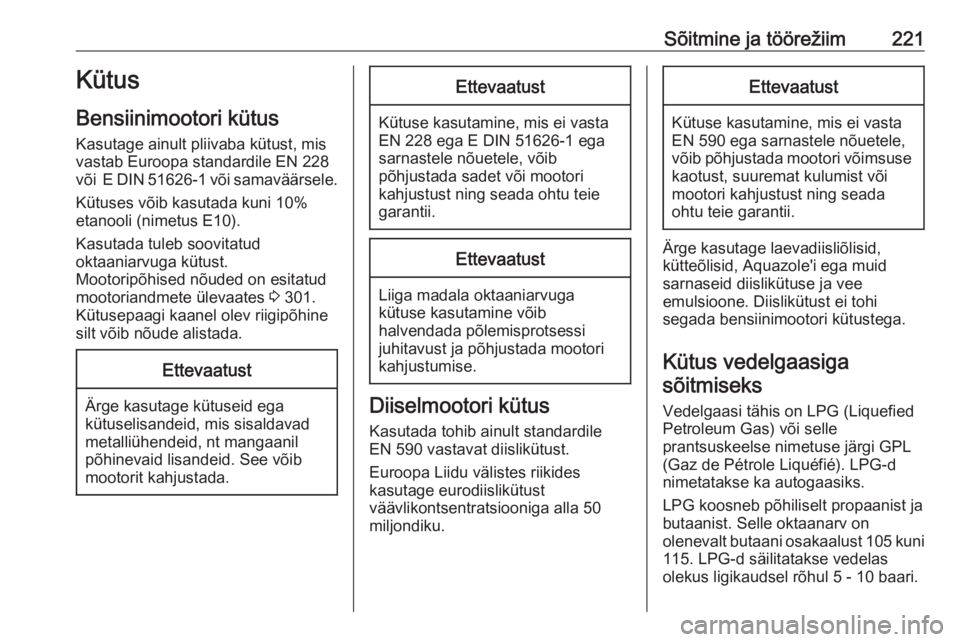

Sõitmine ja töörežiim221Kütus
Bensiinimootori kütus Kasutage ainult pliivaba kütust, mis
vastab Euroopa standardile EN 228
või E DIN 51626-1 või samaväärsele.
Kütuses võib kasutada kuni 10%
etanooli (nimetus E10).
Kasutada tuleb soovitatud
oktaaniarvuga kütust.
Mootoripõhised nõuded on esitatud
mootoriandmete ülevaates 3 301.
Kütusepaagi kaanel olev riigipõhine silt võib nõude alistada.Ettevaatust
Ärge kasutage kütuseid egakütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust ning seada ohtu teie
garantii.
Ettevaatust
Liiga madala oktaaniarvuga
kütuse kasutamine võib
halvendada põlemisprotsessi
juhitavust ja põhjustada mootori
kahjustumise.
Diiselmootori kütus
Kasutada tohib ainult standardileEN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla 50
miljondiku.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.
Ärge kasutage laevadiisliõlisid,
kütteõlisid, Aquazole'i ega muid
sarnaseid diislikütuse ja vee
emulsioone. Diislikütust ei tohi
segada bensiinimootori kütustega.
Kütus vedelgaasigasõitmiseks
Vedelgaasi tähis on LPG (Liquefied
Petroleum Gas) või selle
prantsuskeelse nimetuse järgi GPL
(Gaz de Pétrole Liquéfié). LPG-d
nimetatakse ka autogaasiks.
LPG koosneb põhiliselt propaanist ja
butaanist. Selle oktaanarv on
olenevalt butaani osakaalust 105 kuni 115. LPG-d säilitatakse vedelas
olekus ligikaudsel rõhul 5 - 10 baari.

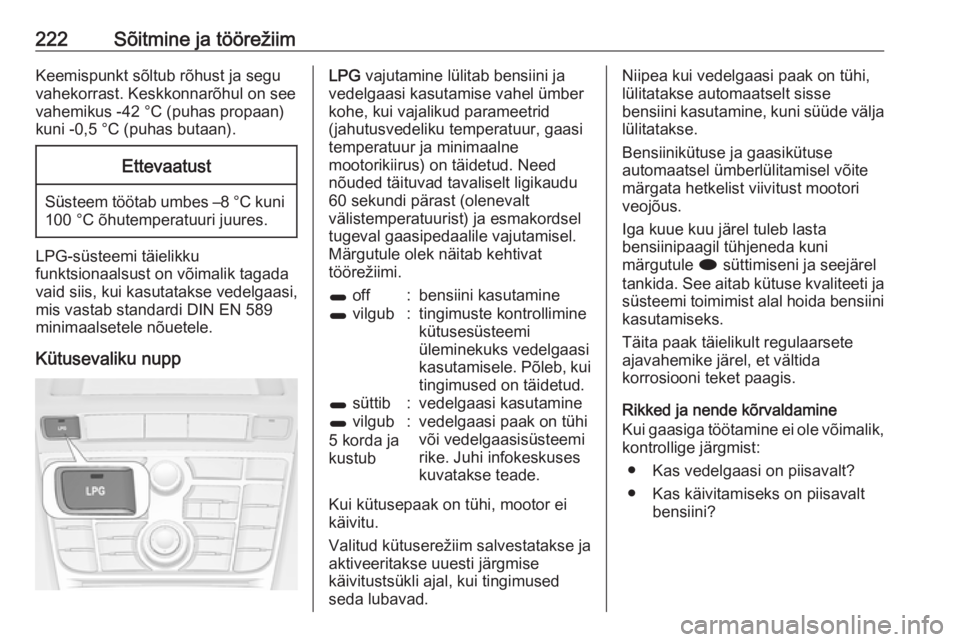

222Sõitmine ja töörežiimKeemispunkt sõltub rõhust ja segu
vahekorrast. Keskkonnarõhul on see
vahemikus -42 °C (puhas propaan)
kuni -0,5 °C (puhas butaan).Ettevaatust
Süsteem töötab umbes –8 °C kuni 100 °C õhutemperatuuri juures.
LPG-süsteemi täielikku
funktsionaalsust on võimalik tagada
vaid siis, kui kasutatakse vedelgaasi,
mis vastab standardi DIN EN 589
minimaalsetele nõuetele.
Kütusevaliku nupp
LPG vajutamine lülitab bensiini ja
vedelgaasi kasutamise vahel ümber
kohe, kui vajalikud parameetrid
(jahutusvedeliku temperatuur, gaasi
temperatuur ja minimaalne
mootorikiirus) on täidetud. Need
nõuded täituvad tavaliselt ligikaudu
60 sekundi pärast (olenevalt
välistemperatuurist) ja esmakordsel
tugeval gaasipedaalile vajutamisel.
Märgutule olek näitab kehtivat
töörežiimi.1 off:bensiini kasutamine1 vilgub:tingimuste kontrollimine
kütusesüsteemi
üleminekuks vedelgaasi
kasutamisele. Põleb, kui tingimused on täidetud.1 süttib:vedelgaasi kasutamine1 vilgub
5 korda ja
kustub:vedelgaasi paak on tühi
või vedelgaasisüsteemi
rike. Juhi infokeskuses
kuvatakse teade.
Kui kütusepaak on tühi, mootor ei
käivitu.
Valitud kütuserežiim salvestatakse ja
aktiveeritakse uuesti järgmise
käivitustsükli ajal, kui tingimused
seda lubavad.
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja
lülitatakse.
Bensiinikütuse ja gaasikütuse
automaatsel ümberlülitamisel võite
märgata hetkelist viivitust mootori
veojõus.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule i süttimiseni ja seejärel
tankida. See aitab kütuse kvaliteeti ja süsteemi toimimist alal hoida bensiinikasutamiseks.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Rikked ja nende kõrvaldamine
Kui gaasiga töötamine ei ole võimalik,
kontrollige järgmist:
● Kas vedelgaasi on piisavalt?
● Kas käivitamiseks on piisavalt bensiini?
