2016.5 OPEL ASTRA J Instruksjonsbok

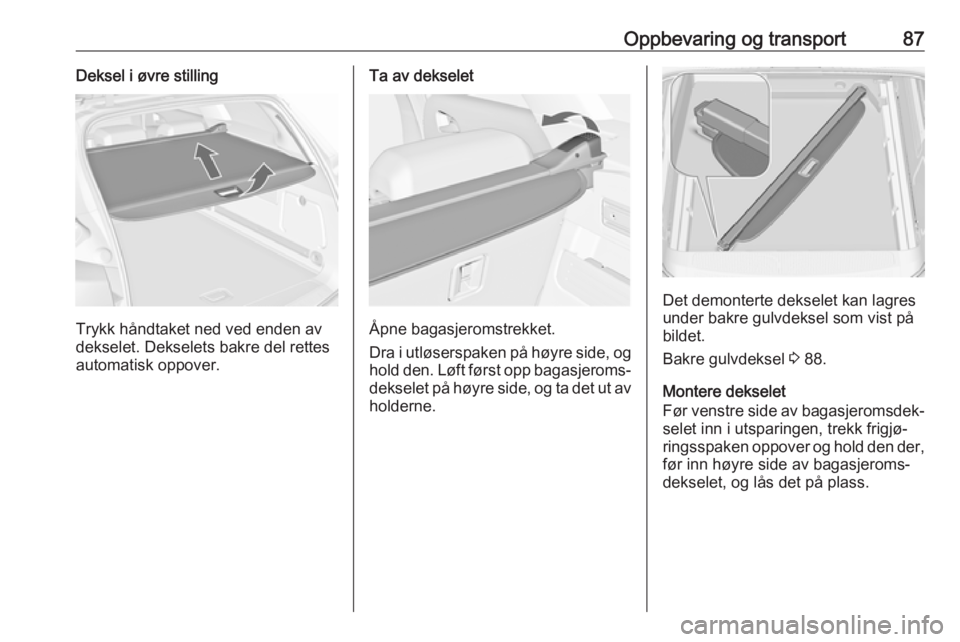

Oppbevaring og transport87Deksel i øvre stilling
Trykk håndtaket ned ved enden av
dekselet. Dekselets bakre del rettes
automatisk oppover.
Ta av dekselet
Åpne bagasjeromstrekket.
Dra i utløserspaken på høyre side, og
hold den. Løft først opp bagasjeroms‐ dekselet på høyre side, og ta det ut av holderne.
Det demonterte dekselet kan lagres
under bakre gulvdeksel som vist på
bildet.
Bakre gulvdeksel 3 88.
Montere dekselet
Før venstre side av bagasjeromsdek‐
selet inn i utsparingen, trekk frigjø‐
ringsspaken oppover og hold den der, før inn høyre side av bagasjeroms‐
dekselet, og lås det på plass.

88Oppbevaring og transportBakre oppbevaringsrom‐deksel
Bakre gulvdeksel, 3-dørs kombi,
5-dørs kombi
Det bakre gulvdekselet kan løftes
opp. Fest løkken i kroken på siden
nede på bagasjeromsdekselet.
Merk
Kroken må bare brukes til å henge opp det bakre gulvdekselet og dethøydejusterbare dekselet.
Høydejusterbart deksel, 3-dørs
kombi, 5-dørs kombi
Det høydejusterbare dekselet kan
monteres i tre posisjoner:
● like over det bakre gulvdekselet (1 )
● i en midtstilling ( 2),
● i en øvre stilling ( 3)
Merk
Pass på at den fremre og bakre
delen av det høydejusterbare dek‐ selet er festet på samme nivå.
Løfte
Dekselet løftes til en høyere stilling
ved å trekke stroppen bakover og
løfte bakkanten av dekselet på de til‐
hørende holderne.

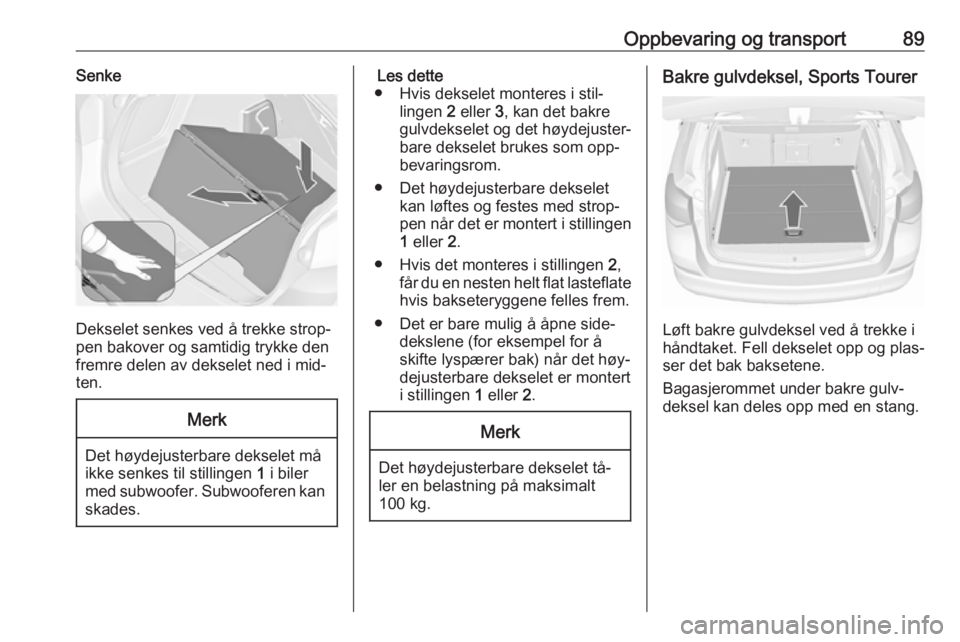

Oppbevaring og transport89Senke
Dekselet senkes ved å trekke strop‐
pen bakover og samtidig trykke den
fremre delen av dekselet ned i mid‐
ten.
Merk
Det høydejusterbare dekselet må
ikke senkes til stillingen 1 i biler
med subwoofer. Subwooferen kan skades.
Les dette
● Hvis dekselet monteres i stil‐ lingen 2 eller 3, kan det bakre
gulvdekselet og det høydejuster‐ bare dekselet brukes som opp‐
bevaringsrom.
● Det høydejusterbare dekselet kan løftes og festes med strop‐
pen når det er montert i stillingen
1 eller 2.
● Hvis det monteres i stillingen 2,
får du en nesten helt flat lasteflate
hvis bakseteryggene felles frem.
● Det er bare mulig å åpne side‐ dekslene (for eksempel for å
skifte lyspærer bak) når det høy‐
dejusterbare dekselet er montert
i stillingen 1 eller 2.Merk
Det høydejusterbare dekselet tå‐
ler en belastning på maksimalt
100 kg.
Bakre gulvdeksel, Sports Tourer
Løft bakre gulvdeksel ved å trekke i
håndtaket. Fell dekselet opp og plas‐ ser det bak baksetene.
Bagasjerommet under bakre gulv‐
deksel kan deles opp med en stang.

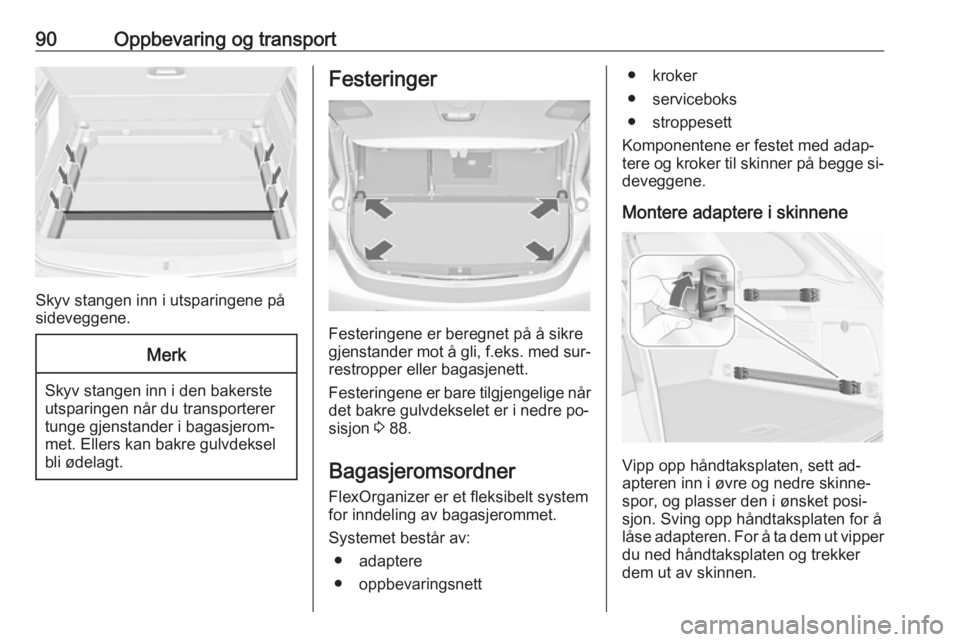

90Oppbevaring og transport
Skyv stangen inn i utsparingene på
sideveggene.
Merk
Skyv stangen inn i den bakerste utsparingen når du transporterer
tunge gjenstander i bagasjerom‐
met. Ellers kan bakre gulvdeksel
bli ødelagt.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Festeringene er bare tilgjengelige når
det bakre gulvdekselet er i nedre po‐ sisjon 3 88.
Bagasjeromsordner
FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ● adaptere
● oppbevaringsnett
● kroker
● serviceboks
● stroppesett
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐ deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.

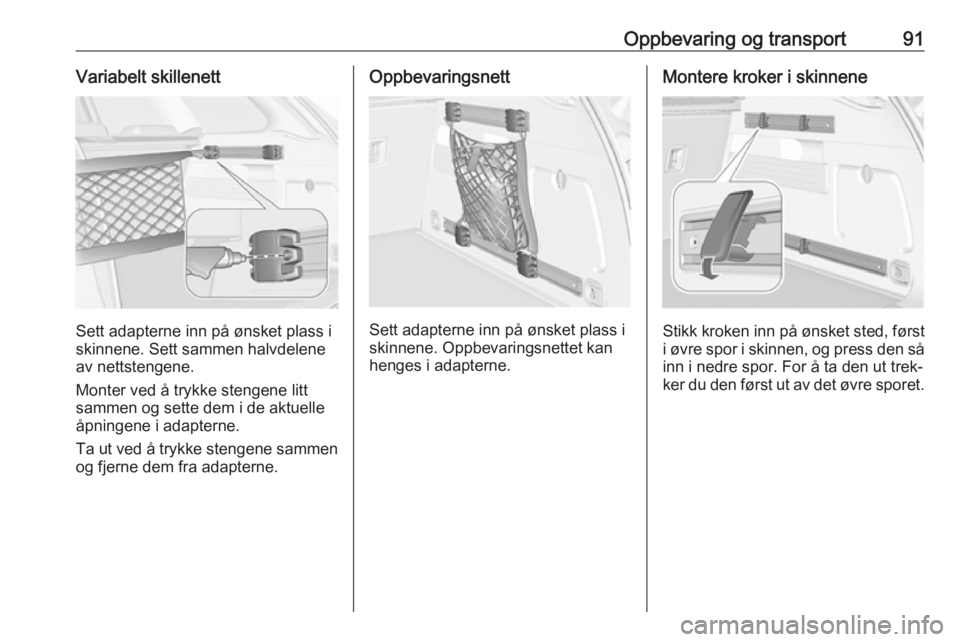

Oppbevaring og transport91Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, først i øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.

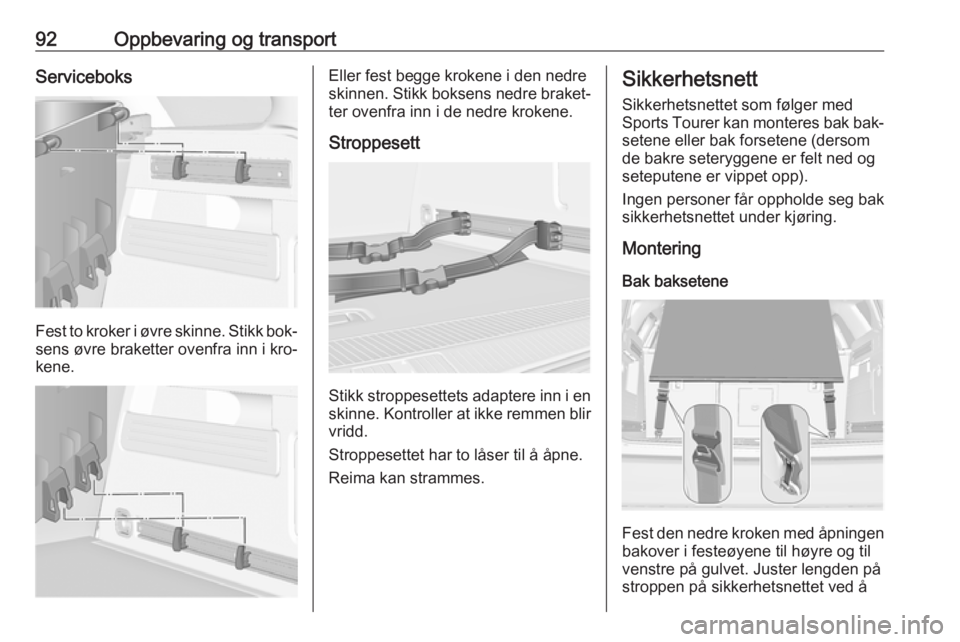

92Oppbevaring og transportServiceboks
Fest to kroker i øvre skinne. Stikk bok‐sens øvre braketter ovenfra inn i kro‐
kene.
Eller fest begge krokene i den nedre
skinnen. Stikk boksens nedre braket‐ ter ovenfra inn i de nedre krokene.
Stroppesett
Stikk stroppesettets adaptere inn i en
skinne. Kontroller at ikke remmen blir vridd.
Stroppesettet har to låser til å åpne.
Reima kan strammes.
Sikkerhetsnett
Sikkerhetsnettet som følger med
Sports Tourer kan monteres bak bak‐
setene eller bak forsetene (dersom
de bakre seteryggene er felt ned og
seteputene er vippet opp).
Ingen personer får oppholde seg bak sikkerhetsnettet under kjøring.
Montering
Bak baksetene
Fest den nedre kroken med åpningen
bakover i festeøyene til høyre og til
venstre på gulvet. Juster lengden på
stroppen på sikkerhetsnettet ved å

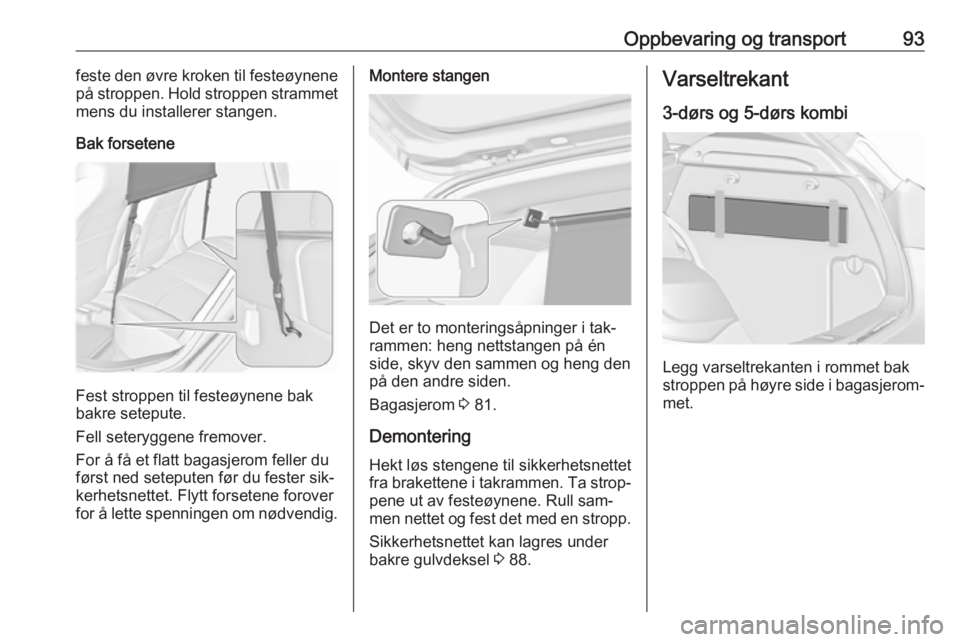

Oppbevaring og transport93feste den øvre kroken til festeøynene
på stroppen. Hold stroppen strammet mens du installerer stangen.
Bak forsetene
Fest stroppen til festeøynene bak
bakre setepute.
Fell seteryggene fremover.
For å få et flatt bagasjerom feller du
først ned seteputen før du fester sik‐
kerhetsnettet. Flytt forsetene forover
for å lette spenningen om nødvendig.
Montere stangen
Det er to monteringsåpninger i tak‐
rammen: heng nettstangen på én
side, skyv den sammen og heng den
på den andre siden.
Bagasjerom 3 81.
Demontering
Hekt løs stengene til sikkerhetsnettet
fra brakettene i takrammen. Ta strop‐ pene ut av festeøynene. Rull sam‐
men nettet og fest det med en stropp.
Sikkerhetsnettet kan lagres under
bakre gulvdeksel 3 88.
Varseltrekant
3-dørs og 5-dørs kombi
Legg varseltrekanten i rommet bak
stroppen på høyre side i bagasjerom‐
met.

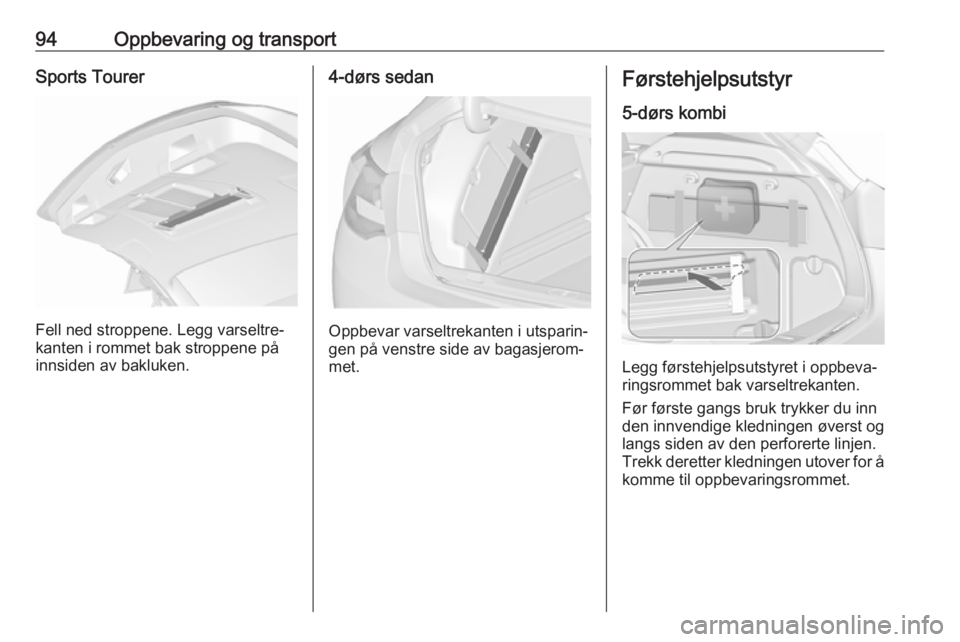

94Oppbevaring og transportSports Tourer
Fell ned stroppene. Legg varseltre‐
kanten i rommet bak stroppene på
innsiden av bakluken.
4-dørs sedan
Oppbevar varseltrekanten i utsparin‐
gen på venstre side av bagasjerom‐
met.
Førstehjelpsutstyr
5-dørs kombi
Legg førstehjelpsutstyret i oppbeva‐
ringsrommet bak varseltrekanten.
Før første gangs bruk trykker du inn den innvendige kledningen øverst og
langs siden av den perforerte linjen.
Trekk deretter kledningen utover for å
komme til oppbevaringsrommet.
