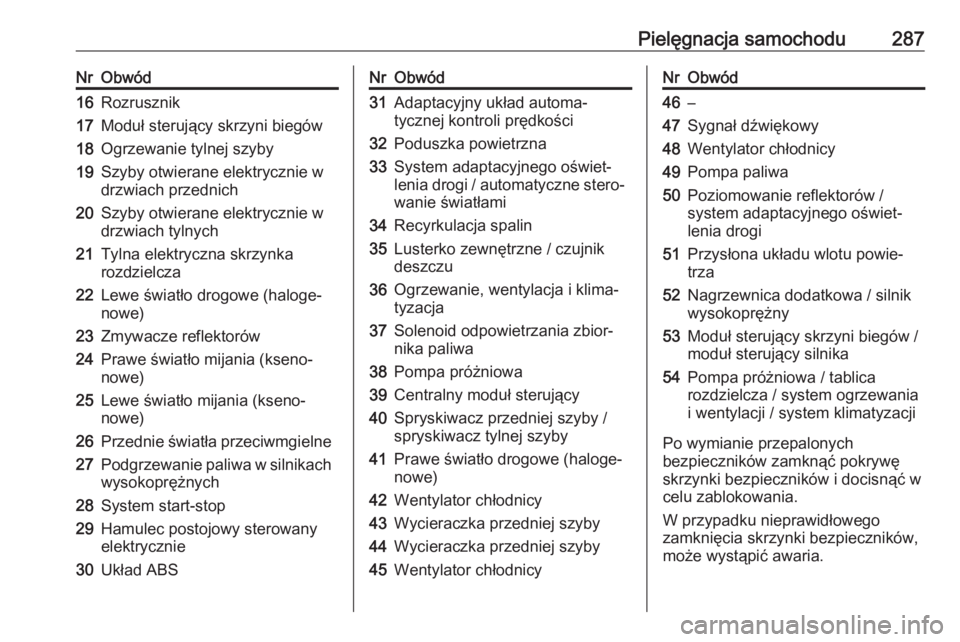

Pielęgnacja samochodu287NrObwód16Rozrusznik17Moduł sterujący skrzyni biegów18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna elektryczna skrzynka
rozdzielcza22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach wysokoprężnych28System start-stop29Hamulec postojowy sterowany
elektrycznie30Układ ABSNrObwód31Adaptacyjny układ automa‐
tycznej kontroli prędkości32Poduszka powietrzna33System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐ wanie światłami34Recyrkulacja spalin35Lusterko zewnętrzne / czujnik
deszczu36Ogrzewanie, wentylacja i klima‐
tyzacja37Solenoid odpowietrzania zbior‐
nika paliwa38Pompa próżniowa39Centralny moduł sterujący40Spryskiwacz przedniej szyby /
spryskiwacz tylnej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczka przedniej szyby44Wycieraczka przedniej szyby45Wentylator chłodnicyNrObwód46–47Sygnał dźwiękowy48Wentylator chłodnicy49Pompa paliwa50Poziomowanie reflektorów /
system adaptacyjnego oświet‐
lenia drogi51Przysłona układu wlotu powie‐
trza52Nagrzewnica dodatkowa / silnik
wysokoprężny53Moduł sterujący skrzyni biegów /
moduł sterujący silnika54Pompa próżniowa / tablica
rozdzielcza / system ogrzewania
i wentylacji / system klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

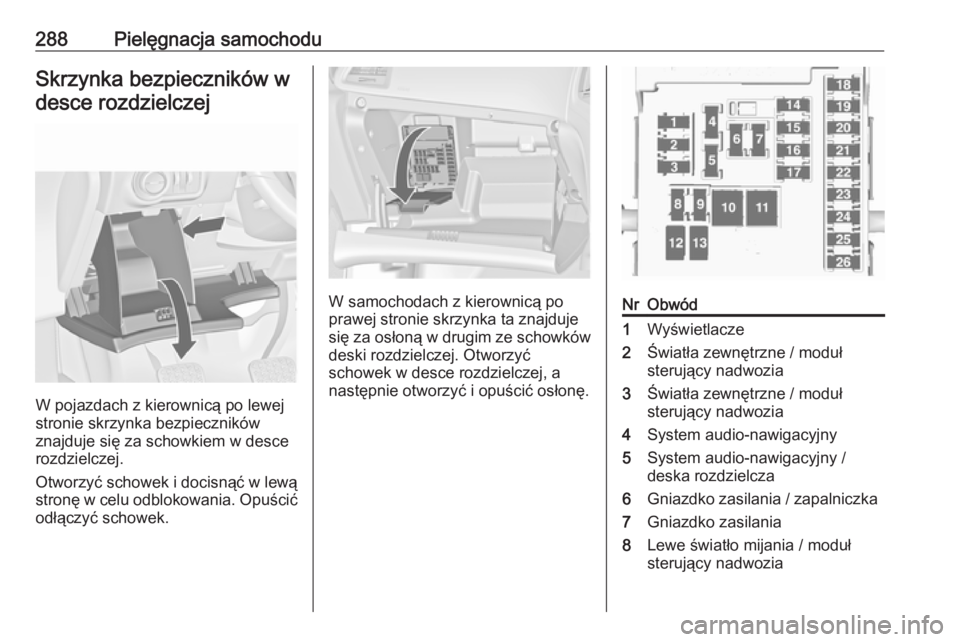

288Pielęgnacja samochoduSkrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.
NrObwód1Wyświetlacze2Światła zewnętrzne / moduł
sterujący nadwozia3Światła zewnętrzne / moduł
sterujący nadwozia4System audio-nawigacyjny5System audio-nawigacyjny /
deska rozdzielcza6Gniazdko zasilania / zapalniczka7Gniazdko zasilania8Lewe światło mijania / moduł
sterujący nadwozia

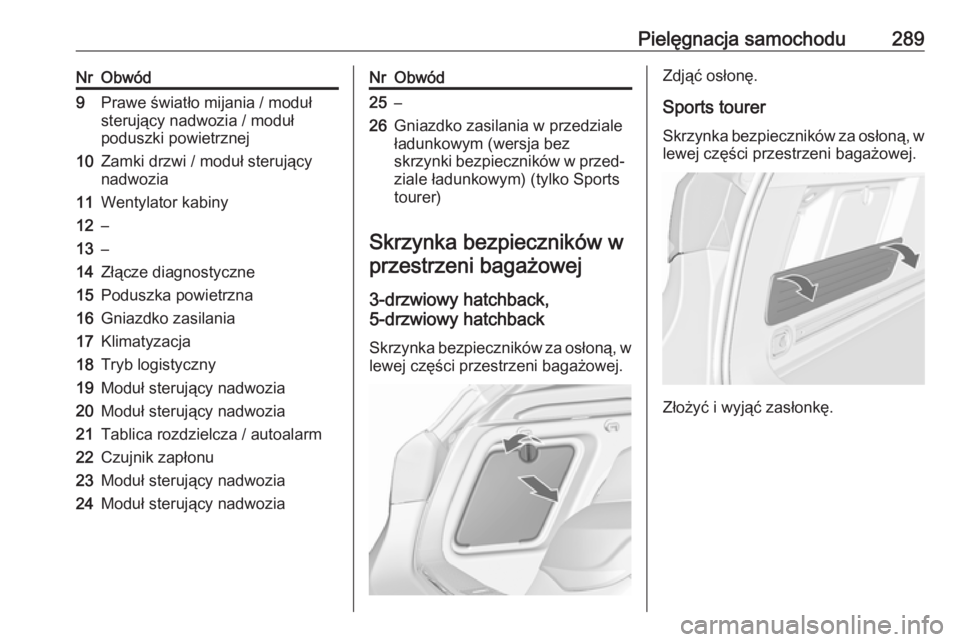

Pielęgnacja samochodu289NrObwód9Prawe światło mijania / moduł
sterujący nadwozia / moduł
poduszki powietrznej10Zamki drzwi / moduł sterujący
nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Gniazdko zasilania17Klimatyzacja18Tryb logistyczny19Moduł sterujący nadwozia20Moduł sterujący nadwozia21Tablica rozdzielcza / autoalarm22Czujnik zapłonu23Moduł sterujący nadwozia24Moduł sterujący nadwoziaNrObwód25–26Gniazdko zasilania w przedziale
ładunkowym (wersja bez
skrzynki bezpieczników w przed‐
ziale ładunkowym) (tylko Sports
tourer)
Skrzynka bezpieczników w
przestrzeni bagażowej
3-drzwiowy hatchback,
5-drzwiowy hatchback
Skrzynka bezpieczników za osłoną, w lewej części przestrzeni bagażowej.
Zdjąć osłonę.
Sports tourer
Skrzynka bezpieczników za osłoną, w lewej części przestrzeni bagażowej.
Złożyć i wyjąć zasłonkę.

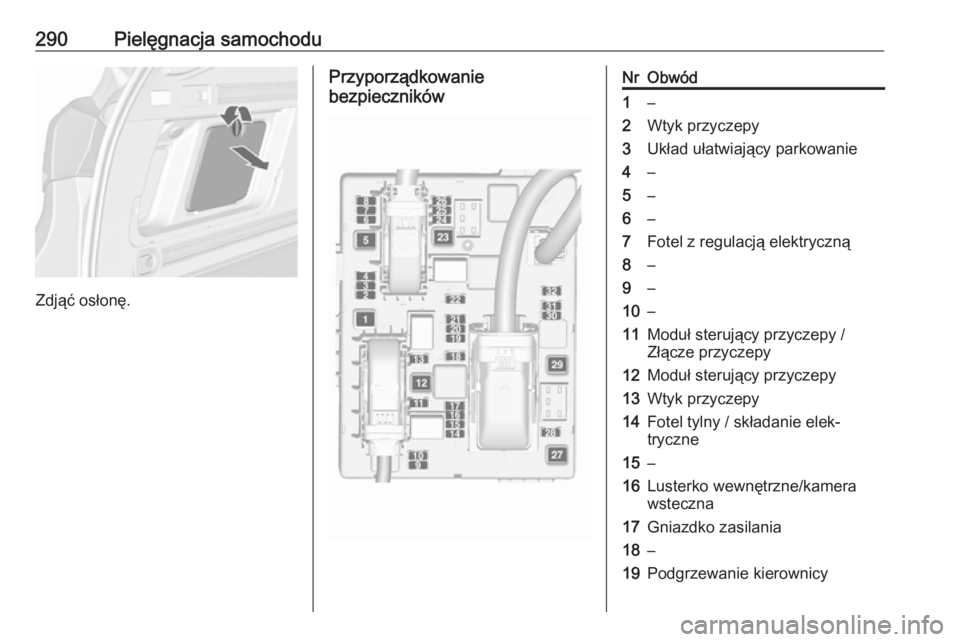

290Pielęgnacja samochodu
Zdjąć osłonę.
Przyporządkowanie
bezpiecznikówNrObwód1–2Wtyk przyczepy3Układ ułatwiający parkowanie4–5–6–7Fotel z regulacją elektryczną8–9–10–11Moduł sterujący przyczepy /
Złącze przyczepy12Moduł sterujący przyczepy13Wtyk przyczepy14Fotel tylny / składanie elek‐
tryczne15–16Lusterko wewnętrzne/kamera
wsteczna17Gniazdko zasilania18–19Podgrzewanie kierownicy

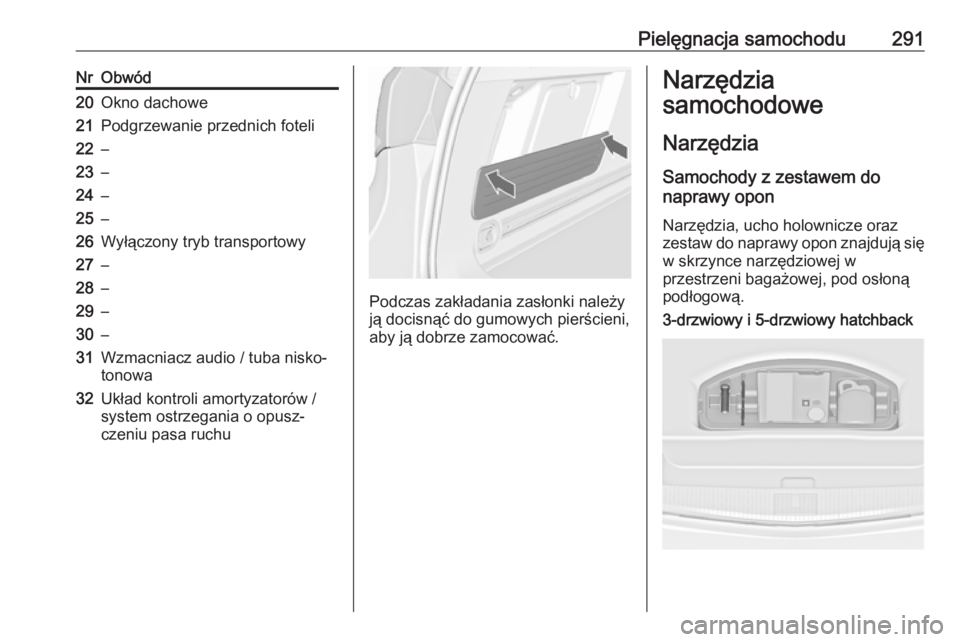

Pielęgnacja samochodu291NrObwód20Okno dachowe21Podgrzewanie przednich foteli22–23–24–25–26Wyłączony tryb transportowy27–28–29–30–31Wzmacniacz audio / tuba nisko‐
tonowa32Układ kontroli amortyzatorów /
system ostrzegania o opusz‐
czeniu pasa ruchu
Podczas zakładania zasłonki należy
ją docisnąć do gumowych pierścieni,
aby ją dobrze zamocować.
Narzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia, ucho holownicze oraz
zestaw do naprawy opon znajdują się w skrzynce narzędziowej w
przestrzeni bagażowej, pod osłoną
podłogową.3-drzwiowy i 5-drzwiowy hatchback

292Pielęgnacja samochoduSports Tourer i 4-drzwiowy notchback
W wersji z tylnym systemem
transportowym 3 72 zestaw do
naprawy opon, śrubokręt i ucho
holownicze znajdują się w szufladzie
pod fotelem przedniego pasażera
3 70.
Samochody z kołem zapasowymWersja 1a: 3-drzwiowy i 5-drzwiowy
hatchback z nieskładanym kluczem
do kół
Podnośnik, narzędzia i pas
zabezpieczający uszkodzone koło są umieszczone w przestrzeni
bagażowej, w skrzynce narzędziowej
pod kołem zapasowym. Klucz do kół
i ucho holownicze znajdują się w
torbie narzędziowej umieszczonej we wnęce na koło zapasowe, w pobliżu
skrzynki narzędziowej. Koło
zapasowe 3 308.
Wersja 1b: 3-drzwiowy i 5-drzwiowy
hatchback ze składanym kluczem do
kół
Składa się z takich samych
elementów co wersja 1a, lecz w torbie
na narzędzia zawiera składany klucz
do kół zamiast sztywnego.

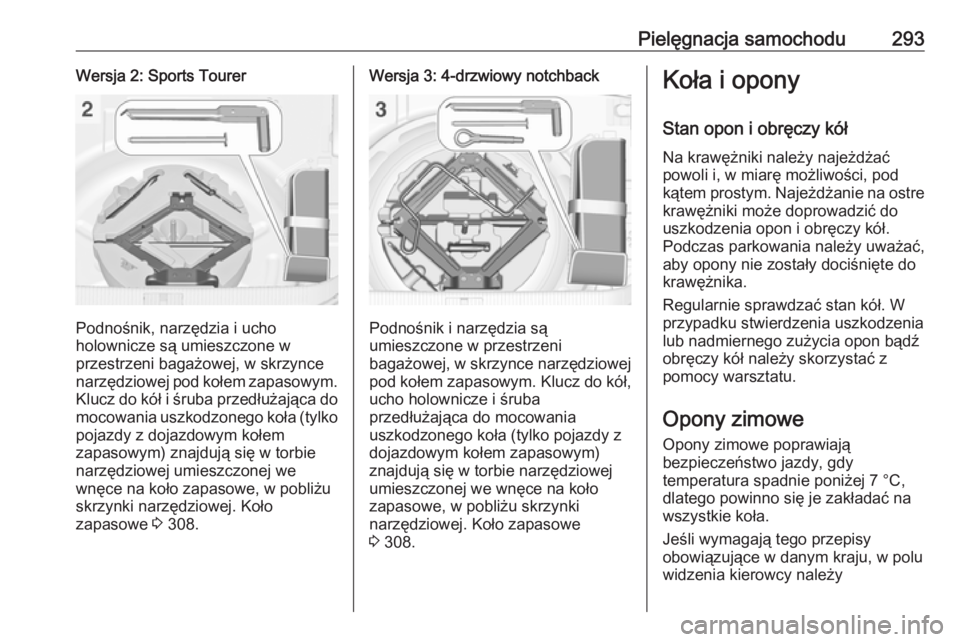

Pielęgnacja samochodu293Wersja 2: Sports Tourer
Podnośnik, narzędzia i ucho
holownicze są umieszczone w
przestrzeni bagażowej, w skrzynce
narzędziowej pod kołem zapasowym. Klucz do kół i śruba przedłużająca do
mocowania uszkodzonego koła (tylko
pojazdy z dojazdowym kołem
zapasowym) znajdują się w torbie
narzędziowej umieszczonej we
wnęce na koło zapasowe, w pobliżu
skrzynki narzędziowej. Koło
zapasowe 3 308.
Wersja 3: 4-drzwiowy notchback
Podnośnik i narzędzia są
umieszczone w przestrzeni
bagażowej, w skrzynce narzędziowej pod kołem zapasowym. Klucz do kół,
ucho holownicze i śruba
przedłużająca do mocowania
uszkodzonego koła (tylko pojazdy z
dojazdowym kołem zapasowym)
znajdują się w torbie narzędziowej
umieszczonej we wnęce na koło
zapasowe, w pobliżu skrzynki
narzędziowej. Koło zapasowe
3 308.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy

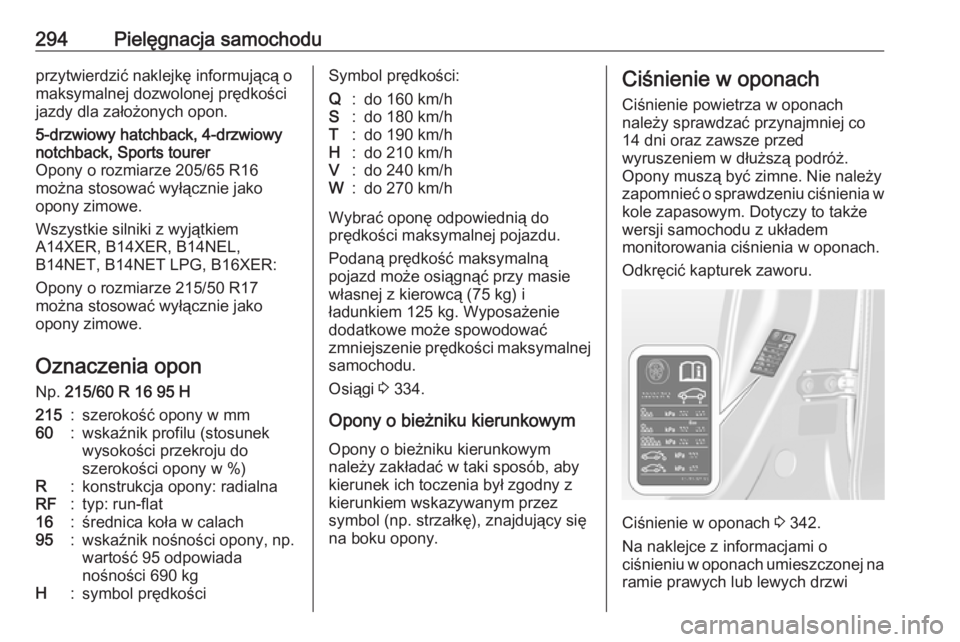

294Pielęgnacja samochoduprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.5-drzwiowy hatchback, 4-drzwiowy
notchback, Sports tourer
Opony o rozmiarze 205/65 R16
można stosować wyłącznie jako
opony zimowe.
Wszystkie silniki z wyjątkiem
A14XER, B14XER, B14NEL,
B14NET, B14NET LPG, B16XER:
Opony o rozmiarze 215/50 R17
można stosować wyłącznie jako
opony zimowe.
Oznaczenia opon
Np. 215/60 R 16 95 H
215:szerokość opony w mm60:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: radialnaRF:typ: run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkościSymbol prędkości:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 334.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez symbol (np. strzałkę), znajdujący się
na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Odkręcić kapturek zaworu.
Ciśnienie w oponach 3 342.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych lub lewych drzwi
