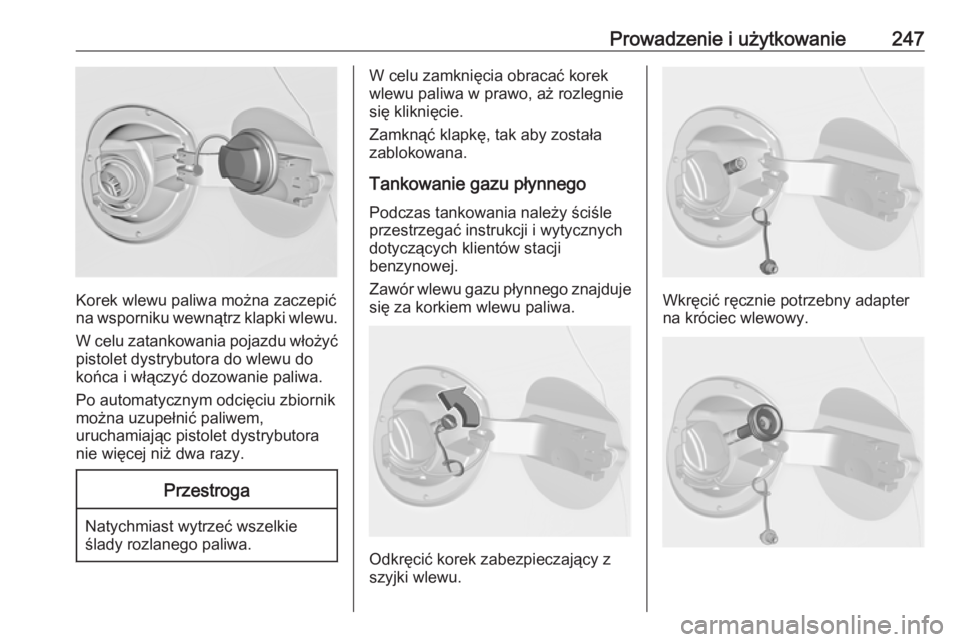

Prowadzenie i użytkowanie247
Korek wlewu paliwa można zaczepić
na wsporniku wewnątrz klapki wlewu.
W celu zatankowania pojazdu włożyć
pistolet dystrybutora do wlewu do
końca i włączyć dozowanie paliwa.
Po automatycznym odcięciu zbiornik
można uzupełnić paliwem,
uruchamiając pistolet dystrybutora
nie więcej niż dwa razy.
Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Tankowanie gazu płynnego Podczas tankowania należy ściśle
przestrzegać instrukcji i wytycznych
dotyczących klientów stacji
benzynowej.
Zawór wlewu gazu płynnego znajduje
się za korkiem wlewu paliwa.
Odkręcić korek zabezpieczający z
szyjki wlewu.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.

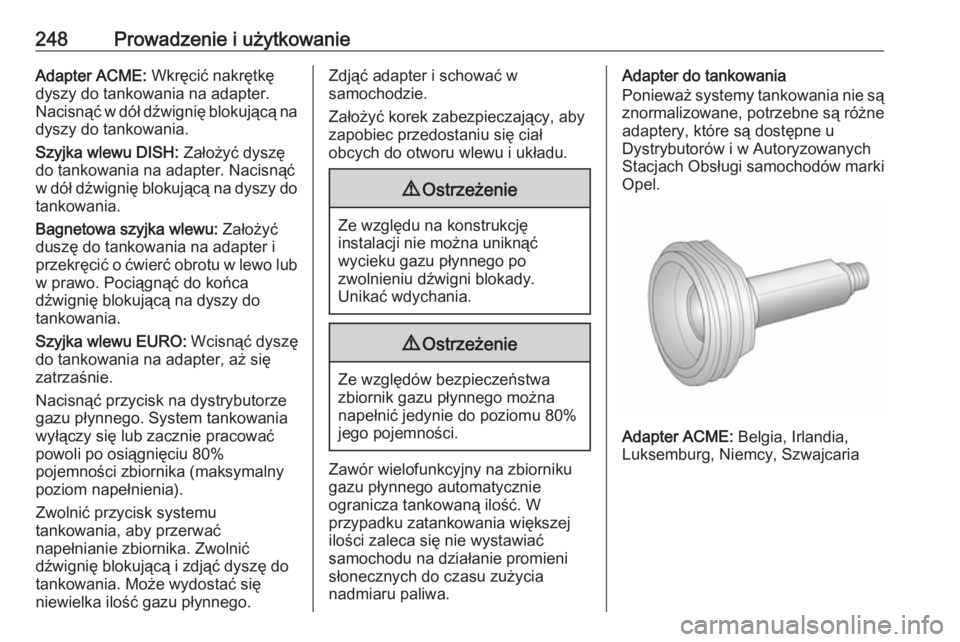

248Prowadzenie i użytkowanieAdapter ACME: Wkręcić nakrętkę
dyszy do tankowania na adapter.
Nacisnąć w dół dźwignię blokującą na
dyszy do tankowania.
Szyjka wlewu DISH: Założyć dyszę
do tankowania na adapter. Nacisnąć w dół dźwignię blokującą na dyszy do tankowania.
Bagnetowa szyjka wlewu: Założyć
duszę do tankowania na adapter i
przekręcić o ćwierć obrotu w lewo lub
w prawo. Pociągnąć do końca
dźwignię blokującą na dyszy do
tankowania.
Szyjka wlewu EURO: Wcisnąć dyszę
do tankowania na adapter, aż się zatrzaśnie.
Nacisnąć przycisk na dystrybutorze
gazu płynnego. System tankowania
wyłączy się lub zacznie pracować
powoli po osiągnięciu 80%
pojemności zbiornika (maksymalny
poziom napełnienia).
Zwolnić przycisk systemu
tankowania, aby przerwać
napełnianie zbiornika. Zwolnić
dźwignię blokującą i zdjąć dyszę do
tankowania. Może wydostać się
niewielka ilość gazu płynnego.Zdjąć adapter i schować w
samochodzie.
Założyć korek zabezpieczający, aby
zapobiec przedostaniu się ciał
obcych do otworu wlewu i układu.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego można
napełnić jedynie do poziomu 80%
jego pojemności.
Zawór wielofunkcyjny na zbiorniku
gazu płynnego automatycznie
ogranicza tankowaną ilość. W
przypadku zatankowania większej
ilości zaleca się nie wystawiać
samochodu na działanie promieni
słonecznych do czasu zużycia
nadmiaru paliwa.
Adapter do tankowania
Ponieważ systemy tankowania nie są
znormalizowane, potrzebne są różne
adaptery, które są dostępne u
Dystrybutorów i w Autoryzowanych
Stacjach Obsługi samochodów marki
Opel.
Adapter ACME: Belgia, Irlandia,
Luksemburg, Niemcy, Szwajcaria

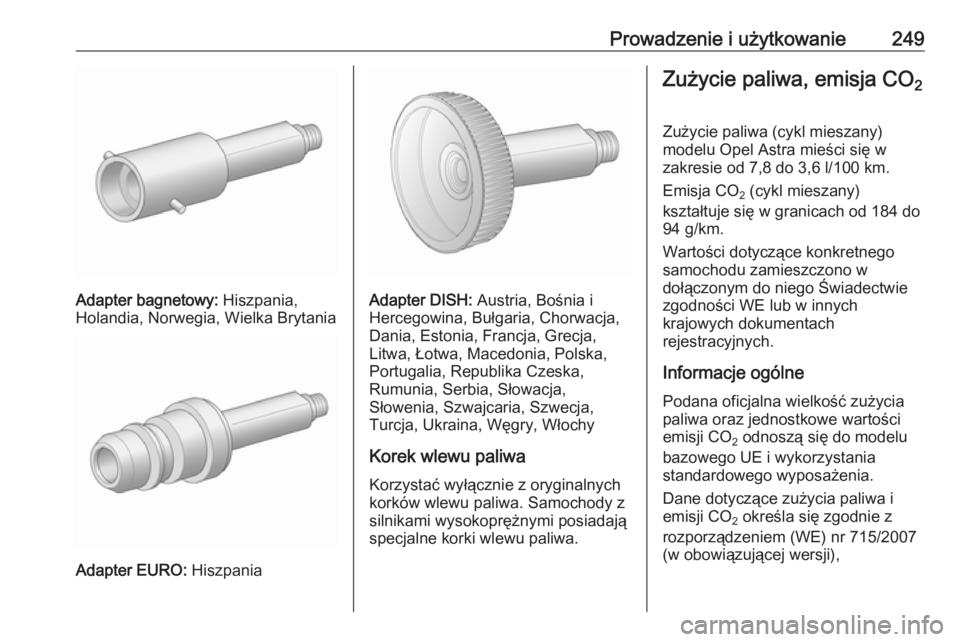

Prowadzenie i użytkowanie249
Adapter bagnetowy: Hiszpania,
Holandia, Norwegia, Wielka Brytania
Adapter EURO: Hiszpania
Adapter DISH: Austria, Bośnia i
Hercegowina, Bułgaria, Chorwacja, Dania, Estonia, Francja, Grecja,
Litwa, Łotwa, Macedonia, Polska,
Portugalia, Republika Czeska,
Rumunia, Serbia, Słowacja,
Słowenia, Szwajcaria, Szwecja,
Turcja, Ukraina, Węgry, Włochy
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Zużycie paliwa, emisja CO 2
Zużycie paliwa (cykl mieszany)
modelu Opel Astra mieści się w
zakresie od 7,8 do 3,6 l/100 km.
Emisja CO 2 (cykl mieszany)
kształtuje się w granicach od 184 do
94 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólnePodana oficjalna wielkość zużycia
paliwa oraz jednostkowe wartości
emisji CO 2 odnoszą się do modelu
bazowego UE i wykorzystania
standardowego wyposażenia.
Dane dotyczące zużycia paliwa i
emisji CO 2 określa się zgodnie z
rozporządzeniem (WE) nr 715/2007
(w obowiązującej wersji),

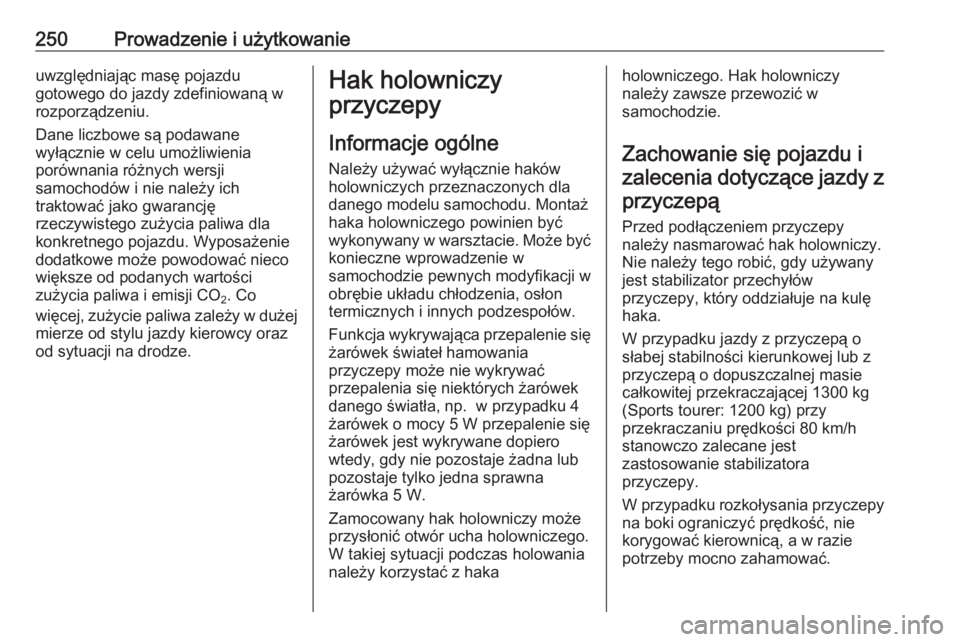

250Prowadzenie i użytkowanieuwzględniając masę pojazdu
gotowego do jazdy zdefiniowaną w
rozporządzeniu.
Dane liczbowe są podawane
wyłącznie w celu umożliwienia
porównania różnych wersji
samochodów i nie należy ich
traktować jako gwarancję
rzeczywistego zużycia paliwa dla
konkretnego pojazdu. Wyposażenie
dodatkowe może powodować nieco
większe od podanych wartości
zużycia paliwa i emisji CO 2. Co
więcej, zużycie paliwa zależy w dużej mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.Hak holowniczy
przyczepy
Informacje ogólne
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się
żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku 4 żarówek o mocy 5 W przepalenie się
żarówek jest wykrywane dopiero
wtedy, gdy nie pozostaje żadna lub pozostaje tylko jedna sprawna
żarówka 5 W.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z hakaholowniczego. Hak holowniczy
należy zawsze przewozić w
samochodzie.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1300 kg
(Sports tourer: 1200 kg) przy
przekraczaniu prędkości 80 km/h
stanowczo zalecane jest
zastosowanie stabilizatora
przyczepy.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.

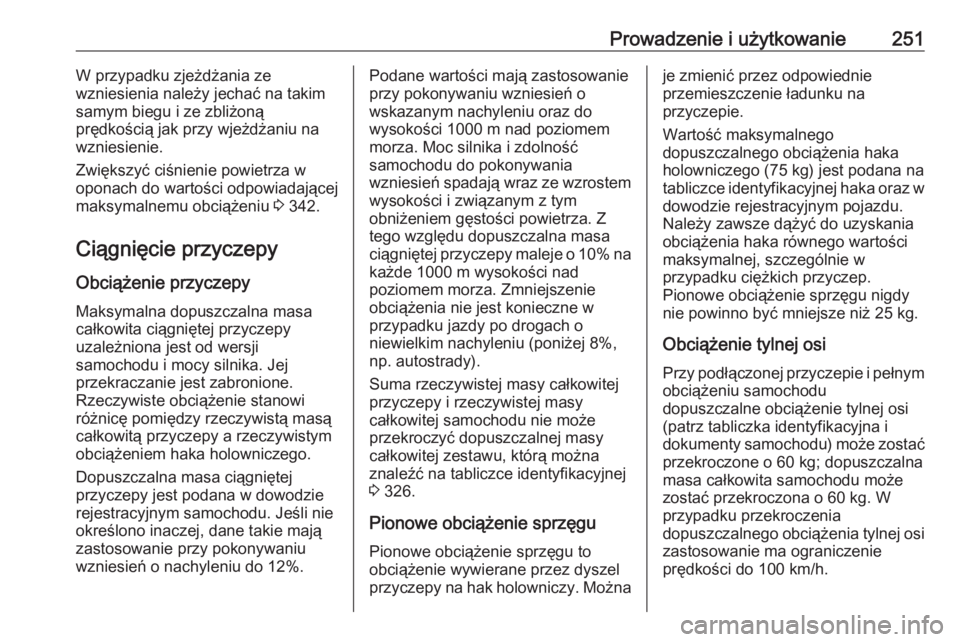

Prowadzenie i użytkowanie251W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 342.
Ciągnięcie przyczepy
Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.Podane wartości mają zastosowanie
przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy całkowitej zestawu, którą możnaznaleźć na tabliczce identyfikacyjnej
3 326.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Możnaje zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać przekroczone o 60 kg; dopuszczalna
masa całkowita samochodu może
zostać przekroczona o 60 kg. W przypadku przekroczenia
dopuszczalnego obciążenia tylnej osi
zastosowanie ma ograniczenie
prędkości do 100 km/h.

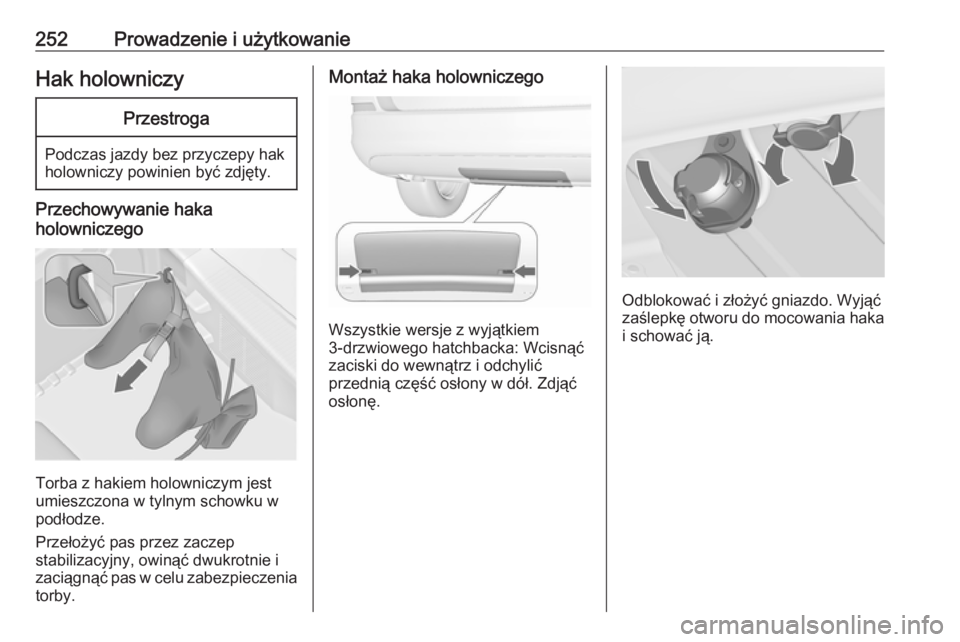

252Prowadzenie i użytkowanieHak holowniczyPrzestroga
Podczas jazdy bez przyczepy hakholowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
umieszczona w tylnym schowku w
podłodze.
Przełożyć pas przez zaczep
stabilizacyjny, owinąć dwukrotnie i
zaciągnąć pas w celu zabezpieczenia torby.
Montaż haka holowniczego
Wszystkie wersje z wyjątkiem
3-drzwiowego hatchbacka: Wcisnąć
zaciski do wewnątrz i odchylić
przednią część osłony w dół. Zdjąć osłonę.
Odblokować i złożyć gniazdo. Wyjąćzaślepkę otworu do mocowania haka i schować ją.

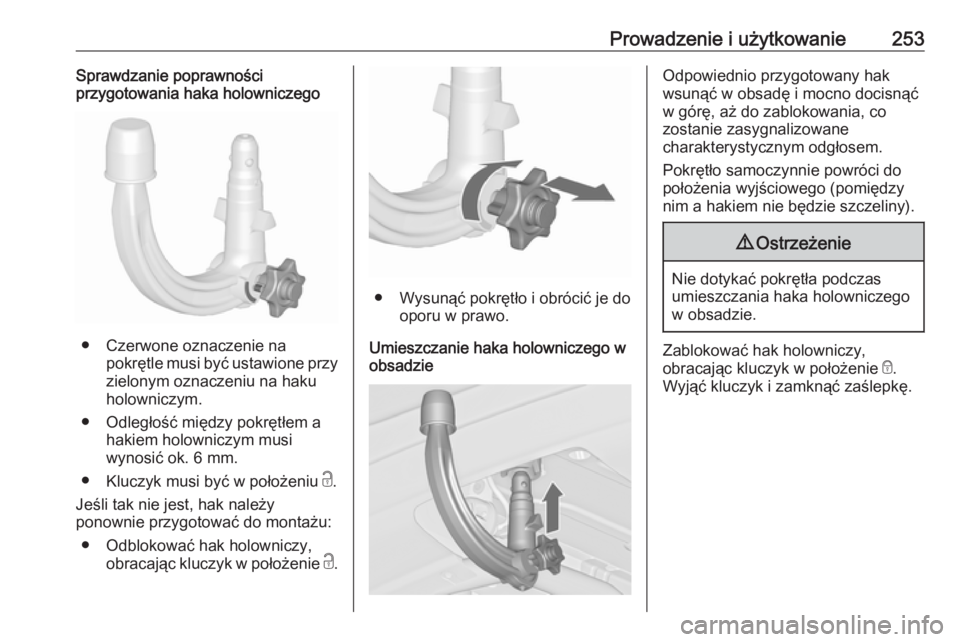

Prowadzenie i użytkowanie253Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.

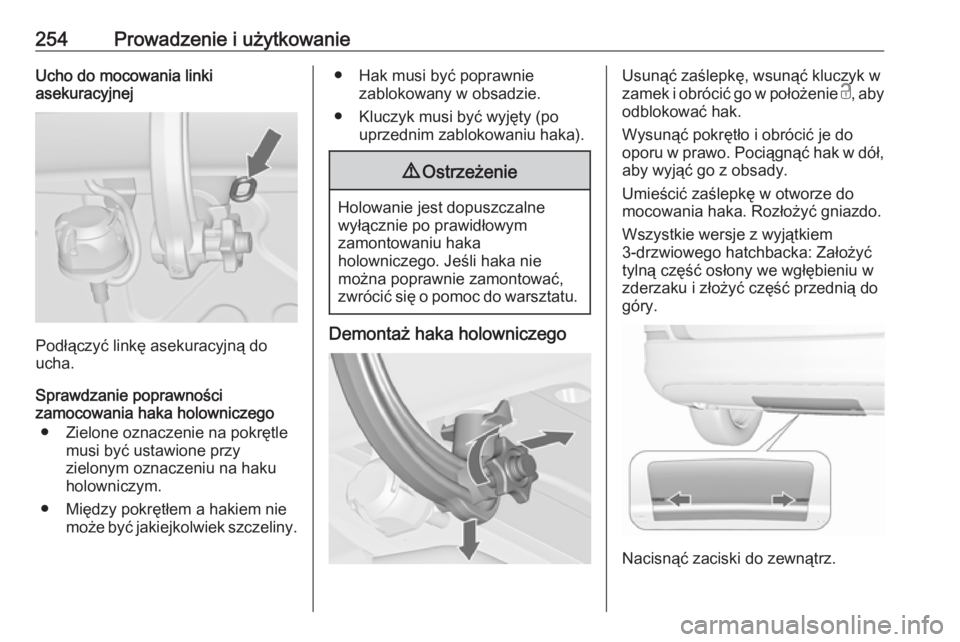

254Prowadzenie i użytkowanieUcho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
Wszystkie wersje z wyjątkiem
3-drzwiowego hatchbacka: Założyć tylną część osłony we wgłębieniu w
zderzaku i złożyć część przednią do
góry.
Nacisnąć zaciski do zewnątrz.
