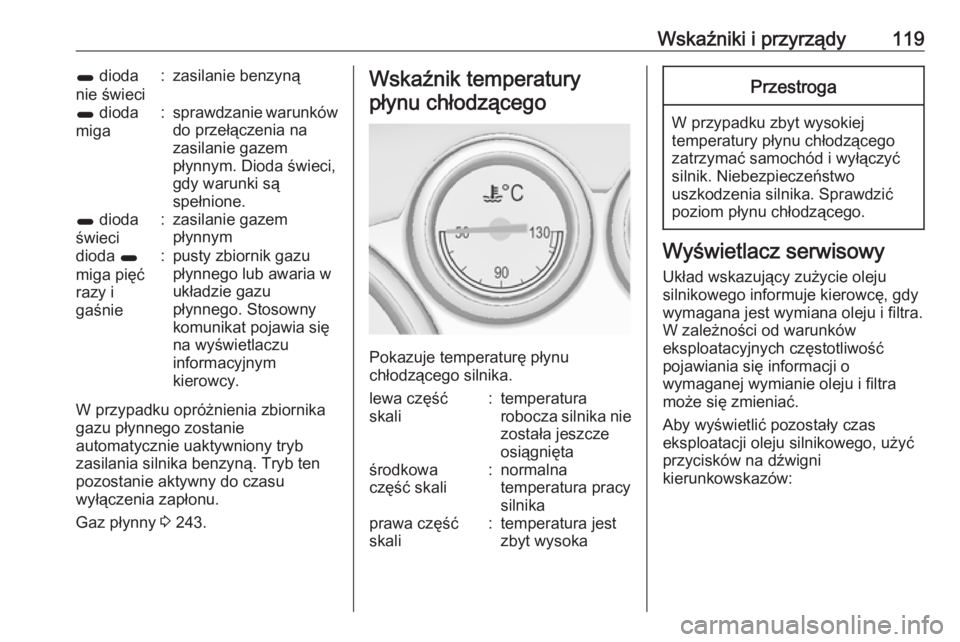

Wskaźniki i przyrządy1191 dioda
nie świeci:zasilanie benzyną1 dioda
miga:sprawdzanie warunków
do przełączenia na
zasilanie gazem
płynnym. Dioda świeci, gdy warunki są
spełnione.1 dioda
świeci:zasilanie gazem
płynnymdioda 1
miga pięć
razy i
gaśnie:pusty zbiornik gazu
płynnego lub awaria w
układzie gazu
płynnego. Stosowny
komunikat pojawia się
na wyświetlaczu
informacyjnym
kierowcy.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 243.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali:temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali:normalna
temperatura pracy
silnikaprawa część
skali:temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:

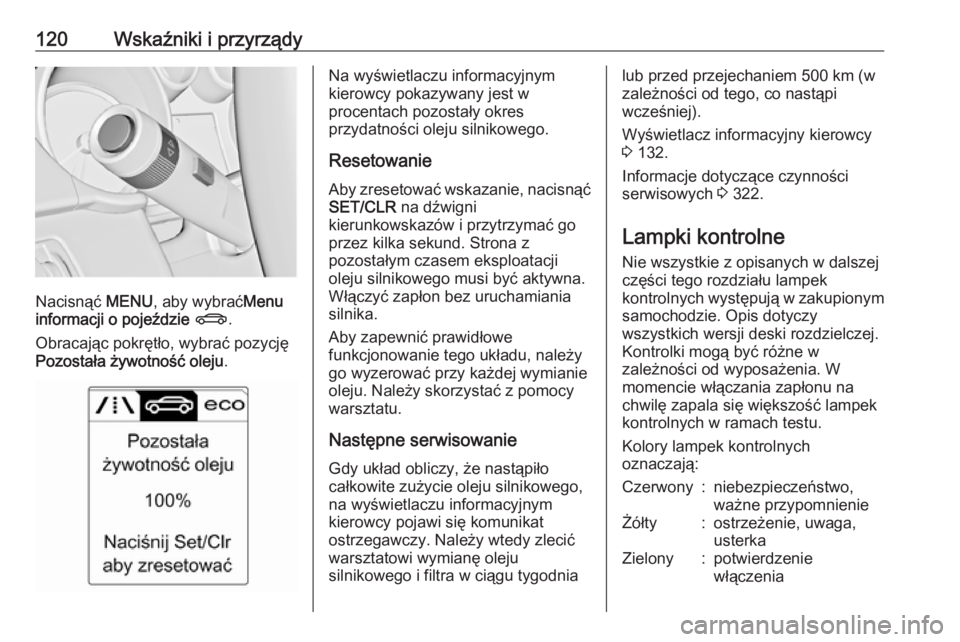

120Wskaźniki i przyrządy
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe X .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym czasem eksploatacji
oleju silnikowego musi być aktywna.
Włączyć zapłon bez uruchamiania
silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnialub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 132.
Informacje dotyczące czynności
serwisowych 3 322.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączenia

Wskaźniki i przyrządy121Niebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączenia

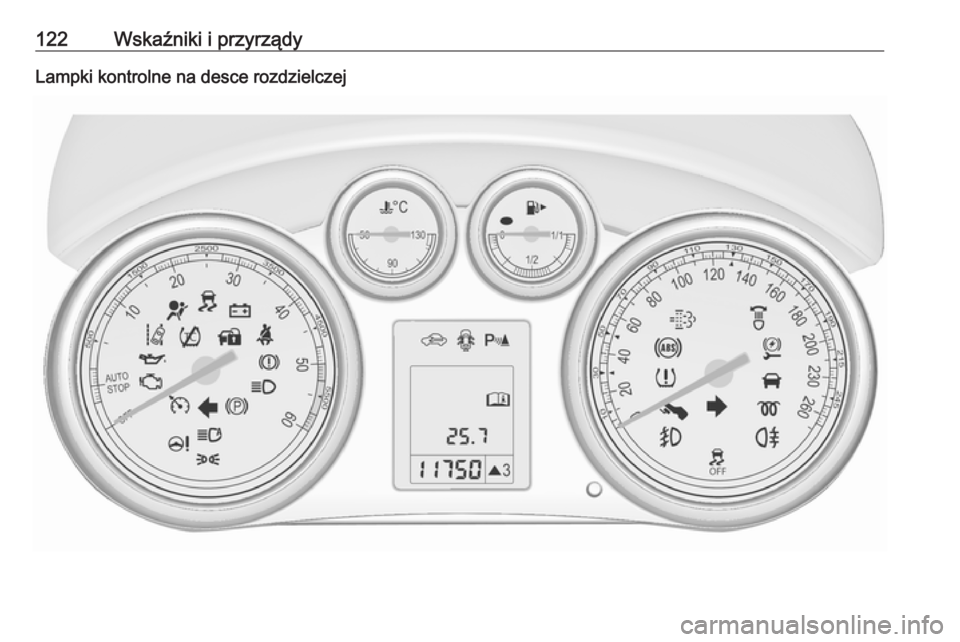

122Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

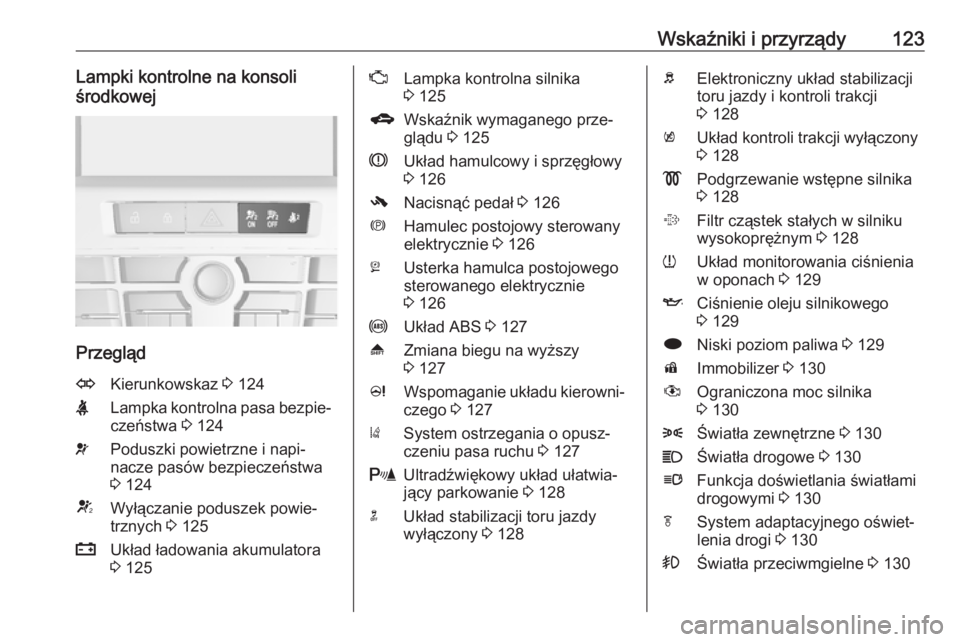

Wskaźniki i przyrządy123Lampki kontrolne na konsoli
środkowej
Przegląd
OKierunkowskaz 3 124XLampka kontrolna pasa bezpie‐
czeństwa 3 124vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 124VWyłączanie poduszek powie‐
trznych 3 125pUkład ładowania akumulatora
3 125ZLampka kontrolna silnika
3 125gWskaźnik wymaganego prze‐
glądu 3 125RUkład hamulcowy i sprzęgłowy
3 126-Nacisnąć pedał 3 126mHamulec postojowy sterowany
elektrycznie 3 126jUsterka hamulca postojowego
sterowanego elektrycznie
3 126uUkład ABS 3 127[Zmiana biegu na wyższy
3 127cWspomaganie układu kierowni‐
czego 3 127)System ostrzegania o opusz‐
czeniu pasa ruchu 3 127rUltradźwiękowy układ ułatwia‐
jący parkowanie 3 128nUkład stabilizacji toru jazdy
wyłączony 3 128bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 128kUkład kontroli trakcji wyłączony
3 128!Podgrzewanie wstępne silnika
3 128%Filtr cząstek stałych w silniku
wysokoprężnym 3 128wUkład monitorowania ciśnienia
w oponach 3 129ICiśnienie oleju silnikowego
3 129iNiski poziom paliwa 3 129dImmobilizer 3 130#Ograniczona moc silnika
3 1308Światła zewnętrzne 3 130CŚwiatła drogowe 3 130lFunkcja doświetlania światłami
drogowymi 3 130fSystem adaptacyjnego oświet‐
lenia drogi 3 130>Światła przeciwmgielne 3 130

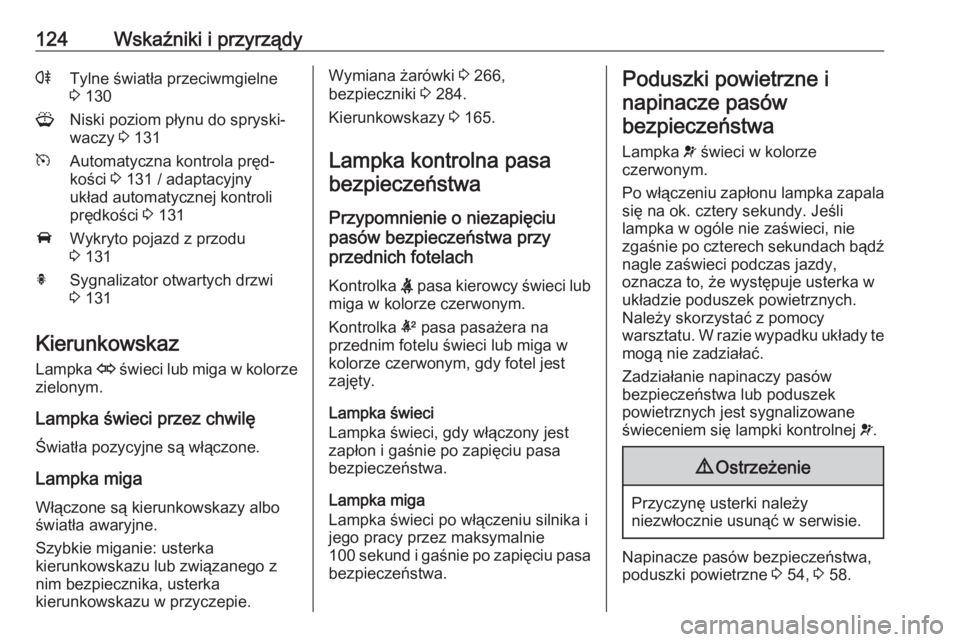

124Wskaźniki i przyrządyrTylne światła przeciwmgielne
3 130GNiski poziom płynu do spryski‐
waczy 3 131mAutomatyczna kontrola pręd‐
kości 3 131 / adaptacyjny
układ automatycznej kontroli
prędkości 3 131AWykryto pojazd z przodu
3 131hSygnalizator otwartych drzwi
3 131
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę
Światła pozycyjne są włączone.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 266,
bezpieczniki 3 284.
Kierunkowskazy 3 165.
Lampka kontrolna pasa bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.
Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 54, 3 58.

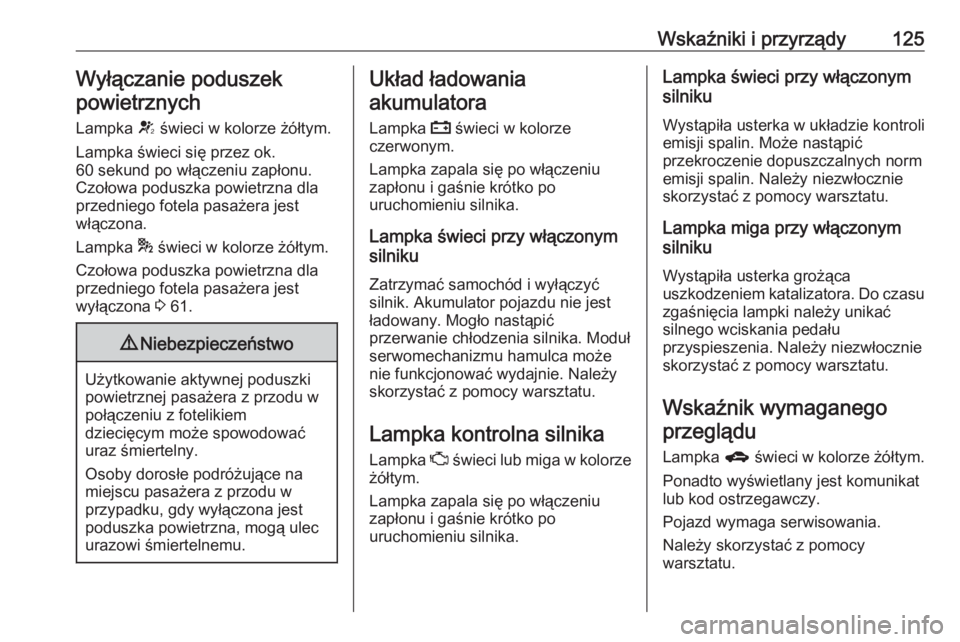

Wskaźniki i przyrządy125Wyłączanie poduszek
powietrznych
Lampka V świeci w kolorze żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu. Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 61.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu
Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Pojazd wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.

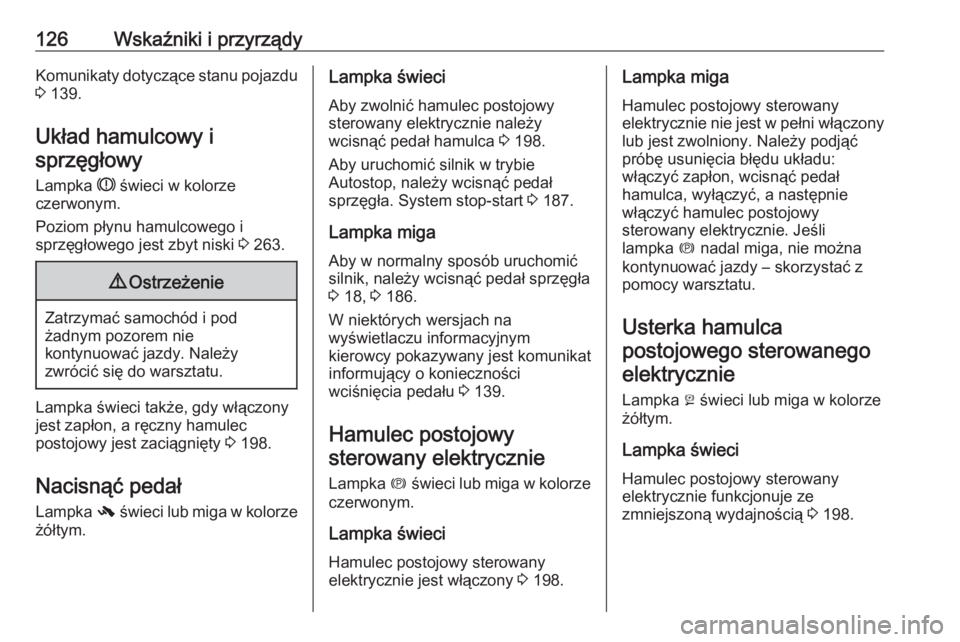

126Wskaźniki i przyrządyKomunikaty dotyczące stanu pojazdu3 139.
Układ hamulcowy i
sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski 3 263.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 198.
Nacisnąć pedał Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 198.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 187.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 18, 3 186.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy pokazywany jest komunikat informujący o konieczności
wciśnięcia pedału 3 139.
Hamulec postojowy sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci Hamulec postojowy sterowany
elektrycznie jest włączony 3 198.Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąćpróbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca postojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 198.
