Pielęgnacja samochodu279
4.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
5. Odłączyć złącze elektryczne od oprawy żarówek.6. Wyjąć oprawkę żarówki,obracając ją w lewo, a następniewymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światła tylne ( 1 + 2)
Kierunkowskaz ( 3)
Światło hamowania ( 4)
7. Podłączyć złącze i wcisnąć przewód w uchwyt. Zamocować
zespół światła, umieszczając kołki mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Założyć osłonę.Podczas zakładania zasłonki po
lewej stronie należy ją docisnąć
do gumowych pierścieni, aby ją
dobrze zamocować.
Zespół światła w tylnej klapie

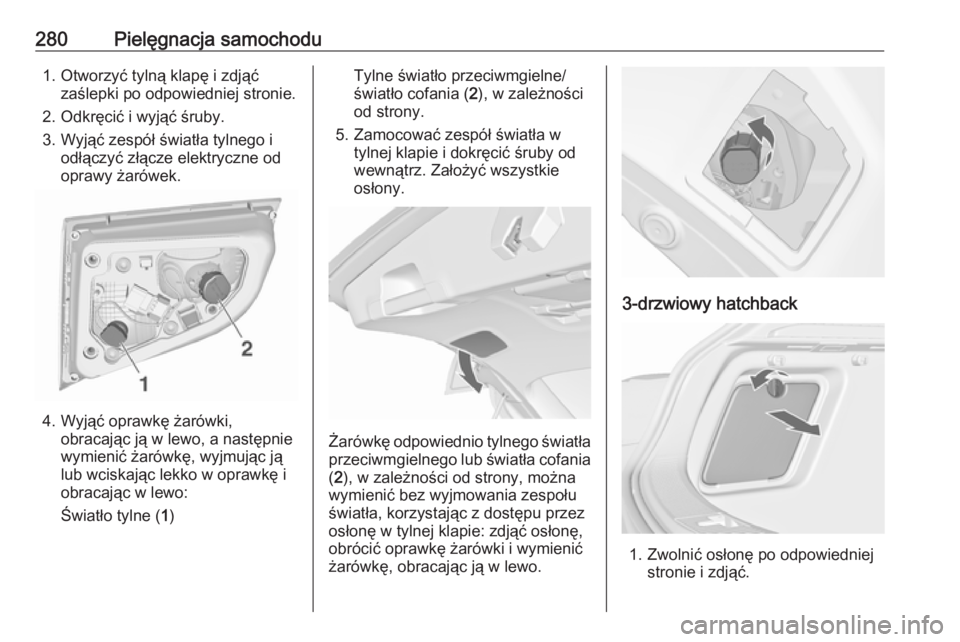

280Pielęgnacja samochodu1. Otworzyć tylną klapę i zdjąćzaślepki po odpowiedniej stronie.
2. Odkręcić i wyjąć śruby.
3. Wyjąć zespół światła tylnego i odłączyć złącze elektryczne od
oprawy żarówek.
4. Wyjąć oprawkę żarówki, obracając ją w lewo, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
5. Zamocować zespół światła w tylnej klapie i dokręcić śruby od
wewnątrz. Założyć wszystkie
osłony.
Żarówkę odpowiednio tylnego światła
przeciwmgielnego lub światła cofania
( 2 ), w zależności od strony, można
wymienić bez wyjmowania zespołu
światła, korzystając z dostępu przez
osłonę w tylnej klapie: zdjąć osłonę,
obrócić oprawkę żarówki i wymienić
żarówkę, obracając ją w lewo.
3-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.

Pielęgnacja samochodu281

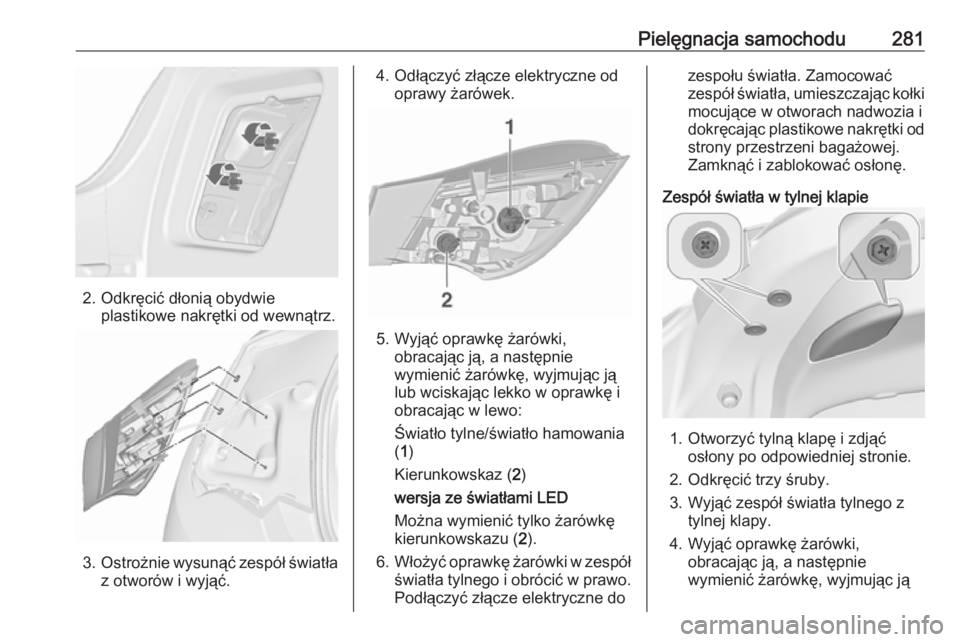

2. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze elektryczne od oprawy żarówek.
5. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
wersja ze światłami LED Można wymienić tylko żarówkę
kierunkowskazu ( 2).
6. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo. Podłączyć złącze elektryczne do
zespołu światła. Zamocować
zespół światła, umieszczając kołki mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Zespół światła w tylnej klapie
1. Otworzyć tylną klapę i zdjąć osłony po odpowiedniej stronie.
2. Odkręcić trzy śruby.
3. Wyjąć zespół światła tylnego z tylnej klapy.
4. Wyjąć oprawkę żarówki, obracając ją, a następnie
wymienić żarówkę, wyjmując ją

282Pielęgnacja samochodulub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
wersja ze światłami LED
Można wymienić tylko żarówkę
odpowiednio tylnego światła
przeciwmgielnego lub światła
cofania ( 2), w zależności od
strony.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo. Zamocować zespół światła
tylnego w klapie tylnej i dokręcić
śruby. Założyć wszystkie osłony.
Kierunkowskazy boczne
3-drzwiowy hatchback

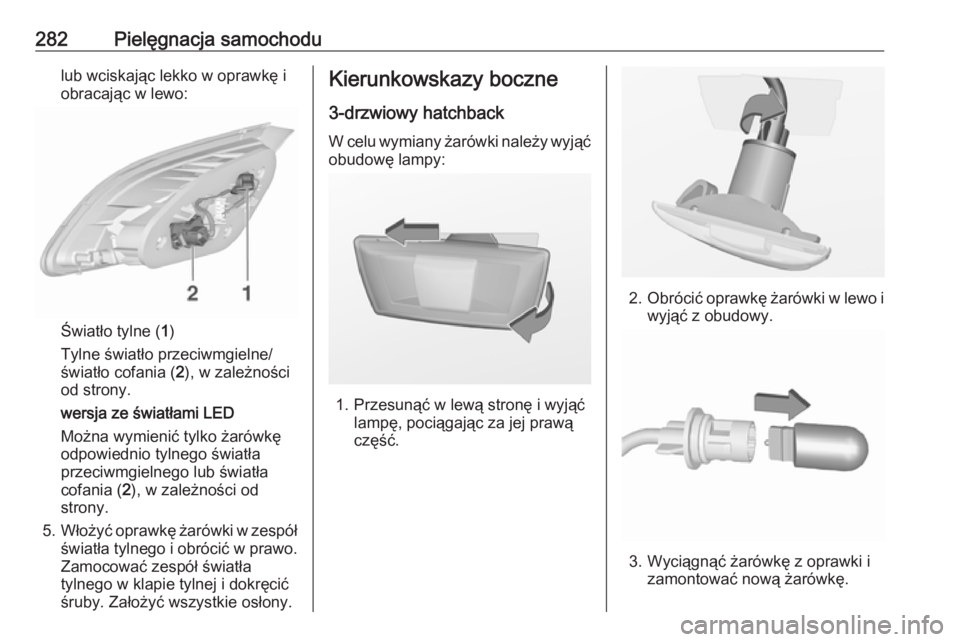

W celu wymiany żarówki należy wyjąć obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

Pielęgnacja samochodu2834. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć częśćprawą.
5- drzwiowy hatchback,
4-drzwiowy notchback, Sports
tourer
W celu wymiany żarówki należy wyjąć obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej

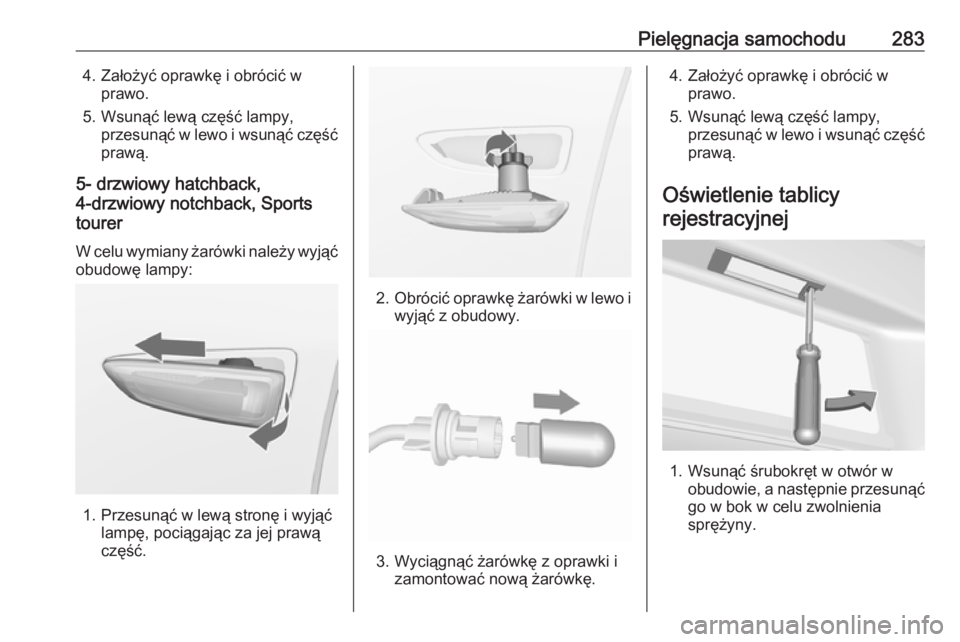

1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

284Pielęgnacja samochodu
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabinyza schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

Pielęgnacja samochodu285Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik

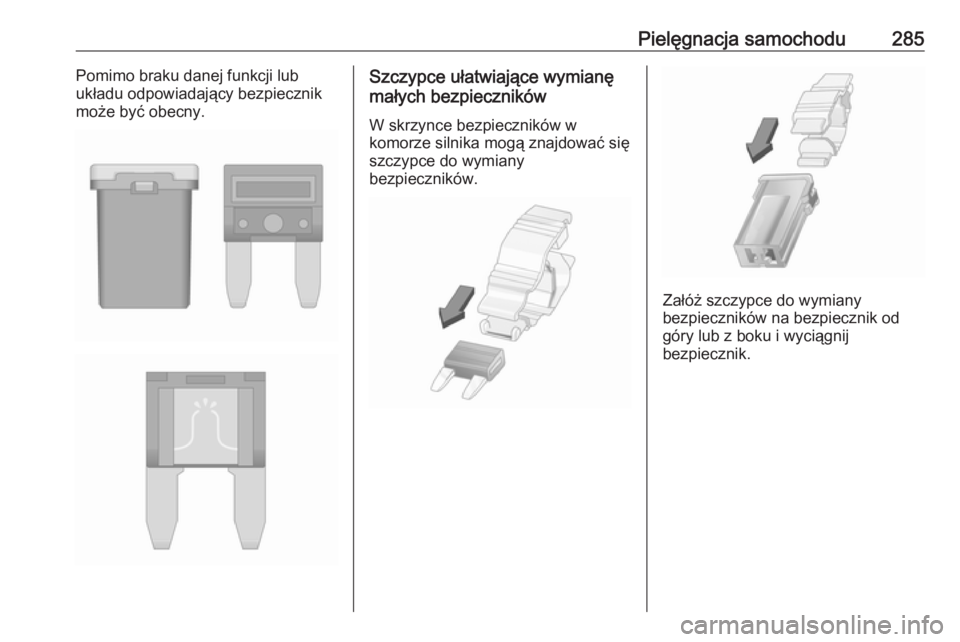

może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

286Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

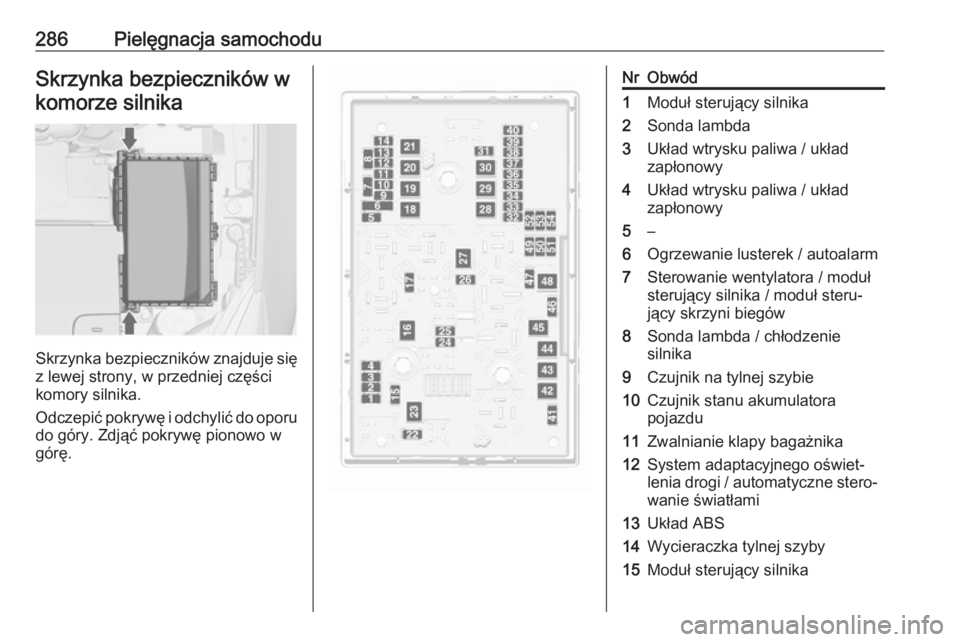

NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa / układ
zapłonowy4Układ wtrysku paliwa / układ
zapłonowy5–6Ogrzewanie lusterek / autoalarm7Sterowanie wentylatora / moduł
sterujący silnika / moduł steru‐
jący skrzyni biegów8Sonda lambda / chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik stanu akumulatora
pojazdu11Zwalnianie klapy bagażnika12System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐
