2015 YAMAHA FJR1300AS Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU40551
HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Wartung der hydraulischen Bremse und der YCC-S-Kupplung
• Regelmäßig den Brems- und YCC-S-Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und der Bremssättel, sowie die YCC-S-Kupplungsgeber- und
Kupplungsnehmer-Zylinder ersetzen und die Brems- und YCC-S-Kupplungsflüssigkeit wechseln.
• Brems- und YCC-S-Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.27*Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.√√√√√
28*Lichter, Signale und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1MDG1G0.book Page 8 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU18773
Abdeckungen abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU54133
Abdeckung A
Abdeckung abnehmen1. Die Schrauben und die Schnellver-
schlüsse abnehmen.
2. Die Aufnahme an der Hinterseite der
Abdeckung vom Vorsprung an der
rechten Seitenverkleidung entfernen.
1. Abdeckung A
1
1. Abdeckung B
1. Abdeckung C
11
1. Abdeckung A
2. Schraube
3. Schnellverschluss
1
2
3
U1MDG1G0.book Page 9 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
3. Die Aufnahme an der Vorderseite der
Abdeckung vom Vorsprung am vorde-
ren Verkleidungsteil entfernen und
dann, wie in der Abbildung gezeigt,
die Abdeckung abziehen.Abdeckung montieren
1. Die Aufnahme an der Vorderseite der
Abdeckung unter den Vorsprung am
vorderen Verkleidungsteil stecken und
dann, wie in der Abbildung gezeigt,
die Aufnahme an der Hinterseite der
Abdeckung über den Vorsprung an
der rechten Seitenverkleidung ste-
cken.
HINWEISSicherstellen, dass die Sicherungen abge-
deckt sind und sich an der Innenseite der
Abdeckungslippe befinden.

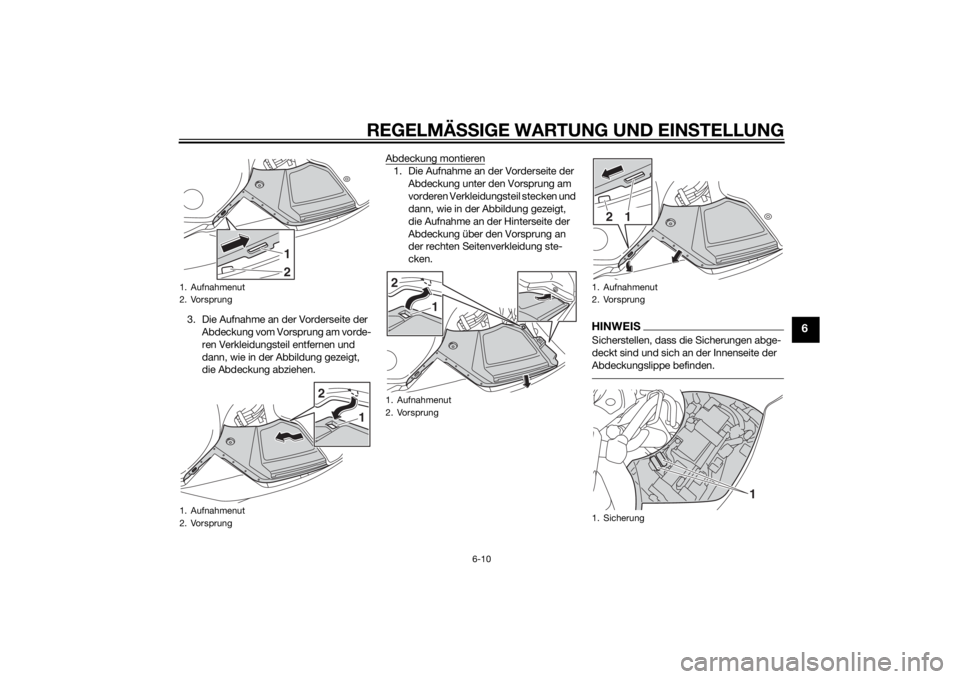

1. Aufnahmenut
2. Vorsprung
1. Aufnahmenut
2. Vorsprung
12
2
1
1. Aufnahmenut
2. Vorsprung2
1
1. Aufnahmenut
2. Vorsprung
1. Sicherung
1
2
1
U1MDG1G0.book Page 10 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
2. Die Schrauben und die Schnellver-
schlüsse einsetzen.
Abdeckungen B und C
Abdeckung abnehmen1. Sitze abnehmen. (Siehe Seite 3-36.)
2. Die Schrauben und die Schnellver-
schlussschrauben abnehmen.
3. Die Unterkante der Abdeckung nach
außen ziehen, die Vorderseite der Ab-
deckung nach unten ziehen und dann
die Abdeckung nach vorne schieben,
um sie, wie gezeigt, hinten auszuhän-
gen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Schnell-
verschlüsse und die Schrauben an-
bringen.
2. Die Sitze montieren.

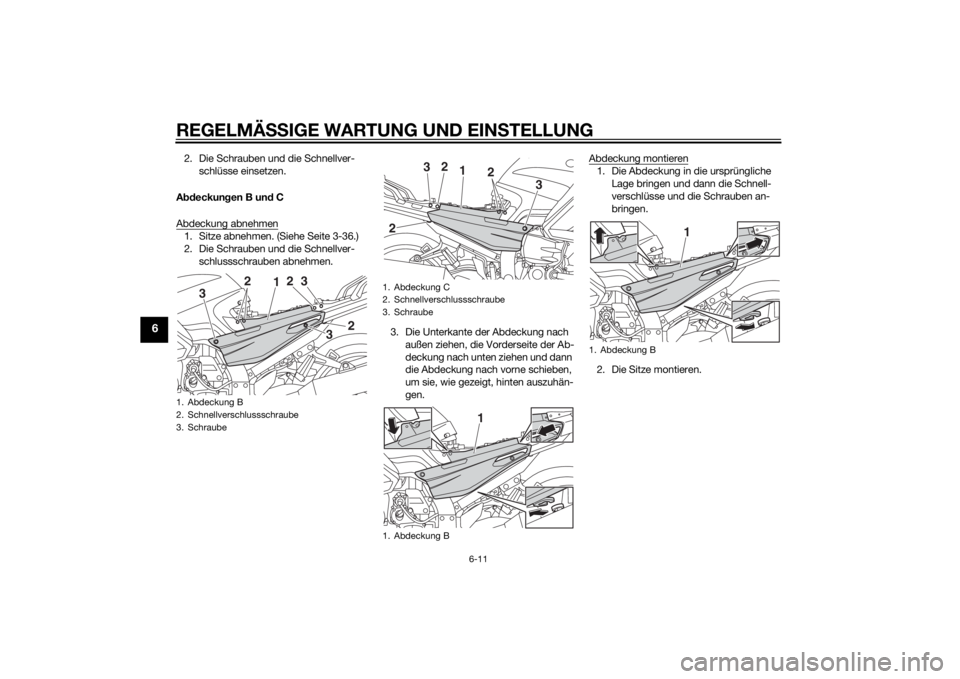

1. Abdeckung B
2. Schnellverschlussschraube
3. Schraube
12
2 3
3 2
3
1. Abdeckung C
2. Schnellverschlussschraube
3. Schraube
1. Abdeckung B
1
2
2
23
3
1
1. Abdeckung B
1
U1MDG1G0.book Page 11 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen,
ihn einfach vor- und zurückdrehen, wäh-
rend Sie ihn herausziehen; um ihn einzu-
bauen, wird er vor- und zurückgedreht,
während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/CPR8EA-9

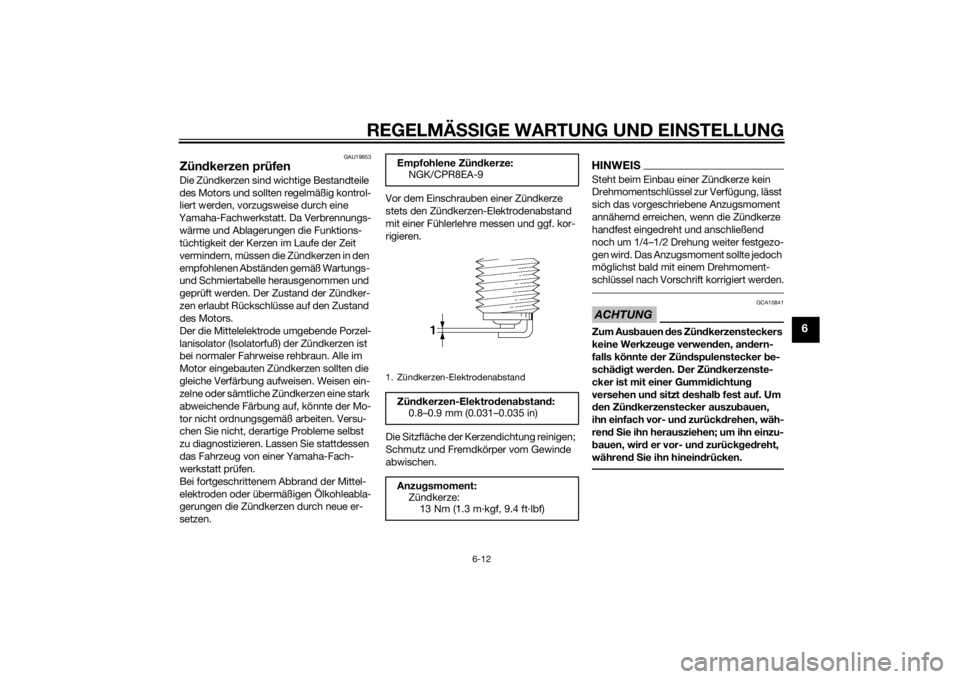

1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1MDG1G0.book Page 12 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
GAU19887
Motoröl und ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
HINWEISDie Schritte 5…7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.

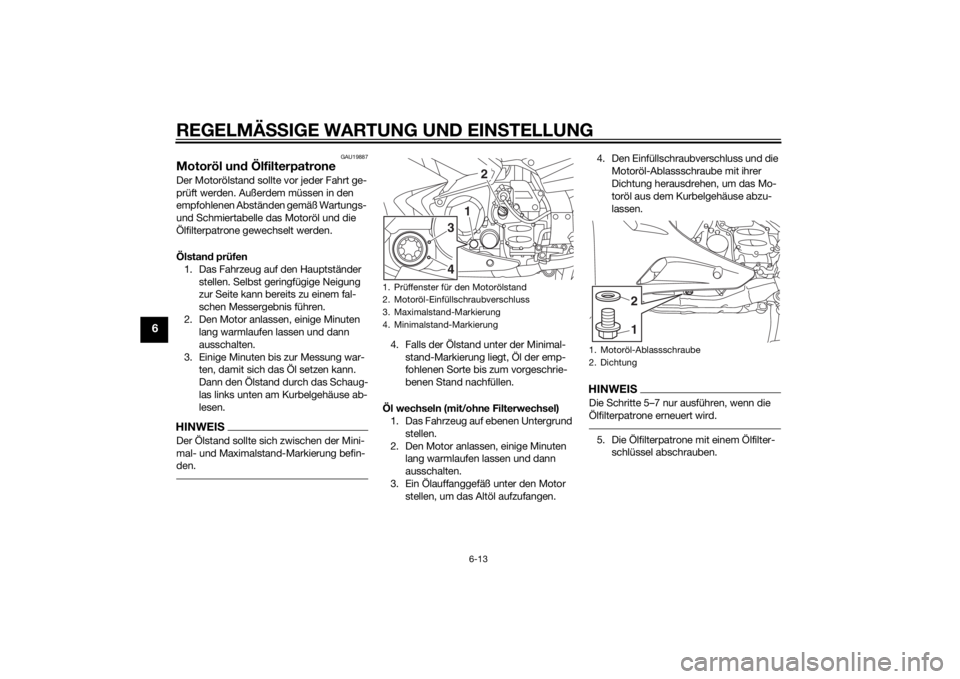

1. Prüffenster für den Motorölstand
2. Motoröl-Einfüllschraubverschluss
3. Maximalstand-Markierung
4. Minimalstand-Markierung
31
4
2
1. Motoröl-Ablassschraube
2. Dichtung
12
U1MDG1G0.book Page 13 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

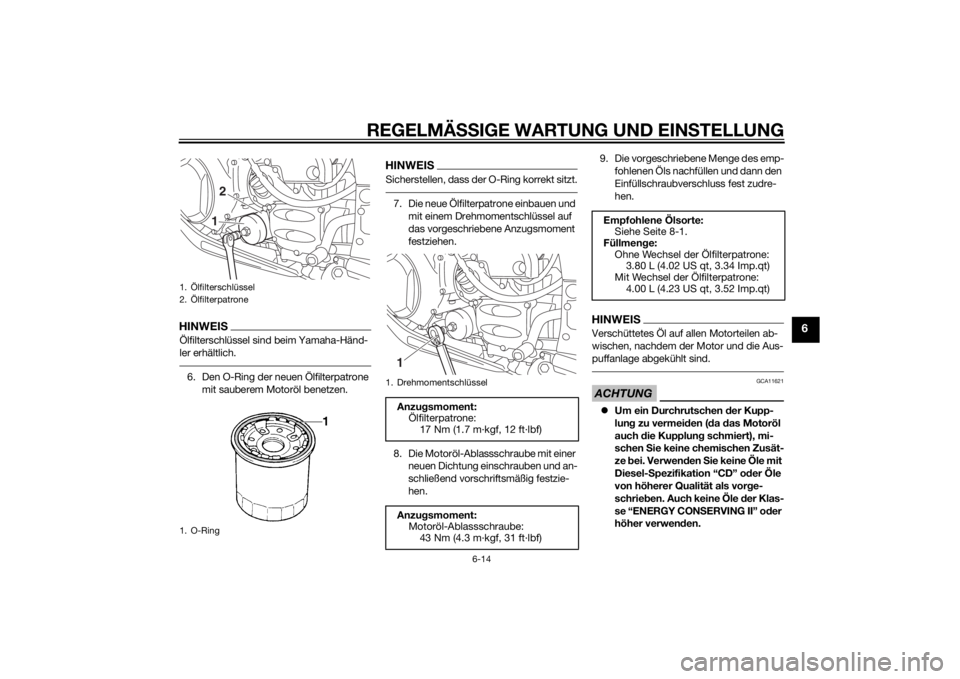

1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
12
1. Drehmomentschlüssel
Anzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)1
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1MDG1G0.book Page 14 Tuesday, June 17, 2014 8:35 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.11. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
GAU20017
AchsantriebsölDas Achsantriebsgehäuse muss vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Achsantriebsöls geprüft und das Öl ge-
wechselt werden.
WARNUNG
GWA10371
Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.
Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.Achsantriebsölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEISSicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Achsantriebsöl-Einfüllschraub-
verschluss mit seiner Dichtung her-
ausdrehen und den Ölstand im Achs-
antriebsgehäuse prüfen.HINWEISDas Öl sollte bis zum Rand der Einfüllöff-
nung reichen.3. Falls der Ölstand nicht bis zum Rand
der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
4. Die Dichtung auf Beschädigung über-
prüfen und, falls beschädigt, erneu-

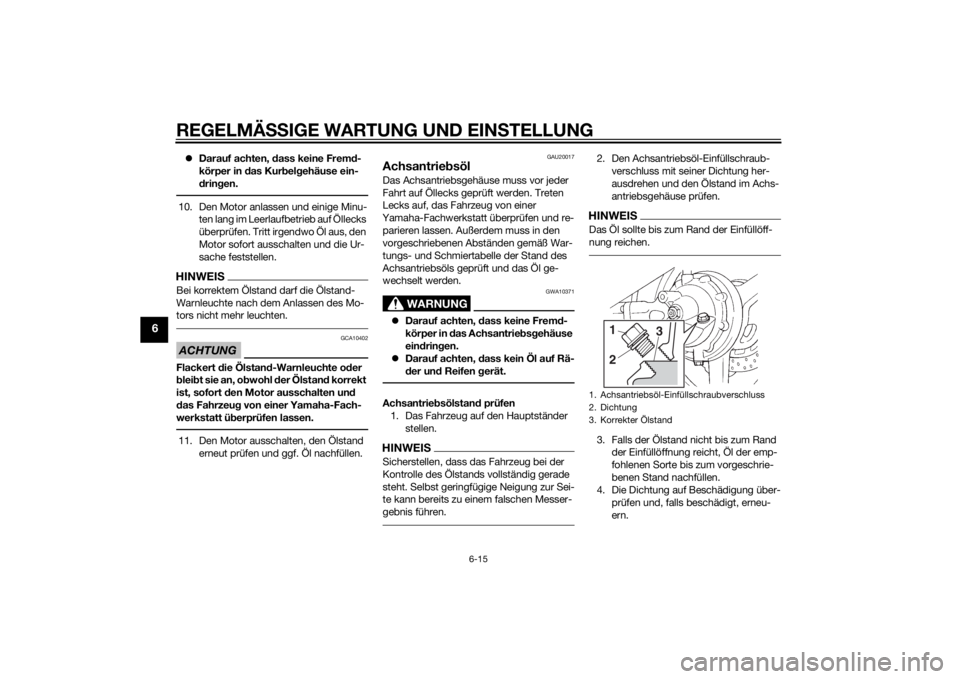

ern.1. Achsantriebsöl-Einfüllschraubverschluss
2. Dichtung
3. Korrekter Ölstand
3
21
U1MDG1G0.book Page 15 Tuesday, June 17, 2014 8:35 AM
