ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-42
3

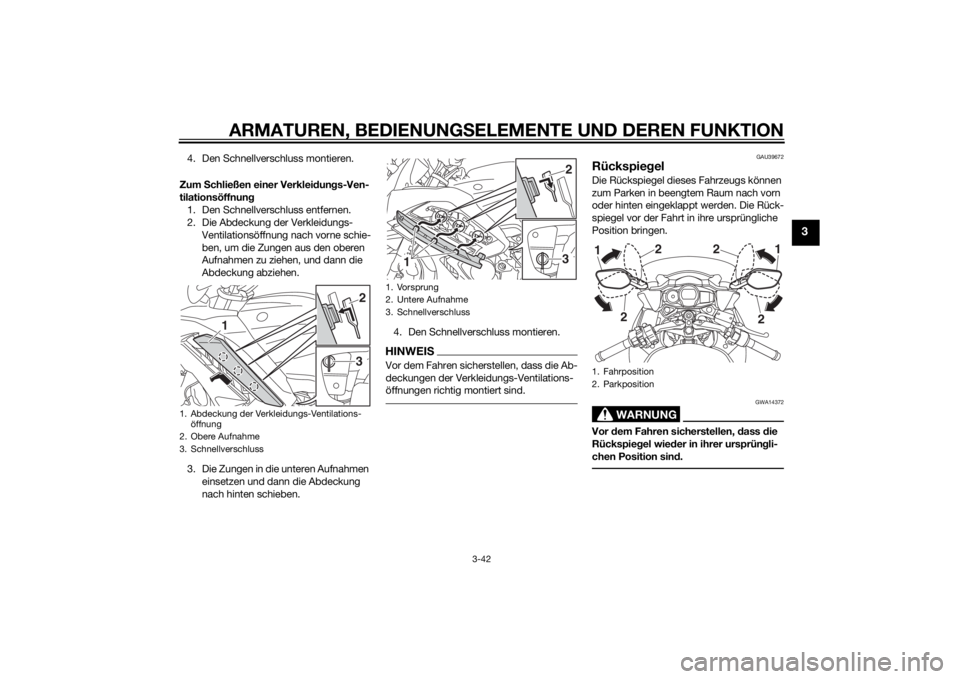

4. Den Schnellverschluss montieren.
Zum Schließen einer Verkleidungs-Ven-
tilationsöffnung
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den oberen
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die unteren Aufnahmen
einsetzen und dann die Abdeckung
nach hinten schieben.4. Den Schnellverschluss montieren.
HINWEISVor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39672
RückspiegelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
1. Abdeckung der Verkleidungs-Ventilations-
öffnung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
1
32
1. Fahrposition
2. Parkposition
2 2
1
221
U1MDG1G0.book Page 42 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-43
3
GAU55424
Einstellung der Vorder- und Hin-
terradfederungDieses Modell ist mit einem elektronisch
einstellbaren Federungssystem ausgestat-
tet. Die Vorspannung des Stoßdämpfers
und die Dämpfungskräfte sowohl der Tele-
skopgabel als auch des Hinterrad-Stoß-
dämpfers sind einstellbar.
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.Vorspannung
Bei Fahrten mit Gepäck oder mit einem
Beifahrer, verwenden Sie die Vorspan-
nungs-Einstellfunktion, um das Federungs-
system an die Zuladung anzupassen. Es
gibt 4 Vorspannungs-Einstellungen.HINWEISDie Vorspannungs-Einstellfunktion er-
scheint nur, wenn der Motor läuft.Durch Änderung der Vorspannungs-
Einstellung werden auch die Dämp-
fungskräfte der Vorder- und Hinter-
radfederung entsprechend eingestellt.
Siehe “Dämpfungskraft” auf Seite
3-45 für weitere Informationen.
Betrieb bei niedrigen Temperaturen:
• Während die Vorspannungs-Ein-
stellfunktion verwendet wird, darf
das Fahrzeug nicht belastet sein.
• Wenn die Vorspannungs-Einstell-
funktion bei Umgebungstempera-
turen nahe oder unter 0 °C (32 °F)
verwendet wird, kann, um den Mo-
tor der Vorspannungs-Einstellfunk-
tion zu schützen, die Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems aufleuchten.
• Die Federung arbeitet weiterhin
normal, nur die Vorspannungs-Ein-
stellfunktion kann nicht verwendet
werden.
• Zum Zurückstellen der Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems etwa 6 Minuten
warten und dann den Schlüssel auf
“OFF” drehen oder sofort den
Schlüssel auf “OFF” drehen und
dann 6 Minuten warten.• Wenn die Warnleuchte des elektro-
nisch einstellbaren Federungssys-
tems nicht erlischt, lassen Sie das
Federungssystem von einer
Yamaha-Fachwerkstatt überprü-
fen.

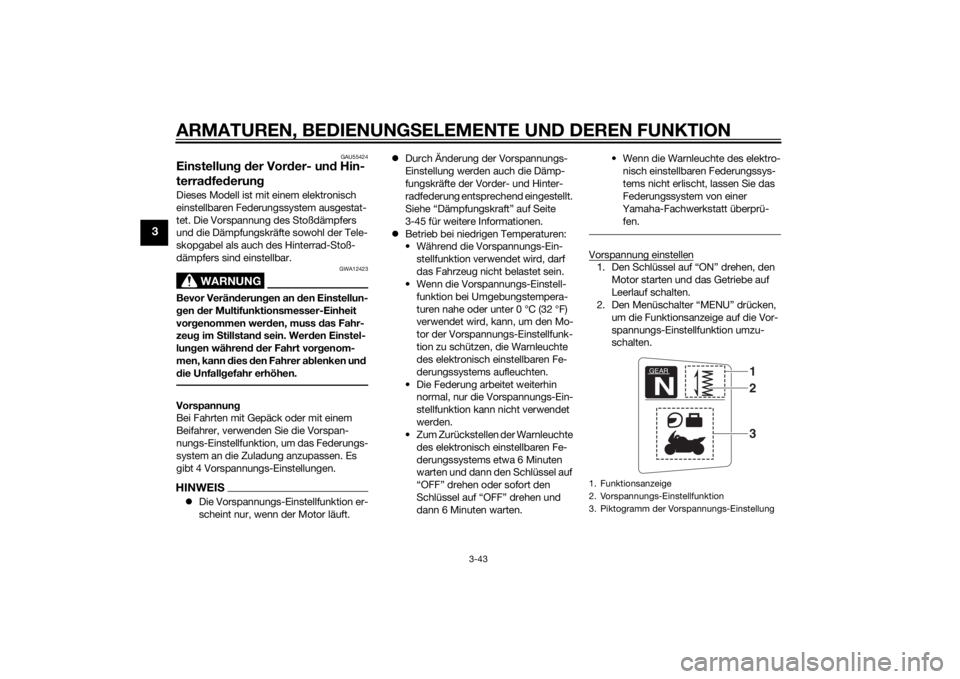

Vorspannung einstellen1. Den Schlüssel auf “ON” drehen, den
Motor starten und das Getriebe auf
Leerlauf schalten.
2. Den Menüschalter “MENU” drücken,
um die Funktionsanzeige auf die Vor-
spannungs-Einstellfunktion umzu-
schalten.1. Funktionsanzeige
2. Vorspannungs-Einstellfunktion
3. Piktogramm der Vorspannungs-Einstellung
GEARN
132
U1MDG1G0.book Page 43 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-44
3
3. Mit dem Wahlschalter das gewünsch-
te Piktogramm der Vorspannungs-
Einstellung wählen.
Aus den folgenden 4 Piktogrammen
die zu Ihrer Zuladung passende Ein-
stellung wählen.Während die Vorspannung eingestellt
wird, erscheint in der Informationsan-
zeige eine Gruppe sich im Kreis bewe-
gender Punkte. Sobald das gewählte
Piktogramm wieder erscheint, ist die
Einstellung der Vorspannung abge-
schlossen.Während die Vorspannung eingestellt wird,
kann sich die Informationsanzeige wie folgt
ändern.
Wenn der Schlüssel auf “OFF” ge-
dreht oder der Motor während der
Einstellung der Vorspannung ausge-
schaltet wird, blinkt das folgende Pik-
togramm der Vorspannungs-Einstel-
lung, um Sie zu warnen, dass die
aktuelle Vorspannungs-Einstellung
nicht mit dem Piktogramm überein-
stimmt. Tritt dies ein, muss die Vor-
spannung erneut eingestellt werden.1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1
2
1. Alleinfahrt
2. Alleinfahrt mit Gepäck
3. Fahrt mit Beifahrer
4. Fahrt mit Beifahrer und Gepäck1
2
3
4
GEARN
GEARN
U1MDG1G0.book Page 44 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-45
3
Wenn das Fahrzeug zu fahren be-
ginnt, blinkt das folgende Piktogramm
der Vorspannungs-Einstellung, um
Sie zu warnen, dass die aktuelle Vor-
spannungs-Einstellung nicht mit dem
Piktogramm übereinstimmt. Tritt dies
ein, muss das Fahrzeug gestoppt und
die Vorspannung erneut eingestellt
werden.Wenn die Vorspannung wiederholt
eingestellt wird, blinkt das Pikto-
gramm der Vorspannungs-Einstellung
4 Mal und die Vorspannung kann nicht
eingestellt werden. Etwa 6 Minuten
warten, damit der Motor der Vorspan-
nungs-Einstellfunktion abkühlen kann,
und dann erneut versuchen, die Vor-
spannung einzustellen.
Dämpfungskraft
Innerhalb jeder Vorspannungs-Einstellung
gibt es 3 Dämpfungskraft-Einstellungen:
“HARD” (hart), “STD” (Standard) und
“SOFT” (weich). Wird die Vorspannungs-
Einstellung geändert, ändern sich auch die
Dämpfungskraft-Einstellungen entspre-
chend. (Das elektronisch einstellbare Fede-
rungssystem stellt automatisch wieder die
Dämpfungskraft-Einstellungen her, die zu-
letzt für diese Vorspannungs-Einstellung gewählt wurden.) Zur weiteren Feineinstel-
lung der Dämpfungskraft kann jede Dämp-
fungskraft-Einstellung auf 7 verschiedene
Stufen eingestellt werden.
HINWEISWenn die Vorspannungs-Einstellung nicht
korrekt abgeschlossen wurde:
Die Dämpfungskraft-Einstellung und
Einstellstufe blinkt 4 Mal und kann
nicht eingestellt werden, wenn deren
Einstellung versucht wird, während
das Fahrzeug steht.
Das Piktogramm der Vorspannungs-
Einstellung blinkt und die Dämpfungs-
kraft kann nicht eingestellt werden,
wenn deren Einstellung versucht wird,
während das Fahrzeug sich bewegt.
GEARN
GEARNGEAR1HARD
+3
GEARN
GEARN
GEARN
1. Dämpfungskraft-Einstellung
2. Dämpfungskraft-Einstellstufe
GEARNHARD
+3
21
U1MDG1G0.book Page 45 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-46
3
Sicherstellen, dass die Vorspannung kor-
rekt eingestellt wurde, bevor die Dämp-
fungskraft eingestellt wird.Dämpfungskraft und Dämpfungskraft-Ein-stellstufe einstellen1. Den Schlüssel auf “ON” drehen.
2. Den Menüschalter “MENU” drücken,
um die Funktionsanzeige auf die
Dämpfer-Einstellfunktion umzuschal-
ten.
3. Mit dem Wahlschalter “HARD”, “STD”
oder “SOFT” wählen.4. Den Menü-Wahlknopf “MENU” drü-
cken.
5. Mit dem Wahlschalter die gewünschte
Stufe der Dämpfungskraft-Einstellung
wählen.
HINWEISDie Dämpfungskraft-Einstellung kann auf 7
Stufen eingestellt werden (+3, +2, +1, 0, …1,

6.
cken.
Wenn sich das Fahrzeug bewegt, während
die Dämpfungskraft eingestellt wird, wech-
selt die Informationsanzeige in den Anzei-
gemodus.
1. Funktionsanzeige
2. Dämpfer-Einstellfunktion
GEARN
STD
0
12
1. Dämpfungskraft-Einstellung
1. Dämpfungskraft-Einstellstufe
GEARNHARD
0
1
GEARNHARD
+3
1
1. Dämpfer-Einstellfunktion
2. Dämpfungskraft-Einstellung
3. Piktogramm der Vorspannungs-Einstellung
GEARNHARD
+3
GEAR1HARD
+3
123
U1MDG1G0.book Page 46 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-47
3
WARNUNG
GWA16421
Das Federbein enthält Stickstoff unter
hohem Druck. Lesen Sie die folgenden
Informationen aufmerksam durch, bevor
Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU55592
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Im folgenden Ab-
schnitt wird das Zündungsunterbre-
chungs- und Anlasssperrschalter-
System erklärt.)
Der Seitenständerschalter ist eben-
falls Teil des YCC-S-Systems. Wenn
der Seitenständer heruntergeklappt
ist, kann kein Gang eingelegt werden.
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
reg
elmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
U1MDG1G0.book Page 47 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-48
3
GAU55362
Zündunterbrechungs- u. Anlass-
sperrschalter-SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U1MDG1G0.book Page 48 Tuesday, June 17, 2014 8:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-49
3

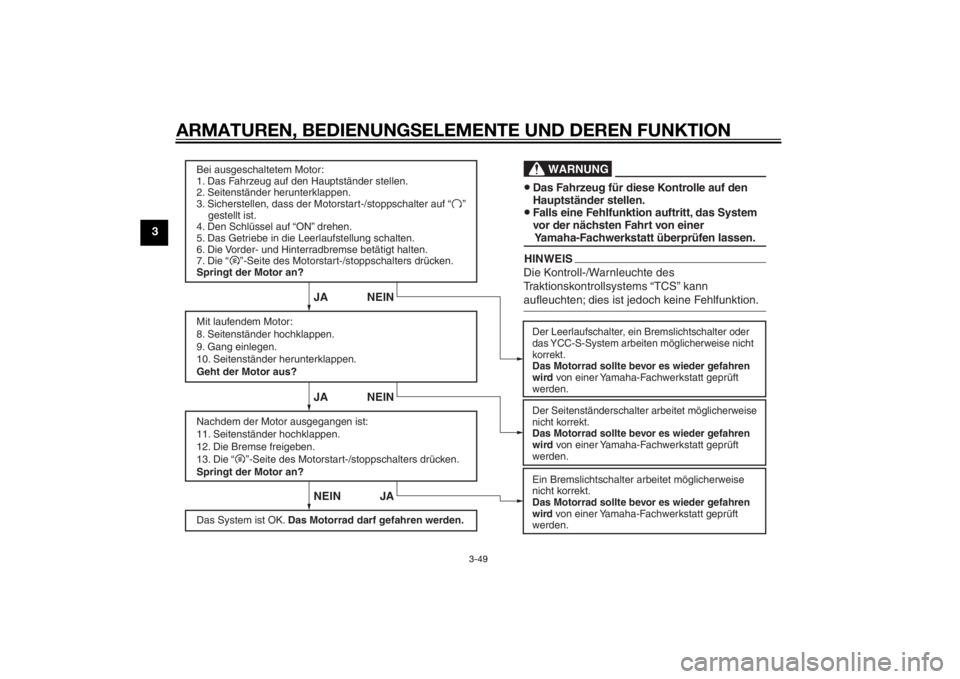

Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer stellen.
2. Seitenständer herunterklappen.
3. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
4. Den Schlüssel auf “ON” drehen.
5. Das Getriebe in die Leerlaufstellung schalten.
6. Die Vorder- und Hinterradbremse betätigt halten.
7. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
8. Seitenständer hochklappen.
9. Gang einlegen.
10. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
11. Seitenständer hochklappen.
12. Die Bremse freigeben.
13. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter, ein Bremslichtschalter oder
das YCC-S-System arbeiten möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Ein Bremslichtschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
HINWEISDie Kontroll-/Warnleuchte des
Traktionskontrollsystems “TCS” kann
aufleuchten; dies ist jedoch keine Fehlfunktion.
WARNUNG
•
•Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U1MDG1G0.book Page 49 Tuesday, June 17, 2014 8:35 AM
