2015 TOYOTA YARIS HYBRID Instructieboekje (in Dutch)

89
1
1-3. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_HV_EE_OM52F30E

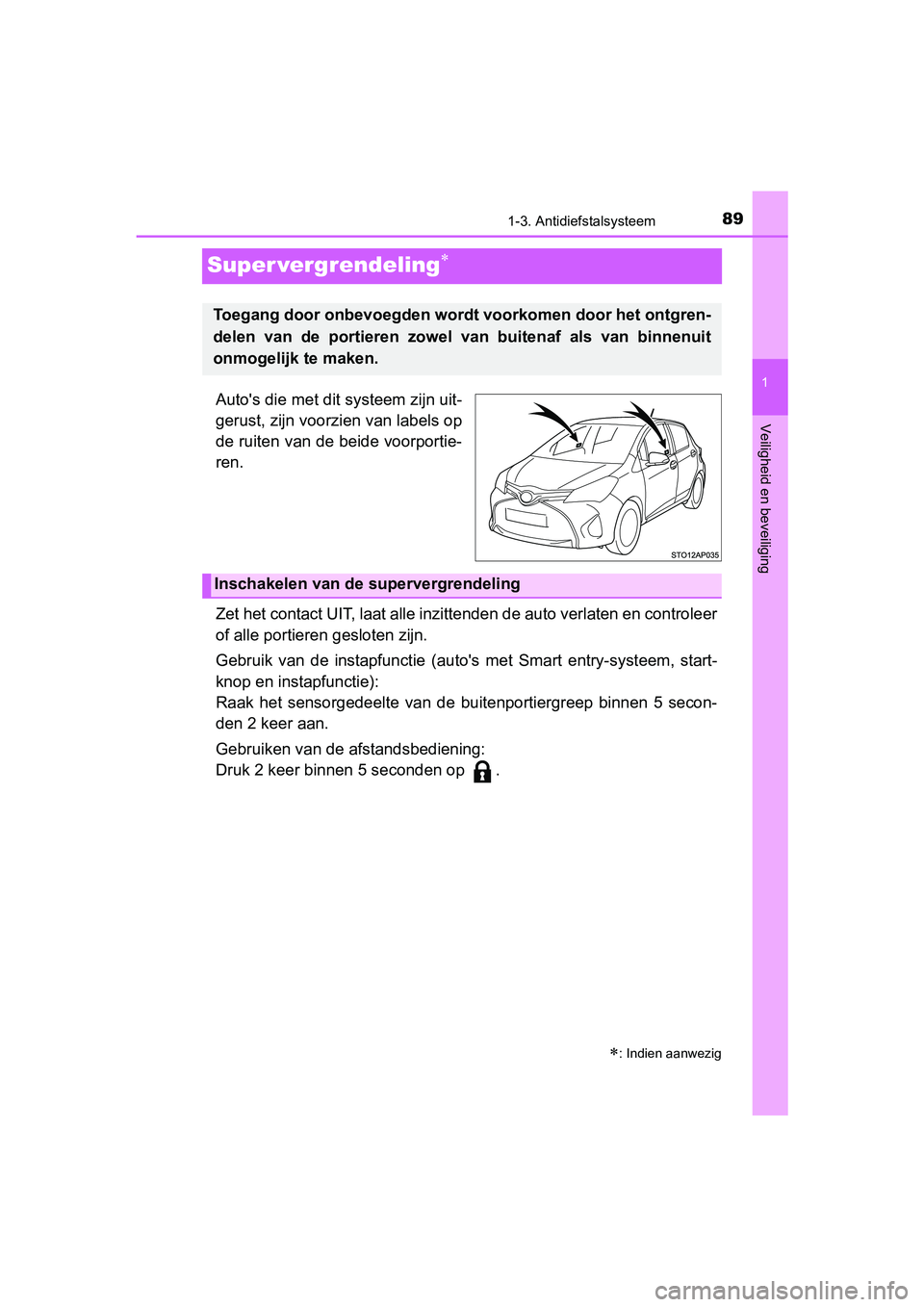

Super vergrendeling
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Gebruik van de instapfunctie (auto's met Smart entry-systeem, start-
knop en instapfunctie):
Raak het sensorgedeelte van de buitenportiergreep binnen 5 secon-
den 2 keer aan.
Gebruiken van de afstandsbediening:
Druk 2 keer binnen 5 seconden op .
: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS_HV_OM_OM52F30E.book Page 89 Friday, March 27, 2015 11:49 AM

901-3. Antidiefstalsysteem
YARIS_HV_EE_OM52F30E
Gebruik van de instapfunctie (auto's met Smart entry-systeem, start-
knop en instapfunctie):
Houd een van de portiergrepen aan de buitenzijde vast of druk de ont-
grendelschakelaar van de achterklep omhoog.
Gebruiken van de afstandsbediening:
Druk op de toets .

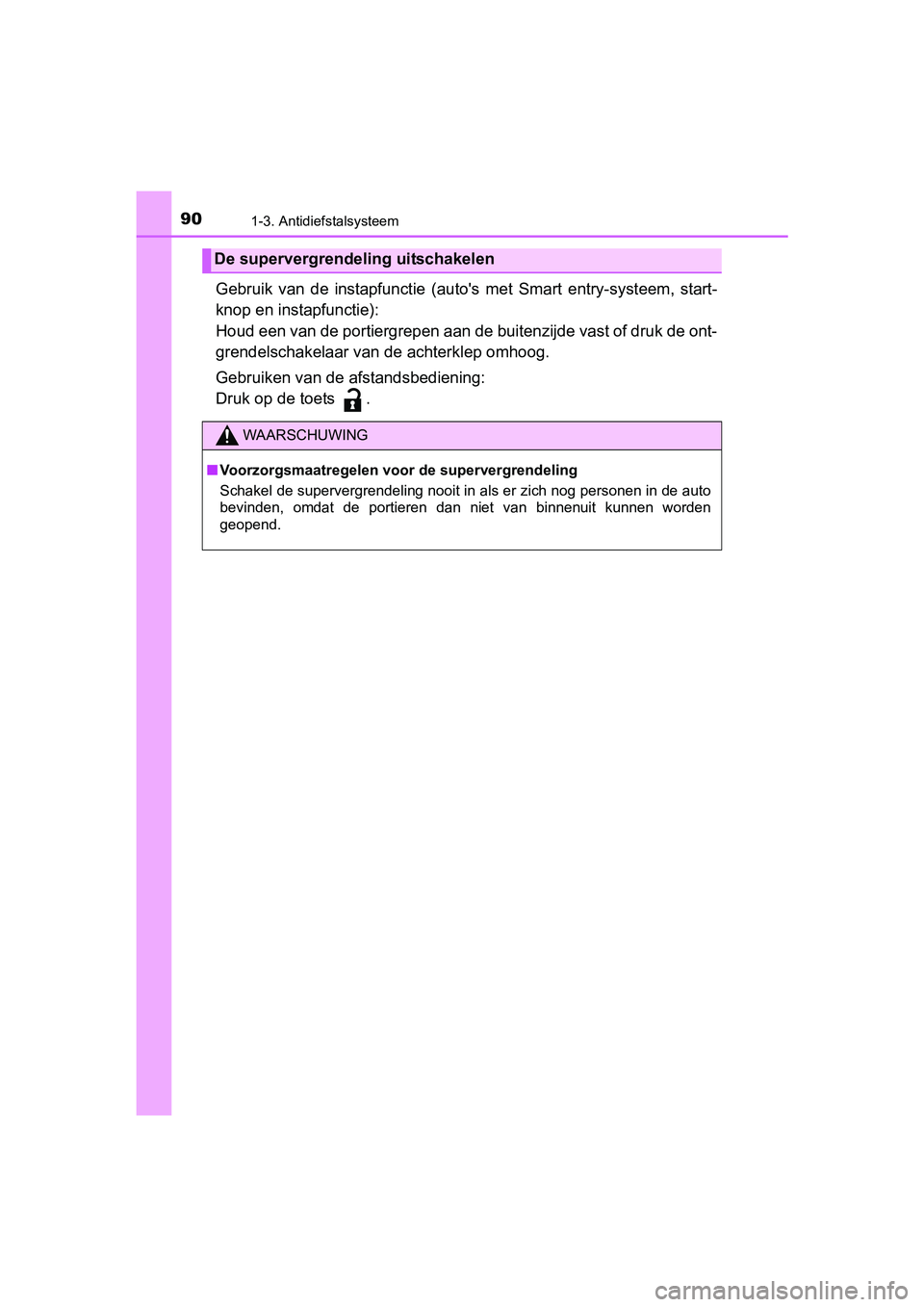

De supervergrendeling uitschakelen
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
YARIS_HV_OM_OM52F30E.book Page 90 Friday, March 27, 2015 11:49 AM

91

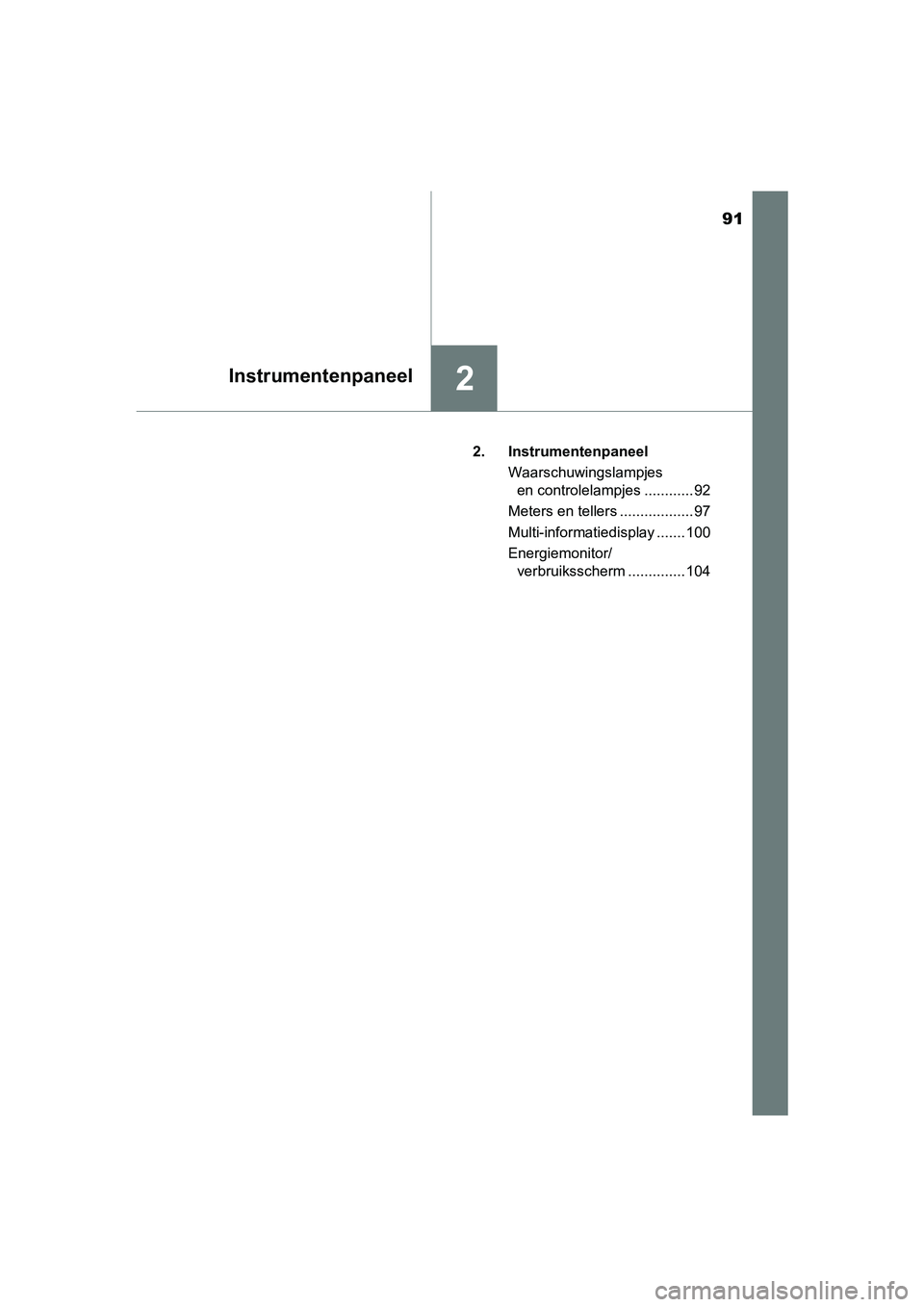

2Instrumentenpaneel
YARIS_HV_EE_OM52F30E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 92
Meters en tellers .................. 97
Multi-informatiedisplay ....... 100
Energiemonitor/ verbruiksscherm .............. 104
YARIS_HV_OM_OM52F30E.book Page 91 Friday, March 27, 2015 11:49 AM

922. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

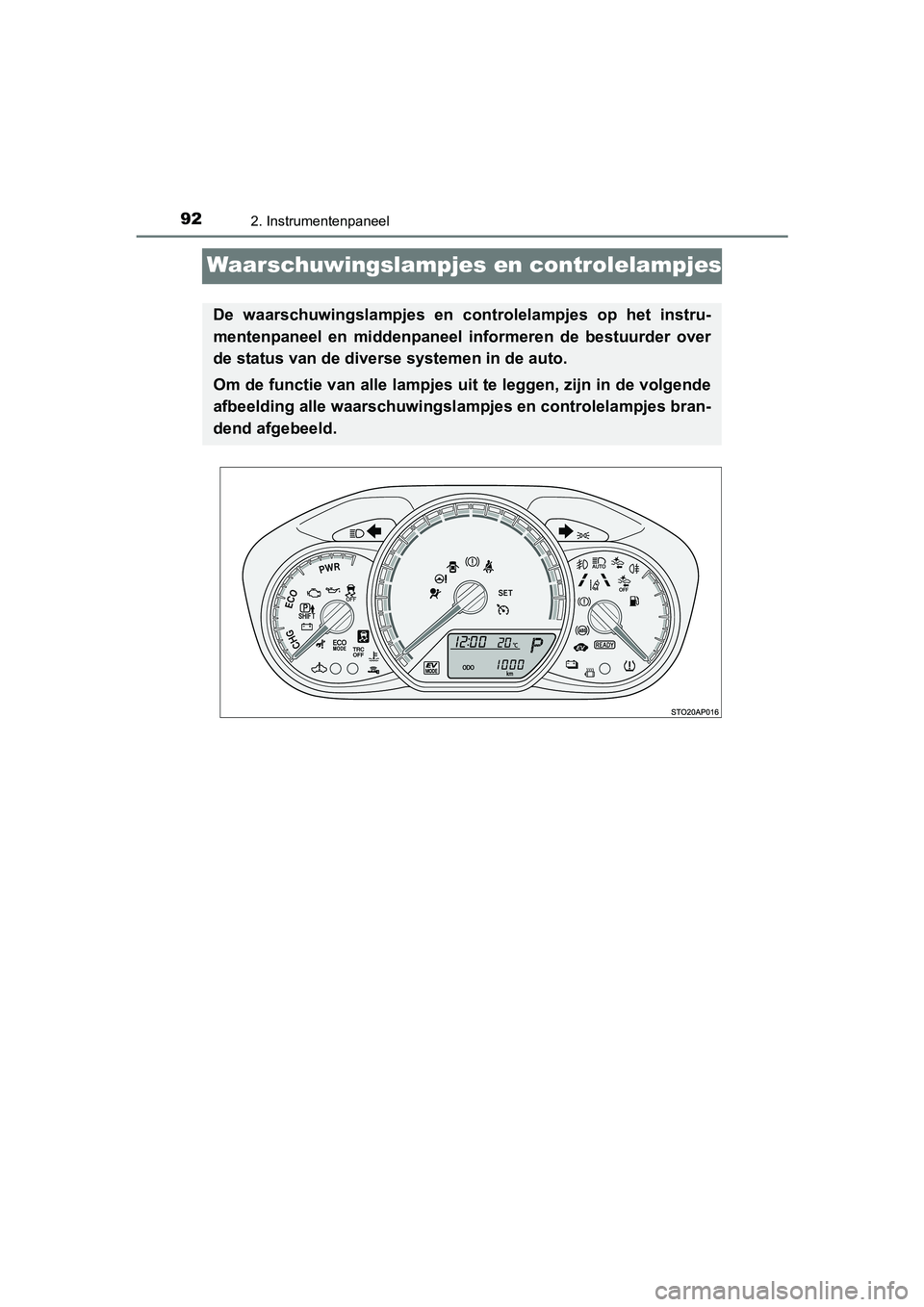

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
YARIS_HV_OM_OM52F30E.book Page 92 Friday, March 27, 2015 11:49 AM

932. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_EE_OM52F30E

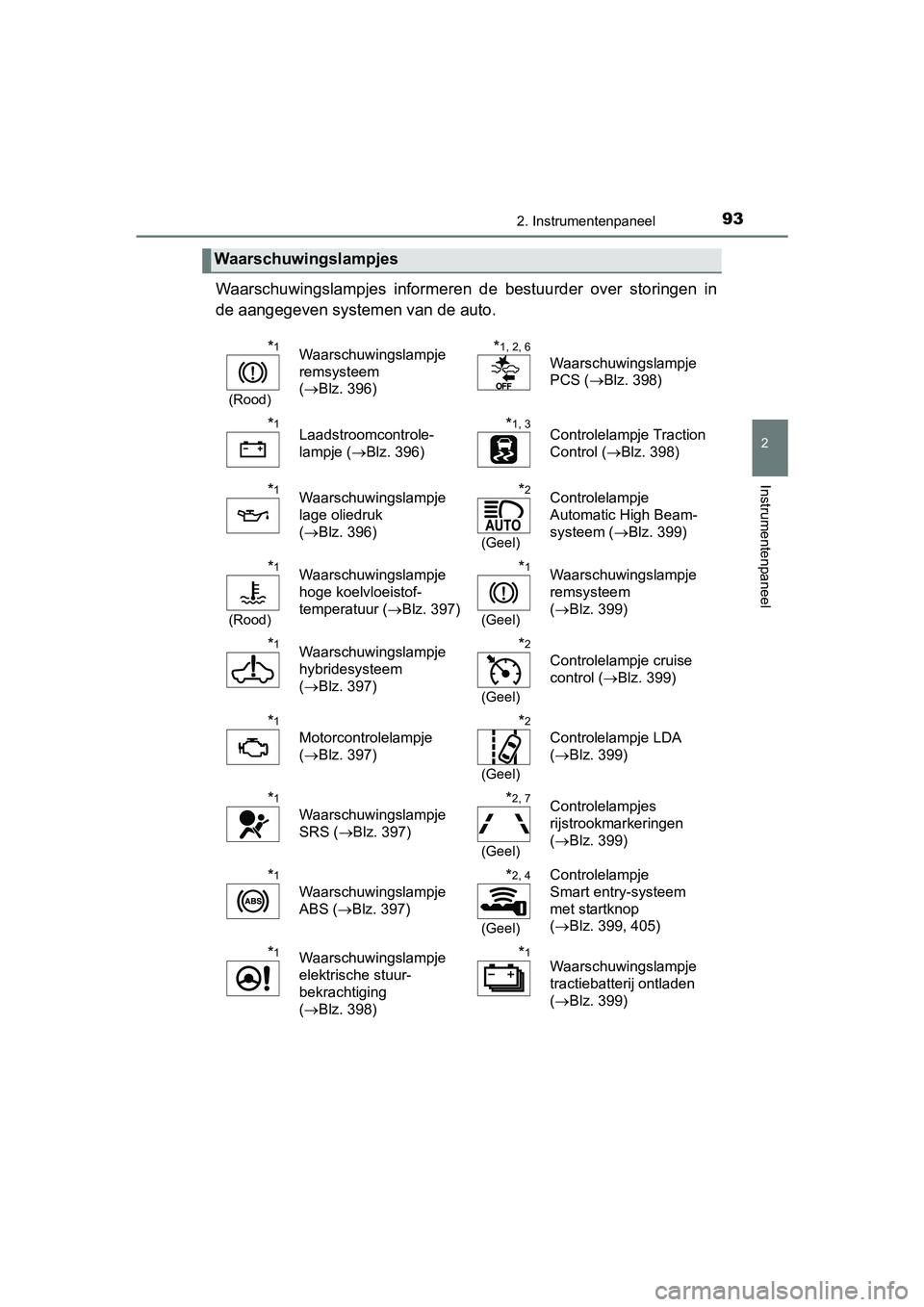

Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem
(Blz. 396)*1, 2, 6
Waarschuwingslampje
PCS ( Blz. 398)
*1Laadstroomcontrole-
lampje ( Blz. 396)*1, 3Controlelampje Traction
Control ( Blz. 398)
*1Waarschuwingslampje
lage oliedruk
(Blz. 396)*2
(Geel)
Controlelampje
Automatic High Beam-
systeem ( Blz. 399)
*1
(Rood)
Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( Blz. 397)*1
(Geel)
Waarschuwingslampje
remsysteem
(Blz. 399)
*1Waarschuwingslampje
hybridesysteem
(Blz. 397)*2
(Geel)
Controlelampje cruise
control ( Blz. 399)
*1
Motorcontrolelampje
(Blz. 397)
*2
(Geel)
Controlelampje LDA
(Blz. 399)
*1
Waarschuwingslampje
SRS ( Blz. 397)
*2, 7
(Geel)
Controlelampjes
rijstrookmarkeringen
(Blz. 399)
*1
Waarschuwingslampje
ABS ( Blz. 397)
*2, 4
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 399, 405)
*1Waarschuwingslampje
elektrische stuur-
bekrachtiging
(Blz. 398)*1Waarschuwingslampje
tractiebatterij ontladen
(Blz. 399)
YARIS_HV_OM_OM52F30E.book Page 93 Friday, March 27, 2015 11:49 AM

942. Instrumentenpaneel
YARIS_HV_EE_OM52F30E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert geel om een storing aan te geven. Het groene lampjeknippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*5: Het lampje brandt in het centrale paneel.
*6: Het lampje knippert om een storing aan te geven.
*7: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto-ring aan te geven.

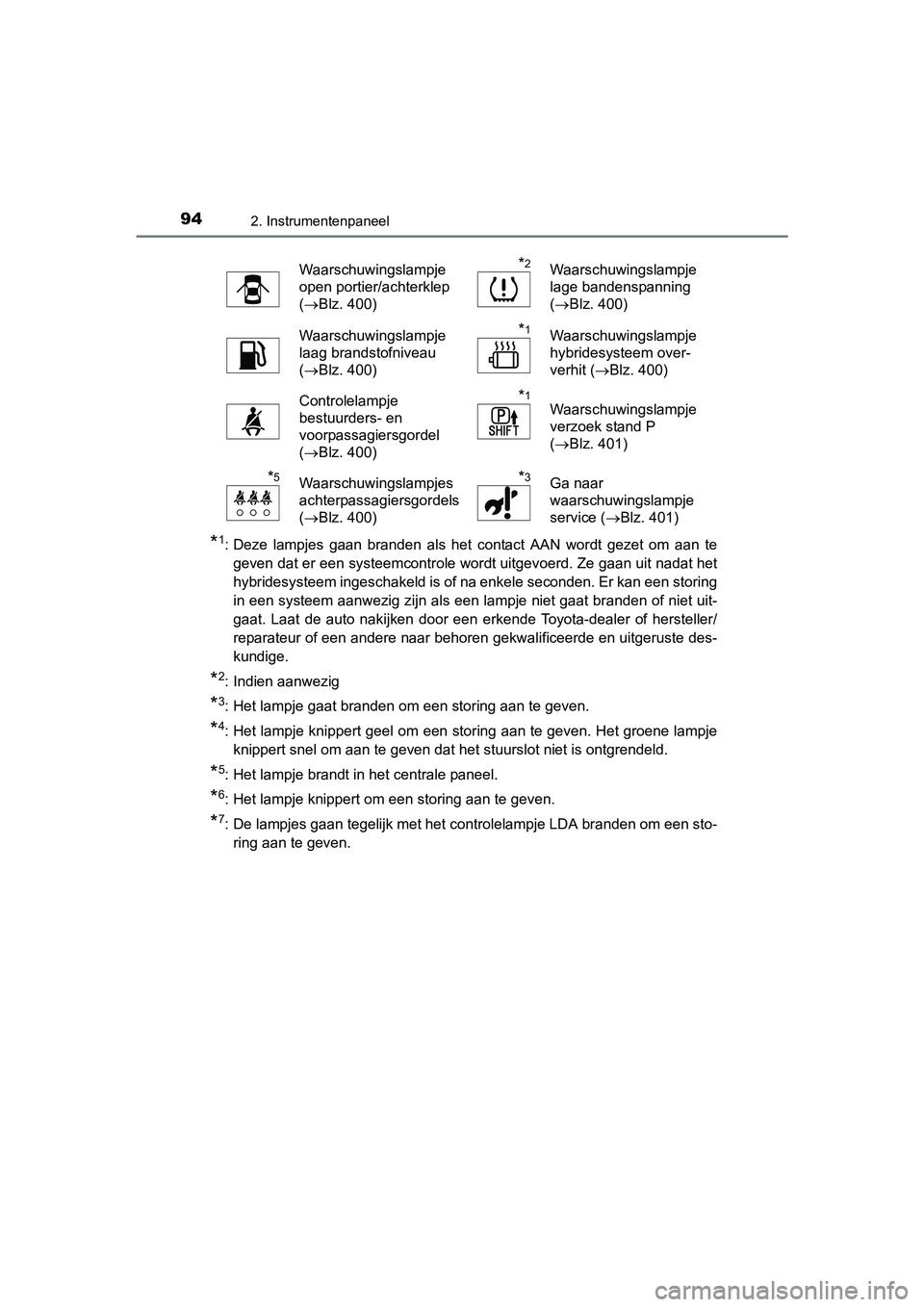

Waarschuwingslampje
open portier/achterklep
(Blz. 400)*2Waarschuwingslampje
lage bandenspanning
(Blz. 400)
Waarschuwingslampje
laag brandstofniveau
(Blz. 400)*1Waarschuwingslampje
hybridesysteem over-
verhit ( Blz. 400)
Controlelampje
bestuurders- en
voorpassagiersgordel
(Blz. 400)*1Waarschuwingslampje
verzoek stand P
(Blz. 401)
*5Waarschuwingslampjes
achterpassagiersgordels
(Blz. 400)*3Ga naar
waarschuwingslampje
service ( Blz. 401)
YARIS_HV_OM_OM52F30E.book Page 94 Friday, March 27, 2015 11:49 AM

952. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_EE_OM52F30E

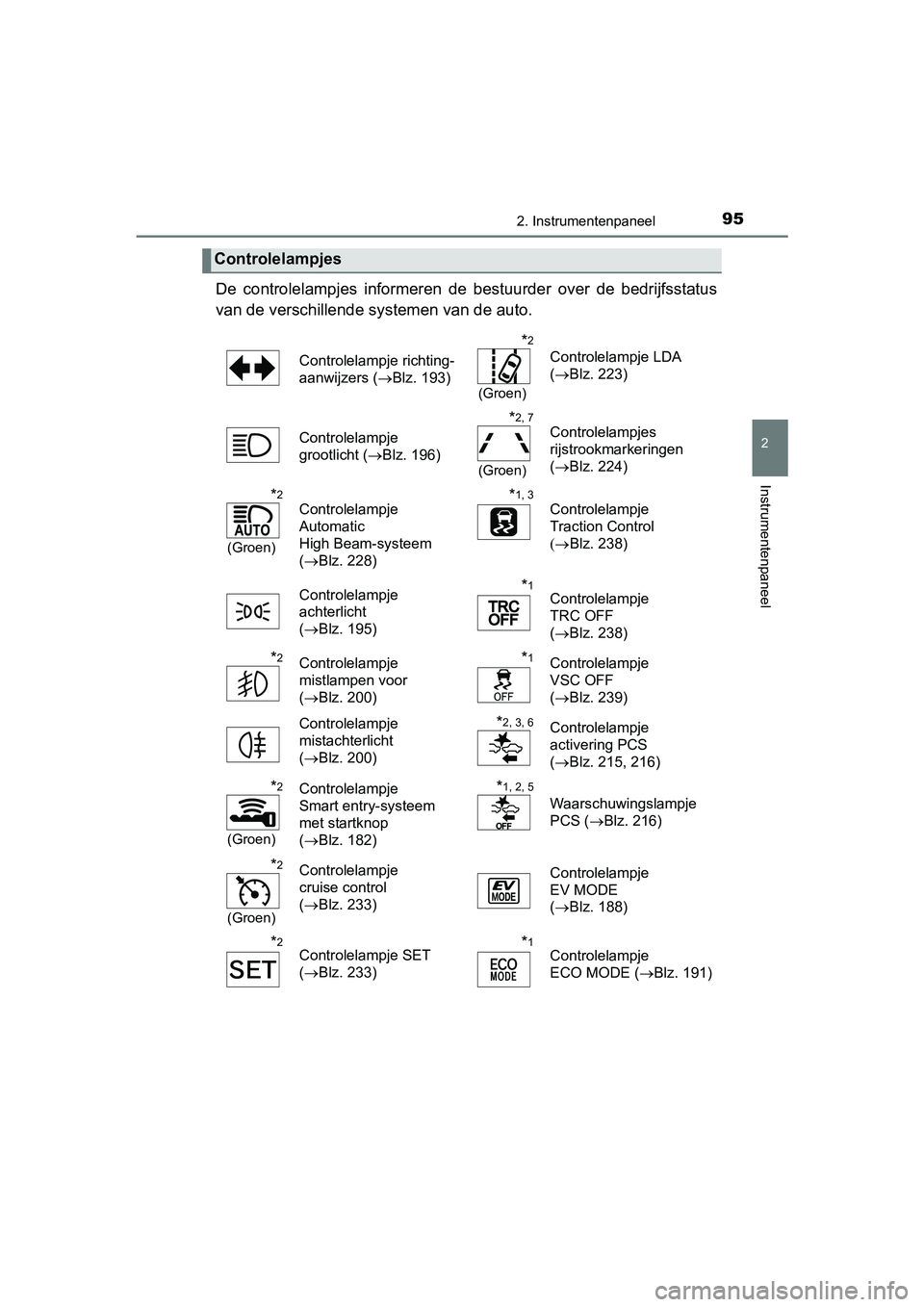

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 193)
*2
(Groen)
Controlelampje LDA
(Blz. 223)
Controlelampje
grootlicht ( Blz. 196)
*2, 7
(Groen)
Controlelampjes
rijstrookmarkeringen
(Blz. 224)
*2
(Groen)
Controlelampje
Automatic
High Beam-systeem
(Blz. 228)*1, 3
Controlelampje
Traction Control
 Blz. 238)
Controlelampje
achterlicht
( Blz. 195)
*1Controlelampje
TRC OFF
(Blz. 238)
*2Controlelampje
mistlampen voor
(Blz. 200)*1Controlelampje
VSC OFF
(Blz. 239)
Controlelampje
mistachterlicht
( Blz. 200)
*2, 3, 6Controlelampje
activering PCS
(Blz. 215, 216)
*2
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 182)*1, 2, 5
Waarschuwingslampje
PCS ( Blz. 216)
*2
(Groen)
Controlelampje
cruise control
(Blz. 233) Controlelampje
EV MODE
(
Blz. 188)
*2Controlelampje SET
(Blz. 233)*1Controlelampje
ECO MODE ( Blz. 191)
YARIS_HV_OM_OM52F30E.book Page 95 Friday, March 27, 2015 11:49 AM

962. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

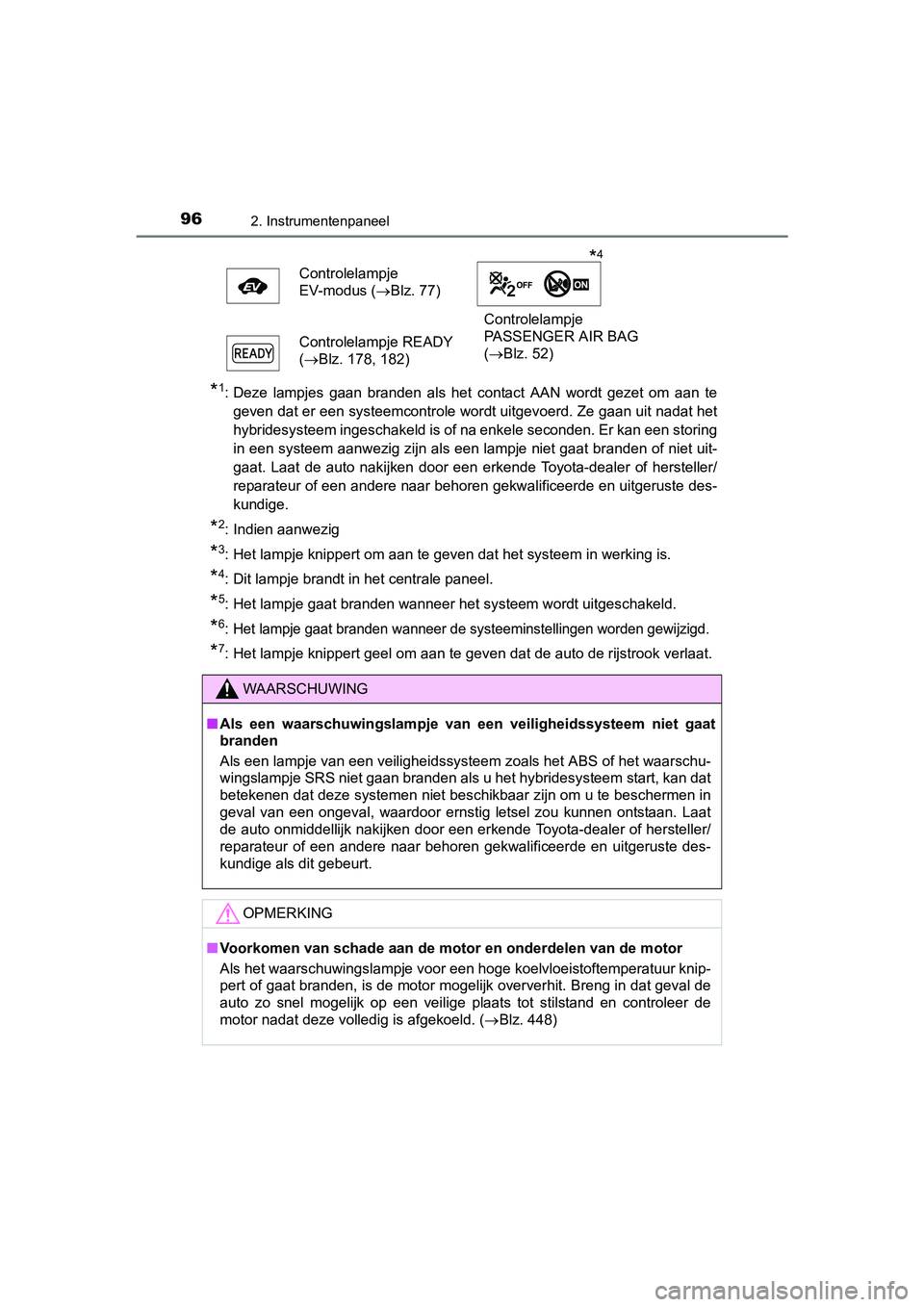

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*6:Het lampje gaat branden wanneer de systeeminstellingen worden gewijzigd.
*7: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat. Controlelampje
EV-modus (
Blz. 77)
Controlelampje
PASSENGER AIR BAG
(Blz. 52)
Controlelampje READY
(
Blz. 178, 182)
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te beschermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als dit gebeurt.
OPMERKING
■ Voorkomen van schade aan de moto r en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( Blz. 448)
*4
