2015 TOYOTA YARIS HYBRID Instructieboekje (in Dutch)

3777-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

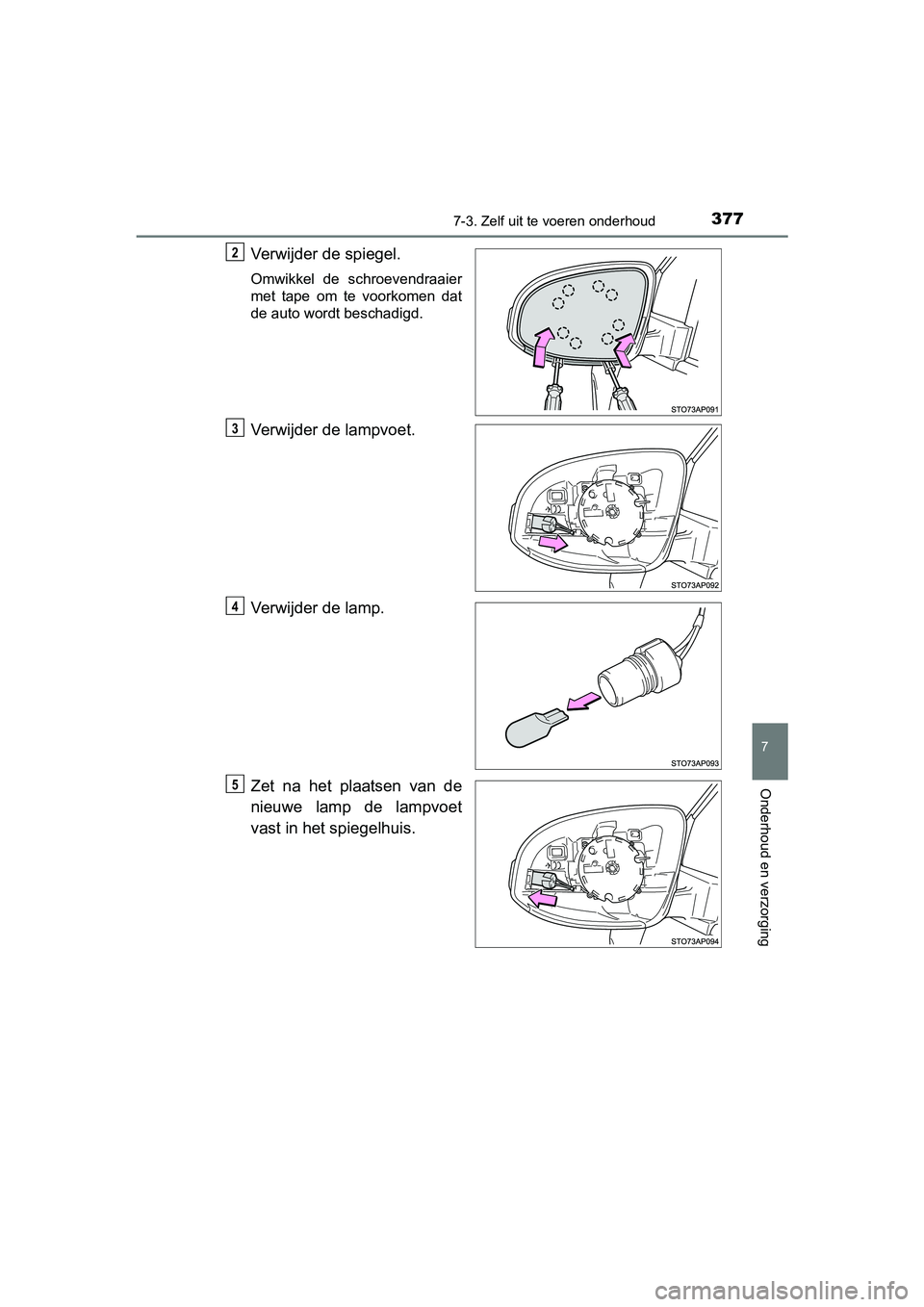

Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
Zet na het plaatsen van de
nieuwe lamp de lampvoet
vast in het spiegelhuis.
2
3
4
5
YARIS_HV_OM_OM52F30E.book Page 377 Friday, March 27, 2015 11:49 AM

3787-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

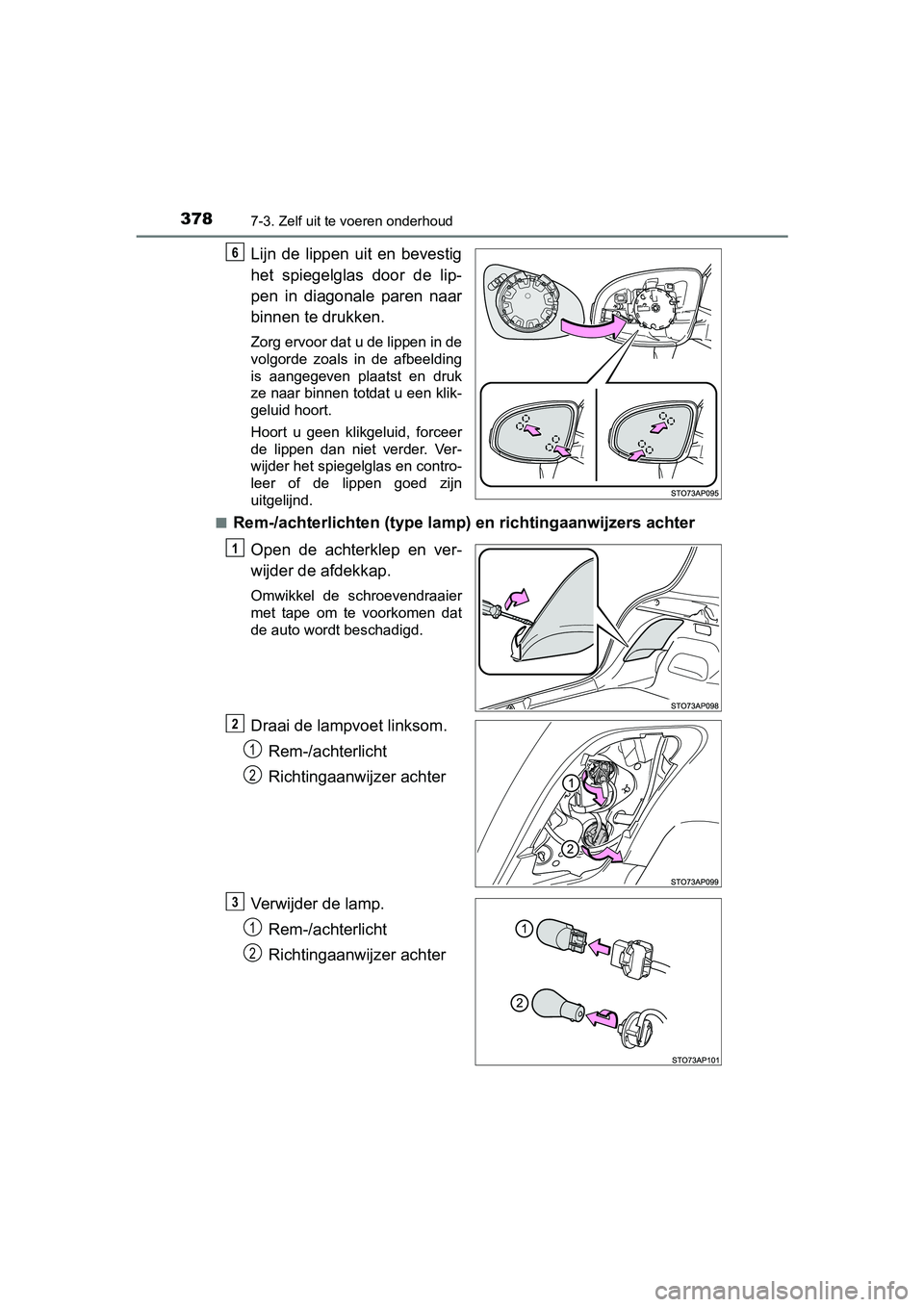

Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampvoet linksom.Rem-/achterlicht
Richtingaanwijzer achter
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
6
1
2
1
2
3
1
2
YARIS_HV_OM_OM52F30E.book Page 378 Friday, March 27, 2015 11:49 AM

3797-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

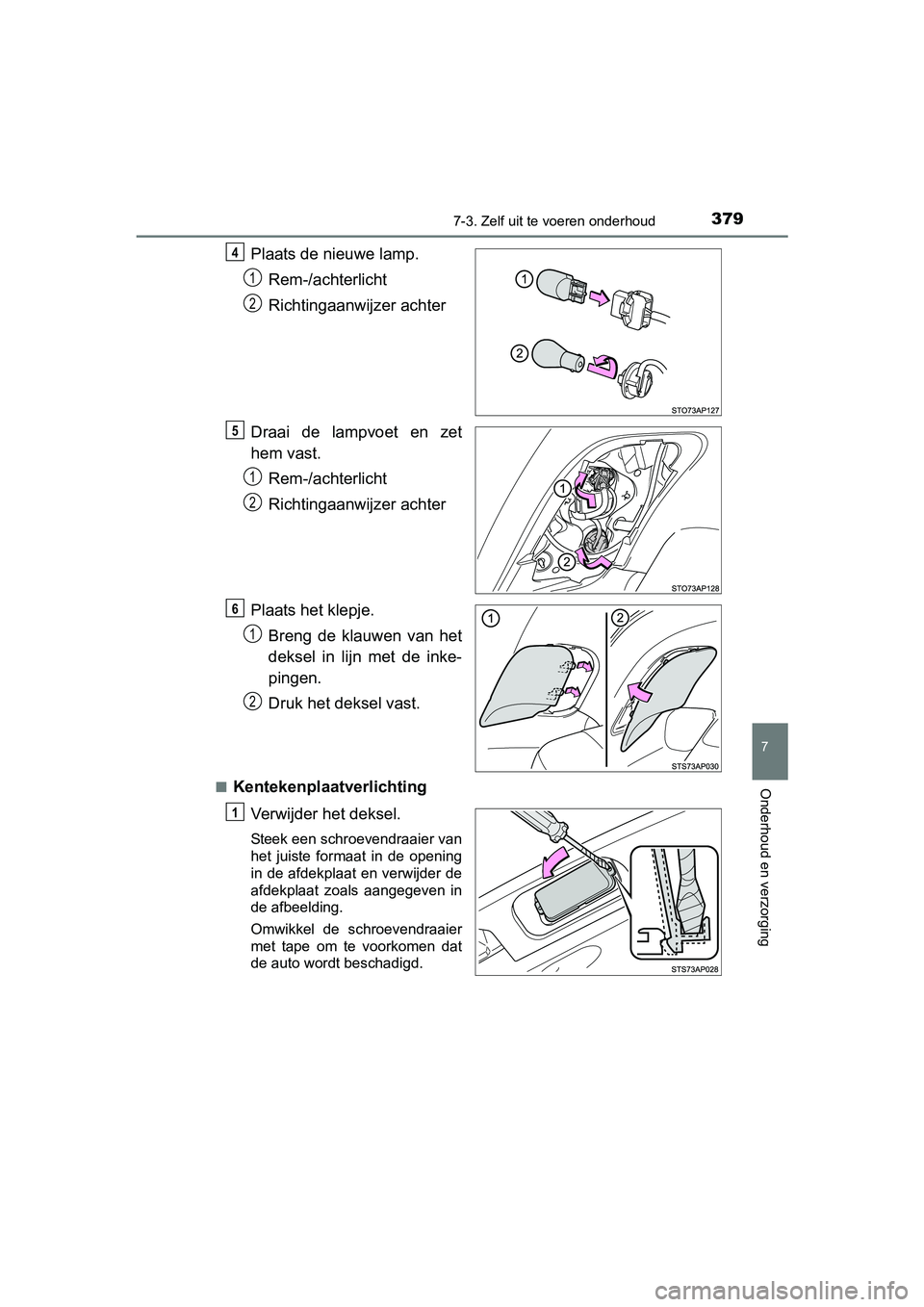

Plaats de nieuwe lamp.Rem-/achterlicht
Richtingaanwijzer achter
Draai de lampvoet en zet
hem vast. Rem-/achterlicht
Richtingaanwijzer achter
Plaats het klepje. Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.
■Kentekenplaatverlichting
Verwijder het deksel.
Steek een schroevendraaier van
het juiste formaat in de opening
in de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
4
1
2
5
1
2
6
1
2
1
YARIS_HV_OM_OM52F30E.book Page 379 Friday, March 27, 2015 11:49 AM

3807-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
Verwijder de lamp.
Plaats de nieuwe lamp.
Plaats het kapje.
Steek een schroevendraaier van
het juiste formaat in een van de
openingen, druk op de schroe-
vendraaier tot u een klik hoort.
Herhaal dit voor de andere ope-
ning.
Zorg ervoor dat het afdek-
kapje goed gesloten is door
op het volledige kapje te
drukken.
2
3
4
5
YARIS_HV_OM_OM52F30E.book Page 380 Friday, March 27, 2015 11:49 AM

3817-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E■

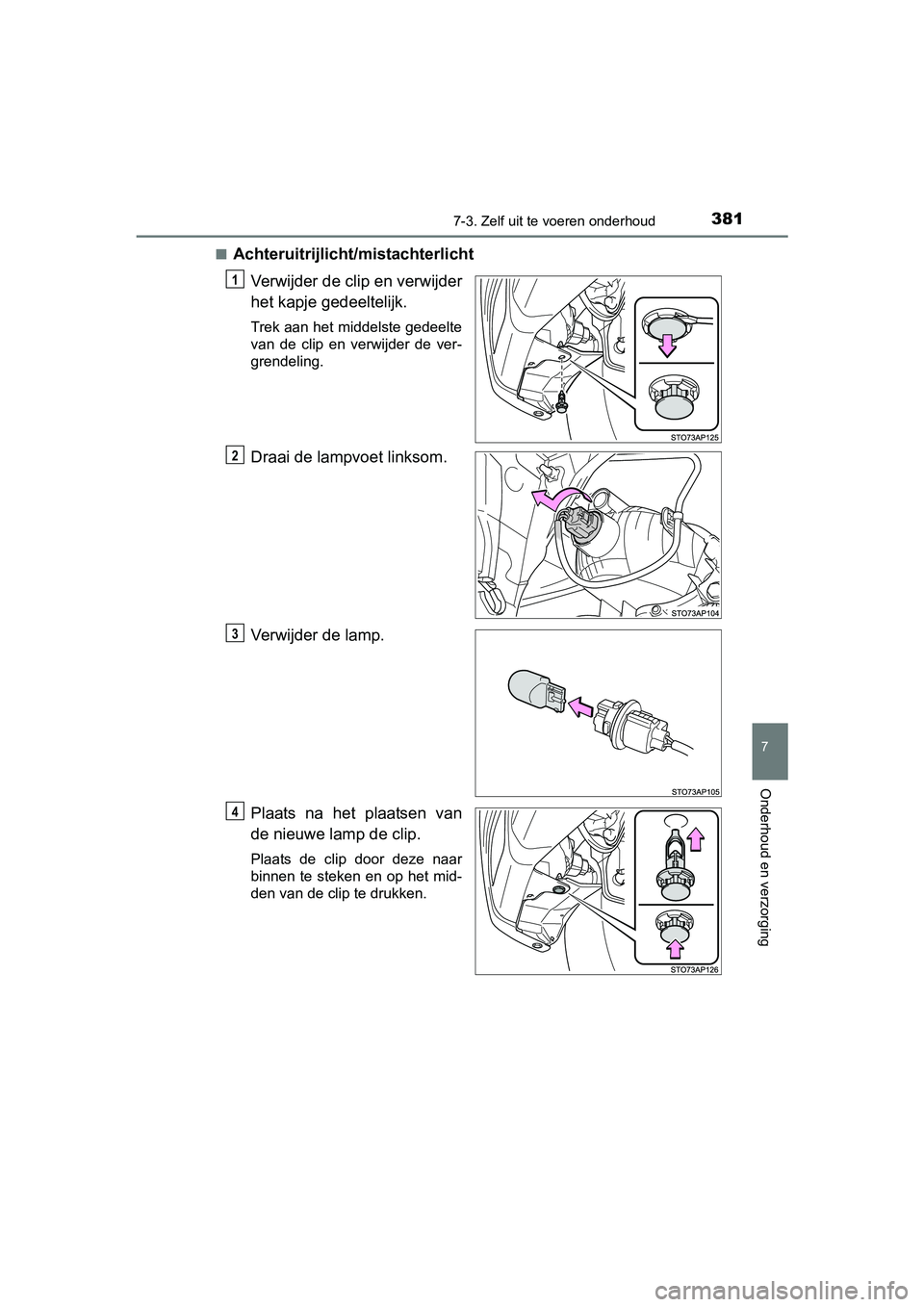

Achteruitrijlicht/mistachterlicht
Verwijder de clip en verwijder
het kapje gedeeltelijk.
Trek aan het middelste gedeelte
van de clip en verwijder de ver-
grendeling.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaats na het plaatsen van
de nieuwe lamp de clip.
Plaats de clip door deze naar
binnen te steken en op het mid-
den van de clip te drukken.
1
2
3
4
YARIS_HV_OM_OM52F30E.book Page 381 Friday, March 27, 2015 11:49 AM

3827-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●
Parkeerlichten voor en dagrijverlichting (LED)
● Rem-/achterlichten (LED)
● Derde remlicht
■LED-lampen
De parkeerlichten voor en de dagrijverlic hting (LED), de rem-/achterlichten
(LED) en het derde remlicht bestaan uit een aantal LED's. Laat een defecte
LED vervangen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een of meer LED's van een remlicht zijn doorgebrand, voldoet uw auto
misschien niet meer aan de wettelijke voorschriften (ECE).
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie.
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als zich een plasje water in de lamp heeft gevormd.
■ Bij het vervangen van lampen
Blz. 368
YARIS_HV_OM_OM52F30E.book Page 382 Friday, March 27, 2015 11:49 AM

3837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
YARIS_HV_OM_OM52F30E.book Page 383 Friday, March 27, 2015 11:49 AM

3847-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
