3217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
WAARSCHUWING
In de motorruimte bevinden zich onderdelen en vloeistoffen die plotseling
kunnen bewegen, heet worden of onder elektrische spanning staan. Neem
onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden onder de motorkap
● Zorg ervoor dat het contact UIT staat en het controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de ventilator als
die in werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Niet roken en geen vonken of open vuur bij brandstof. Brandstofdampen
zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilator of de radiateur
Auto's zonder Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de el ektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. ( Blz. 332)
Auto's met Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de elektrische koelventilator automa-
tisch worden ingeschakeld als de airconditioning wordt ingeschakeld en/of
als de koelvloeistoftemperatuur hoog is. ( Blz. 332)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
YARIS_HV_OM_OM52F30E.book Page 321 Friday, March 27, 2015 11:49 AM

3227-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
YARIS_HV_OM_OM52F30E.book Page 322 Friday, March 27, 2015 11:49 AM

3237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
Motorkap
Trek de ontgrendelingshendel
naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak
omhoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
YARIS_HV_OM_OM52F30E.book Page 323 Friday, March 27, 2015 11:49 AM

3247-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wachts opengaan, waardoor een ongeval of ernstig letsel kan ontstaan.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
YARIS_HV_OM_OM52F30E.book Page 324 Friday, March 27, 2015 11:49 AM

3257-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt, ter-
wijl de krik niet goed is geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel veroorzaken.
YARIS_HV_OM_OM52F30E.book Page 325 Friday, March 27, 2015 11:49 AM

3267-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS_HV_OM_OM52F30E.book Page 326 Friday, March 27, 2015 11:49 AM

3277-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

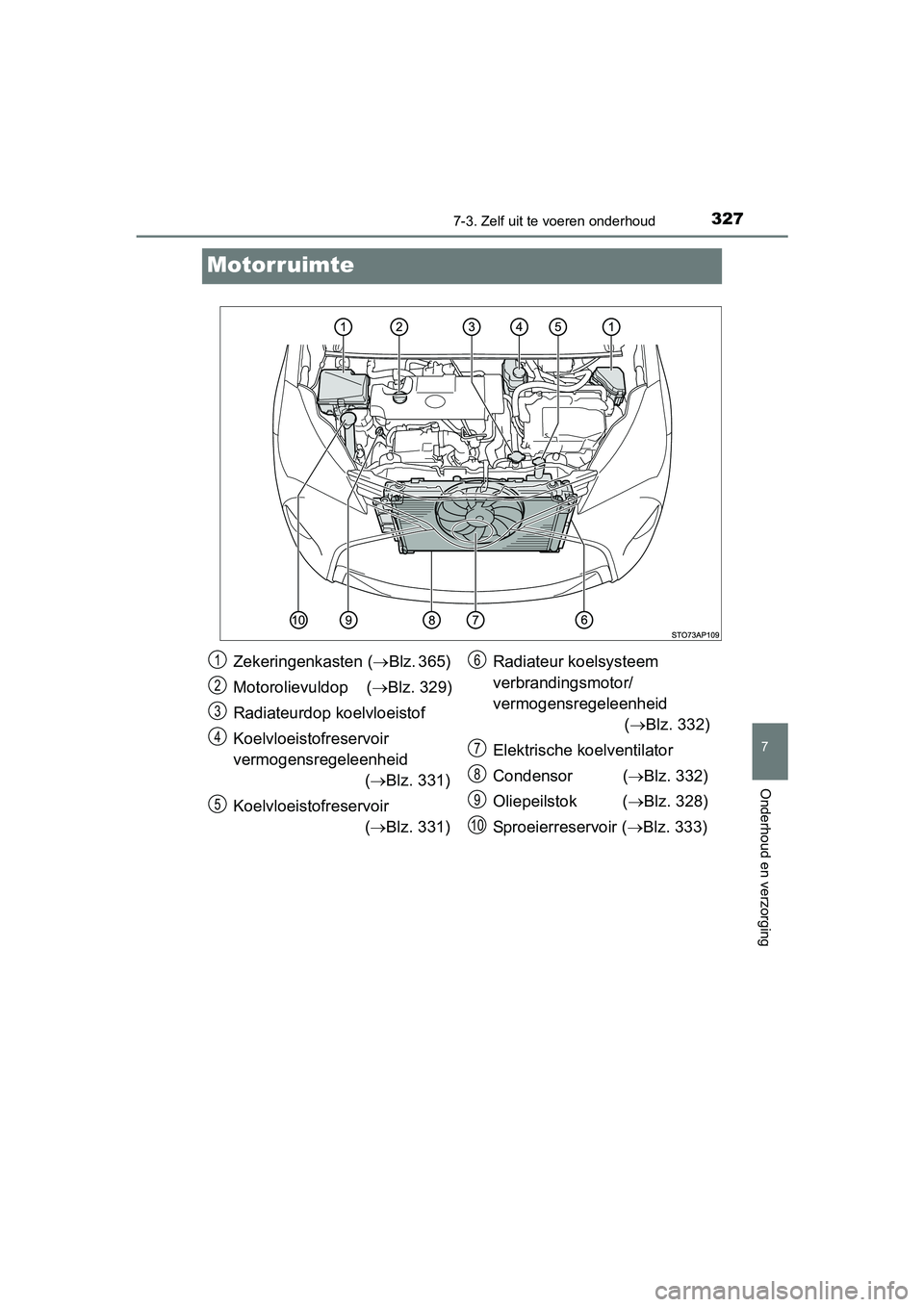

Motorruimte
