2015 TOYOTA YARIS HATCHBACK Návod na použití (in Czech)

4017-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 403)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
Ty p ETy p F
Ty p G

4027-3. Údržba svépomocí
YARIS_F_WE_52G04CZ■Když nasazujete zpět kryt (pojistková skříňka typu C)
Vozidla s levostranným řízením
Vozidla s pravostranným řízením Nasaďte kryt zpět a pak zahákněte vy-
brání gumové lišty do krytu.
Nasaďte kryt zpět a pak zahákněte vy-
brání gumové lišty do krytu.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řádně
kvalifikovaného a vybaveného odborníka.

4037-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ

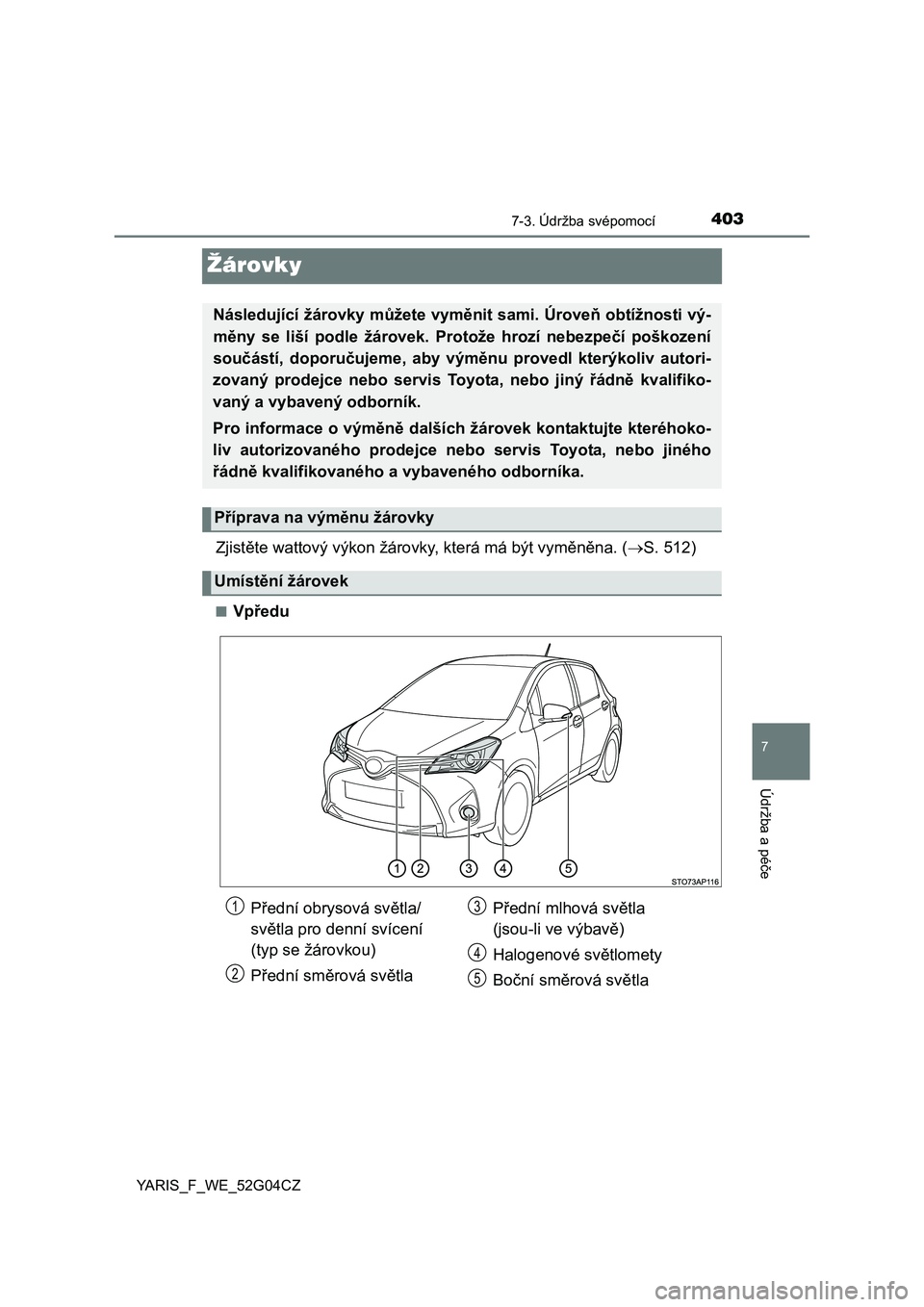

Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 512)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo jiný řádně kvalifiko-
vaný a vybavený odborník.
Pro informace o výměně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybaveného odborníka.
Příprava na výměnu žárovky
Umístění žárovek
Přední obrysová světla/
světla pro denní svícení
(typ se žárovkou)
Přední směrová světlaPřední mlhová světla
(jsou-li ve výbavě)
Halogenové světlomety
Boční směrová světla1
2
3
4
5

4047-3. Údržba svépomocí
YARIS_F_WE_52G04CZ■
Vzadu
*1: Vozidla s levostranným řízením
*2: Vozidla s pravostranným řízením
Zadní mlhové světlo*1/
couvací světlo
*2
Osvětlení registrační značky
Couvací světlo
*1/
zadní mlhové světlo
*2
Zadní směrová světla
Brzdová/koncová světla
(typ se žárovkou)1
2
3
4
5

4057-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ■
Halogenové světlomety
Reflektorový typ
Odpojte konektor.
Vyjměte gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Výměna žárovek
1
2
3
4

4067-3. Údržba svépomocí
YARIS_F_WE_52G04CZ
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Nasaďte přídržnou pružinu
žárovky.
Nasaďte gumový kryt.
Ujistěte se, že je gumový kryt
bezpečně upevněn.
Nasaďte pevně vnější ob-
vod gumového krytu.
Nasaďte gumový kryt ko-
lem žárovky, až bude vi-
dět zástrčka žárovky.
Nasaďte konektor.
5
6
7
1
2
8

4077-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ
Projektorový typ
Otočte paticí žárovky doleva.
Vytáhněte žárovku ven při
stisknutí uvolňovací pojistky
konektoru.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte světlomety
a pohledem ověřte, že otvorem
neuniká žádné světlo.
1
2
3
14

4087-3. Údržba svépomocí
YARIS_F_WE_52G04CZ■
Přední mlhová světla (jsou-li ve výbavě)
Otočte volant opačným smě-
rem, než je světlo, které má
být vyměněno.
Otočte volant do polohy, která
vám umožní prostrčit ruku mezi
pneumatiku a vložku blatníku.
Vyjměte šroubek.
Odtáhněte částečně vložku
blatníku, až uvidíte žárovku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
1
2
3
4
