2015 TOYOTA YARIS HATCHBACK Manuale duso (in Italian)

5059-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L
■Motore a benzina
■Motore diesel
Sistema di raffreddamento
Capacità
(Indicativa)
Motore
1KR-FE4,5 litri
Motore
1NR-FE
Cambio Multidrive
4,8 litri
Cambio manuale
4,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Capacità
(Indicativa)
Senza riscaldatore elettrico
4,5 litri
Con riscaldatore elettrico
4,9 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.

5069-1. Caratteristiche
YARIS_F_EL_OM52G08L
*: Il contenuto di fluido è una quantità di riferimento. Se è necessaria la sostituzione,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sistema di accensione (solo motore a benzina)
Candela
MarcaDENSO SC16HR11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli
elettrodi delle candele.
Circuito elettrico
Batteria
Rilevamento densità
relativa a 20 C:
1,250 — 1,290 completamente carica
1,160 — 1,200 carica a metà
1,060 — 1,100 scarica
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Cambio Multidrive
Contenuto di liquido*6,4 litri
Tipo di liquidoToyota Genuine CVT Fluid FE

5079-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L
NOTA
■Tipo di fluido per cambio Multidrive
L’uso di fluido per cambio Multidrive diverso da “Toyota Genuine CVT Fluid FE”
«CVT Fluid FE originale Toyota» potrebbe causare un deterioramento della qualità
del cambio delle marce, il bloccaggio del cambio accompagnato da vibrazioni e per
ultimo danni al cambio del veicolo.
Cambio manuale
Capacità olio cambio
(Indicativa)
Motore 1KR-FE
1,7 litri
Motori 1NR-FE e 1ND-TV
2,4 litri
Tipo di olio per cambio
Usare uno dei seguenti:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Olio per Cambio Manuale Originale TOYOTA
LV »
• Altro tipo di olio che soddisfi le specifiche API GL-4 e
SAE 75W
NOTA
■ Olio per cambio manuale
Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione nei
passaggi marcia e/o l’efficienza in termini di consumi del carburante potrebbero
risultare diversi o modificati. Per ottenere prestazioni ottimali, Toyota raccomanda
l’uso di “TOYOTA Genuine Manual Transmission Gear Oil LV” «Olio per Cambio
Manuale Originale TOYOTA LV».
Frizione
Gioco del pedale5 — 15 mm
Tipo di liquidoSAE J1704 o FMVSS N. 116 DOT 4

5089-1. Caratteristiche
YARIS_F_EL_OM52G08L
*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il
motore è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
200 N
Pneumatici da 14 pollici (tipo A)
Pneumatici da 14 pollici (tipo B)
Freni
Distanza del pedale*164 mm min.
Gioco del pedale1— 6 mm
Corsa della leva del freno di
stazionamento*2
Freno a tamburo posteriore
5 — 7 scatti
Freno a disco posteriore
4 — 6 scatti
Tipo di liquidoSAE J1704 o FMVSS N.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni dei pneumatici175/65R14 82T
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici175/70R14 84S
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
250 (2,5, 36)240 (2,4, 35)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)

5099-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L
Pneumatici da 15 pollici (tipo A)
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. ( P. 467)
“Per ottimizzare i consumi di carburante, si consiglia di mantenere la pressione
pneumatici ECO.
La pressione pneumatici influisce sul comfort di viaggio, sulla rumorosità e sulle
caratteristiche di sterzata.”
Pneumatici da 15 pollici (tipo B)
Pneumatici da 16 pollici
Dimensioni dei pneumatici175/65R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard:
230 (2,3, 33)
Pressione pneumatici
ECO*:
250 (2,5, 36)
Pressione pneumatici
standard:
220 (2,2, 32)
Pressione pneumatici
ECO*:
240 (2,4, 35)
Dimensioni delle ruote15  5J, 15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)220 (2,2, 32)
Oltre 160 km/h240 (2,4, 35)220 (2,2, 32)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici195/50R16 84V
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)200 (2,0, 29)
Oltre 160 km/h240 (2,4, 35)210 (2,1, 30)
Dimensioni delle ruote16  6J
Coppia dadi ruote103 Nm (10,5 kgm)

5109-1. Caratteristiche
YARIS_F_EL_OM52G08L
Ruotini di scorta
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni dei pneumaticiT125/70D15 95M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote15  4B
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumaticiT125/70D16 96M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T
Coppia dadi ruote103 Nm (10,5 kgm)

5119-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L
Lampadine
LampadineWTipo
Esterno
Fari alogeni
Tipo riflettore
Tipo proiettore
60/55
55
A
B
Fari fendinebbia*19C
Luce di posizione anteriore/luci di guida diurna
(a bulbo)21/5D
Luci degli indicatori di direzione anteriori21E
Luci degli indicatori di direzione laterali5E
Luci degli indicatori di direzione posteriori21G
Luci di stop/coda (a bulbo)21/5D
Luce di retromarcia21D
Faro retronebbia21D
Luci della targa5D
Abitacolo
Luci di cortesia alette parasole*5F
Luci di cortesia/luce abitacolo5D
Luce del vano bagagli5F
A: Lampadine alogene H4
C: Lampadine alogene H16
E: lampadine con base a cuneo (ambra)
G: Lampadine ad attacco singolo
(trasparenti)
B: Lampadine alogene HIR2
D: Lampadine con base a cuneo
(trasparenti)
F: Lampadine ad attacco doppio
*: Se presente

5129-1. Caratteristiche
YARIS_F_EL_OM52G08L

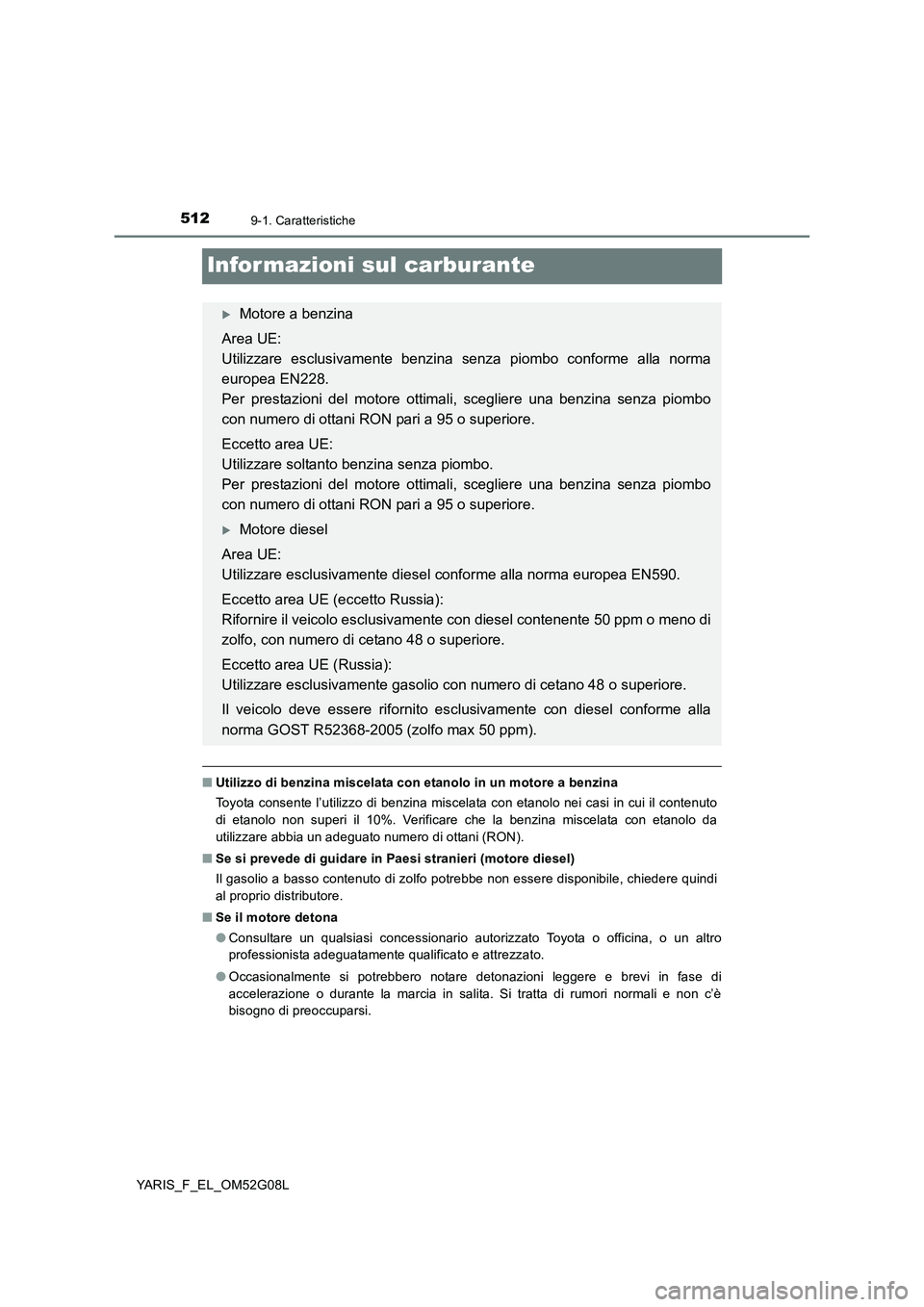

Infor mazioni sul carburante
■Utilizzo di benzina miscelata con etanolo in un motore a benzina
Toyota consente l’utilizzo di benzina miscelata con etanolo nei casi in cui il contenuto
di etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da
utilizzare abbia un adeguato numero di ottani (RON).
■ Se si prevede di guidare in Paesi stranieri (motore diesel)
Il gasolio a basso contenuto di zolfo potrebbe non essere disponibile, chiedere quindi
al proprio distributore.
■ Se il motore detona
● Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Motore a benzina
Area UE:
Utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza piombo
con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Utilizzare soltanto benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza piombo
con numero di ottani RON pari a 95 o superiore.
Motore diesel
Area UE:
Utilizzare esclusivamente diesel conforme alla norma europea EN590.
Eccetto area UE (eccetto Russia):
Rifornire il veicolo esclusivamente con diesel contenente 50 ppm o meno di
zolfo, con numero di cetano 48 o superiore.
Eccetto area UE (Russia):
Utilizzare esclusivamente gasolio con numero di cetano 48 o superiore.
Il veicolo deve essere rifornito esclusivamente con diesel conforme alla
norma GOST R52368-2005 (zolfo max 50 ppm).
