4898-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

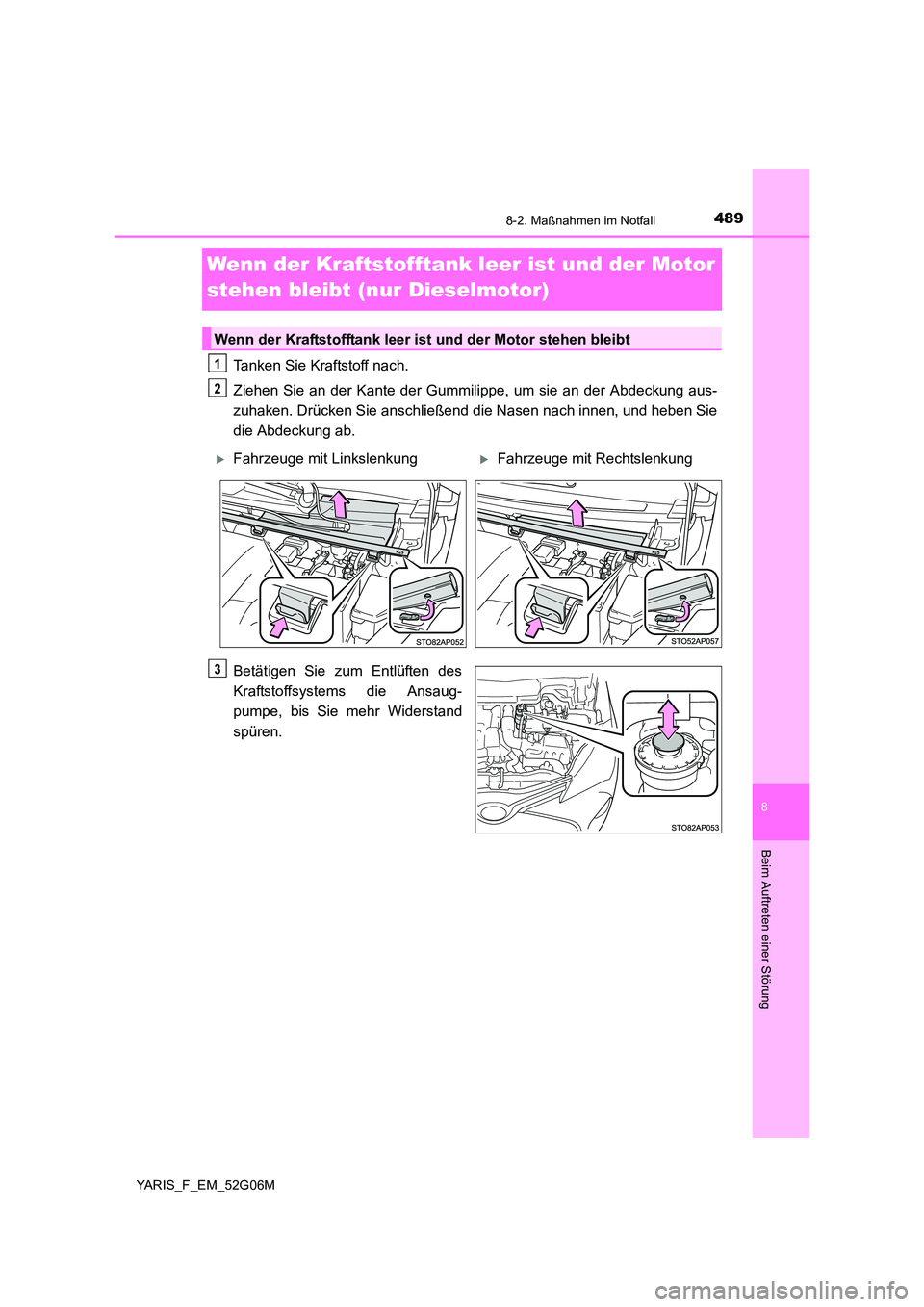

Wenn der Kraftstofftank leer ist und der Motor
stehen bleibt (nur Dieselmotor)
Tanken Sie Kraftstoff nach.
Ziehen Sie an der Kante der Gummilippe, um sie an der Abdeckung aus-
zuhaken. Drücken Sie anschließend die Nasen nach innen, und heben Sie
die Abdeckung ab.
Betätigen Sie zum Entlüften des
Kraftstoffsystems die Ansaug-
pumpe, bis Sie mehr Widerstand
spüren.
Wenn der Kraftstofftank leer ist und der Motor stehen bleibt
1
2
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
3

4908-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

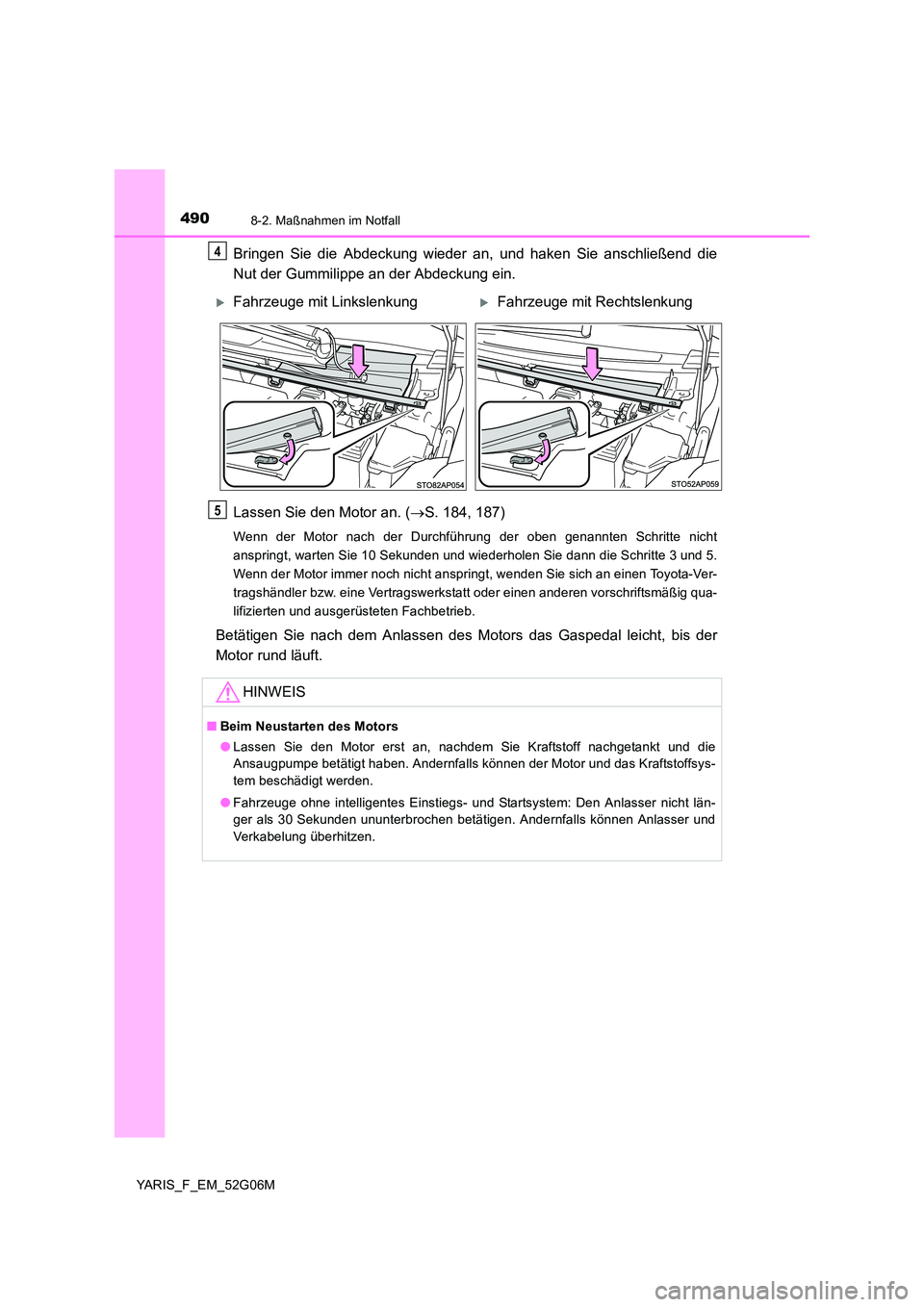

Bringen Sie die Abdeckung wieder an, und haken Sie anschließend die
Nut der Gummilippe an der Abdeckung ein.
Lassen Sie den Motor an. ( S. 184, 187)
Wenn der Motor nach der Durchführung der oben genannten Schritte nicht
anspringt, warten Sie 10 Sekunden und wiederholen Sie dann die Schritte 3 und 5.
Wenn der Motor immer noch nicht anspringt, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb.
Betätigen Sie nach dem Anlassen des Motors das Gaspedal leicht, bis der
Motor rund läuft.
4
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
HINWEIS
■ Beim Neustarten des Motors
● Lassen Sie den Motor erst an, nachdem Sie Kraftstoff nachgetankt und die
Ansaugpumpe betätigt haben. Andernfalls können der Motor und das Kraftstoffsys-
tem beschädigt werden.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Den Anlasser nicht län-
ger als 30 Sekunden ununterbrochen betätigen. Andernfalls können Anlasser und
Verkabelung überhitzen.
5

4918-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

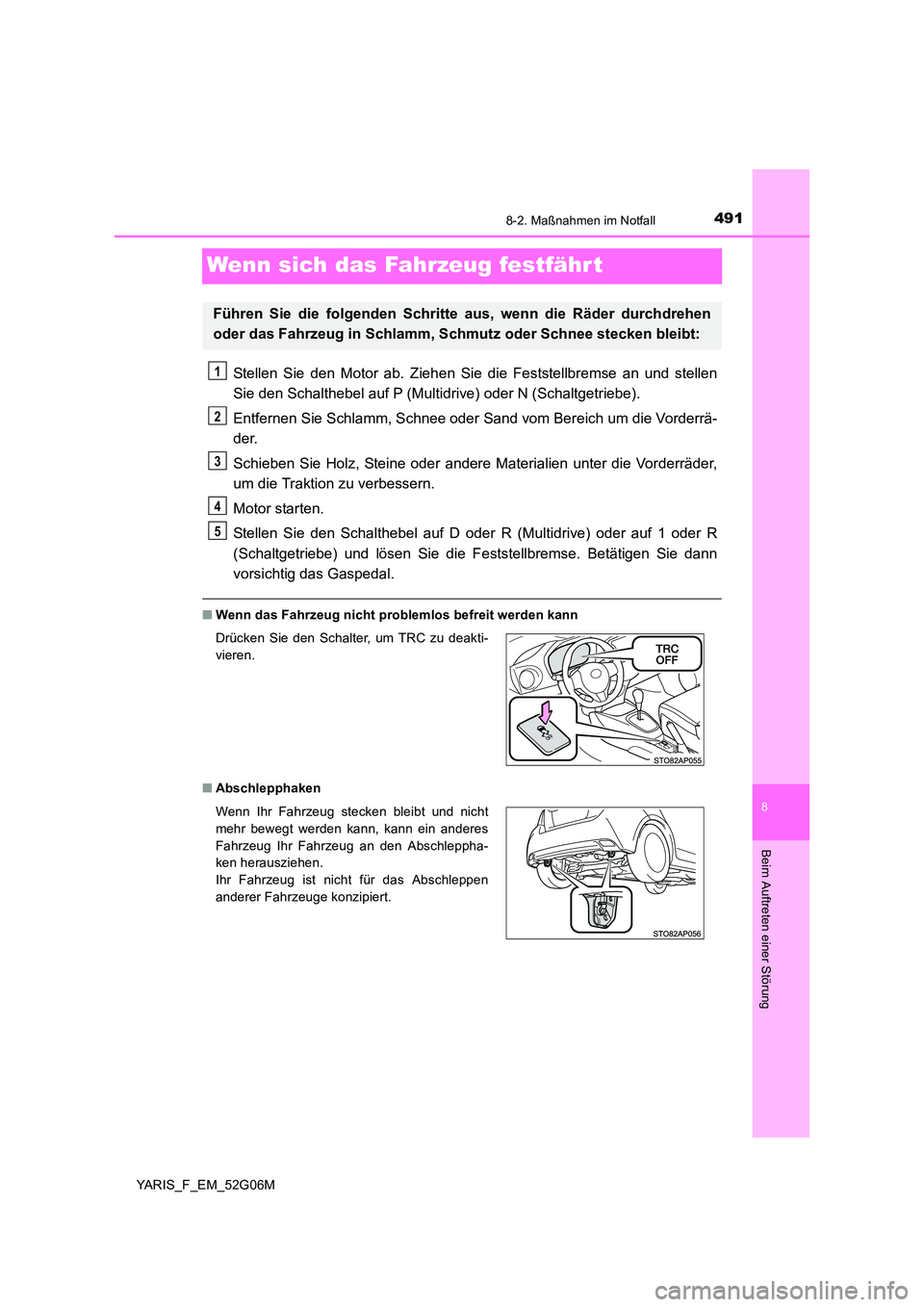

Wenn sich das Fahrzeug festfährt
Stellen Sie den Motor ab. Ziehen Sie die Feststellbremse an und stellen
Sie den Schalthebel auf P (Multidr ive) oder N (Schaltgetriebe).
Entfernen Sie Schlamm, Schnee oder S and vom Bereich um die Vorderrä-
der.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Motor starten.
Stellen Sie den Schalthebel auf D oder R (Multidrive) oder auf 1 oder R
(Schaltgetriebe) und lösen Sie die Feststellbremse. Betätigen Sie dann
vorsichtig das Gaspedal.
■ Wenn das Fahrzeug nicht problemlos befreit werden kann
■ Abschlepphaken
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie den Schalter, um TRC zu deakti-
vieren.
Wenn Ihr Fahrzeug stecken bleibt und nicht
mehr bewegt werden kann, kann ein anderes
Fahrzeug Ihr Fahrzeug an den Abschleppha-
ken herausziehen.
Ihr Fahrzeug ist nicht für das Abschleppen
anderer Fahrzeuge konzipiert.
1
2
3
4
5

4928-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

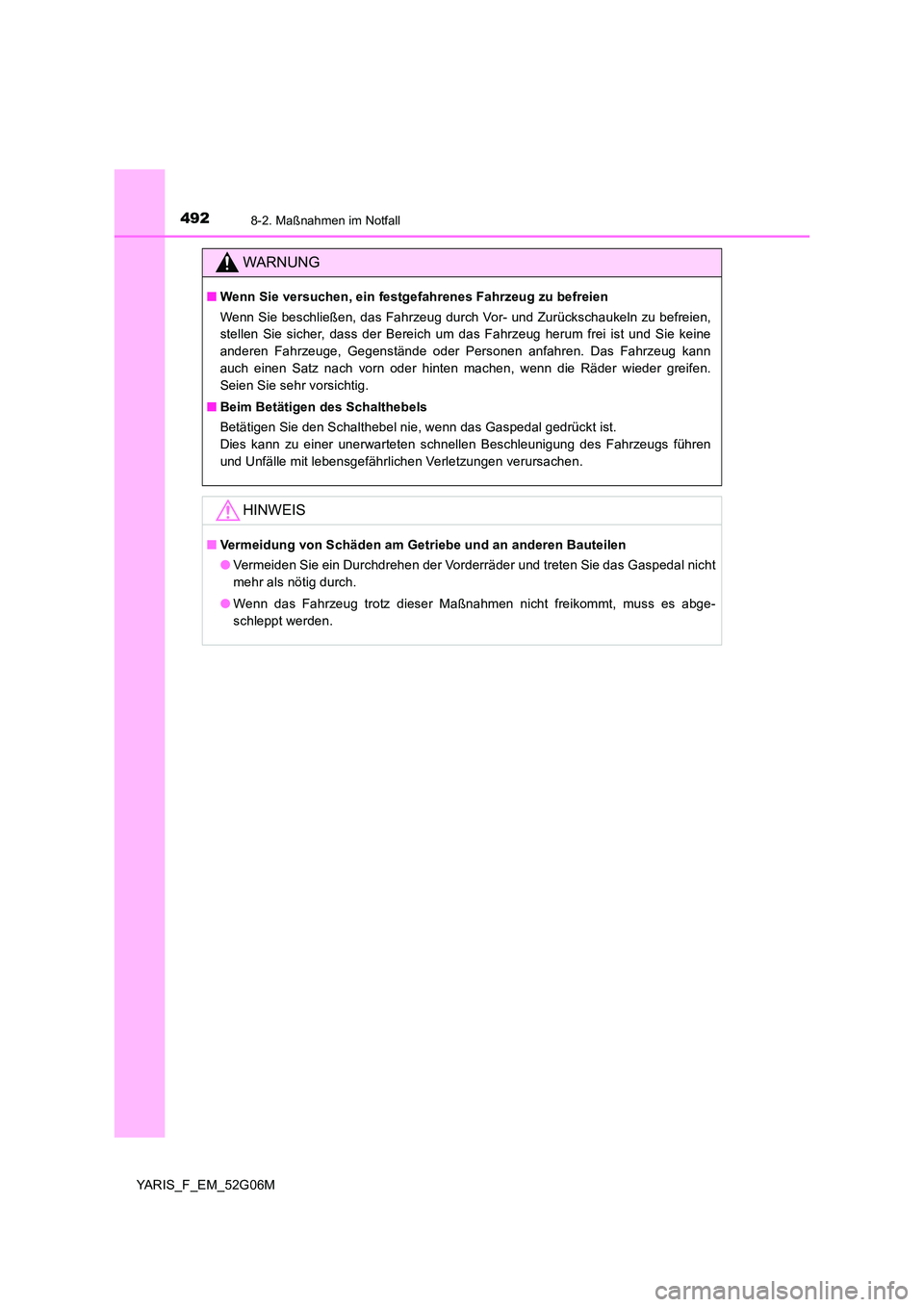

WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie keine
anderen Fahrzeuge, Gegenstände oder Personen anfahren. Das Fahrzeug kann
auch einen Satz nach vorn oder hinten machen, wenn die Räder wieder greifen.
Seien Sie sehr vorsichtig.
■ Beim Betätigen des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit lebensgefährlichen Verletzungen verursachen.
HINWEIS
■ Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie ein Durchdrehen der Vorderräder und treten Sie das Gaspedal nicht
mehr als nötig durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es abge-
schleppt werden.

493
9

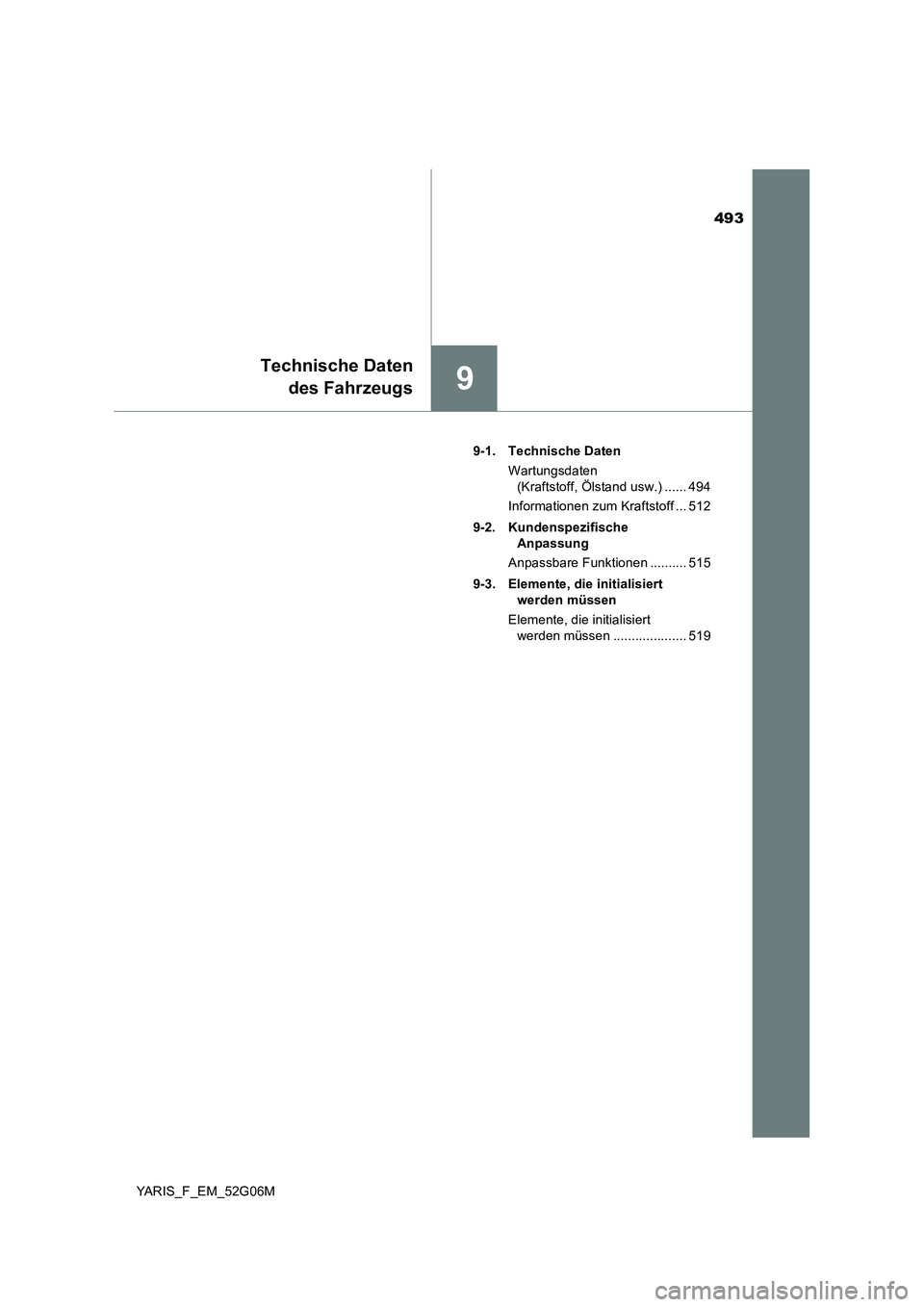

Technische Daten
des Fahrzeugs
YARIS_F_EM_52G06M
9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 494
Informationen zum Kraftstoff ... 512
9-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .......... 515
9-3. Elemente, die initialisiert
werden müssen
Elemente, die initialisiert
werden müssen .................... 519

4949-1. Technische Daten
YARIS_F_EM_52G06M

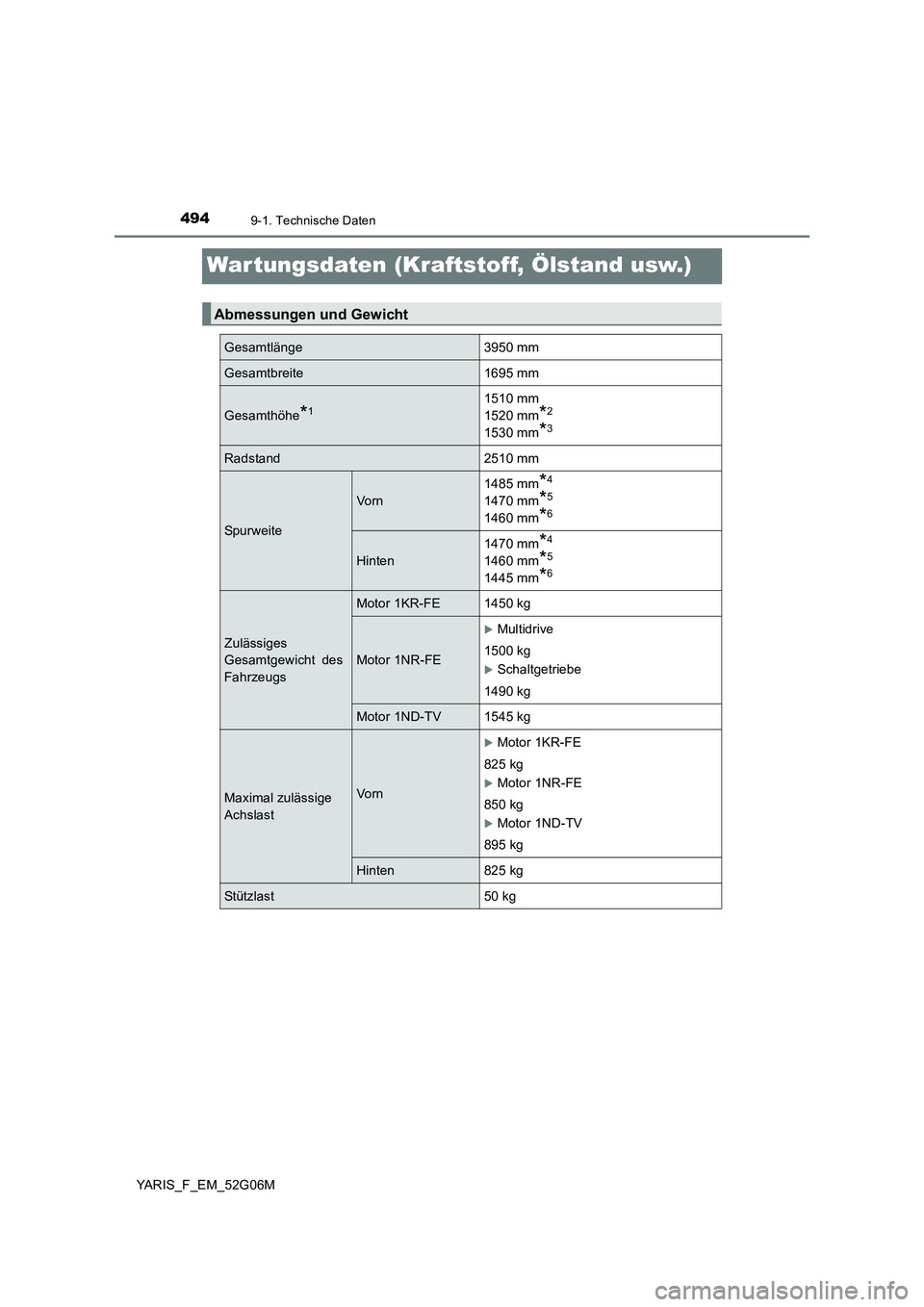

War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 3950 mm
Gesamtbreite 1695 mm
Gesamthöhe*11510 mm
1520 mm*2
1530 mm*3
Radstand 2510 mm
Spu rw eite
Vo rn
1485 mm*4
1470 mm*5
1460 mm*6
Hinten
1470 mm*4
1460 mm*5
1445 mm*6
Zulässiges
Gesamtgewicht des
Fahrzeugs
Motor 1KR-FE 1450 kg
Motor 1NR-FE
Multidrive
1500 kg
Schaltgetriebe
1490 kg
Motor 1ND-TV 1545 kg
Maximal zulässige
Achslast
Vo rn
Motor 1KR-FE
825 kg
Motor 1NR-FE
850 kg
Motor 1ND-TV
895 kg
Hinten 825 kg
Stützlast 50 kg

4959-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_EM_52G06M

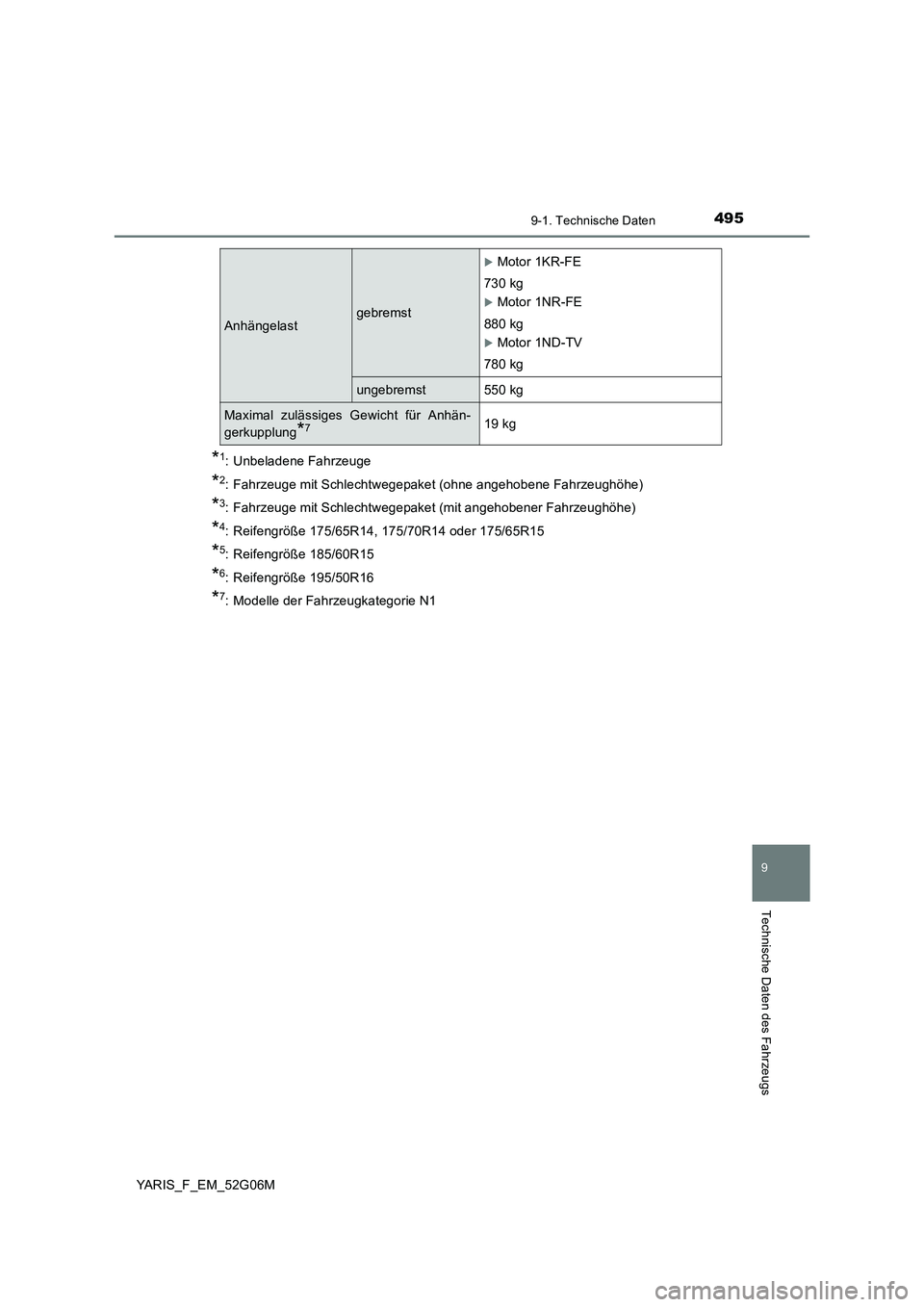

*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit Schlechtwegepaket (ohne angehobene Fahrzeughöhe)
*3: Fahrzeuge mit Schlechtwegepaket (mit angehobener Fahrzeughöhe)
*4: Reifengröße 175/65R14, 175/70R14 oder 175/65R15
*5: Reifengröße 185/60R15
*6: Reifengröße 195/50R16
*7: Modelle der Fahrzeugkategorie N1
Anhängelastgebremst
Motor 1KR-FE
730 kg
Motor 1NR-FE
880 kg
Motor 1ND-TV
780 kg
ungebremst 550 kg
Maximal zulässiges Gewicht für Anhän-
gerkupplung*719 kg

4969-1. Technische Daten
YARIS_F_EM_52G06M

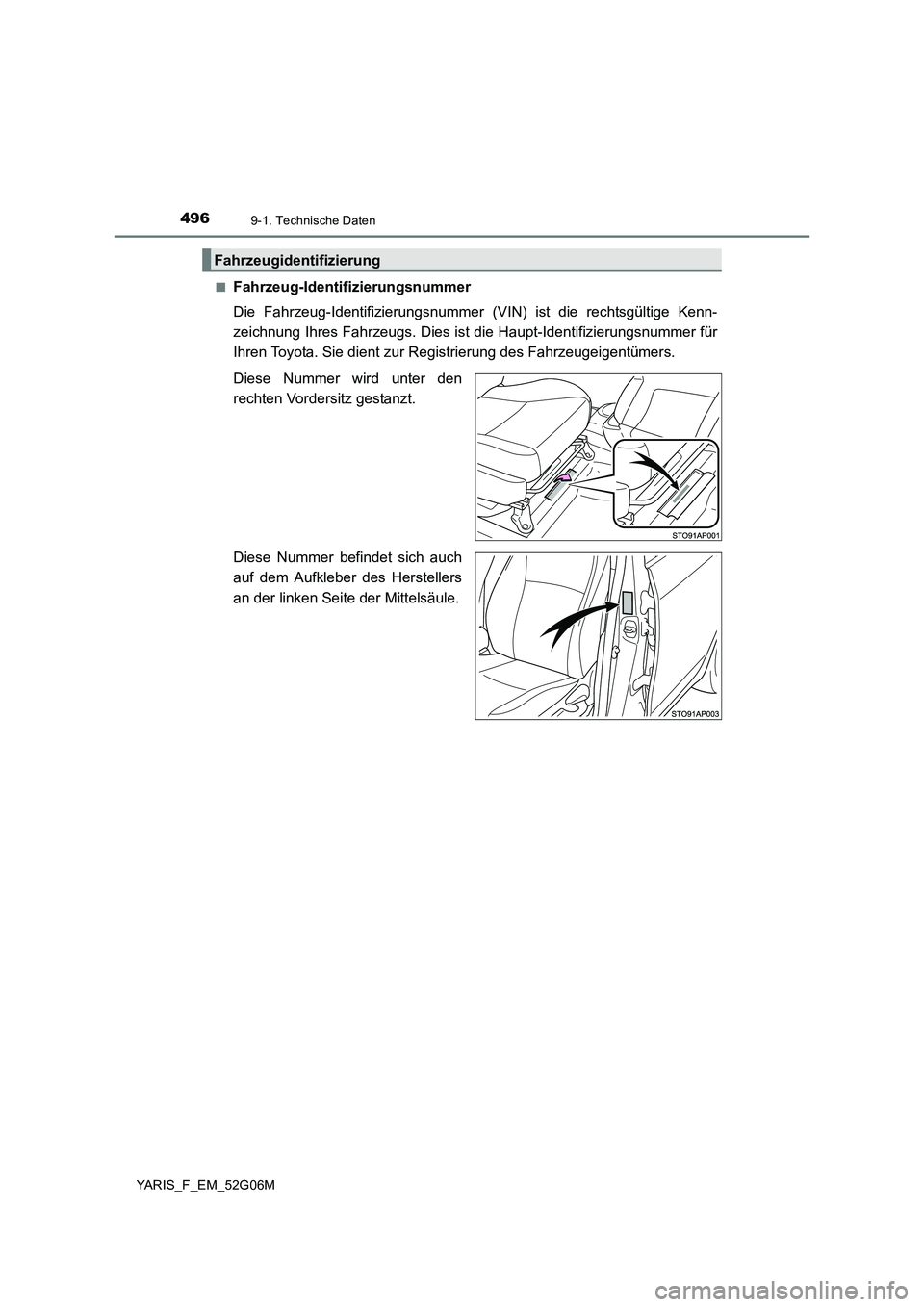

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers
an der linken Seite der Mittelsäule.
Fahrzeugidentifizierung
