4177-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M

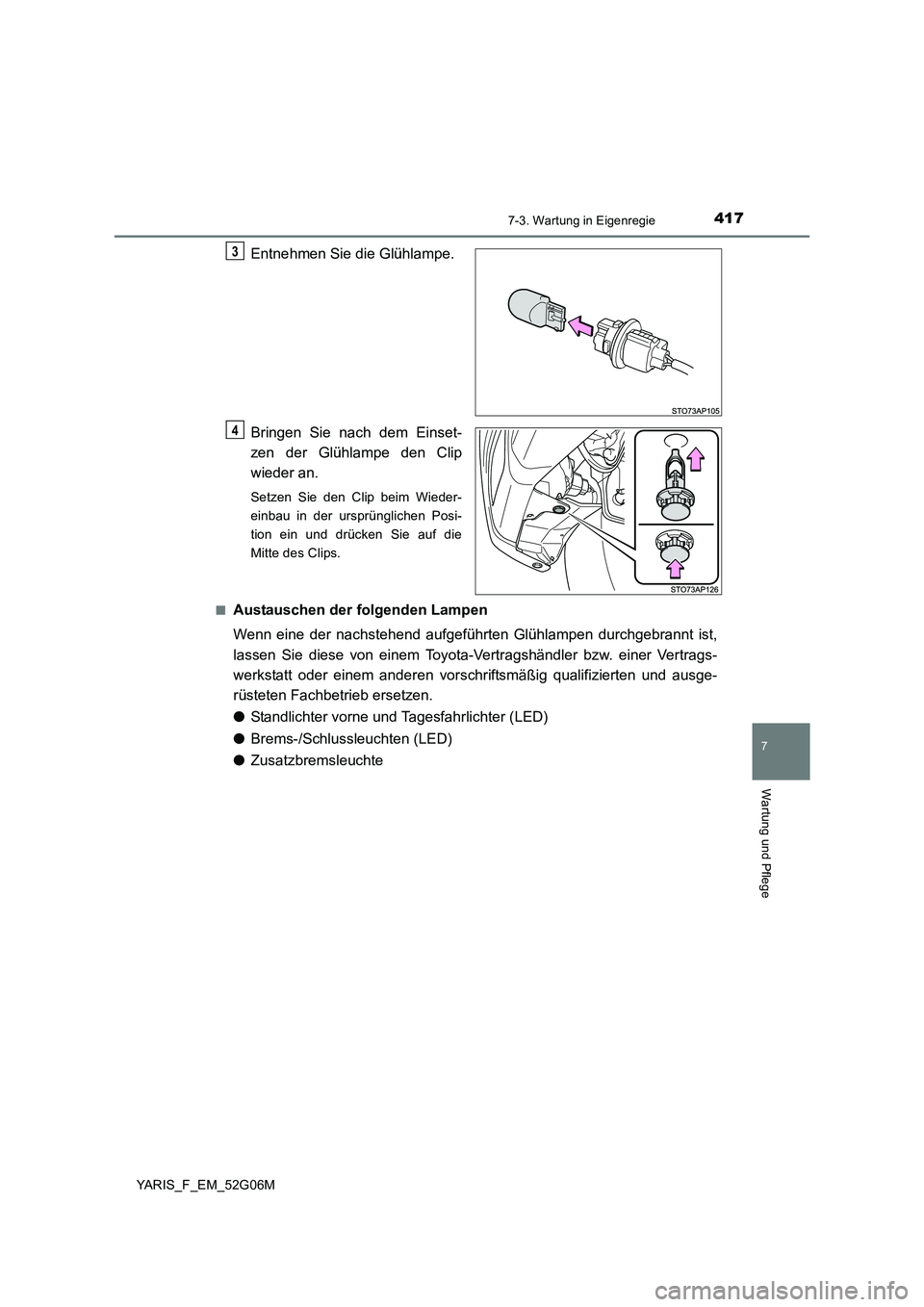

Entnehmen Sie die Glühlampe.
Bringen Sie nach dem Einset-
zen der Glühlampe den Clip
wieder an.
Setzen Sie den Clip beim Wieder-
einbau in der ursprünglichen Posi-
tion ein und drücken Sie auf die
Mitte des Clips.
■Austauschen der folgenden Lampen
Wenn eine der nachstehend aufgeführten Glühlampen durchgebrannt ist,
lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb ersetzen.
● Standlichter vorne und Tagesfahrlichter (LED)
● Brems-/Schlussleuchten (LED)
● Zusatzbremsleuchte
3
4

4187-3. Wartung in Eigenregie
YARIS_F_EM_52G06M

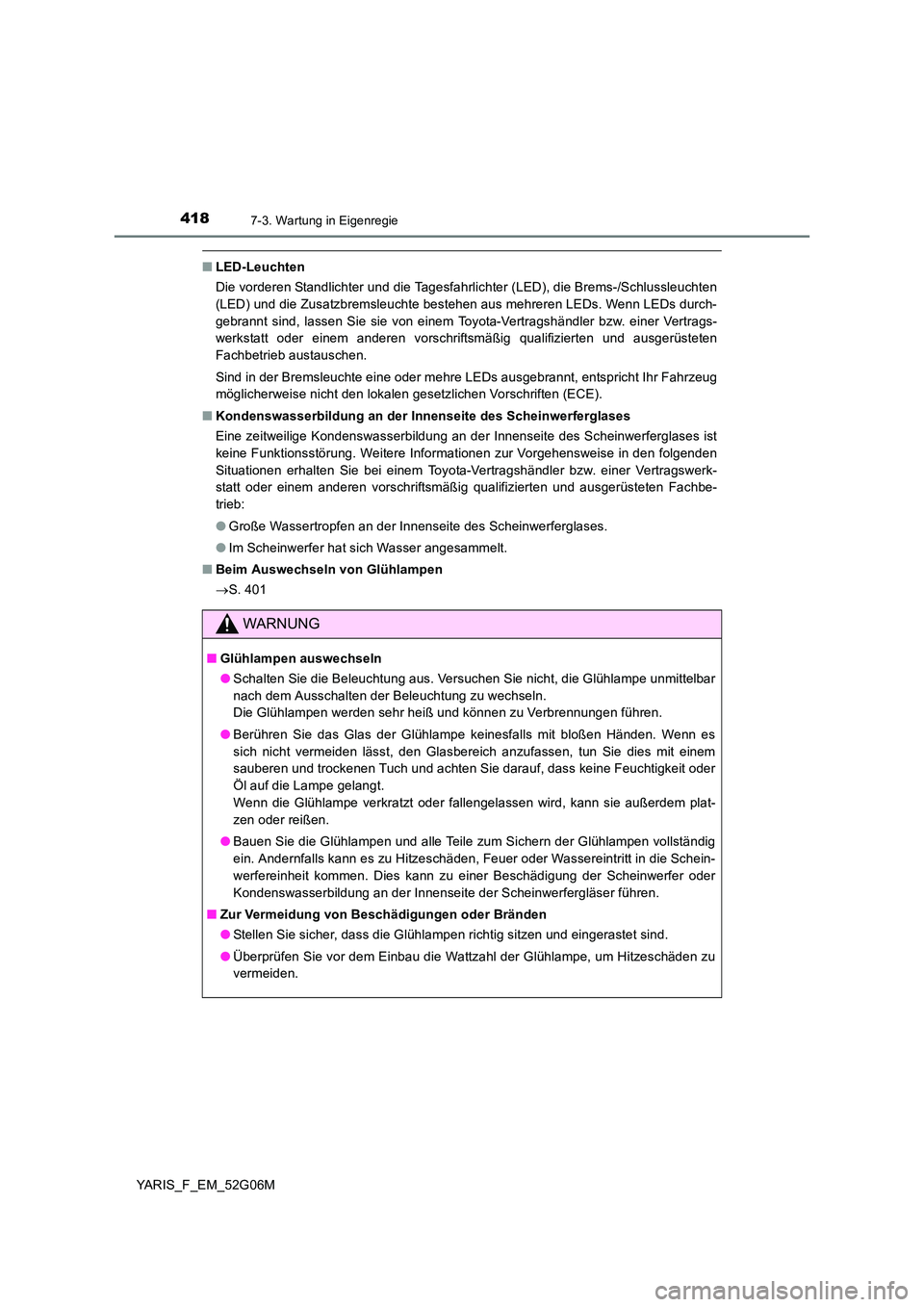

■LED-Leuchten
Die vorderen Standlichter und die Tagesfahrlichter (LED), die Brems-/Schlussleuchten
(LED) und die Zusatzbremsleuchte bestehen aus mehreren LEDs. Wenn LEDs durch-
gebrannt sind, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb austauschen.
Sind in der Bremsleuchte eine oder mehre LEDs ausgebrannt, entspricht Ihr Fahrzeug
möglicherweise nicht den lokalen gesetzlichen Vorschriften (ECE).
■ Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist
keine Funktionsstörung. Weitere Informationen zur Vorgehensweise in den folgenden
Situationen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb:
● Große Wassertropfen an der Innenseite des Scheinwerferglases.
● Im Scheinwerfer hat sich Wasser angesammelt.
■ Beim Auswechseln von Glühlampen
 S. 401
WARNUNG
■Glühlampen auswechseln
● Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe unmittelbar
nach dem Ausschalten der Beleuchtung zu wechseln.
Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.
● Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie dies mit einem
sauberen und trockenen Tuch und achten Sie darauf, dass keine Feuchtigkeit oder
Öl auf die Lampe gelangt.
Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außerdem plat-
zen oder reißen.
● Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■ Zur Vermeidung von Beschädigungen oder Bränden
● Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
● Überprüfen Sie vor dem Einbau die Wattzahl der Glühlampe, um Hitzeschäden zu
vermeiden.

419
8
Beim Auftreten
einer Störung
YARIS_F_EM_52G06M

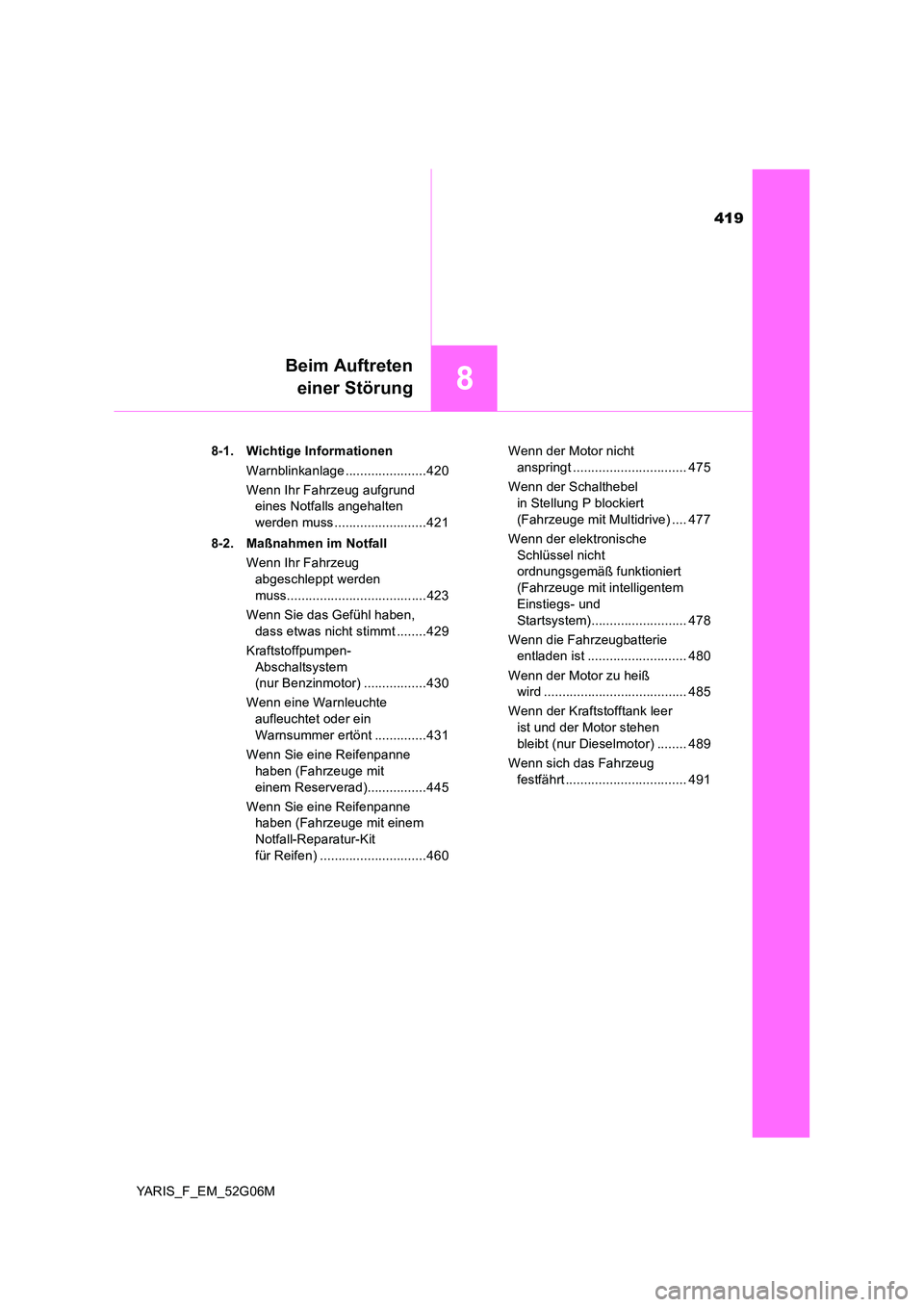

8-1. Wichtige Informationen
Warnblinkanlage ......................420
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................421
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss......................................423
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt ........429
Kraftstoffpumpen-
Abschaltsystem
(nur Benzinmotor) .................430
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt ..............431
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Reserverad)................445
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit einem
Notfall-Reparatur-Kit
für Reifen) .............................460
Wenn der Motor nicht
anspringt ............................... 475
Wenn der Schalthebel
in Stellung P blockiert
(Fahrzeuge mit Multidrive) .... 477
Wenn der elektronische
Schlüssel nicht
ordnungsgemäß funktioniert
(Fahrzeuge mit intelligentem
Einstiegs- und
Startsystem).......................... 478
Wenn die Fahrzeugbatterie
entladen ist ........................... 480
Wenn der Motor zu heiß
wird ....................................... 485
Wenn der Kraftstofftank leer
ist und der Motor stehen
bleibt (nur Dieselmotor) ........ 489
Wenn sich das Fahrzeug
festfährt ................................. 491

4208-1. Wichtige Informationen
YARIS_F_EM_52G06M

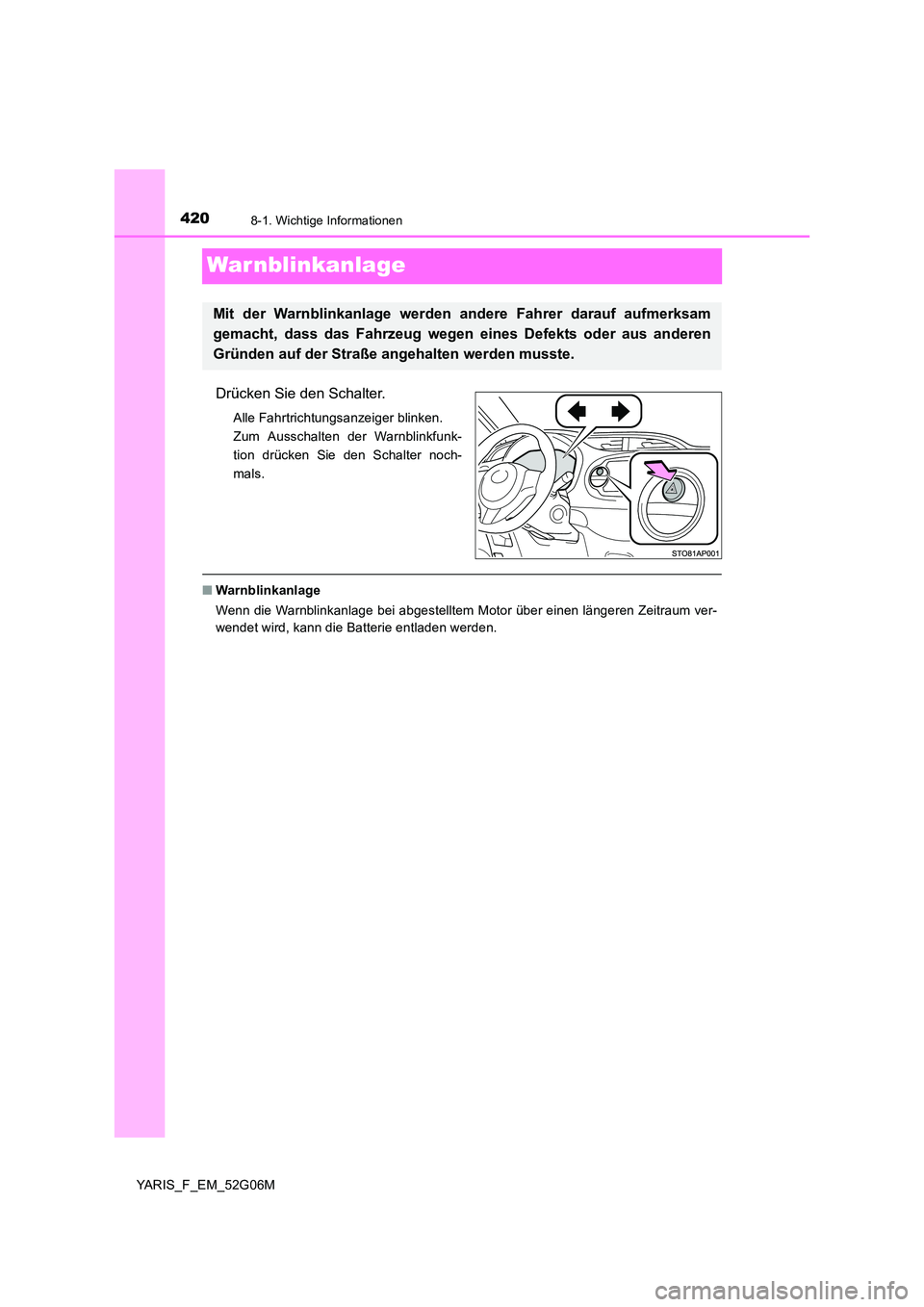

War nblinkanlage
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken.
Zum Ausschalten der Warnblinkfunk-
tion drücken Sie den Schalter noch-
mals.
■ Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor über einen längeren Zeitraum ver-
wendet wird, kann die Batterie entladen werden.
Mit der Warnblinkanlage werden andere Fahrer darauf aufmerksam
gemacht, dass das Fahrzeug wegen eines Defekts oder aus anderen
Gründen auf der Straße angehalten werden musste.

4218-1. Wichtige Informationen
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

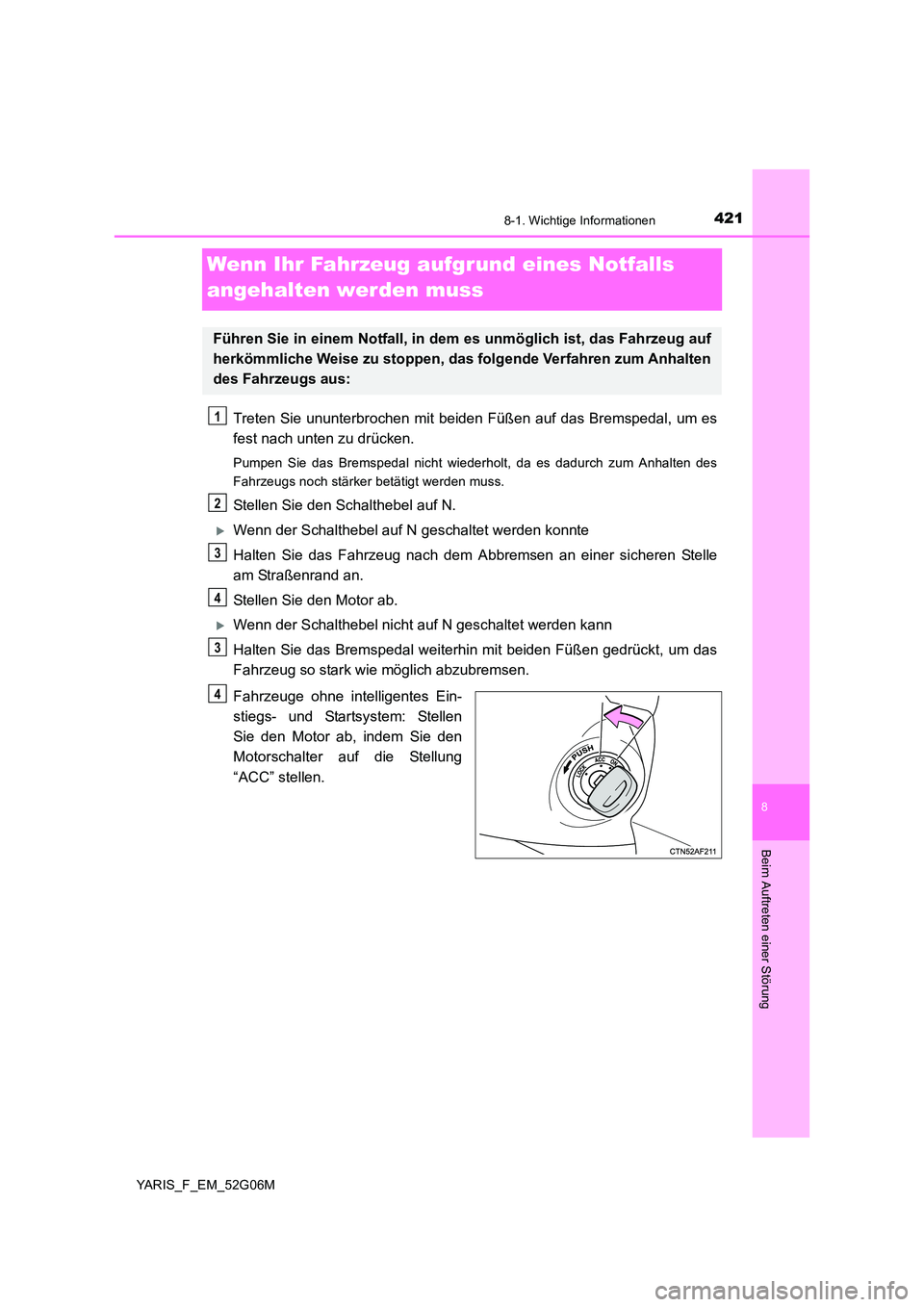

Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Treten Sie ununterbrochen mit beiden Füßen auf das Bremspedal, um es
fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch zum Anhalten des
Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N geschaltet werden konnte
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stellen Sie den Motor ab.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen gedrückt, um das
Fahrzeug so stark wie möglich abzubremsen.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem: Stellen
Sie den Motor ab, indem Sie den
Motorschalter auf die Stellung
“ACC” stellen.
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug auf
herkömmliche Weise zu stoppen, das folgende Verfahren zum Anhalten
des Fahrzeugs aus:
1
2
3
4
3
4

4228-1. Wichtige Informationen
YARIS_F_EM_52G06M

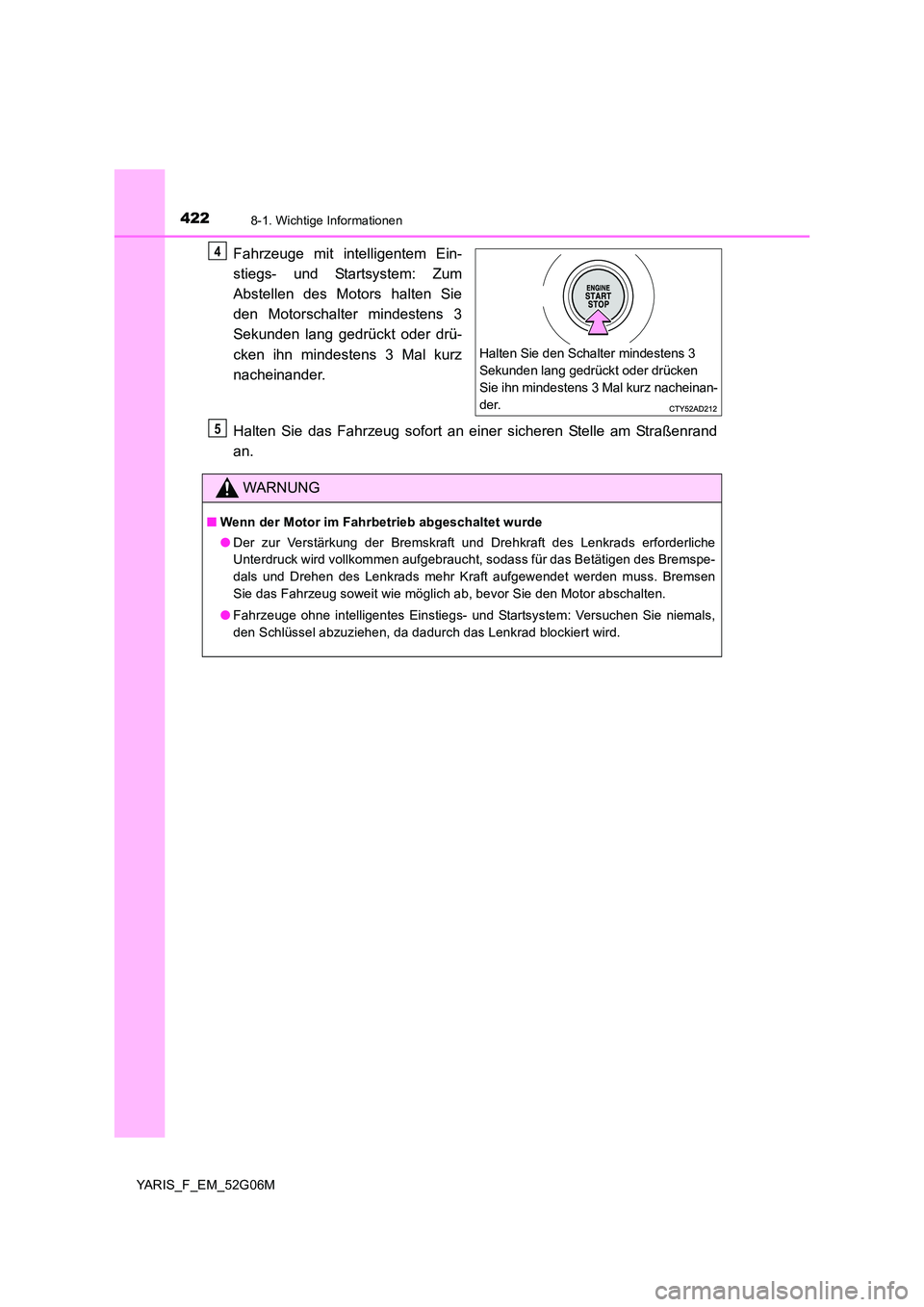

Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Zum
Abstellen des Motors halten Sie
den Motorschalter mindestens 3
Sekunden lang gedrückt oder drü-
cken ihn mindestens 3 Mal kurz
nacheinander.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle am Straßenrand
an.
Halten Sie den Schalter mindestens 3
Sekunden lang gedrückt oder drücken
Sie ihn mindestens 3 Mal kurz nacheinan-
der.
4
WARNUNG
■ Wenn der Motor im Fahrbetrieb abgeschaltet wurde
● Der zur Verstärkung der Bremskraft und Drehkraft des Lenkrads erforderliche
Unterdruck wird vollkommen aufgebraucht, sodass für das Betätigen des Bremspe-
dals und Drehen des Lenkrads mehr Kraft aufgewendet werden muss. Bremsen
Sie das Fahrzeug soweit wie möglich ab, bevor Sie den Motor abschalten.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad blockiert wird.
5

4238-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

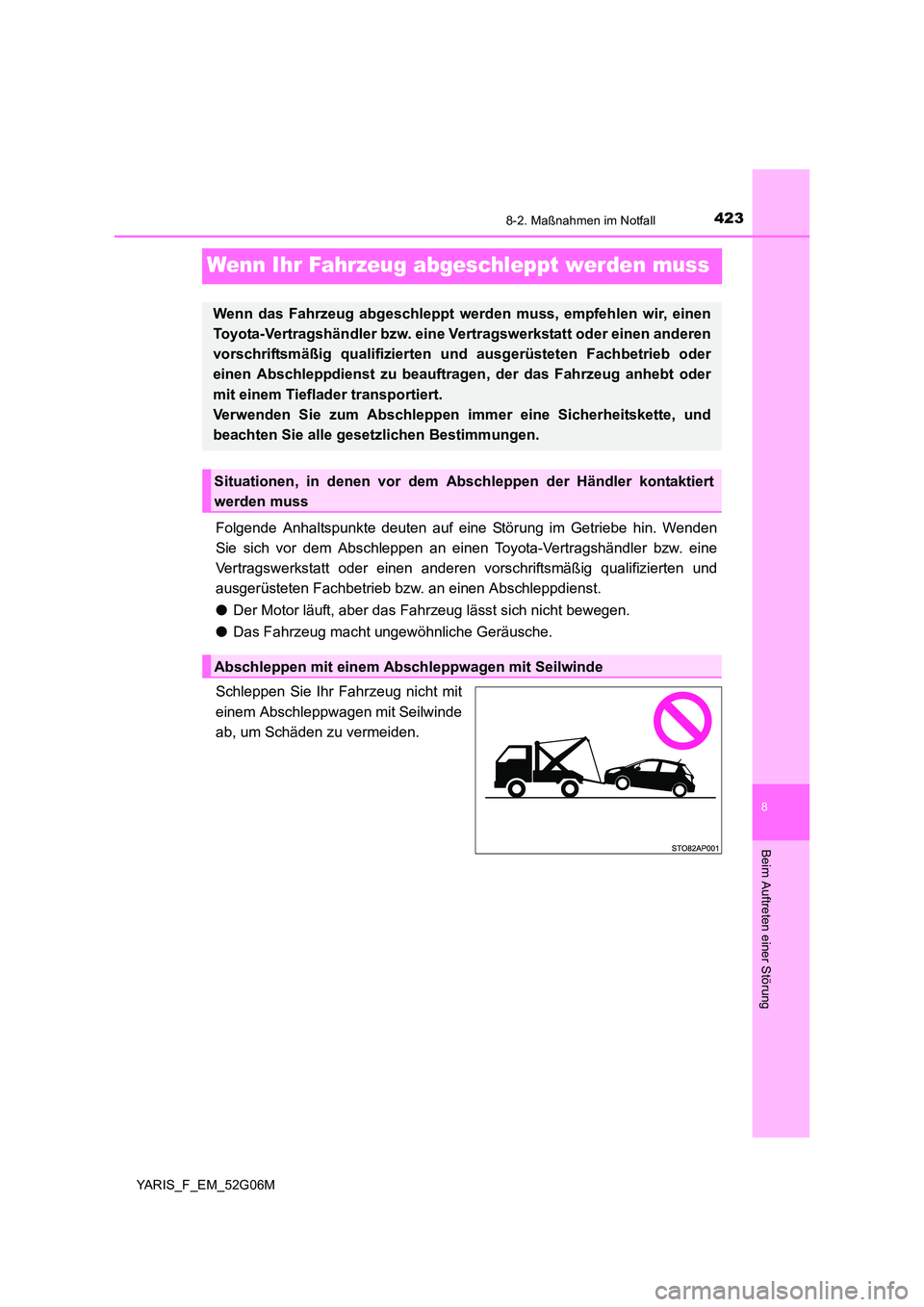

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb bzw. an einen Abschleppdienst.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder
einen Abschleppdienst zu beauftragen, der das Fahrzeug anhebt oder
mit einem Tieflader transportiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen vor dem Abschleppen der Händler kontaktiert
werden muss
Abschleppen mit einem Abschleppwagen mit Seilwinde

4248-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

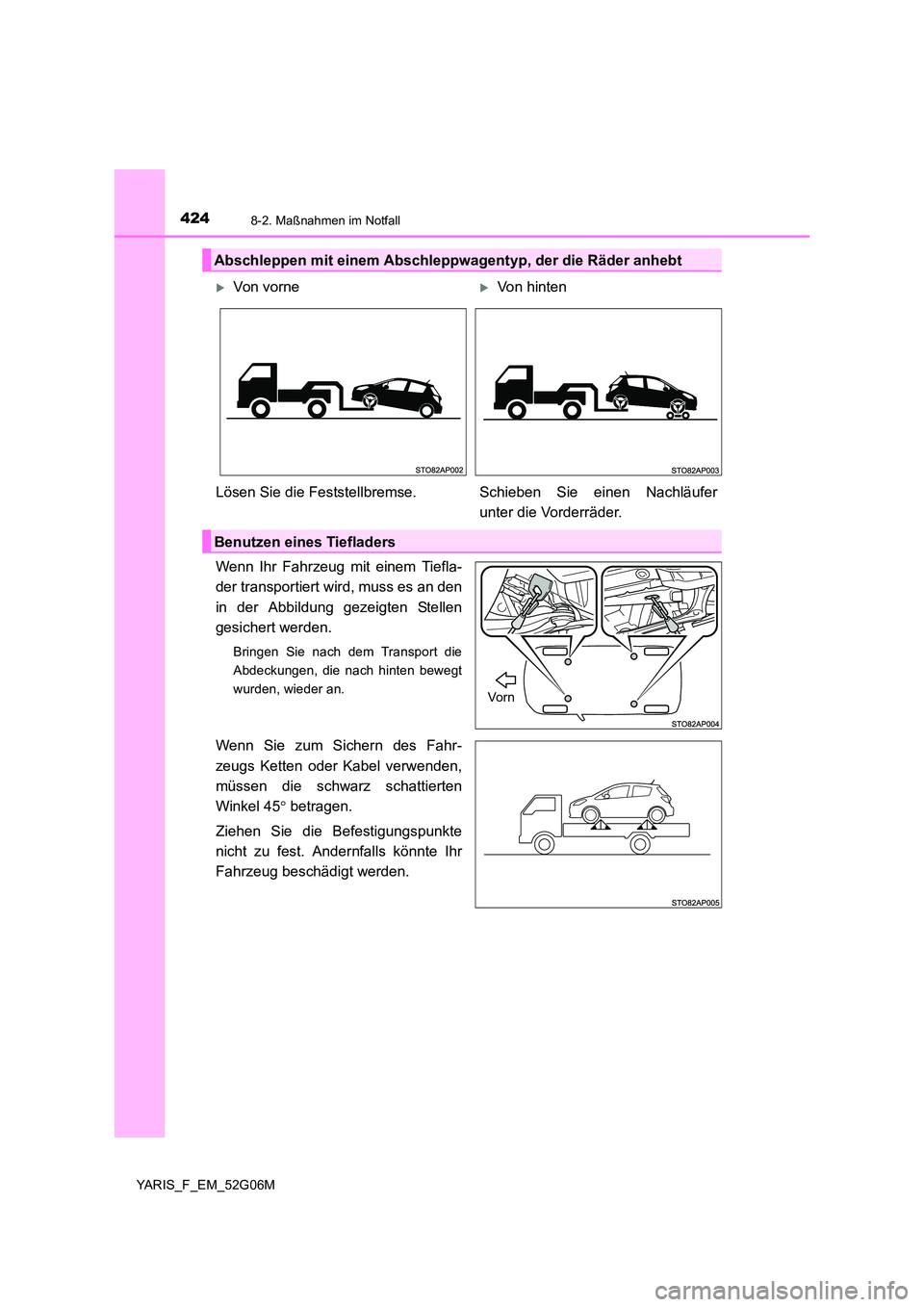

Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss es an den
in der Abbildung gezeigten Stellen
gesichert werden.
Bringen Sie nach dem Transport die
Abdeckungen, die nach hinten bewegt
wurden, wieder an.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel verwenden,
müssen die schwarz schattierten
Winkel 45  betragen.
Ziehen Sie die Befestigungspunkte
nicht zu fest. Andernfalls könnte Ihr
Fahrzeug beschädigt werden.
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Von vorneVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
Benutzen eines Tiefladers
Vorn
