2015 TOYOTA YARIS HATCHBACK Betriebsanleitungen (in German)

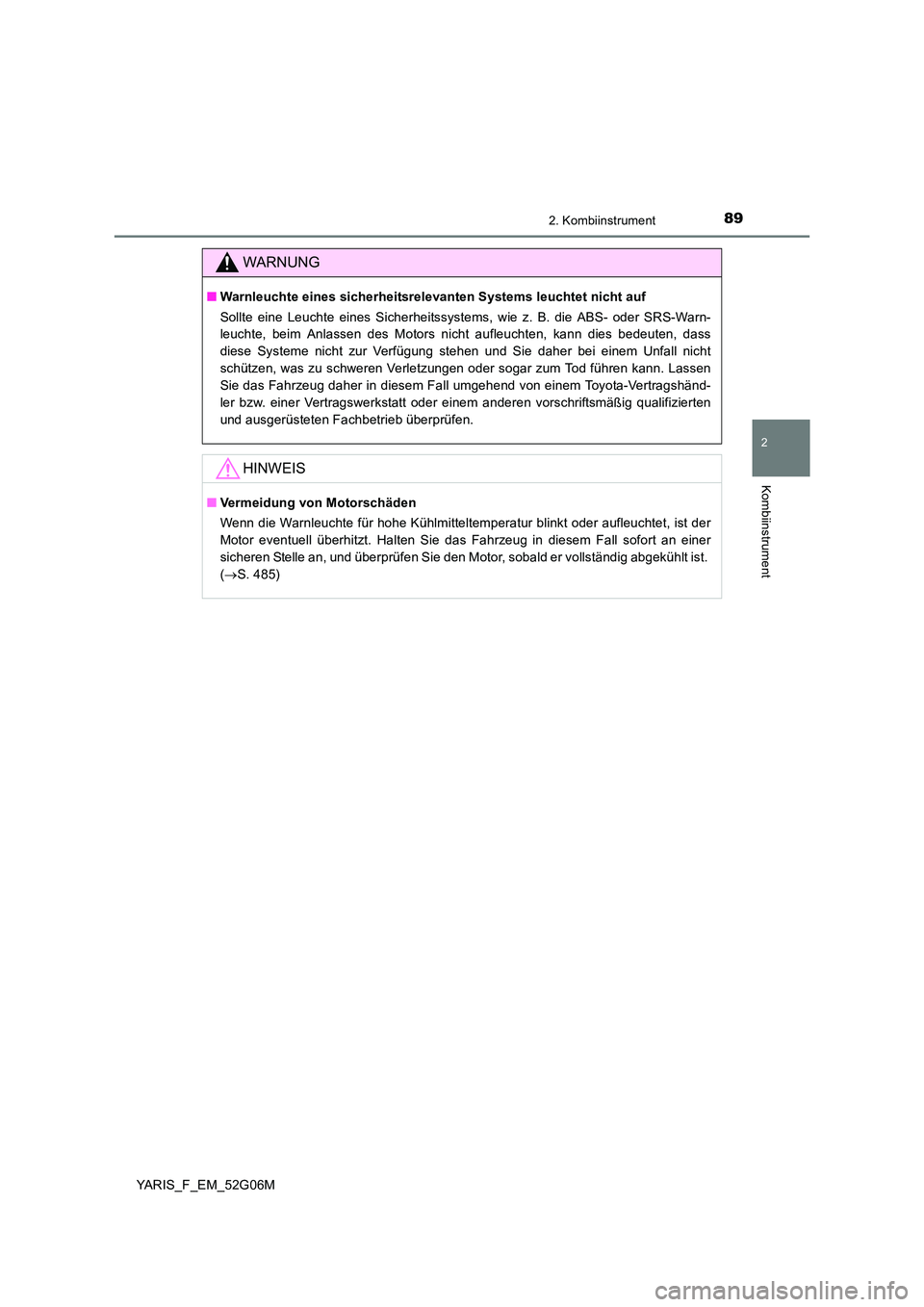

892. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M
WARNUNG
■Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug daher in diesem Fall umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
HINWEIS
■ Vermeidung von Motorschäden
Wenn die Warnleuchte für hohe Kühlmitteltemperatur blinkt oder aufleuchtet, ist der
Motor eventuell überhitzt. Halten Sie das Fahrzeug in diesem Fall sofort an einer
sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( S. 485)

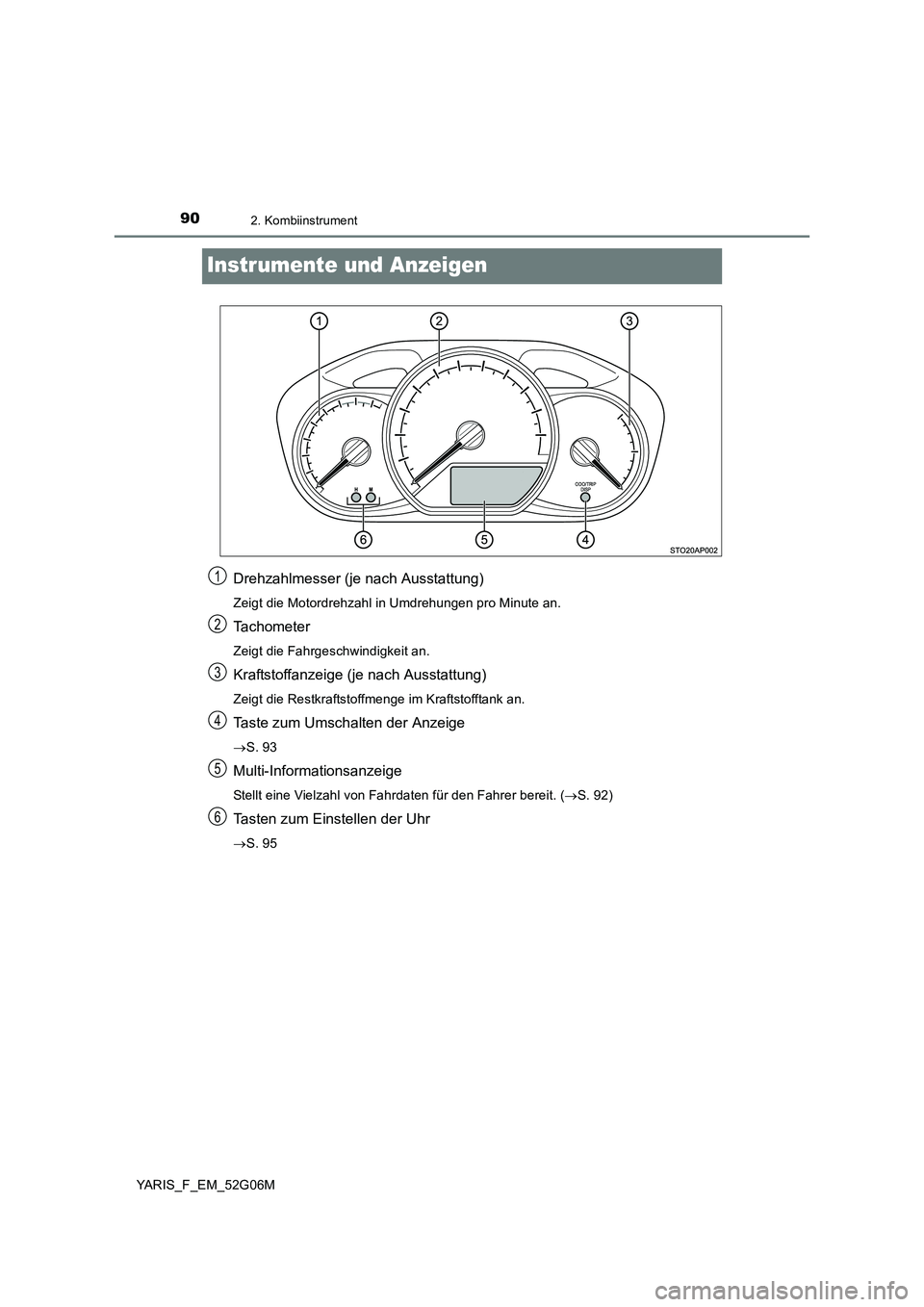

902. Kombiinstrument
YARIS_F_EM_52G06M
Instrumente und Anzeigen
Drehzahlmesser (je nach Ausstattung)
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige (je nach Ausstattung)
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Taste zum Umschalten der Anzeige
S. 93
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. (S. 92)
Tasten zum Einstellen der Uhr
S. 95
1
2
3
4
5
6

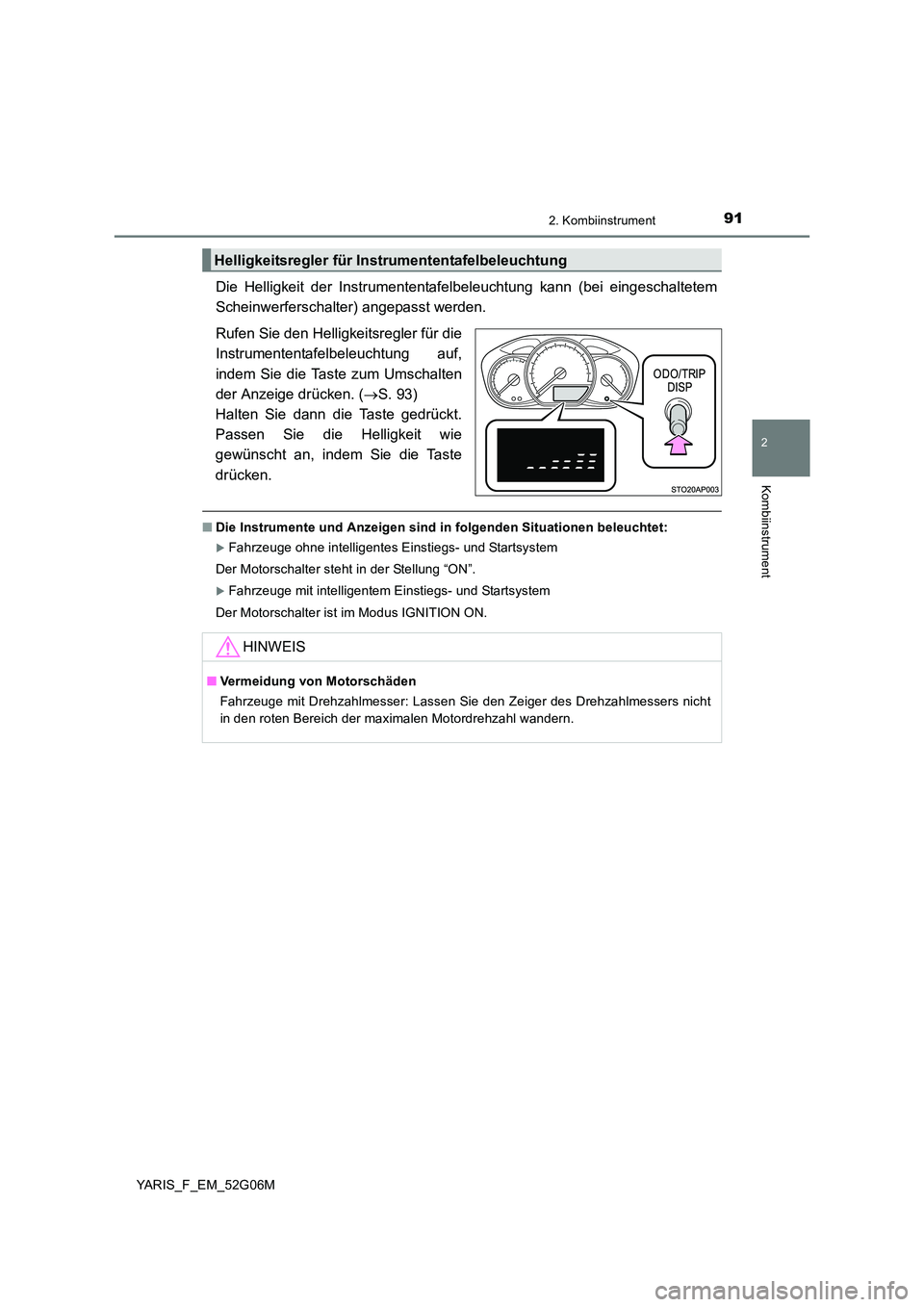

912. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M
Die Helligkeit der Instrumententafelbeleuchtung kann (bei eingeschaltetem
Scheinwerferschalter) angepasst werden.
Rufen Sie den Helligkeitsregler für die
Instrumententafelbeleuchtung auf,
indem Sie die Taste zum Umschalten
der Anzeige drücken. ( S. 93)
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■ Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
Helligkeitsregler für Inst rumententafelbeleuchtung
HINWEIS
■Vermeidung von Motorschäden
Fahrzeuge mit Drehzahlmesser: Lassen Sie den Zeiger des Drehzahlmessers nicht
in den roten Bereich der maximalen Motordrehzahl wandern.

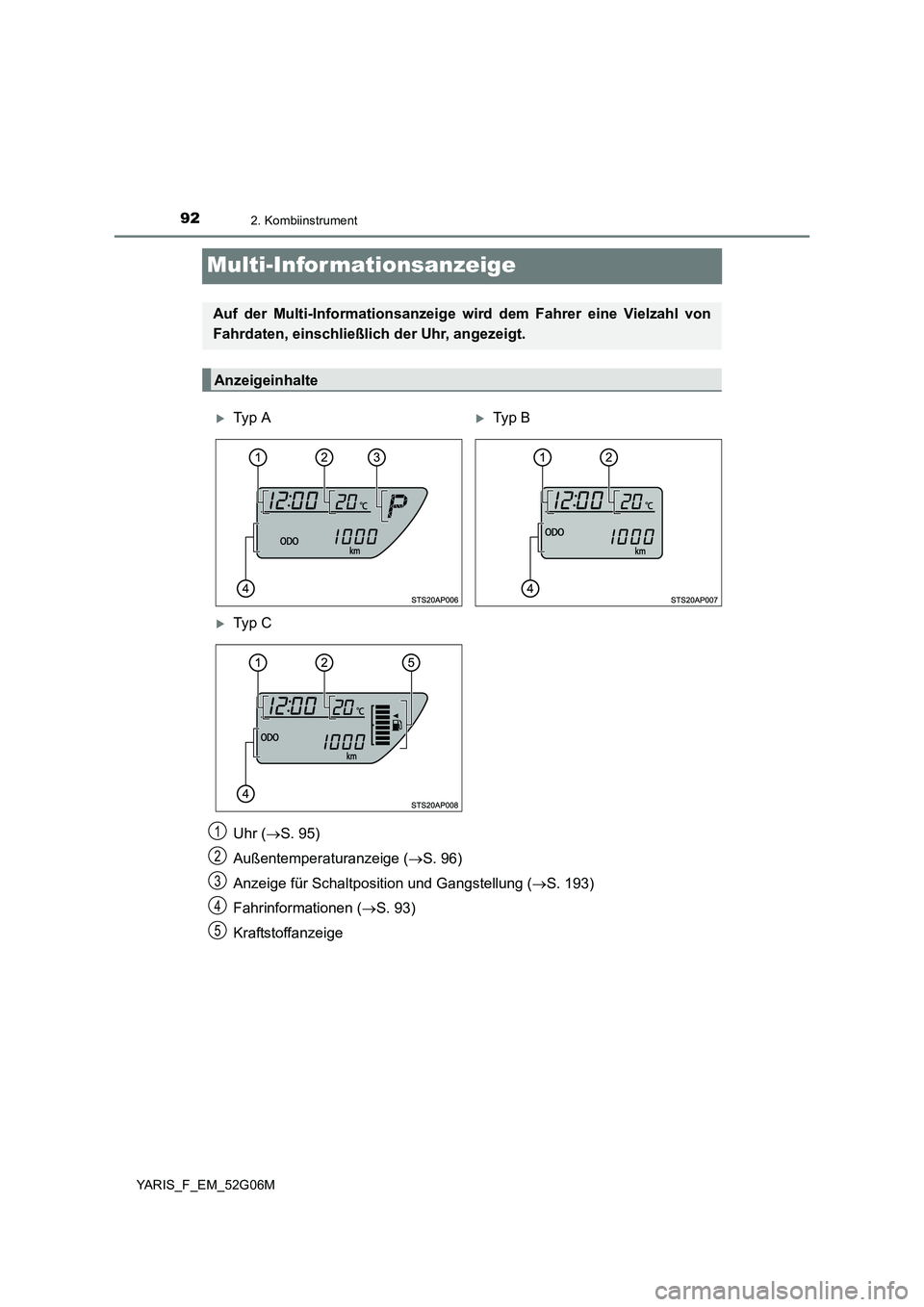

922. Kombiinstrument
YARIS_F_EM_52G06M
Multi-Infor mationsanzeige
Uhr (S. 95)
Außentemperaturanzeige ( S. 96)
Anzeige für Schaltposition und Gangstellung ( S. 193)
Fahrinformationen ( S. 93)
Kraftstoffanzeige
Auf der Multi-Informationsanzeige wi rd dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
Ty p ATy p B
Ty p C
1
2
3
4
5

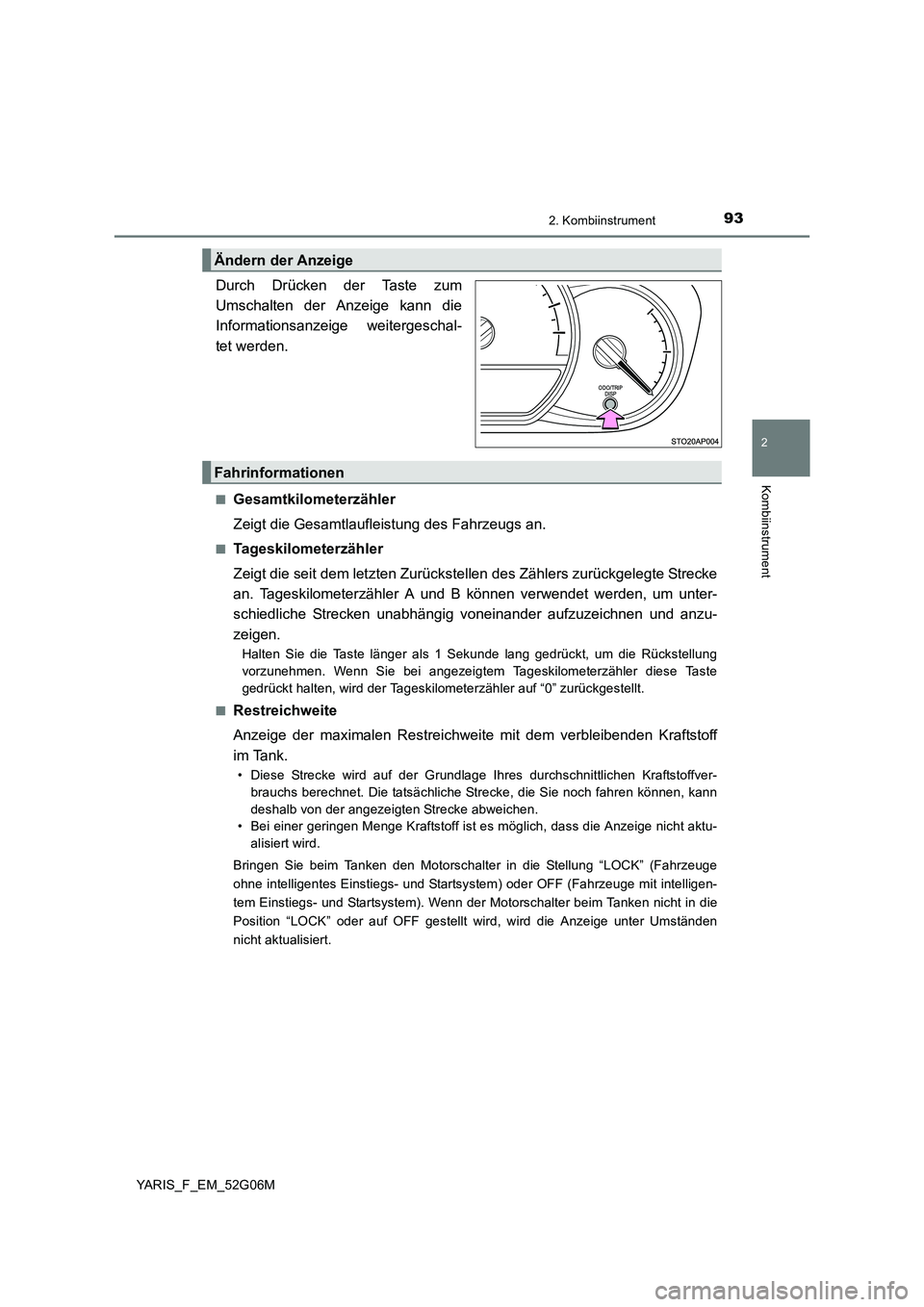

932. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M
.
Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■Restreichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff
im Tank.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligen-
tem Einstiegs- und Startsystem). Wenn der Motorschalter beim Tanken nicht in die
Position “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen
nicht aktualisiert.
Ändern der Anzeige
Fahrinformationen

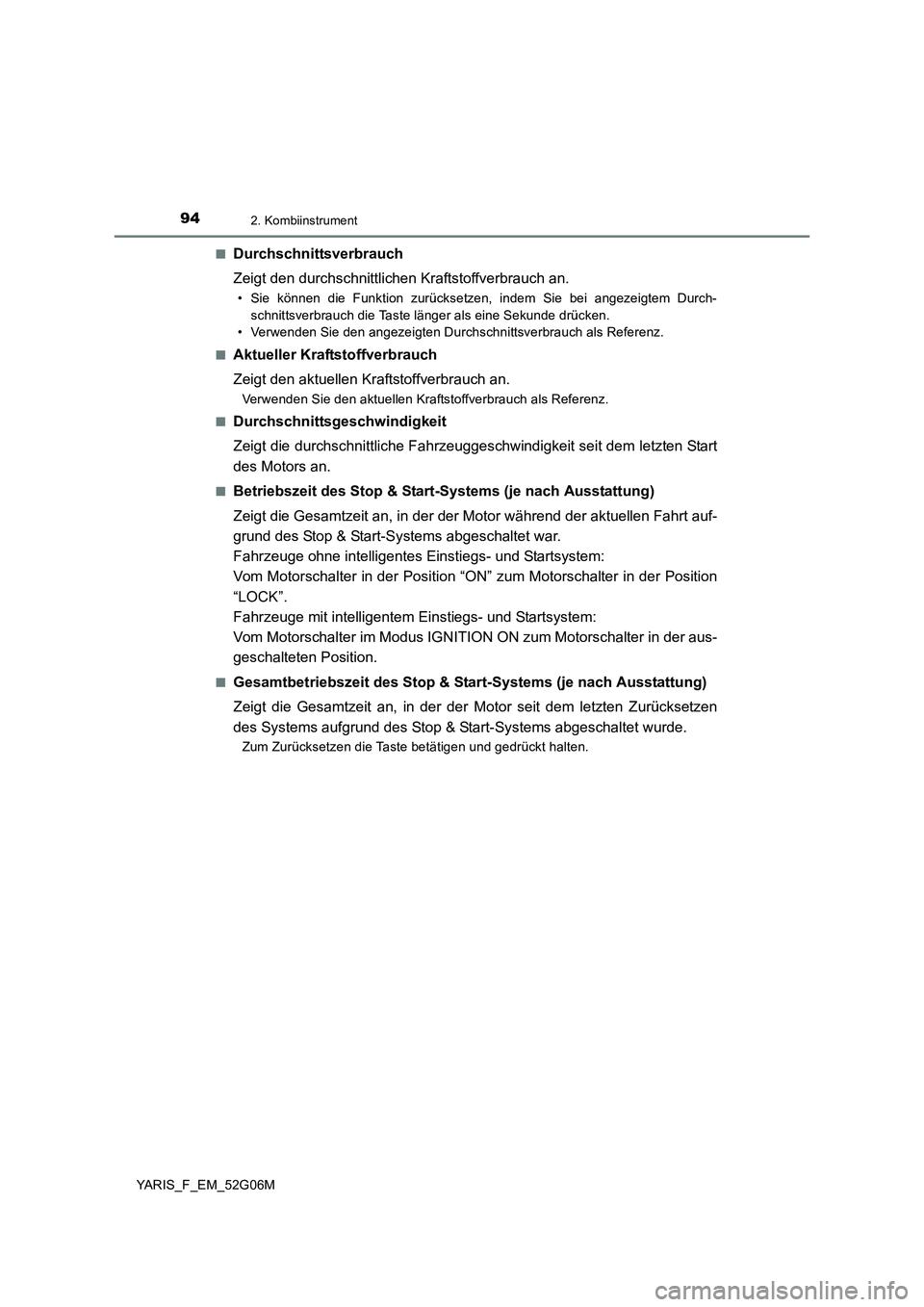

942. Kombiinstrument
YARIS_F_EM_52G06M
■Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem letzten Start
des Motors an.
■Betriebszeit des Stop & Start-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt auf-
grund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Vom Motorschalter in der Position “ON” zum Motorschalter in der Position
“LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Vom Motorschalter im Modus IGNITION ON zum Motorschalter in der aus-
geschalteten Position.
■Gesamtbetriebszeit des Stop & Star t-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Zum Zurücksetzen die Taste betätigen und gedrückt halten.

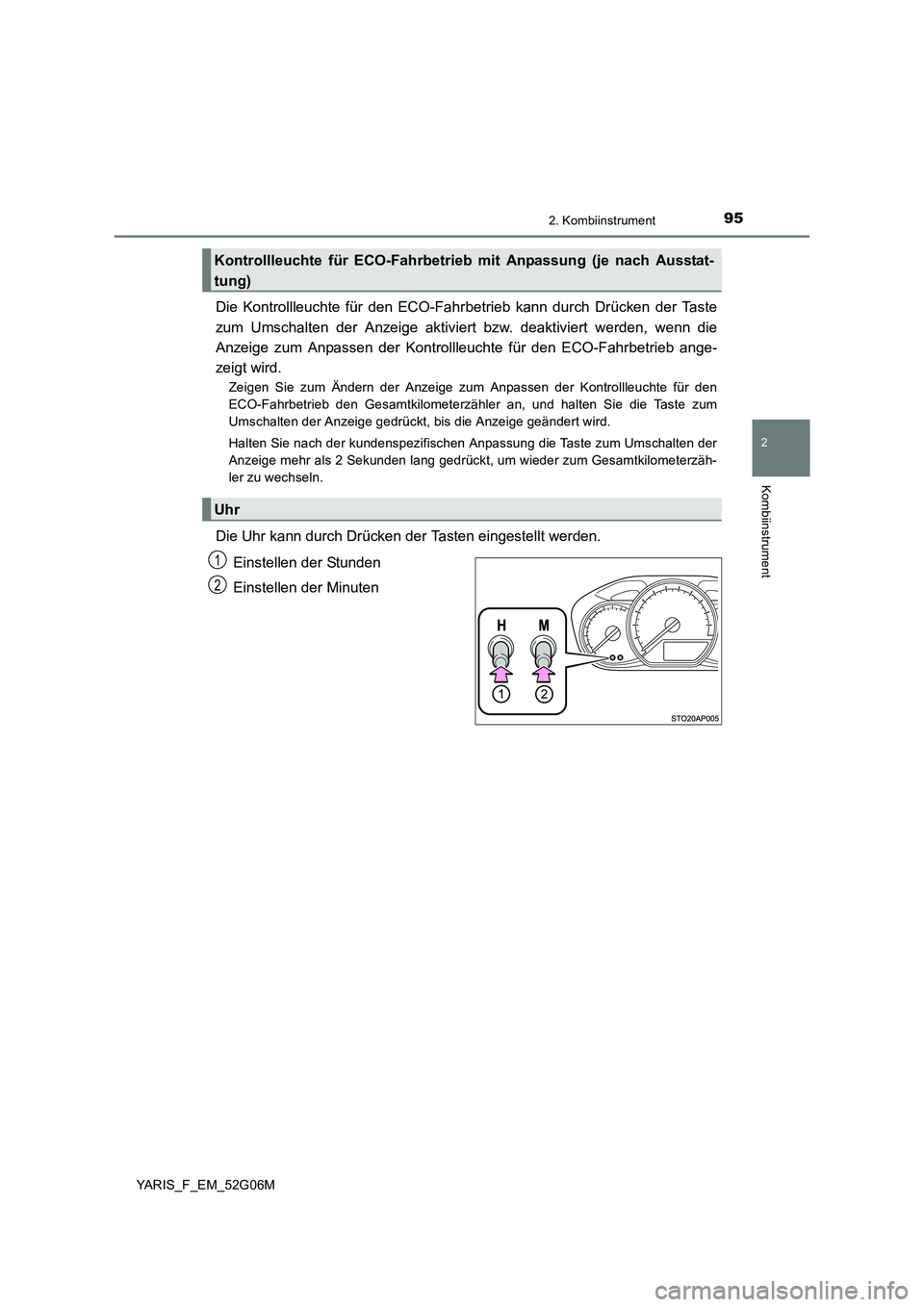

952. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M
Die Kontrollleuchte für den ECO-Fahrbetrieb kann durch Drücken der Taste
zum Umschalten der Anzeige aktivier t bzw. deaktiviert werden, wenn die
Anzeige zum Anpassen der Kontrollleuchte für den ECO-Fahrbetrieb ange-
zeigt wird.
Zeigen Sie zum Ändern der Anzeige zum Anpassen der Kontrollleuchte für den
ECO-Fahrbetrieb den Gesamtkilometerzähler an, und halten Sie die Taste zum
Umschalten der Anzeige gedrückt, bis die Anzeige geändert wird.
Halten Sie nach der kundenspezifischen Anpassung die Taste zum Umschalten der
Anzeige mehr als 2 Sekunden lang gedrückt, um wieder zum Gesamtkilometerzäh-
ler zu wechseln.
Die Uhr kann durch Drücken der Tasten eingestellt werden.
Einstellen der Stunden
Einstellen der Minuten
Kontrollleuchte für ECO-Fahrbetrie b mit Anpassung (je nach Ausstat-
tung)
Uhr
1
2

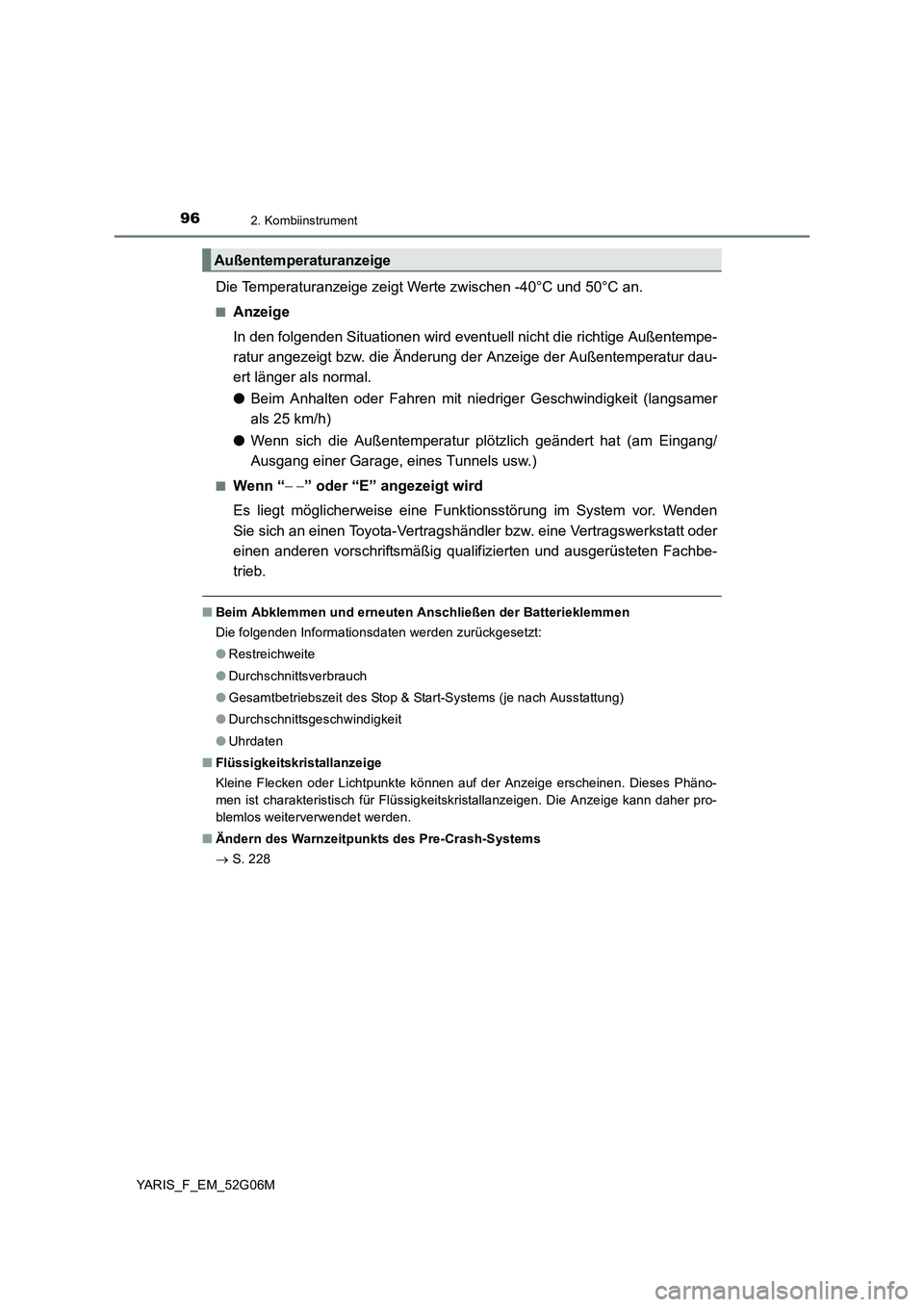

962. Kombiinstrument
YARIS_F_EM_52G06M
Die Temperaturanzeige zeigt Werte zwischen -40°C und 50°C an.
■Anzeige
In den folgenden Situationen wird event uell nicht die richtige Außentempe-
ratur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dau-
ert länger als normal.
● Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (langsamer
als 25 km/h)
● Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/
Ausgang einer Garage, eines Tunnels usw.)
■Wenn “ ” oder “E” angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
■ Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Restreichweite
● Durchschnittsverbrauch
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher pro-
blemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 228
Außentemperaturanzeige
