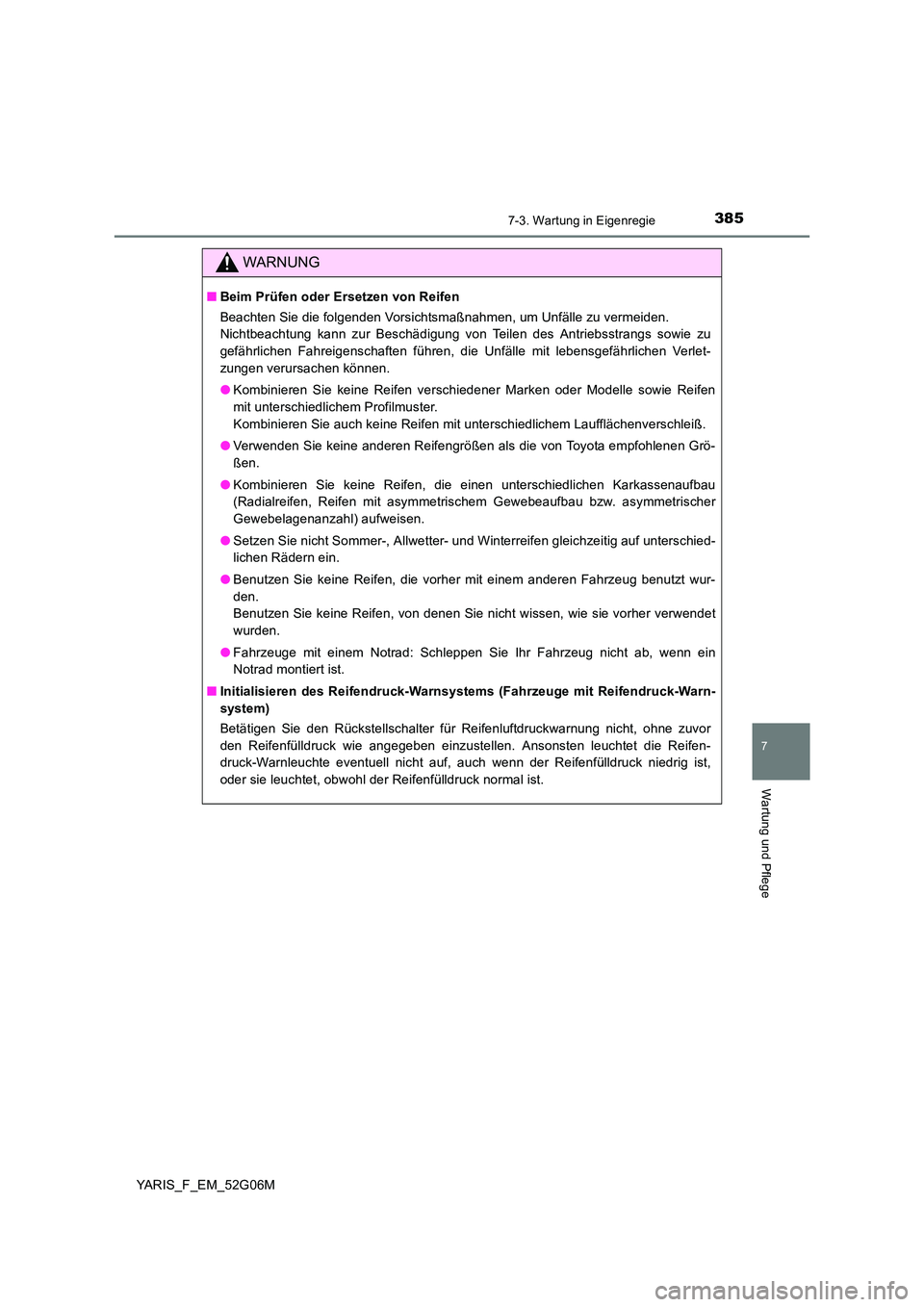

3857-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M
WARNUNG
■Beim Prüfen oder Ersetzen von Reifen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden.
Nichtbeachtung kann zur Beschädigung von Teilen des Antriebsstrangs sowie zu
gefährlichen Fahreigenschaften führen, die Unfälle mit lebensgefährlichen Verlet-
zungen verursachen können.
● Kombinieren Sie keine Reifen verschiedener Marken oder Modelle sowie Reifen
mit unterschiedlichem Profilmuster.
Kombinieren Sie auch keine Reifen mit unterschiedlichem Laufflächenverschleiß.
● Verwenden Sie keine anderen Reifengrößen als die von Toyota empfohlenen Grö-
ßen.
● Kombinieren Sie keine Reifen, die einen unterschiedlichen Karkassenaufbau
(Radialreifen, Reifen mit asymmetrischem Gewebeaufbau bzw. asymmetrischer
Gewebelagenanzahl) aufweisen.
● Setzen Sie nicht Sommer-, Allwetter- und Winterreifen gleichzeitig auf unterschied-
lichen Rädern ein.
● Benutzen Sie keine Reifen, die vorher mit einem anderen Fahrzeug benutzt wur-
den.
Benutzen Sie keine Reifen, von denen Sie nicht wissen, wie sie vorher verwendet
wurden.
● Fahrzeuge mit einem Notrad: Schleppen Sie Ihr Fahrzeug nicht ab, wenn ein
Notrad montiert ist.
■ Initialisieren des Reifendruck-Warnsystems (Fahrzeuge mit Reifendruck-Warn-
system)
Betätigen Sie den Rückstellschalter für Reifenluftdruckwarnung nicht, ohne zuvor
den Reifenfülldruck wie angegeben einzustellen. Ansonsten leuchtet die Reifen-
druck-Warnleuchte eventuell nicht auf, auch wenn der Reifenfülldruck niedrig ist,
oder sie leuchtet, obwohl der Reifenfülldruck normal ist.

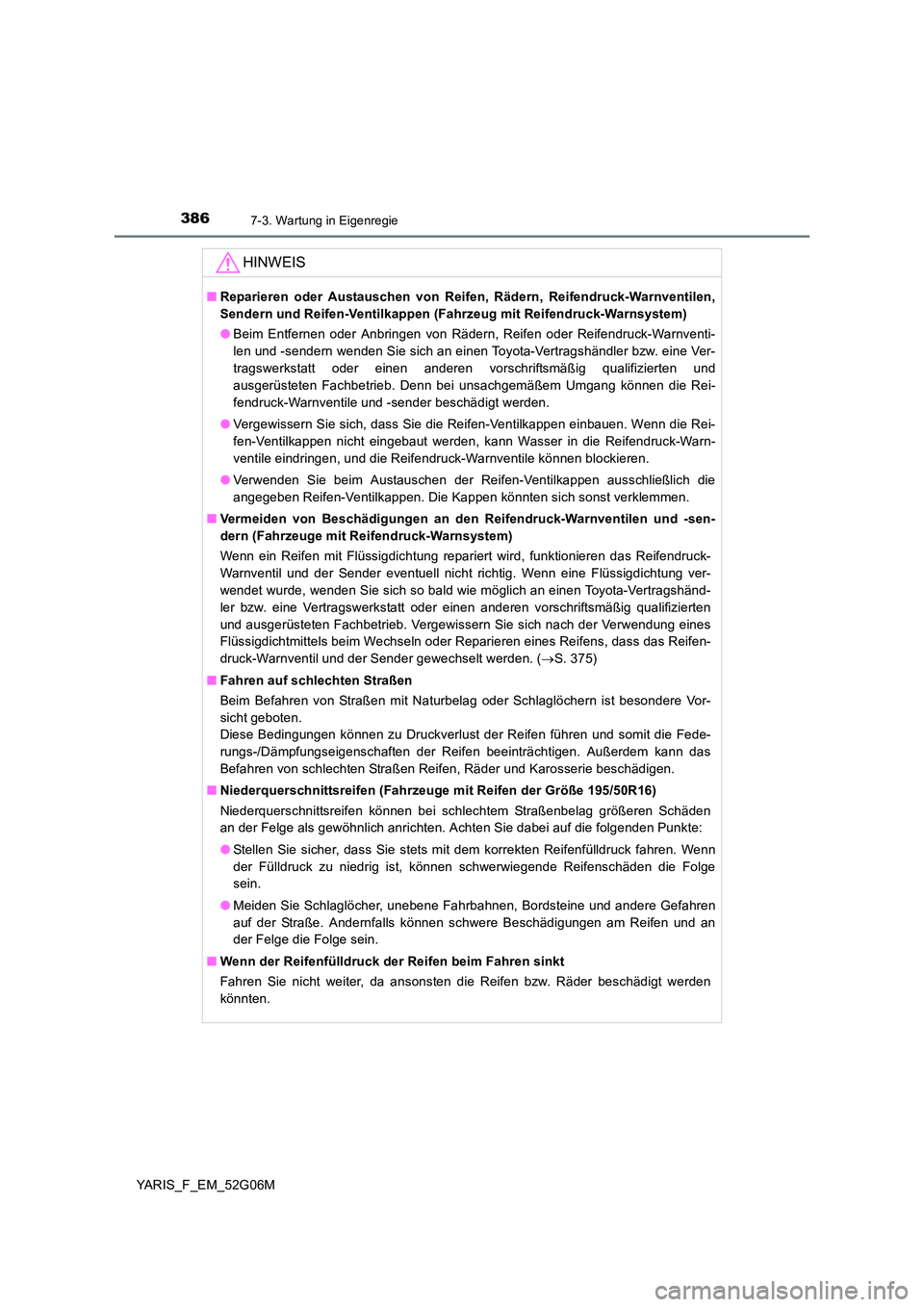

3867-3. Wartung in Eigenregie
YARIS_F_EM_52G06M
HINWEIS
■Reparieren oder Austauschen von Reifen, Rädern, Reifendruck-Warnventilen,
Sendern und Reifen-Ventilkappen (Fahrzeug mit Reifendruck-Warnsystem)
● Beim Entfernen oder Anbringen von Rädern, Reifen oder Reifendruck-Warnventi-
len und -sendern wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb. Denn bei unsachgemäßem Umgang können die Rei-
fendruck-Warnventile und -sender beschädigt werden.
● Vergewissern Sie sich, dass Sie die Reifen-Ventilkappen einbauen. Wenn die Rei-
fen-Ventilkappen nicht eingebaut werden, kann Wasser in die Reifendruck-Warn-
ventile eindringen, und die Reifendruck-Warnventile können blockieren.
● Verwenden Sie beim Austauschen der Reifen-Ventilkappen ausschließlich die
angegeben Reifen-Ventilkappen. Die Kappen könnten sich sonst verklemmen.
■ Vermeiden von Beschädigungen an den Reifendruck-Warnventilen und -sen-
dern (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn eine Flüssigdichtung ver-
wendet wurde, wenden Sie sich so bald wie möglich an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb. Vergewissern Sie sich nach der Verwendung eines
Flüssigdichtmittels beim Wechseln oder Reparieren eines Reifens, dass das Reifen-
druck-Warnventil und der Sender gewechselt werden. ( S. 375)
■ Fahren auf schlechten Straßen
Beim Befahren von Straßen mit Naturbelag oder Schlaglöchern ist besondere Vor-
sicht geboten.
Diese Bedingungen können zu Druckverlust der Reifen führen und somit die Fede-
rungs-/Dämpfungseigenschaften der Reifen beeinträchtigen. Außerdem kann das
Befahren von schlechten Straßen Reifen, Räder und Karosserie beschädigen.
■ Niederquerschnittsreifen (Fahrzeuge mit Reifen der Größe 195/50R16)
Niederquerschnittsreifen können bei schlechtem Straßenbelag größeren Schäden
an der Felge als gewöhnlich anrichten. Achten Sie dabei auf die folgenden Punkte:
● Stellen Sie sicher, dass Sie stets mit dem korrekten Reifenfülldruck fahren. Wenn
der Fülldruck zu niedrig ist, können schwerwiegende Reifenschäden die Folge
sein.
● Meiden Sie Schlaglöcher, unebene Fahrbahnen, Bordsteine und andere Gefahren
auf der Straße. Andernfalls können schwere Beschädigungen am Reifen und an
der Felge die Folge sein.
■ Wenn der Reifenfülldruck der Reifen beim Fahren sinkt
Fahren Sie nicht weiter, da ansonsten die Reifen bzw. Räder beschädigt werden
könnten.

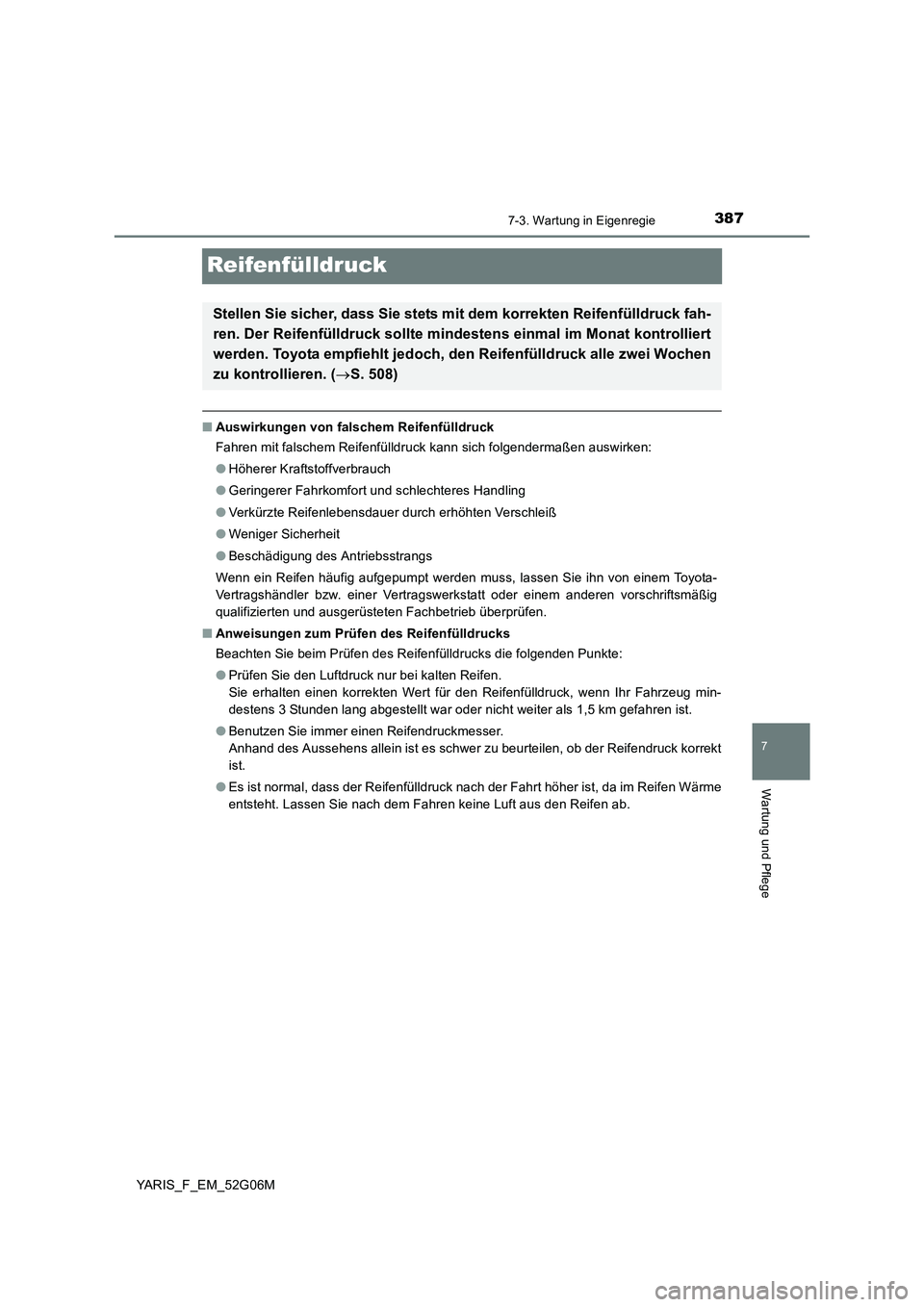

3877-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M
Reifenfülldruck
■Auswirkungen von falschem Reifenfülldruck
Fahren mit falschem Reifenfülldruck kann sich folgendermaßen auswirken:
● Höherer Kraftstoffverbrauch
● Geringerer Fahrkomfort und schlechteres Handling
● Verkürzte Reifenlebensdauer durch erhöhten Verschleiß
● Weniger Sicherheit
● Beschädigung des Antriebsstrangs
Wenn ein Reifen häufig aufgepumpt werden muss, lassen Sie ihn von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Anweisungen zum Prüfen des Reifenfülldrucks
Beachten Sie beim Prüfen des Reifenfülldrucks die folgenden Punkte:
● Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den Reifenfülldruck, wenn Ihr Fahrzeug min-
destens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren ist.
● Benutzen Sie immer einen Reifendruckmesser.
Anhand des Aussehens allein ist es schwer zu beurteilen, ob der Reifendruck korrekt
ist.
● Es ist normal, dass der Reifenfülldruck nach der Fahrt höher ist, da im Reifen Wärme
entsteht. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
Stellen Sie sicher, dass Sie stets mi t dem korrekten Reifenfülldruck fah-
ren. Der Reifenfülldruck sollte mindestens einmal im Monat kontrolliert
werden. Toyota empfiehlt jedoch, den Reifenfülldruck alle zwei Wochen
zu kontrollieren. ( S. 508)

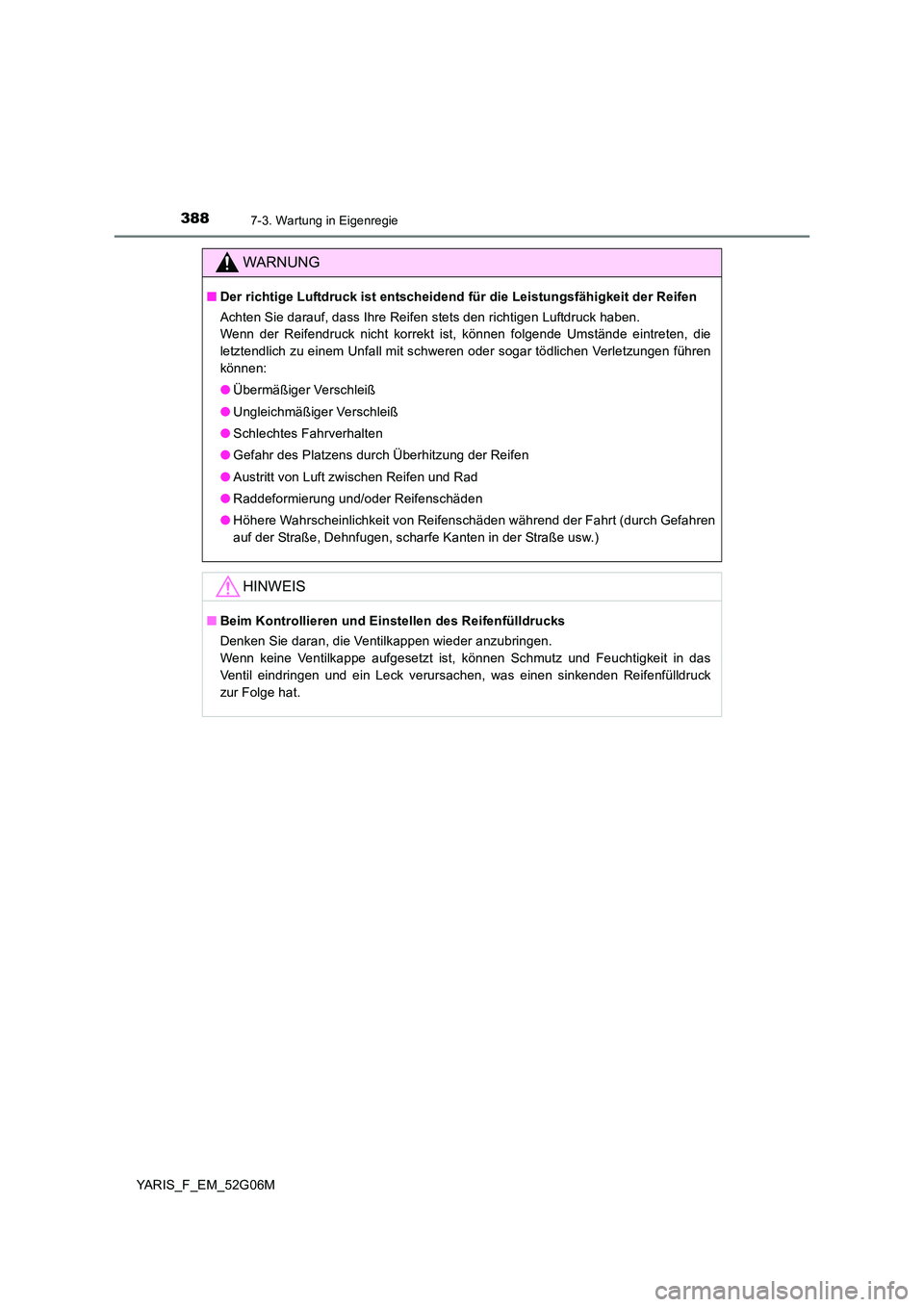

3887-3. Wartung in Eigenregie
YARIS_F_EM_52G06M
WARNUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die
letztendlich zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen
können:
● Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechtes Fahrverhalten
● Gefahr des Platzens durch Überhitzung der Reifen
● Austritt von Luft zwischen Reifen und Rad
● Raddeformierung und/oder Reifenschäden
● Höhere Wahrscheinlichkeit von Reifenschäden während der Fahrt (durch Gefahren
auf der Straße, Dehnfugen, scharfe Kanten in der Straße usw.)
HINWEIS
■ Beim Kontrollieren und Einstellen des Reifenfülldrucks
Denken Sie daran, die Ventilkappen wieder anzubringen.
Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das
Ventil eindringen und ein Leck verursachen, was einen sinkenden Reifenfülldruck
zur Folge hat.

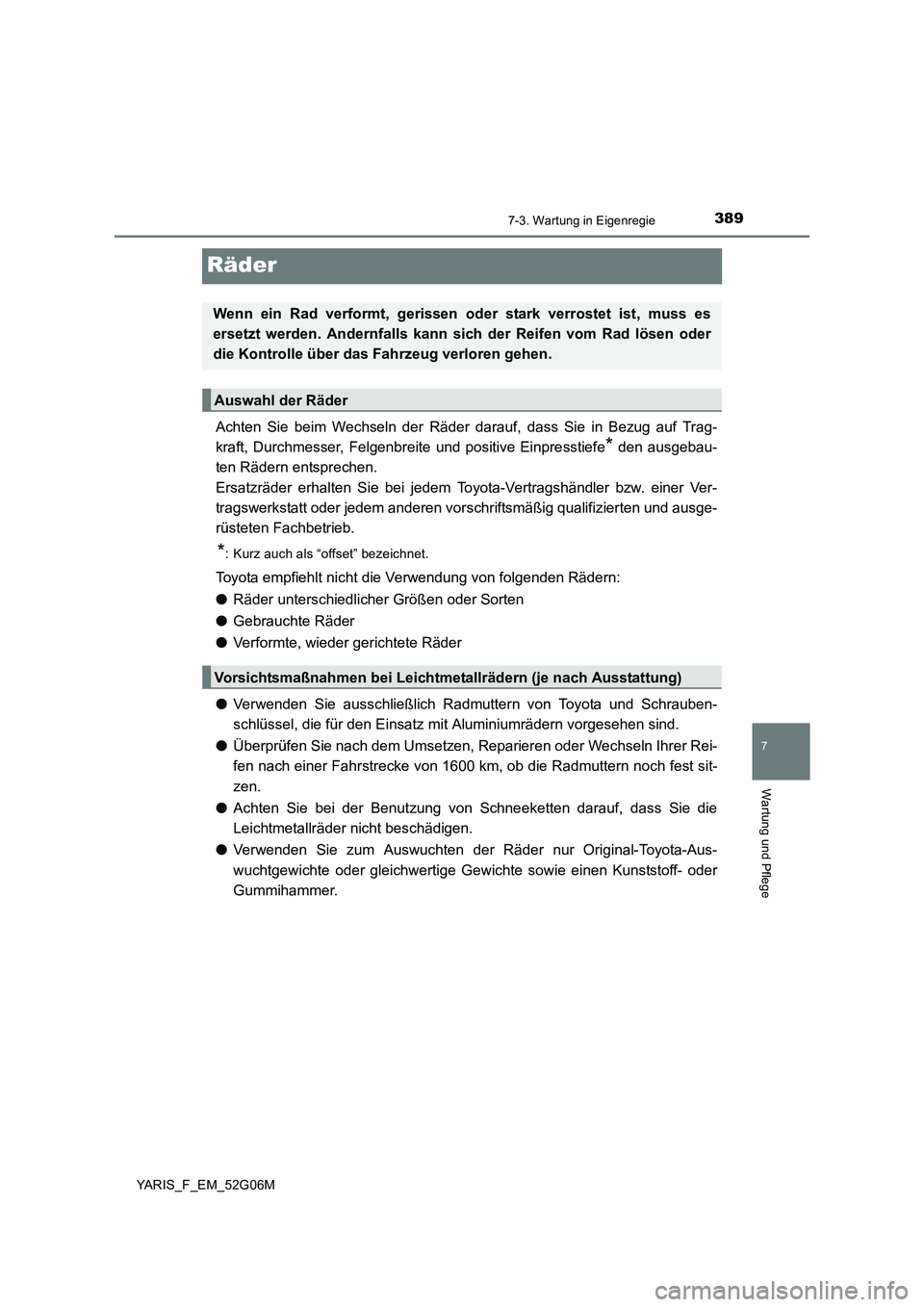

3897-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M
Räder
Achten Sie beim Wechseln der Räder darauf, dass Sie in Bezug auf Trag-
kraft, Durchmesser, Felgenbreite und positive Einpresstiefe* den ausgebau-
ten Rädern entsprechen.
Ersatzräder erhalten Sie bei jedem To yota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder jedem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von folgenden Rädern:
● Räder unterschiedlicher Größen oder Sorten
● Gebrauchte Räder
● Verformte, wieder gerichtete Räder
● Verwenden Sie ausschließlich Radmuttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit Aluminiumrädern vorgesehen sind.
● Überprüfen Sie nach dem Umsetzen, Reparieren oder Wechseln Ihrer Rei-
fen nach einer Fahrstrecke von 1600 km, ob die Radmuttern noch fest sit-
zen.
● Achten Sie bei der Benutzung von Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
● Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann si ch der Reifen vom Rad lösen oder
die Kontrolle über das Fahrzeug verloren gehen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Leichtmetallrädern (je nach Ausstattung)

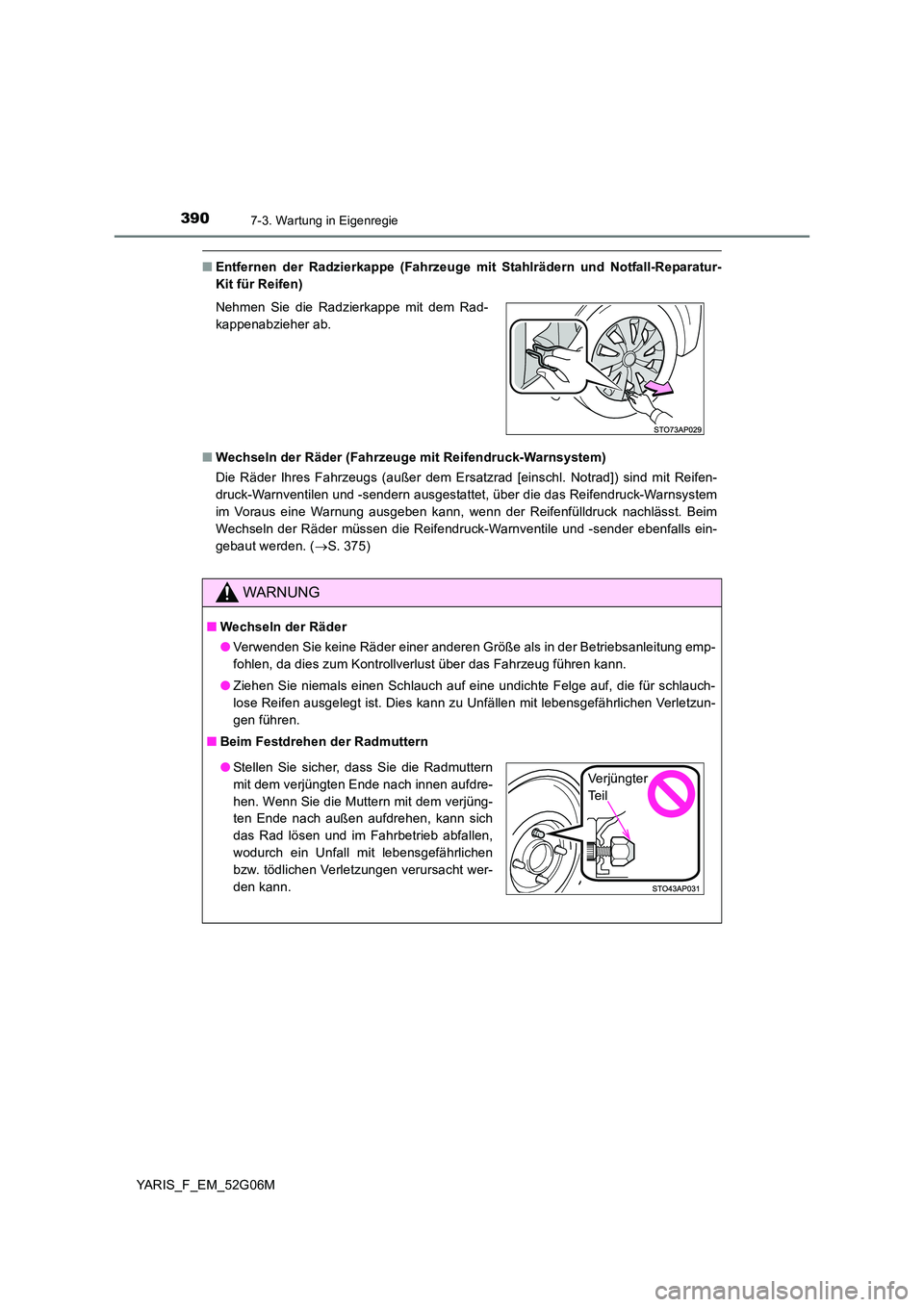

3907-3. Wartung in Eigenregie
YARIS_F_EM_52G06M
■Entfernen der Radzierkappe (Fahrzeuge mit Stahlrädern und Notfall-Reparatur-
Kit für Reifen)
■ Wechseln der Räder (Fahrzeuge mit Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs (außer dem Ersatzrad [einschl. Notrad]) sind mit Reifen-
druck-Warnventilen und -sendern ausgestattet, über die das Reifendruck-Warnsystem
im Voraus eine Warnung ausgeben kann, wenn der Reifenfülldruck nachlässt. Beim
Wechseln der Räder müssen die Reifendruck-Warnventile und -sender ebenfalls ein-
gebaut werden. ( S. 375)
Nehmen Sie die Radzierkappe mit dem Rad-
kappenabzieher ab.
WARNUNG
■ Wechseln der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
● Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensgefährlichen Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
●Stellen Sie sicher, dass Sie die Radmuttern
mit dem verjüngten Ende nach innen aufdre-
hen. Wenn Sie die Muttern mit dem verjüng-
ten Ende nach außen aufdrehen, kann sich
das Rad lösen und im Fahrbetrieb abfallen,
wodurch ein Unfall mit lebensgefährlichen
bzw. tödlichen Verletzungen verursacht wer-
den kann.
Verjüngter
Te i l

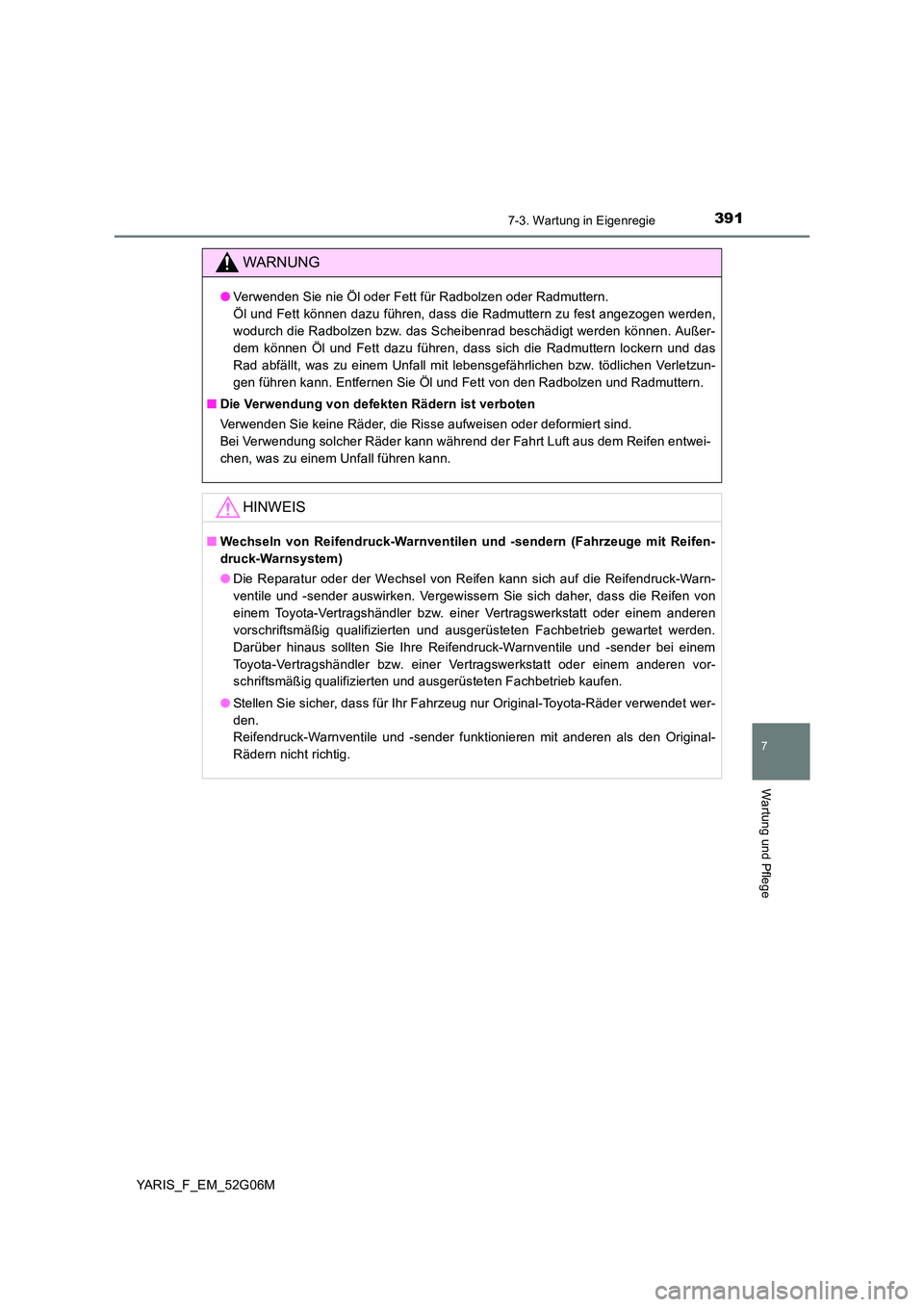

3917-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M
WARNUNG
●Verwenden Sie nie Öl oder Fett für Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch die Radbolzen bzw. das Scheibenrad beschädigt werden können. Außer-
dem können Öl und Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzun-
gen führen kann. Entfernen Sie Öl und Fett von den Radbolzen und Radmuttern.
■ Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann während der Fahrt Luft aus dem Reifen entwei-
chen, was zu einem Unfall führen kann.
HINWEIS
■ Wechseln von Reifendruck-Warnventilen und -sendern (Fahrzeuge mit Reifen-
druck-Warnsystem)
● Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warn-
ventile und -sender auswirken. Vergewissern Sie sich daher, dass die Reifen von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb gewartet werden.
Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile und -sender bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb kaufen.
● Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet wer-
den.
Reifendruck-Warnventile und -sender funktionieren mit anderen als den Original-
Rädern nicht richtig.

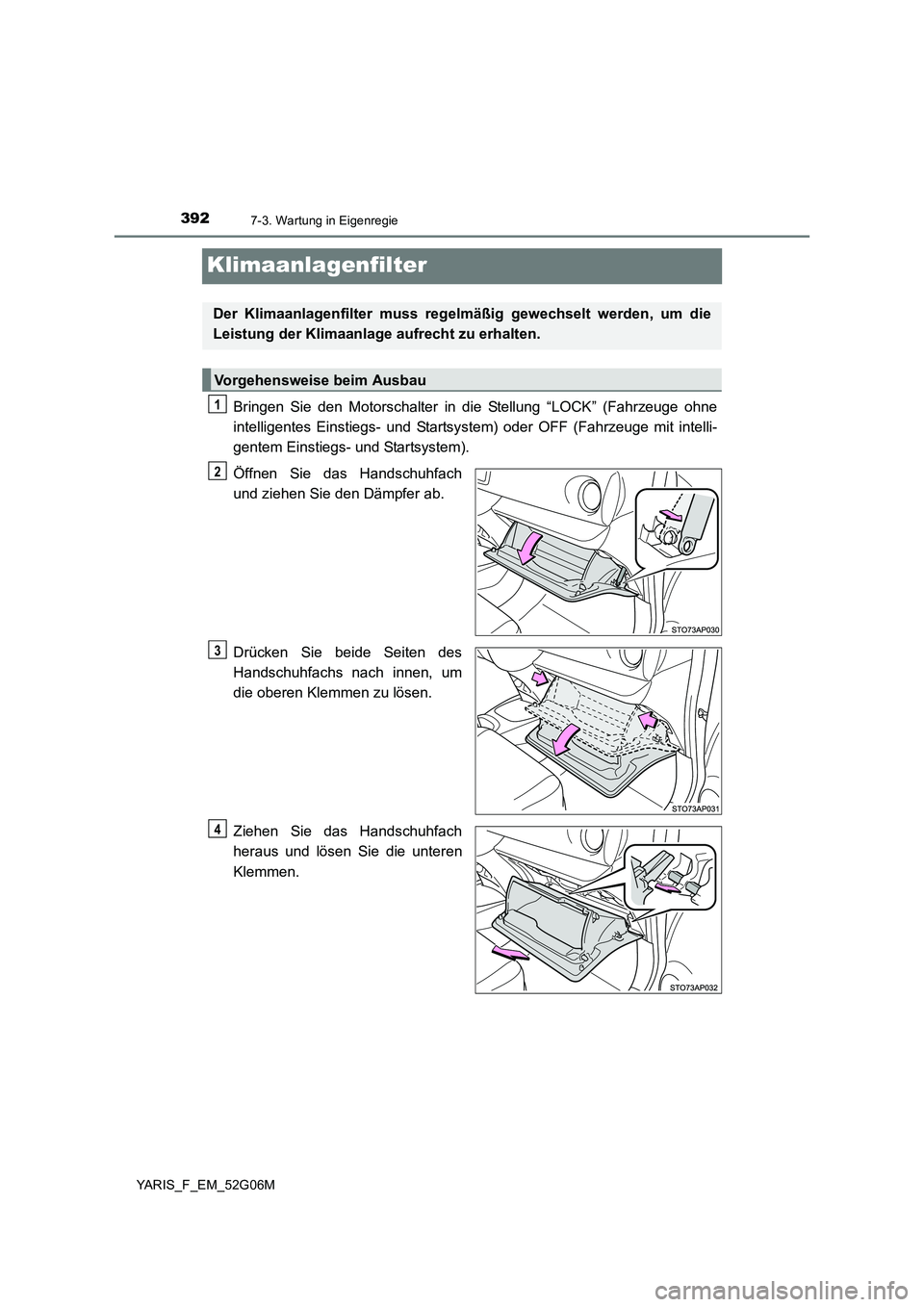

3927-3. Wartung in Eigenregie
YARIS_F_EM_52G06M
Klimaanlagenfilter
Bringen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Öffnen Sie das Handschuhfach
und ziehen Sie den Dämpfer ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen.
Ziehen Sie das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Vorgehensweise beim Ausbau
1
2
3
4
