2015 TOYOTA VERSO lock

497
4-3. Wartung in Eigenregie
4
Wartung und Pflege

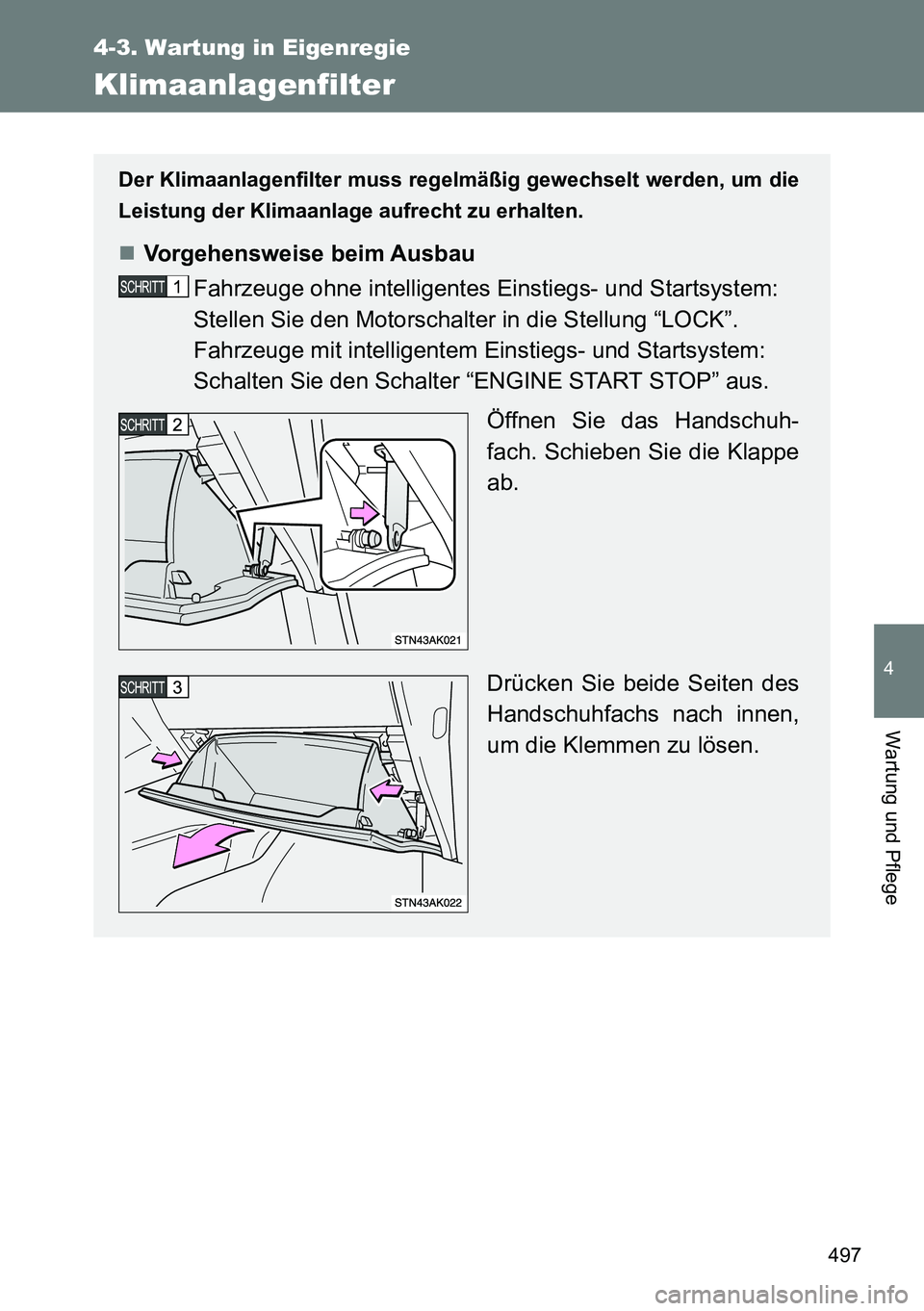

Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Vorgehensweise beim Ausbau
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Öffnen Sie das Handschuh-
fach. Schieben Sie die Klappe
ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen,
um die Klemmen zu lösen.

504
4-3. Wartung in Eigenregie

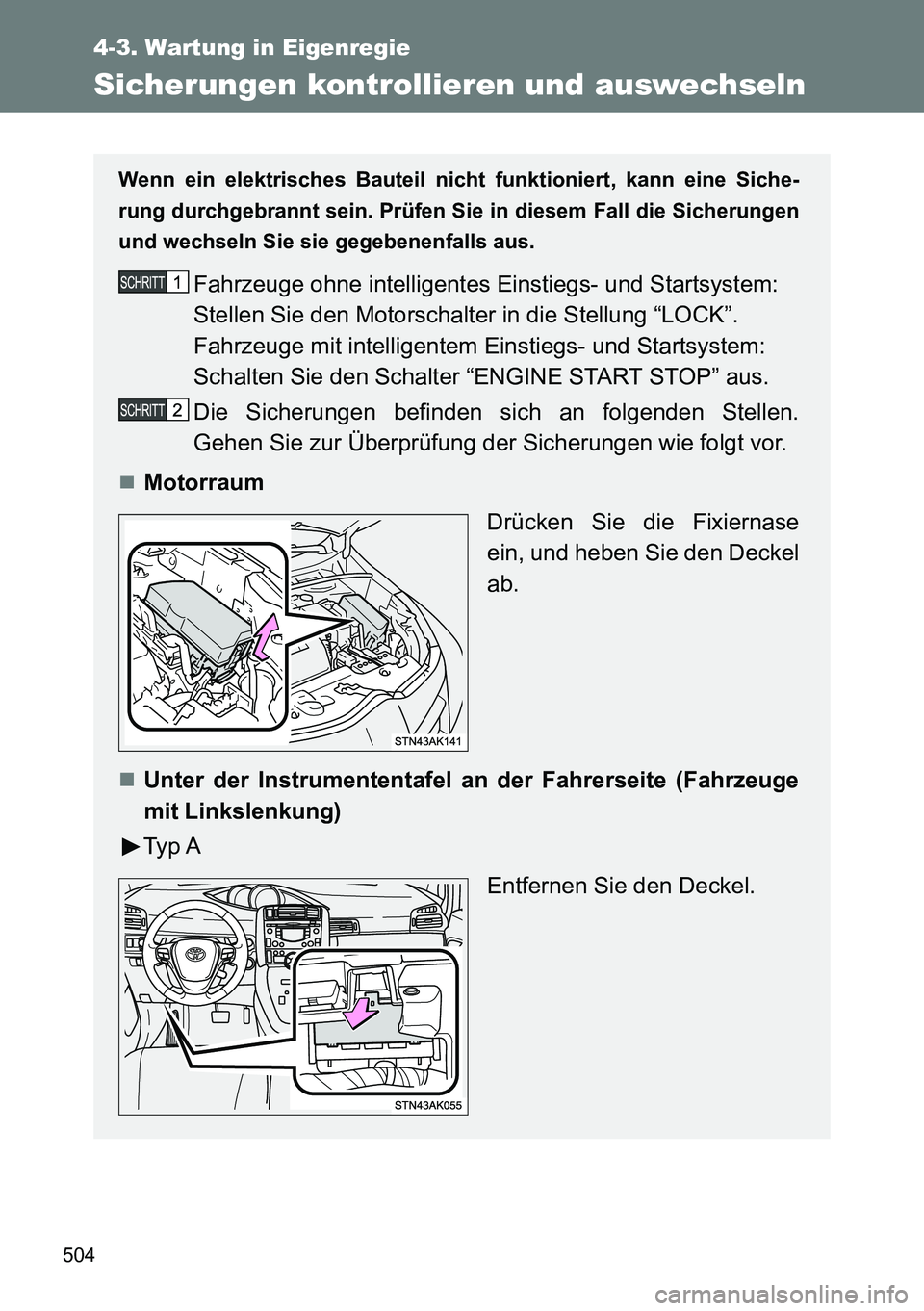

Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Siche-
rung durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen
und wechseln Sie sie gegebenenfalls aus.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Die Sicherungen befinden sich an folgenden Stellen.
Gehen Sie zur Überprüfung der Sicherungen wie folgt vor.
Motorraum
Drücken Sie die Fixiernase
ein, und heben Sie den Deckel
ab.
Unter der Instrumententafel an der Fahrerseite (Fahrzeuge
mit Linkslenkung)
Typ A
Entfernen Sie den Deckel.

509 4-3. Wartung in Eigenregie
4
Wartung und Pflege

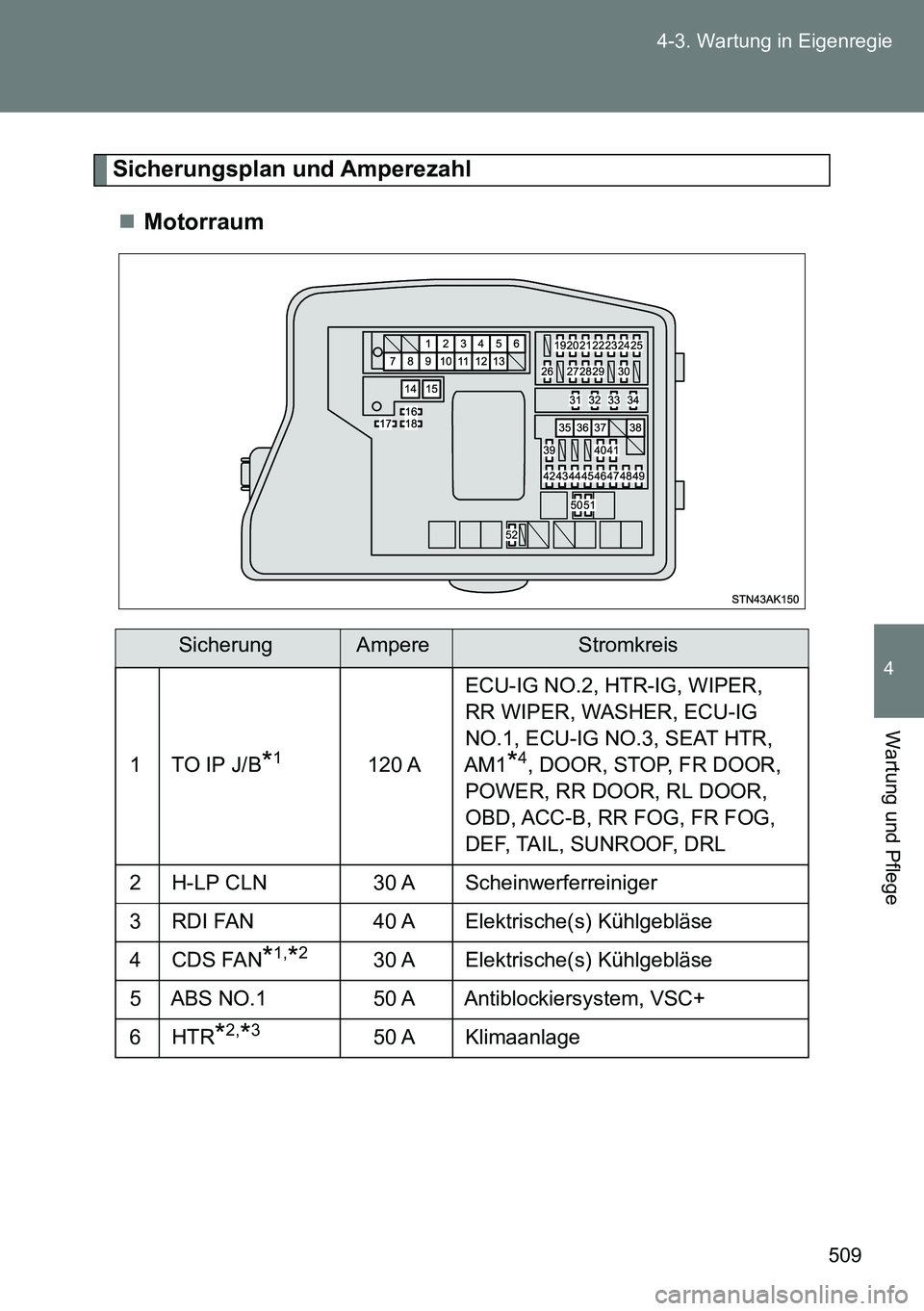

Sicherungsplan und Amperezahl
Motorraum
SicherungAmpereStromkreis
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Scheinwerferreiniger
3RDI FAN40 A Elektrische(s) Kühlgebläse
4CDS FAN*1,*230 A Elektrische(s) Kühlgebläse
5 ABS NO.1 50 A Antiblockiersystem, VSC+
6 HTR
*2,*350 A Klimaanlage

511 4-3. Wartung in Eigenregie
4
Wartung und Pflege
18 SPARE 20 A Ersatzsicherung
19 DOOR NO.2 25 A Hauptkarosserie-ECU
20EFI MAIN
NO.2
*1,*27,5 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
21 ECU-B2 10 AIntelligentes Einstiegs- und Startsy-
stem, Klimaanlage, Elektrische
Fensterheber
22 D.C.C SHORT Kein Stromkreis
23 ECU-B 10 AInstrumente und Anzeigen, Haupt-
ECU, Lenksensor, Doppelsperrsy-
stem, Fernbedienung, Intelligentes
Einstiegs- und Startsystem
24 RAD NO.1
*2,*320 A Audiosystem
25 DOME 10 AGepäckfachleuchte, Fahrga-
straumbeleuchtung, Vordere Tür-
beleuchtung, Fahrgastleuchten/
Innenbeleuchtung, Fußraumleuch-
ten
26 AM2 NO.2 7,5 A Anlassersystem
27 TURN-HAZ 10 AFahrtrichtungsanzeiger, Warnblink-
anlage
28 ETCS
*310 AElektronische Motorleistungssteue-
rung
29 AM2 30 A Anlassersystem
30 STRG LOCK 20 A Lenkschloss
31IGT/INJ
*315 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage EDU
*220 A
SicherungAmpereStromkreis

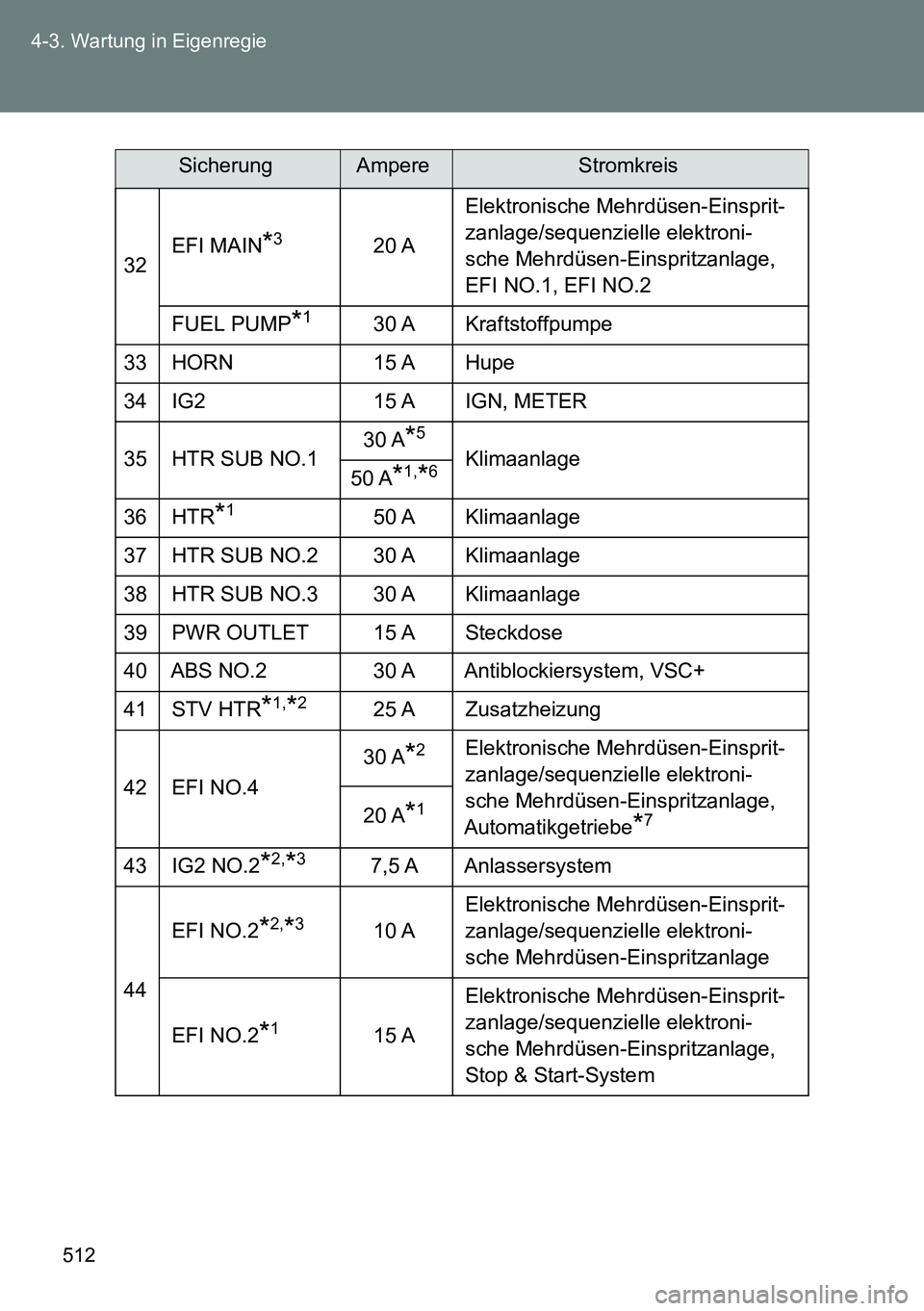

512 4-3. Wartung in Eigenregie
32EFI MAIN*320 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
EFI NO.1, EFI NO.2
FUEL PUMP
*130 A Kraftstoffpumpe
33 HORN 15 A Hupe
34 IG2 15 A IGN, METER
35 HTR SUB NO.130 A
*5
Klimaanlage
50 A*1,*6
36 HTR*150 A Klimaanlage
37 HTR SUB NO.2 30 A Klimaanlage
38 HTR SUB NO.3 30 A Klimaanlage
39PWR OUTLET15 ASteckdose
40 ABS NO.2 30 A Antiblockiersystem, VSC+
41 STV HTR
*1,*225 A Zusatzheizung
42 EFI NO.430 A
*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Automatikgetriebe
*720 A*1
43 IG2 NO.2*2,*37,5 A Anlassersystem
44EFI NO.2
*2,*310 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
EFI NO.2
*115 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Stop & Start-System
SicherungAmpereStromkreis

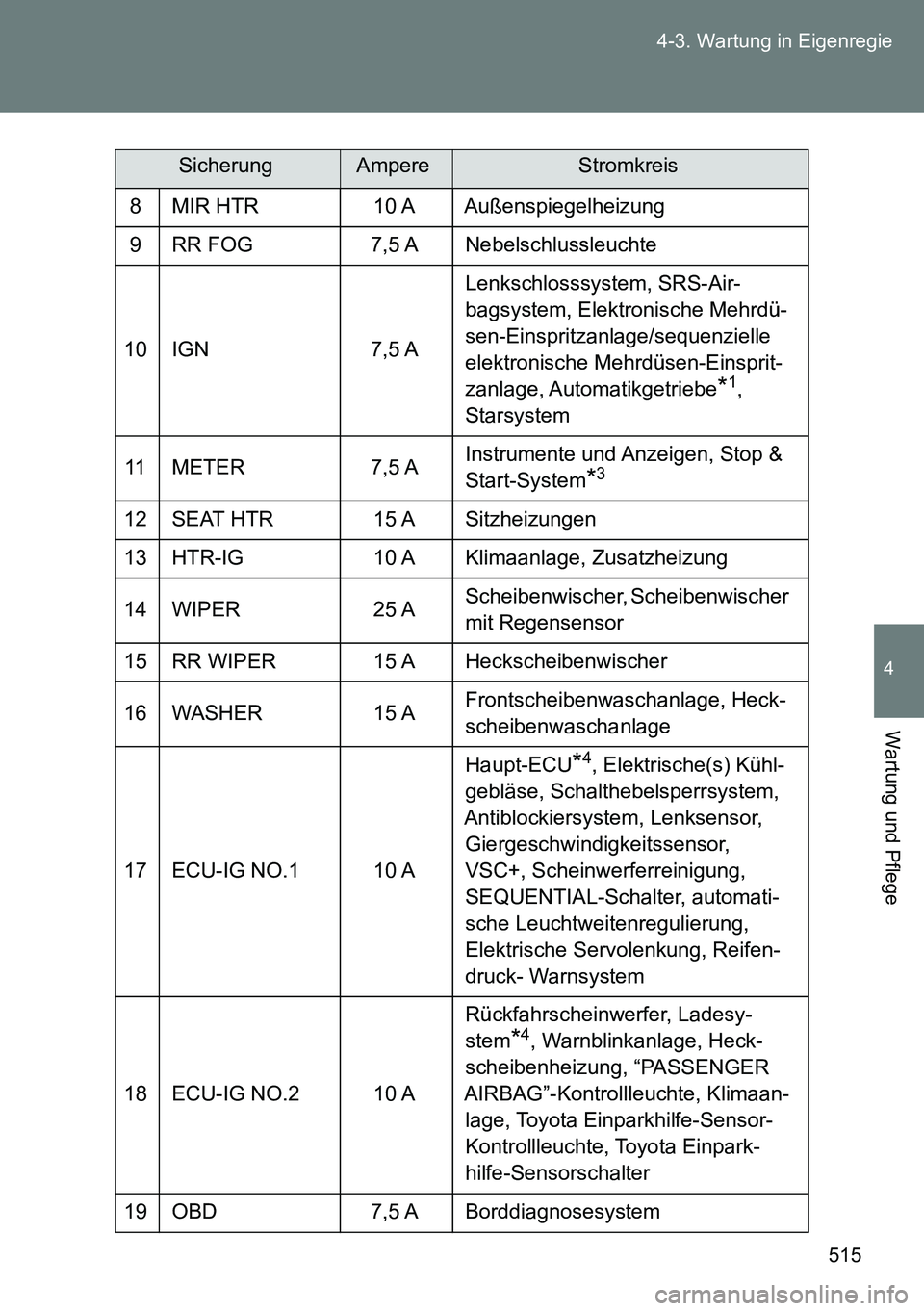

515 4-3. Wartung in Eigenregie
4
Wartung und Pflege
8 MIR HTR 10 A Außenspiegelheizung
9 RR FOG 7,5 A Nebelschlussleuchte
10 IGN 7,5 ALenkschlosssystem, SRS-Air-
bagsystem, Elektronische Mehrdü-
sen-Einspritzanlage/sequenzielle
elektronische Mehrdüsen-Einsprit-
zanlage, Automatikgetriebe
*1,
Starsystem
11 METER 7,5 AInstrumente und Anzeigen, Stop &
Start-System
*3
12 SEAT HTR 15 A Sitzheizungen
13 HTR-IG 10 A Klimaanlage, Zusatzheizung
14 WIPER 25 AScheibenwischer, Scheibenwischer
mit Regensensor
15 RR WIPER 15 A Heckscheibenwischer
16 WASHER 15 AFrontscheibenwaschanlage, Heck-
scheibenwaschanlage
17 ECU-IG NO.1 10 AHaupt-ECU
*4, Elektrische(s) Kühl-
gebläse, Schalthebelsperrsystem,
Antiblockiersystem, Lenksensor,
Giergeschwindigkeitssensor,
VSC+, Scheinwerferreinigung,
SEQUENTIAL-Schalter, automati-
sche Leuchtweitenregulierung,
Elektrische Servolenkung, Reifen-
druck- Warnsystem
18 ECU-IG NO.2 10 ARückfahrscheinwerfer, Ladesy-
stem
*4, Warnblinkanlage, Heck-
scheibenheizung, “PASSENGER
AIRBAG”-Kontrollleuchte, Klimaan-
lage, Toyota Einparkhilfe-Sensor-
Kontrollleuchte, Toyota Einpark-
hilfe-Sensorschalter
19 OBD 7,5 A Borddiagnosesystem
SicherungAmpereStromkreis

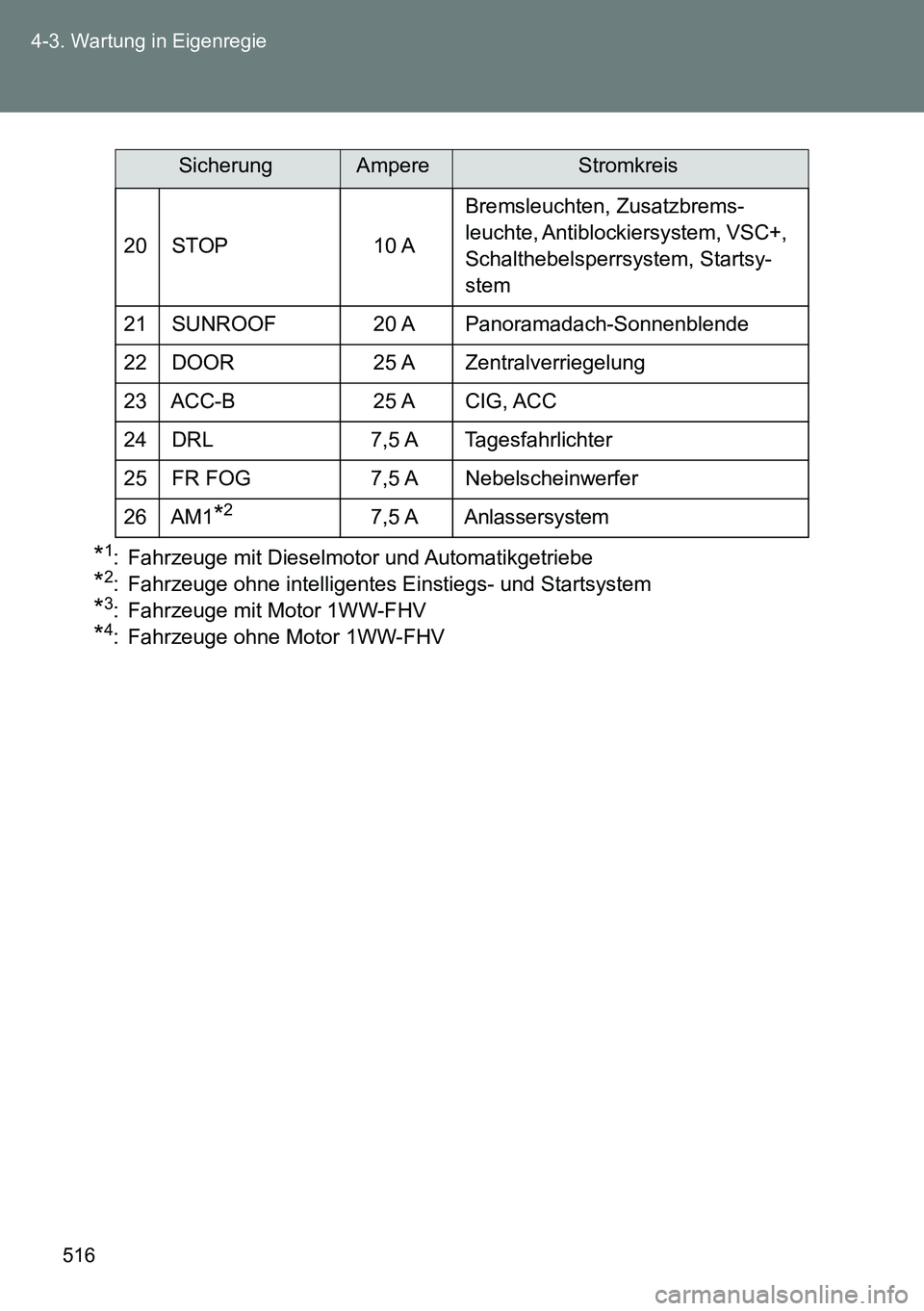

516 4-3. Wartung in Eigenregie
*1: Fahrzeuge mit Dieselmotor und Automatikgetriebe
*2: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
*3: Fahrzeuge mit Motor 1WW-FHV
*4: Fahrzeuge ohne Motor 1WW-FHV20 STOP 10 ABremsleuchten, Zusatzbrems-
leuchte, Antiblockiersystem, VSC+,
Schalthebelsperrsystem, Startsy-
stem
21 SUNROOF 20 A Panoramadach-Sonnenblende
22 DOOR 25 A Zentralverriegelung
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Tagesfahrlichter
25 FR FOG 7,5 A Nebelscheinwerfer
26 AM1
*27,5 AAnlassersystem
SicherungAmpereStromkreis

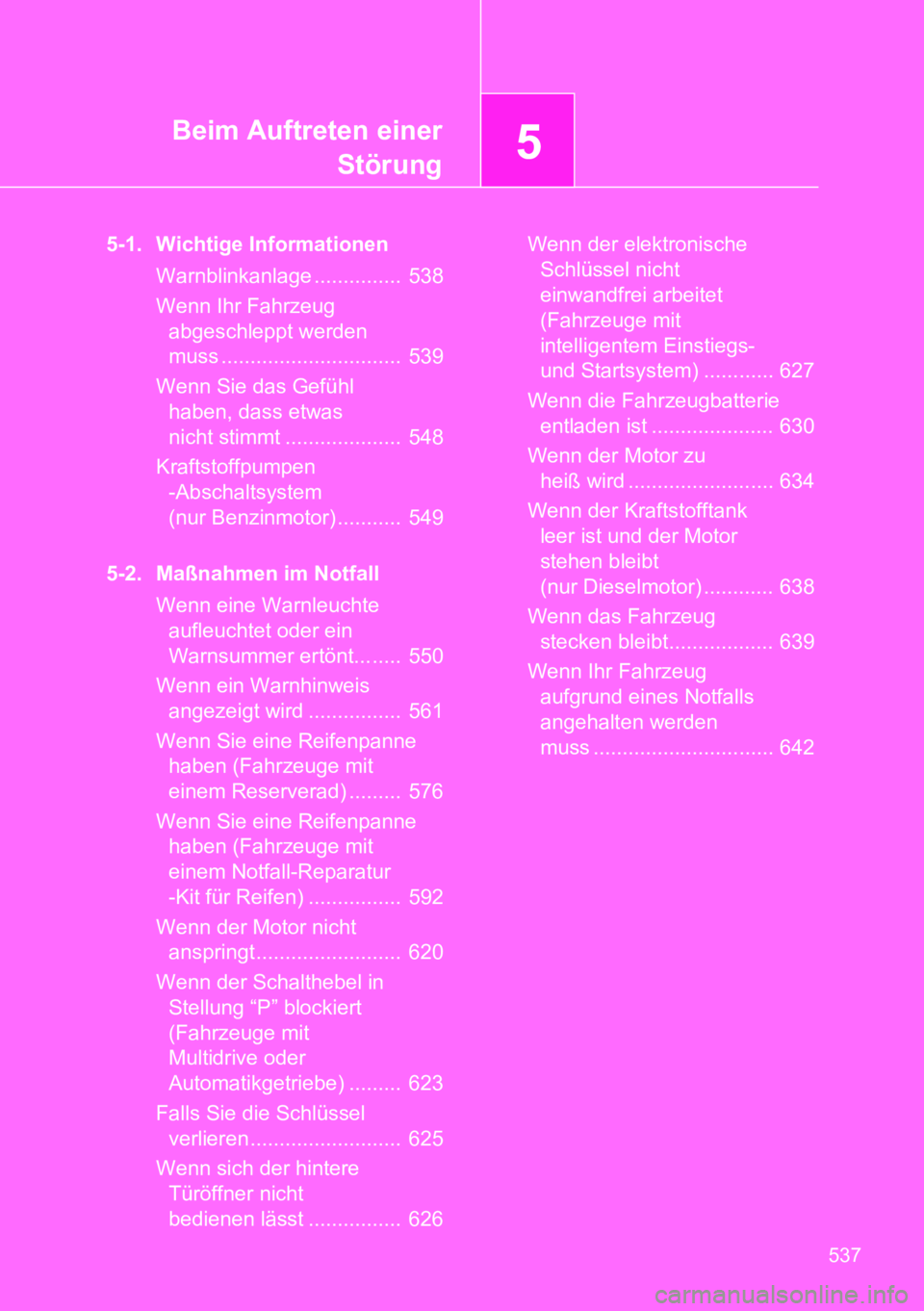

5Beim Auftreten einer
Störung
537
5-1. Wichtige Informationen
Warnblinkanlage ............... 538
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ............................... 539
Wenn Sie das Gefühl
haben, dass etwas
nicht stimmt .................... 548
Kraftstoffpumpen
-Abschaltsystem
(nur Benzinmotor) ........... 549
5-2. Maßnahmen im Notfall
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt... ..... 550
Wenn ein Warnhinweis
angezeigt wird ................ 561
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Reserverad) ......... 576
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Notfall-Reparatur
-Kit für Reifen) ................ 592
Wenn der Motor nicht
anspringt ......................... 620
Wenn der Schalthebel in
Stellung “P” blockiert
(Fahrzeuge mit
Multidrive oder
Automatikgetriebe) ......... 623
Falls Sie die Schlüssel
verlieren .......................... 625
Wenn sich der hintere
Türöffner nicht
bedienen lässt ................ 626Wenn der elektronische
Schlüssel nicht
einwandfrei arbeitet
(Fahrzeuge mit
intelligentem Einstiegs-
und Startsystem) ............ 627
Wenn die Fahrzeugbatterie
entladen ist ..................... 630
Wenn der Motor zu
heiß wird ......................... 634
Wenn der Kraftstofftank
leer ist und der Motor
stehen bleibt
(nur Dieselmotor) ............ 638
Wenn das Fahrzeug
stecken bleibt.................. 639
Wenn Ihr Fahrzeug
aufgrund eines Notfalls
angehalten werden
muss ............................... 642
