2015 TOYOTA GT86 Eksploatavimo vadovas (in Lithuanian)

335
4-3. Savarankiška priežiūra
4
Automobilio prieži ūra ir valymas
FT86_EE
Saugikli ų tikrinimas ir keitimas
Jei kuris iš elektrini ų komponent ų neveikia, gali b ūti, kad perdeg ė
saugiklis. Prireikus pakeiskite saugiklius.
Automobiliuose be berakt ės įs ėdimo ir variklio palei-
dimo sistemos
Išjunkitevariklio jungikl į.
Automobiliai su berakte įs ėdimo ir variklio paleidimo
sistema
Išjunkite „ENGINE START STOP“ jungikl į.
Atidarykite saugikli ų d ėžė s dangt į.
Variklio skyrius Nuspauskite pakabą ir atidary-
kite dangt į.
Į rangos skydelis
Nuimkite dangtelį.ETAPAS1
ETAPAS2
86_EE_18044LT.book Page 335 Sunday, September 21, 2014 5:57 PM

336
4-3. Savarankiška prieži
ūra
FT86_EE
Jei sistema neveikia, pask aitykite apie saugiklių keitim ą ir
srov ės stiprum ą amperais ( →338 psl.).
Saugikl į ištraukite specialiu
į rankiu.
Patikrinkite, ar saugiklis neperdeg ęs.
A tipas Normalus saugiklis
Perdegęs saugiklis
Perdegus į saugikl į pakeiskite
nauju tinkamo srov ės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugikli ų d ėžė s
dangtelio.
B tipas
Normalus saugiklis
Perdegęs saugiklis
Perdegus į saugikl į pakeiskite
nauju tinkamo srov ės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugikli ų d ėžė s
dangtelio.
ETAPAS3
ETAPAS4
ETAPAS5
86_EE_18044LT.book Page 336 Sunday, September 21, 2014 5:57 PM

337
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE
C tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota“ atstovu
arba kitu kvalifikuotu specia-
listu.
D tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota“ atstovu
arba kitu kvalifikuotu specia-
listu.
86_EE_18044LT.book Page 337 Sunday, September 21, 2014 5:57 PM

338
4-3. Savarankiška prieži
ūra
FT86_EE
Saugikli ų išd ėstymas ir srov ės stiprumas
■ Variklio skyrius
SaugiklisAmperaiGrandin ė
1MIR HTR 7,5 AUžpakalinio vaizdo veidrodži ų džiovintuvai
2RDI 25 A Elektrinis ventiliatorius
3(PUSH-AT) 7,5 A Variklio valdymo sistema
4ABS NO. 1 40 A ABS
5HEATER 50 A Šildytuvas
6WASHER
(PLOVIKLIS) 10 A Priekinio lango ploviklis
7WIPER 30 A Priekinio lango valytuv
ų
8RR DEF 30 A Užpakalinio lango džiovintuvas
9RR FOG 10 A Užpakaliniai rūko žibintai
10D FR DOOR 25 ADurel ės vairuotojo pus ėje
11CDS 25 A Elektrinis ventiliatorius
12D-OP 25 A⎯
13ABS NO. 2 25 A ABS
14D FL DOOR 25 ADurel ės
86_EE_18044LT.book Page 338 Sunday, September 21, 2014 5:57 PM

339
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE
15ATSARGINISŽr. pastab ą.Atsarginis saugiklis
16ATSARGINISŽr. pastab ą.Atsarginis saugiklis
17ATSARGINISŽr. pastab ą.Atsarginis saugiklis
18ATSARGINISŽr. pastab ą.Atsarginis saugiklis
19ATSARGINISŽr. pastab ą.Atsarginis saugiklis
20ATSARGINISŽr. pastab ą.Atsarginis saugiklis
21ST 7,5 A Variklio paleidimo sistema
22ALT-S 7,5 A Įkrovimo sistemos
23STR LOCK 7,5 A Vairara čio užrakto sistemos
24D/L 20 A Elektrinis dur ų užraktas
25ETCS 15 A Variklio valdymo blokas
26(AT+B) 7,5 A Pavar ų d ėžė
27(AM2 NO. 2) 7,5 A Berakt
ė įs ė dimo ir variklio palei-
dimo sistema
28EFI (CTRL) 15 A Variklio valdymo blokas
29EFI (HTR) 15 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
30EFI (IGN) 15 A Variklio paleidimo sistema
31EFI (+B) 7,5 A Variklio valdymo blokas
32HAZ 15 A Pos ūkio signalai ir avariniai žibintai
33MPX-B 7,5 A Automatin
ė oro kondicionavimo
sistema, matuokliai
34F/PMP 20 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
35IG2 MAIN 30 A SRS oro pagalvi
ų sistema, variklio
kontrol ės blokas
SaugiklisAmperaiGrandin ė
86_EE_18044LT.book Page 339 Sunday, September 21, 2014 5:57 PM

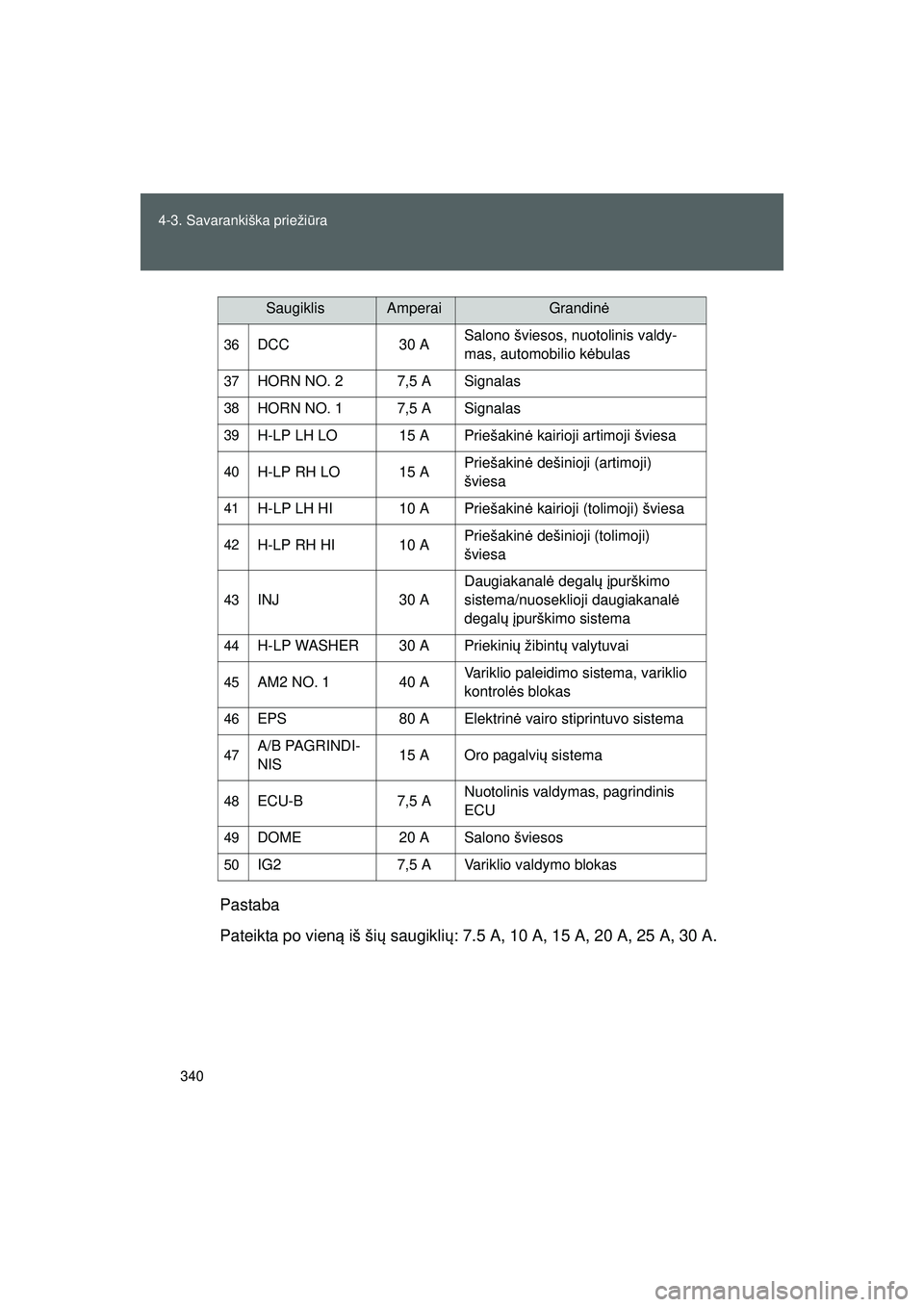

340
4-3. Savarankiška prieži
ūra
FT86_EE Pastaba
Pateikta po vien
ą iš ši ų saugikli ų: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
36DCC 30 A Salono šviesos, nuotolinis valdy-
mas, automobilio k
ėbulas
37HORN NO. 2 7,5 A Signalas
38HORN NO. 1 7,5 A Signalas
39H-LP LH LO 15 A Priešakin ė kairioji artimoji šviesa
40H-LP RH LO 15 A Priešakin
ė dešinioji (artimoji)
šviesa
41H-LP LH HI 10 A Priešakin ė kairioji (tolimoji) šviesa
42H-LP RH HI 10 A Priešakin
ė dešinioji (tolimoji)
šviesa
43INJ 30 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
44H-LP WASHER 30 A Priekini ų žibint ų valytuvai
45AM2 NO. 1 40 A Variklio paleidimo sistema, variklio
kontrol
ės blokas
46EPS 80 A Elektrin ė vairo stiprintuvo sistema
47A/B PAGRINDI-
NIS 15 A Oro pagalvi
ų sistema
48ECU-B 7,5 A Nuotolinis valdymas, pagrindinis
ECU
49DOME 20 A Salono šviesos
50IG2 7,5 A Variklio valdymo blokas
SaugiklisAmperaiGrandin
ė
86_EE_18044LT.book Page 340 Sunday, September 21, 2014 5:57 PM

341
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE ■
Įrangos skydelis
SaugiklisAmperaiGrandin ė
1 ECU ACC 10 A Išoriniai užpakalinio vaizdo veidrod ėliai
2 EL/LIZDAS NR.2 15 A Elektros lizdas
3 PANEL 10 A Apšvietimas
4 TAIL 10 A Užpakalin ės šviesos
5 DRL 10 A Dienini ų švies ų sistema
6 STOP 7,5 A Stov ėjimo šviesos
7 OBD 7,5 A Diagnostikos sistema
8 ŠILDYTUVAI-S 7,5 A Oro kondicionavimo sistema
9 ŠILDYTUVAS 10 A Oro kondicionavimo sistema
10 FR FOG LH (Prieki-
niai r
ūko žibintai) 10 A Kairysis r
ūko žibintas
11 FR FOG LH (Prieki-
niai r
ūko žibintai) 10 A Dešinysis r
ūko žibintas
12 BK/UP LP 7,5 A Atbulin ės eigos šviesos
13 ECU IG1 10 A Elektrin ė vairo stiprintuvo sistema
14 AM1 7,5 A Variklio paleidimo sistema
15 AMP 15 A Audio sistema
16 VIENETAS 15 A Pavar ų d ėžė
17 GAUGE 7,5 A Davikliai ir matuokliai,
variklio išjungimo-
paleidimo sistema
18 ECU IG2 10 A Variklio valdymo blokas
19
SEAT HTR LH (Kairio-
sios s ėdyn ės šildytuvas)10 A Kairiosios s ėdyn ės šildytuvas
20
SEAT HTR LH (Kairio-
sios s ėdyn ės šildytuvas)10 A Dešiniosios s ėdyn ės šildytuvas
21 RADIJO IMTUVAS 7,5 A Audio sistema
22 P/POINT No.1 15 A Elektros lizdas
86_EE_18044LT.book Page 341 Sunday, September 21, 2014 5:57 PM

342
4-3. Savarankiška prieži
ūra
FT86_EE
■ Pakeitus saugikl į
● Jei pakeitus saugikl į lemput ė neužsidega, gali b ūti perdegusi lemput ė –
pakeiskite j ą ( → 343 psl.)
● Jei pakeistas saugiklis v ėl perdega, kreipkit ės į „Toyota“ atstov ą arba į
kit ą kvalifikuot ą specialist ą.
■ Jei yra perkrova grandin ėje
Saugikliai perdega, kad apsaugot ų vis ą elektros laid ų sistem ą.
ĮSID ĖM ĖKITE
■ Kad sistema nesugest ų, o automobilis neužsidegt ų
Vadovaukit ės toliau pateiktais nurodymais.
Nepaisydami patarim ų galite sugadinti automobil į, sukelti gaisr ą ar susižeisti
patys.
● Niekuomet nenaudokite saugikli ų, kuri ų stov ės stiprumo yra didesnis nei
nurodytas ir nenaudokite kit ų daikt ų saugikli ų vietoje.
● Naudokite original ų „Toyota“ arba tokios pat kokyb ės saugikl į.
● Nemodifikuokite saugikli ų ir saugikli ų d ėžė s.
ATKREIPKITE D ĖMES Į
■Prieš keisdami saugiklius
Paprašykite, kad "Toyota" atstovas arba kitas kvalifikuotas specialistas
surast ų elektros grandini ų perkrovos priežastis ir pašalint ų gedimus.
