2015 Peugeot Partner Manuale del proprietario (in Italian)

159
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

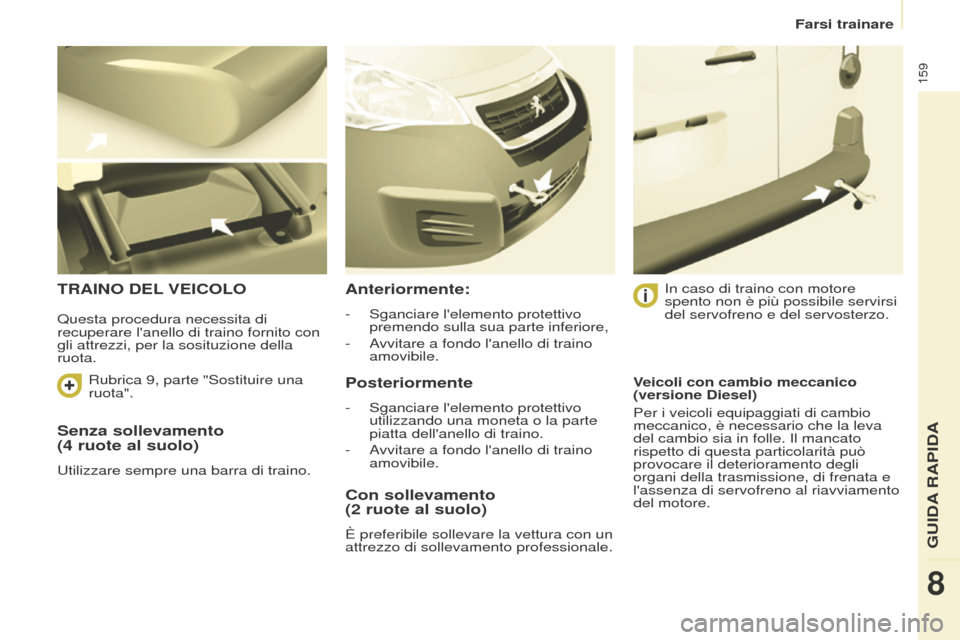

Senza sollevamento
(4 ruote al suolo)
Utilizzare sempre una barra di traino.
TRAINO DEL VEICOLOAnteriormente:
- Sganciare l'elemento protettivo
premendo sulla sua parte inferiore,
-

A
vvitare a fondo l'anello di traino
amovibile.
Posteriormente
- Sganciare l'elemento protettivo
utilizzando una moneta o la parte
piatta dell'anello di traino.
-

A
vvitare a fondo l'anello di traino
amovibile. In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.
Con sollevamento
(2
ruote al suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
Questa procedura necessita di
recuperare l'anello di traino fornito con
gli attrezzi, per la sosituzione della
ruota.
Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli equipaggiati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento degli
organi della trasmissione, di frenata e
l'assenza di servofreno al riavviamento
del motore.
Rubrica 9, parte "Sostituire una
ruota".
Farsi trainare
GUIDA RAPIDA
8

160
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

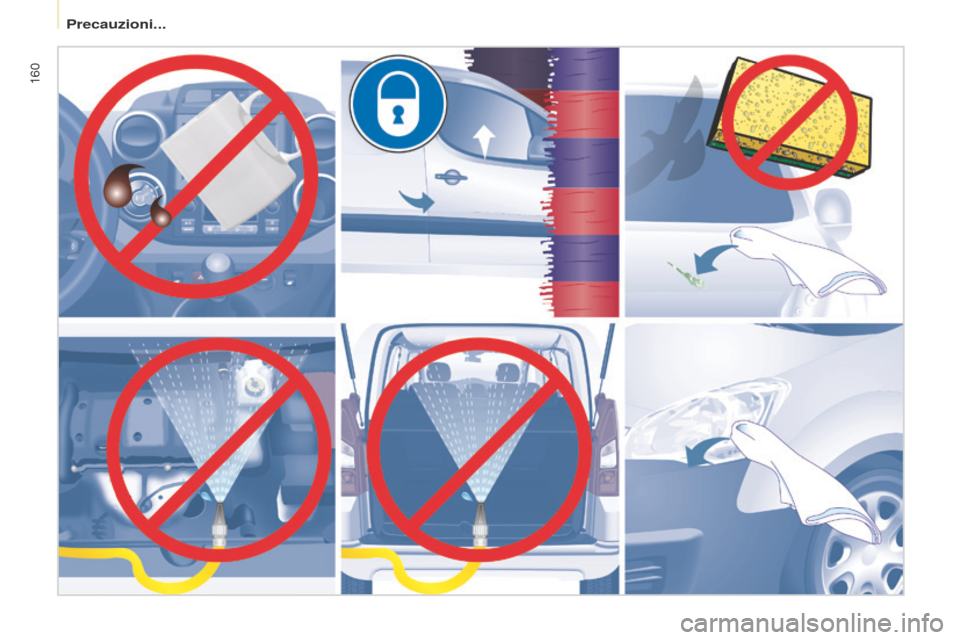

Precauzioni...

161
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015
GUIDA RAPIDA
8

162
Partner-2-VU_it_Chap09_Caract-technique_ed01-2015
Dimensioni

163
Partner-2-VU_it_Chap09_Caract-technique_ed01-2015

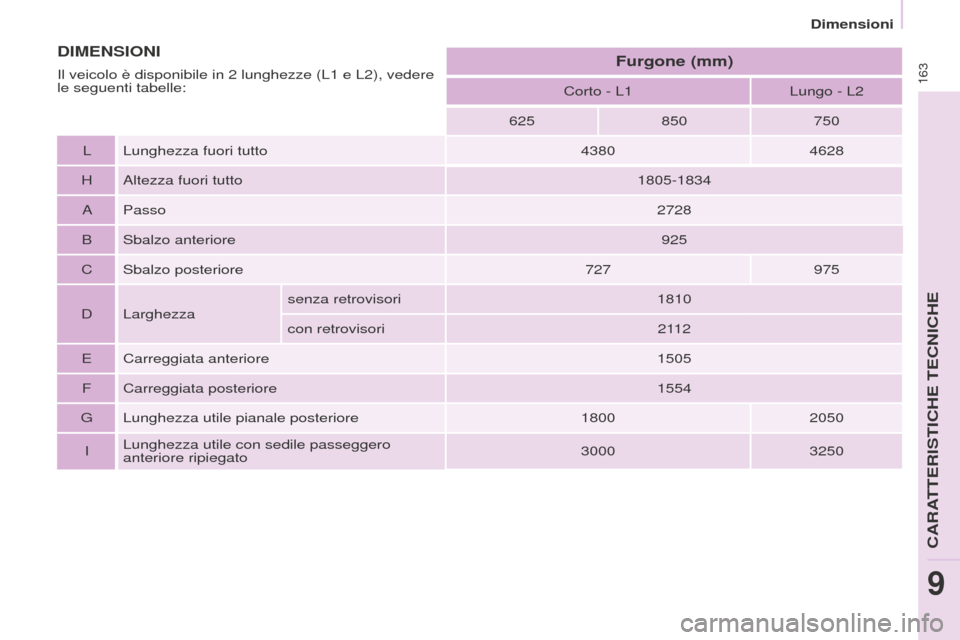

Corto - L1Lungo - L2
625 850750
L Lunghezza fuori tutto 43804628
H Altezza fuori tutto 1805-1834
A Passo 2728
B Sbalzo anteriore 925
C Sbalzo posteriore 727975
D Larghezza senza retrovisori
1810
con retrovisori 2112
E Carreggiata anteriore 1505
F Carreggiata posteriore 1554
G Lunghezza utile pianale posteriore 18002050
I Lunghezza utile con sedile passeggero
anteriore ripiegato 3000
3250
DIMENSIONIFurgone (mm)Il veicolo è disponibile in 2 lunghezze (L1 e L2), vedere
le seguenti tabelle:
Dimensioni
CARATTERISTICHE TECNICHE
9

164
Partner-2-VU_it_Chap09_Caract-technique_ed01-2015
L1 - 625L1 - 850L2
M Soglia max con pneumatico 195/65

R15 584609612
Porte battenti Portellone
Piccola Grande
N Altezza utile di apertura (sotto la lamiera) 11481313
O Larghezza 4955431582
Porte posteriori (mm)
Dimensioni

165
Partner-2-VU_it_Chap09_Caract-technique_ed01-2015
L1L2

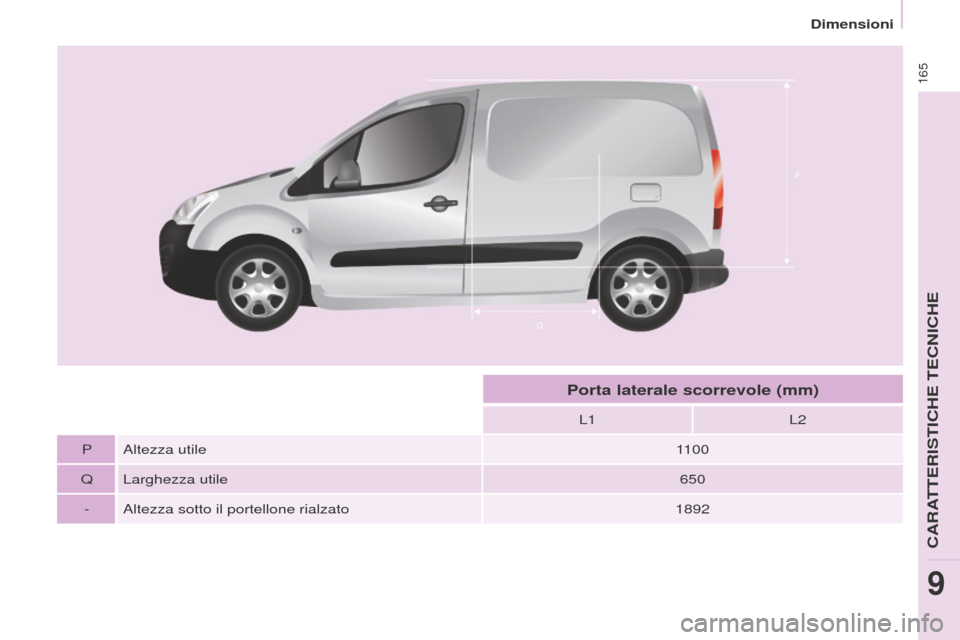

P Altezza utile 1100
Q Larghezza utile 650
- Altezza sotto il portellone rialzato 1892
Porta laterale scorrevole (mm)
Dimensioni
CARATTERISTICHE TECNICHE
9

166
Partner-2-VU_it_Chap09_Caract-technique_ed01-2015

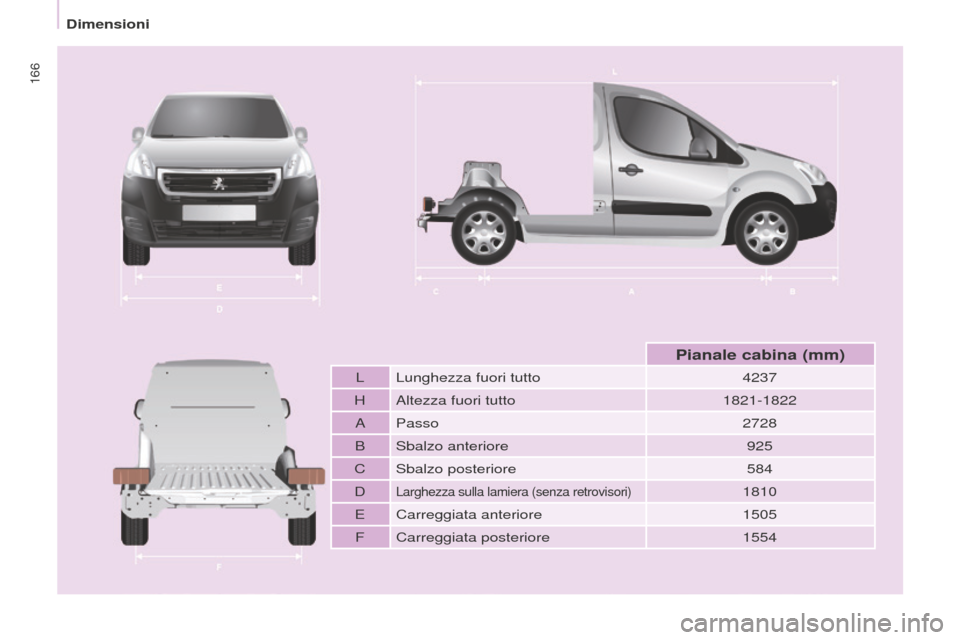

L Lunghezza fuori tutto4237
H Altezza fuori tutto 1821-1822
A Passo 2728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D
Larghezza sulla lamiera (senza retrovisori)1810
E Carreggiata anteriore 1505
F Carreggiata posteriore 1554
Pianale cabina (mm)
Dimensioni
