2015 Peugeot Partner Manuale del proprietario (in Italian)

151
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

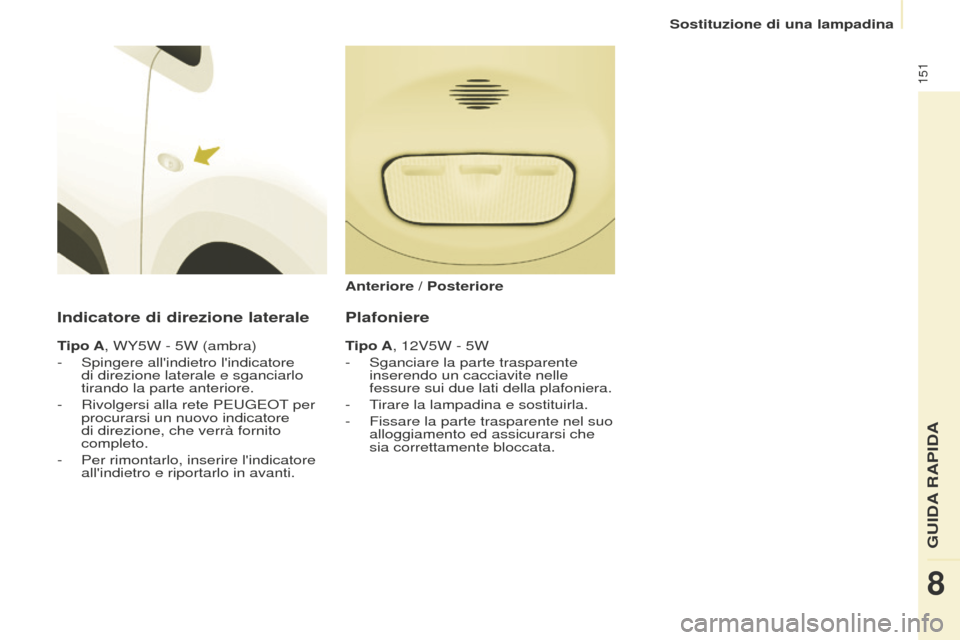

Indicatore di direzione laterale
Tipo A, WY5W - 5W (ambra)
-
Spingere all'indietro l'indicatore
di direzione laterale e sganciarlo
tirando la parte anteriore.
-


Rivolgersi alla rete PEUGEOT
per
procurarsi un nuovo indicatore
di direzione, che verrà fornito
completo.
-

Per rimontarlo, inserire l'indicatore
all'indietro e riportarlo in avanti. Anteriore / Posteriore
Plafoniere
Tipo A, 12V5W - 5W
-

Sganciare la parte trasparente
inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
-


T
irare la lampadina e sostituirla.
-

Fissare la parte trasparente nel suo
alloggiamento ed assicurarsi che
sia correttamente bloccata.
Sostituzione di una lampadina
GUIDA RAPIDA
8

152
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015
Questa procedura necessita di
recuperare la chiave fornita con gli
attrezzi di sostituzione della ruota.-
Allargare le 4 linguette ed estrarre il
portalampada.
-

Rimuovere la lampadina bruciata
premendola leggermente e
ruotando in senso antiorario.
-


Sostituire la lampadina.
Per estrarre il gruppo ottico:
-


con portellone, tirare il gruppo
verso il centro del veicolo,
-


con porte a battente, tirare il gruppo
verso di sé.
Al rimontaggio, prestare
attenzione a riposizionare
correttamente le linguette e il
filo di alimentazione per non
incastrarlo.
Dopo aver sostituito la lampadina di
un indicatore di direzione posteriore, il
tempo di reinizializzazione è superiore
a circa 2

minuti.

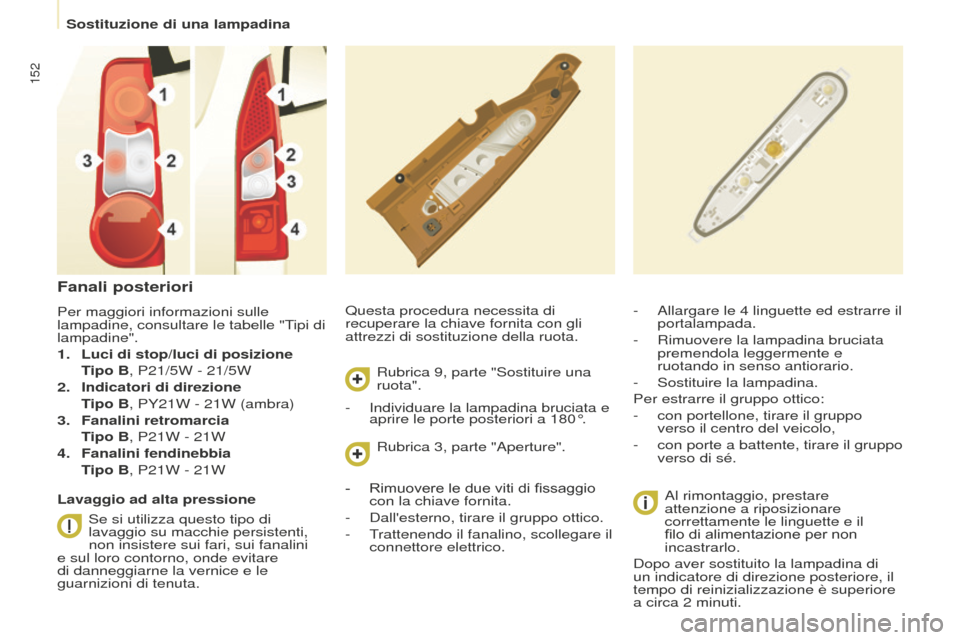

Fanali posteriori
Per maggiori informazioni sulle
lampadine, consultare le tabelle "Tipi di
lampadine".
1.
Luci di stop/luci di posizione

T

ipo B, P21/5W - 21/5W
2.

Indicatori di direzione

T

ipo B, PY21W - 21W (ambra)
3.

Fanalini retromarcia

T

ipo B, P21W - 21W
4.

Fanalini fendinebbia

T

ipo B, P21W - 21W
Lavaggio ad alta pressione Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanalini
e sul loro contorno, onde evitare
di danneggiarne la vernice e le
guarnizioni di tenuta. Rubrica 9, parte "Sostituire una
ruota".
Rubrica 3, parte "Aperture".
-

Individuare la lampadina bruciata e
aprire le porte posteriori a 180°.
-


Rimuovere le due viti di fissaggio
con la chiave fornita.
-


Dall'esterno, tirare il gruppo ottico.
-


T
rattenendo il fanalino, scollegare il
connettore elettrico.
Sostituzione di una lampadina

153
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

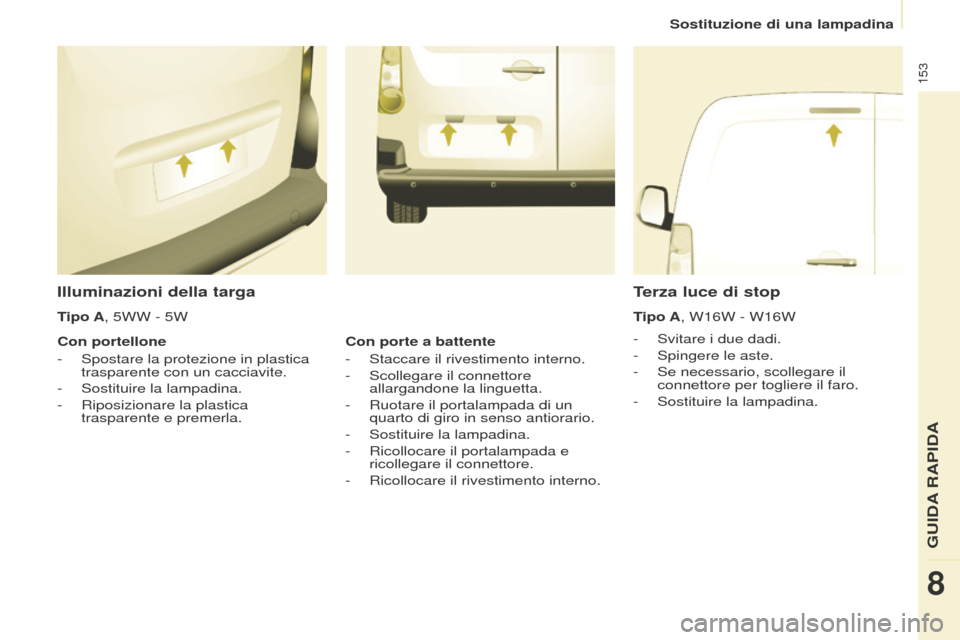

Illuminazioni della targa
- Svitare i due dadi.
-
Spingere le aste.
-


Se necessario, scollegare il
connettore per togliere il faro.
-


Sostituire la lampadina.
Terza luce di stop
Tipo A, W16W - W16W
Tipo A, 5WW - 5W
Con portellone
-

Spostare la protezione in plastica
trasparente con un cacciavite.
-


Sostituire la lampadina.
-


Riposizionare la plastica
trasparente e premerla. Con porte a battente
-


Staccare il rivestimento interno.
-


Scollegare il connettore
allargandone la linguetta.
-


Ruotare il portalampada di un
quarto di giro in senso antiorario.
-


Sostituire la lampadina.
-


Ricollocare il portalampada e
ricollegare il connettore.
-


Ricollocare il rivestimento interno.
Sostituzione di una lampadina
GUIDA RAPIDA
8

154
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015
SOSTITUIRE UN FUSIBILE
Le scatole dei fusibili si trovano :
-
nella parte inferiore del cruscotto,
lato sinistro (dietro il coperchio),
-


nel vano motore (vicino alla
batteria).
Se il veicolo ne è dotato, è presente
anche una scatola dei fusibili per il
rimorchio, per il gancio traino e le
connessioni per le trasformazioni
carrozzeria e pianale cabinato. Questa
scatola si trova a destra, dietro la
paratia di separazione del carico.
V

engono fornite solo le descrizioni dei
fusibili che possono essere sostituiti
dall'utilizzatore mediante la pinzetta
situata dietro al vano portaoggetti del
cruscotto, lato destro. Per qualsiasi
altro intervento, recarsi presso la rete
PEUGEOT o presso un riparatore
qualificato.
Stacco e riattacco di un fusibile
Sostituire sempre un fusibile
difettoso con un fusibile dello
stesso amperaggio.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
derivanti dall'installazione di accessori
ausiliari non forniti, non consigliati
dalla rete PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando l'assorbimento di tutti gli
apparecchi supplementari collegati
supera i 10
millampère.
Avvertenza per i professionisti: per
avere informazioni complete sui
fusibili e sui relais, consultare gli
schemi dei "Metodi" disponibili presso
la Rete. Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.
-

Utilizzare la pinzetta.
Sostituzione di un fusibile

155
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

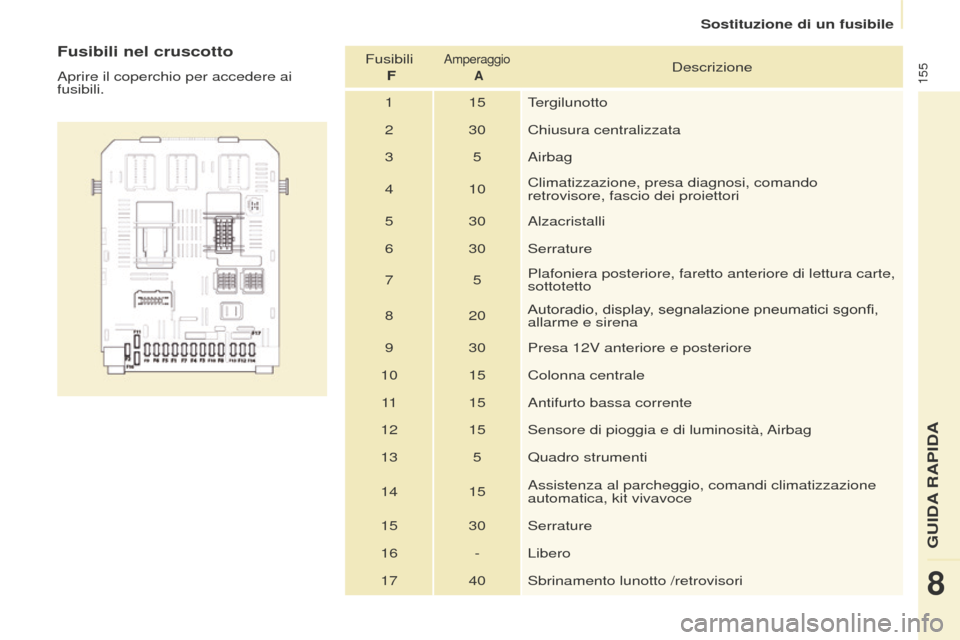

Fusibili nel cruscotto
Aprire il coperchio per accedere ai
fusibili.Fusibili
F
Amperaggio ADescrizione
1 15 Tergilunotto
2 30 Chiusura centralizzata
3 5 Airbag
4 10 Climatizzazione, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5Plafoniera posteriore, faretto anteriore di lettura carte,
sottotetto
8 20 Autoradio, display, segnalazione pneumatici sgonfi,
allarme e sirena
9 30 Presa 12V anteriore e posteriore
10 15 Colonna centrale 11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, Airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione
automatica, kit vivavoce
15 30 Serrature
16 - Libero 17 40 Sbrinamento lunotto /retrovisori
Sostituzione di un fusibile
GUIDA RAPIDA
8

156
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

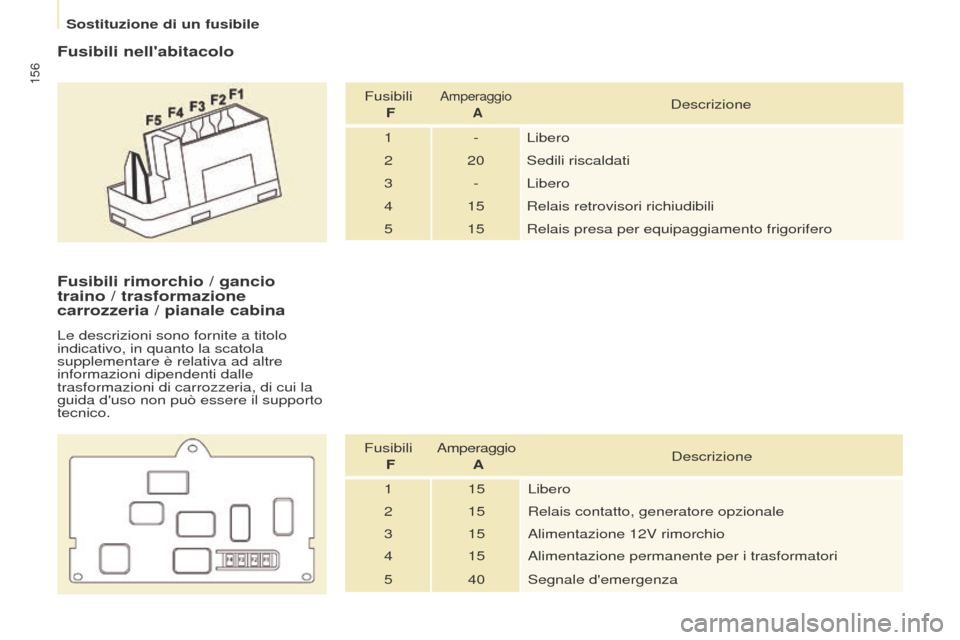

Fusibili nell'abitacolo
Fusibili FAmperaggio ADescrizione
1 - Libero
2 20 Sedili riscaldati
3 - Libero
4 15 Relais retrovisori richiudibili
5 15 Relais presa per equipaggiamento frigorifero
Fusibili rimorchio / gancio
traino / trasformazione
carrozzeria / pianale cabina
Le descrizioni sono fornite a titolo
indicativo, in quanto la scatola
supplementare è relativa ad altre
informazioni dipendenti dalle
trasformazioni di carrozzeria, di cui la
guida d'uso non può essere il supporto
tecnico.
Fusibili F Amperaggio
A Descrizione
1 15 Libero
2 15 Relais contatto, generatore opzionale
3 15 Alimentazione 12V rimorchio
4 15 Alimentazione permanente per i trasformatori
5 40 Segnale d'emergenza
Sostituzione di un fusibile

157
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015
Fusibili nel vano motore
Dopo aver aperto il cofano, sganciare
e aprire la scatola per accedere ai
fusibili.Fusibili
F Amperaggio
A Descrizione
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e tergilunotto
4 20 Pompa lavafari o LED
5 15 Organi motore
6 10 Captatore angolo volante, ESC
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, calcolatore gestione
parco
10 30 Organi motore 11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro
Sostituzione di un fusibile
GUIDA RAPIDA
8

158
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

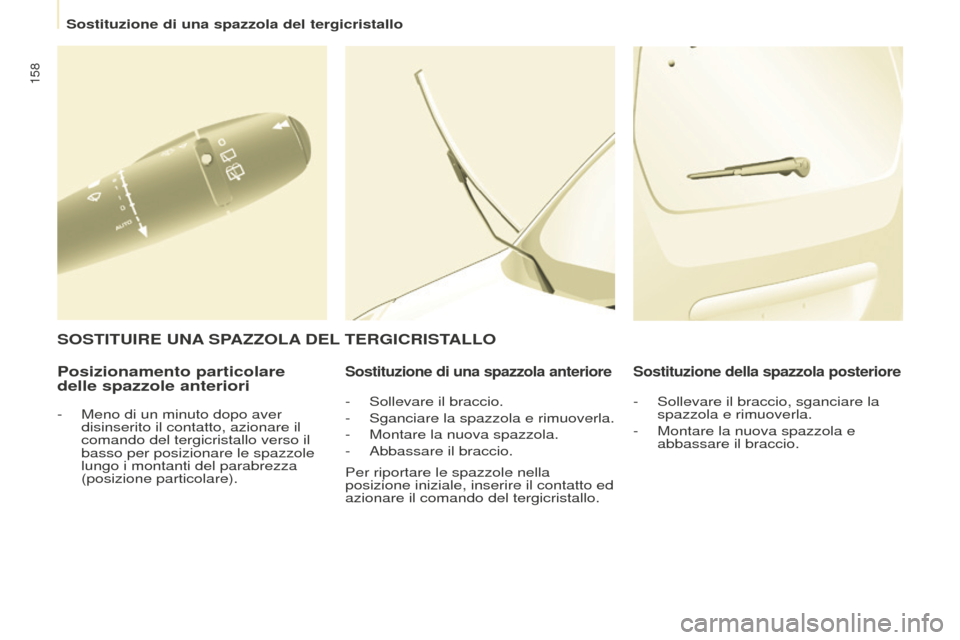

Posizionamento particolare
delle spazzole anterioriSostituzione di una spazzola anterioreSostituzione della spazzola posteriore
SOSTITUIRE UNA SPAZZOLA DEL TERGICRISTALLO
- Meno di un minuto dopo aver
disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare). -
Sollevare il braccio.
- Sganciare la spazzola e rimuoverla.
-

Montare la nuova spazzola.
-


Abbassare il braccio.
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo. -

Sollevare il braccio, sganciare la
spazzola e rimuoverla.
-

Montare la nuova spazzola e
abbassare il braccio.
Sostituzione di una spazzola del tergicristallo
