3. Ruota di scorta
- Liberare il cestello dal gancio
e posizionare la ruota di scorta
accanto alla ruota da sostituire.
-
Svitare la vite con la manovella
di smontaggio ruote facendo
scendere il cestello al massimo.
-
Aprire le porte posteriori per
accedere alla ruota di scorta.
Sostituzione di una ruota
GUIDA RAPIDA
8

144
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

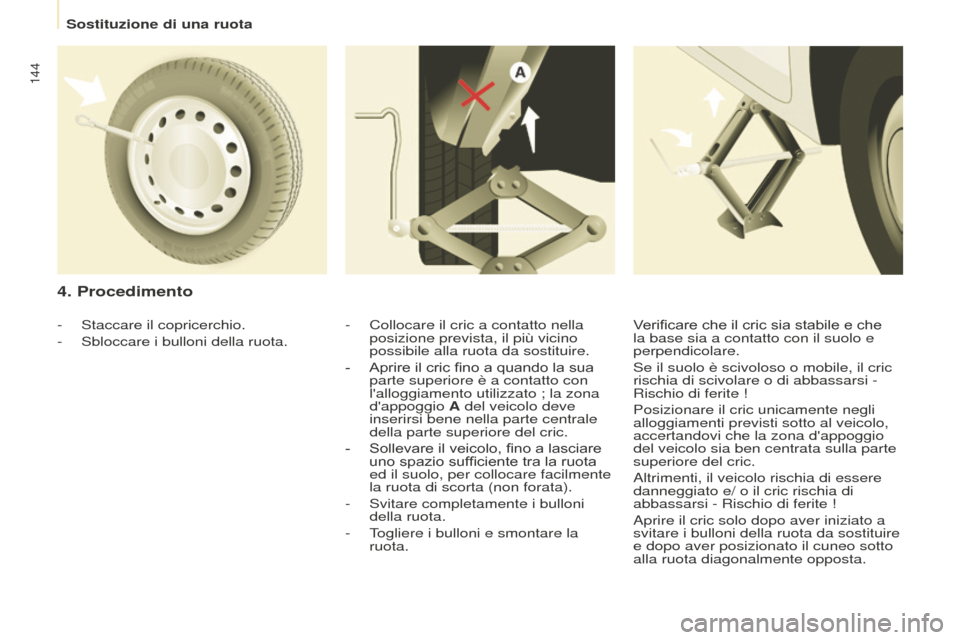

4. Procedimento
- Collocare il cric a contatto nella
posizione prevista, il più vicino
possibile alla ruota da sostituire.
-

Aprire il cric fino a quando la sua
parte superiore è a contatto con
l'alloggiamento utilizzato ; la zona
d'appoggio

A del veicolo deve
inserirsi bene nella parte centrale
della parte superiore del cric.
-

Sollevare il veicolo, fino a lasciare
uno spazio sufficiente tra la ruota
ed il suolo, per collocare facilmente
la ruota di scorta (non forata).
-


Svitare completamente i bulloni
della ruota.
-


T
ogliere i bulloni e smontare la
ruota.
-
Staccare il copricerchio.
-

Sbloccare i bulloni della ruota. V

erificare che il cric sia stabile e che
la base sia a contatto con il suolo e
perpendicolare.
Se il suolo è scivoloso o mobile, il cric
rischia di scivolare o di abbassarsi -
Rischio di ferite !
Posizionare il cric unicamente negli
alloggiamenti previsti sotto al veicolo,
accertandovi che la zona d'appoggio
del veicolo sia ben centrata sulla parte
superiore del cric.
Altrimenti, il veicolo rischia di essere
danneggiato e/ o il cric rischia di
abbassarsi - Rischio di ferite !
Aprire il cric solo dopo aver iniziato a
svitare i bulloni della ruota da sostituire
e dopo aver posizionato il cuneo sotto
alla ruota diagonalmente opposta.
Sostituzione di una ruota

145
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

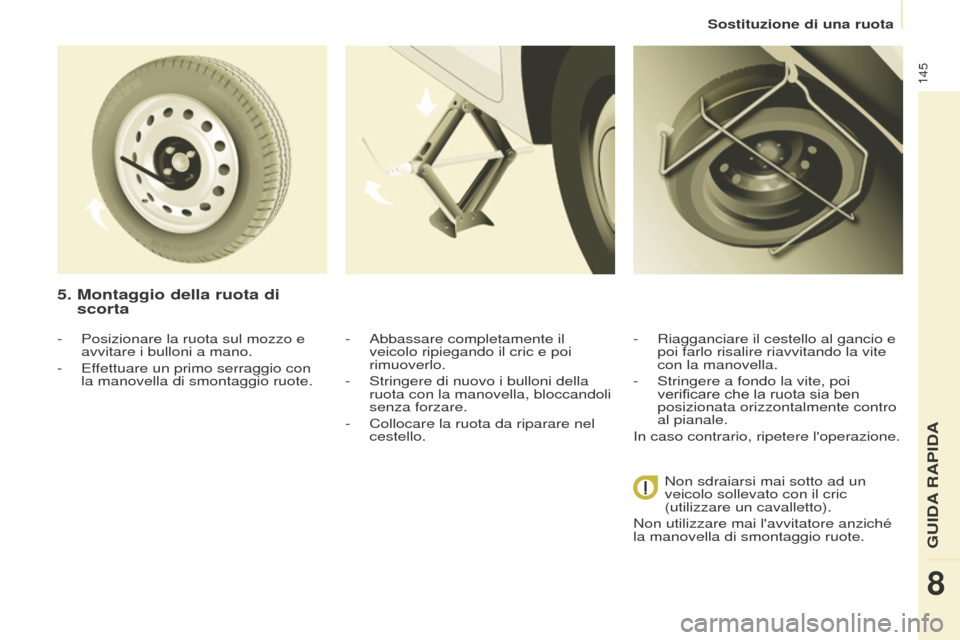

5. Montaggio della ruota di
scorta
- Abbassare completamente il
veicolo ripiegando il cric e poi
rimuoverlo.
-

Stringere di nuovo i bulloni della
ruota con la manovella, bloccandoli
senza forzare.
-


Collocare la ruota da riparare nel
cestello. -

Riagganciare il cestello al gancio e
poi farlo risalire riavvitando la vite
con la manovella.
-

Stringere a fondo la vite, poi
verificare che la ruota sia ben
posizionata orizzontalmente contro
al pianale.
In caso contrario, ripetere l'operazione.
-

Posizionare la ruota sul mozzo e
avvitare i bulloni a mano.
-

Ef

fettuare un primo serraggio con
la manovella di smontaggio ruote.
Non sdraiarsi mai sotto ad un
veicolo sollevato con il cric
(utilizzare un cavalletto).
Non utilizzare mai l'avvitatore anziché
la manovella di smontaggio ruote.
Sostituzione di una ruota
GUIDA RAPIDA
8

146
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

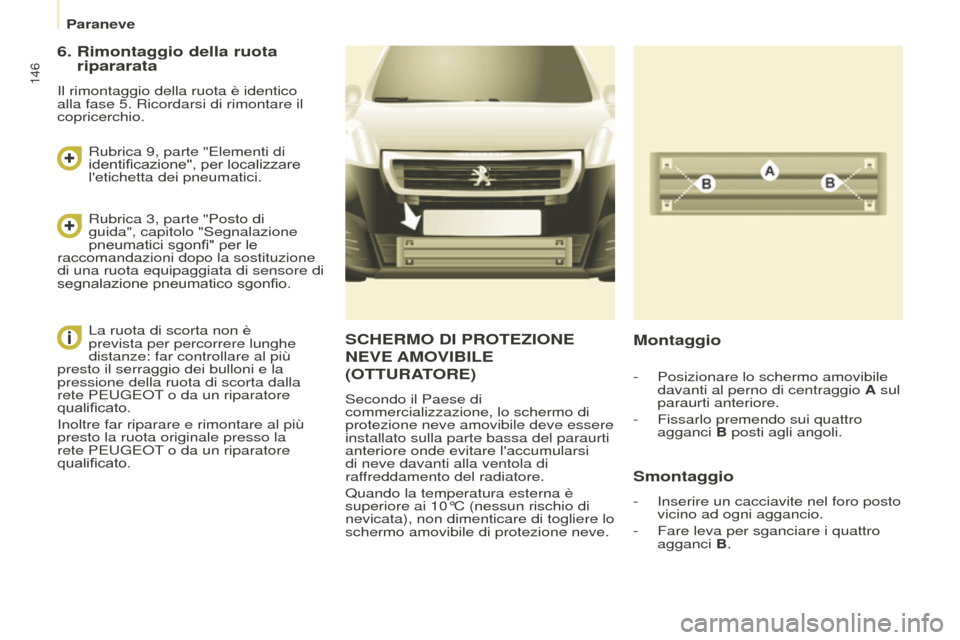

SCHERMO DI PROTEZIONE
NEVE
AMOVIBILE
(

OTTURATORE )
Secondo il Paese di
commercializzazione, lo schermo di
protezione neve amovibile deve essere
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile di protezione neve.
Montaggio
Smontaggio
- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
-

Fare leva per sganciare i quattro
agganci

B.
-

Posizionare lo schermo amovibile
davanti al perno di centraggio

A sul
paraurti anteriore.
-
Fissarlo premendo sui quattro
agganci

B posti agli angoli.
6. Rimontaggio della ruota
ripararata
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Rubrica 9, parte "Elementi di
identificazione", per localizzare
l'etichetta dei pneumatici.
Rubrica 3, parte "Posto di
guida", capitolo "Segnalazione
pneumatici sgonfi" per le
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
segnalazione pneumatico sgonfio.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT o da un riparatore
qualificato.
Inoltre far riparare e rimontare al più
presto la ruota originale presso la
rete PEUGEOT o da un riparatore
qualificato.
Paraneve

147
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

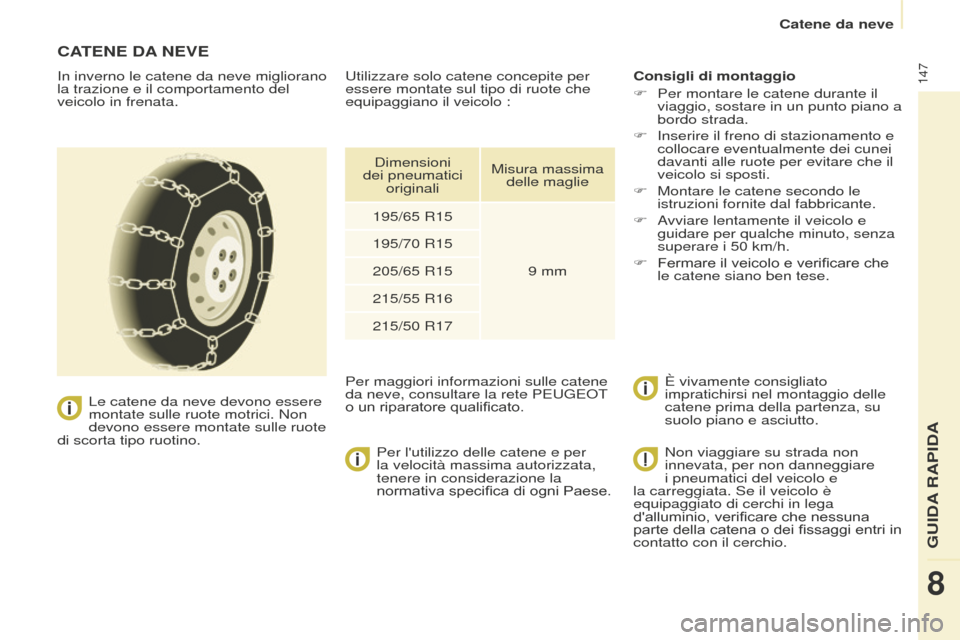

CATENE DA NEVE
In inverno le catene da neve migliorano
la trazione e il comportamento del
veicolo in frenata.
Le catene da neve devono essere
montate sulle ruote motrici. Non
devono essere montate sulle ruote
di scorta tipo ruotino.
Per l'utiliz

zo delle catene e per
la velocità massima autorizzata,
tenere in considerazione la
normativa specifica di ogni Paese. Consigli di montaggio
F

Per montare le catene durante il
viaggio, sostare in un punto piano a
bordo strada.
F


Inserire il freno di stazionamento e
collocare eventualmente dei cunei
davanti alle ruote per evitare che il
veicolo si sposti.
F


Montare le catene secondo le
istruzioni fornite dal fabbricante.
F


A
vviare lentamente il veicolo e
guidare per qualche minuto, senza
superare i 50
km/h.
F

Fermare il veicolo e verificare che
le catene siano ben tese.
È vivamente consigliato
impratichirsi nel montaggio delle
catene prima della partenza, su
suolo piano e asciutto.
Utilizzare solo catene concepite per
essere montate sul tipo di ruote che
equipaggiano il veicolo :
Per maggiori informazioni sulle catene
da neve, consultare la rete PEUGEOT


o un riparatore qualificato. Dimensioni
dei pneumatici originali Misura massima
delle maglie
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Non viaggiare su strada non
innevata, per non danneggiare
i pneumatici del veicolo e
la carreggiata. Se il veicolo è
equipaggiato di cerchi in lega
d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Catene da neve
GUIDA RAPIDA
8

148
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015
SOSTITUIRE UNA LAMPADINA
Tipo B
Lampadina a baionetta:
premere la lampadina
poi ruotarla in senso
antiorario. Tipo A
Lampadina interamente
in vetro: tirare con
cautela perché è montata
a pressione.
Tipo C
Lampadina alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento.
Tipi di lampadine
Sul veicolo sono installati vari tipi di
lampadine.
Per rimuoverle :
Sostituzione di una lampadina

149
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

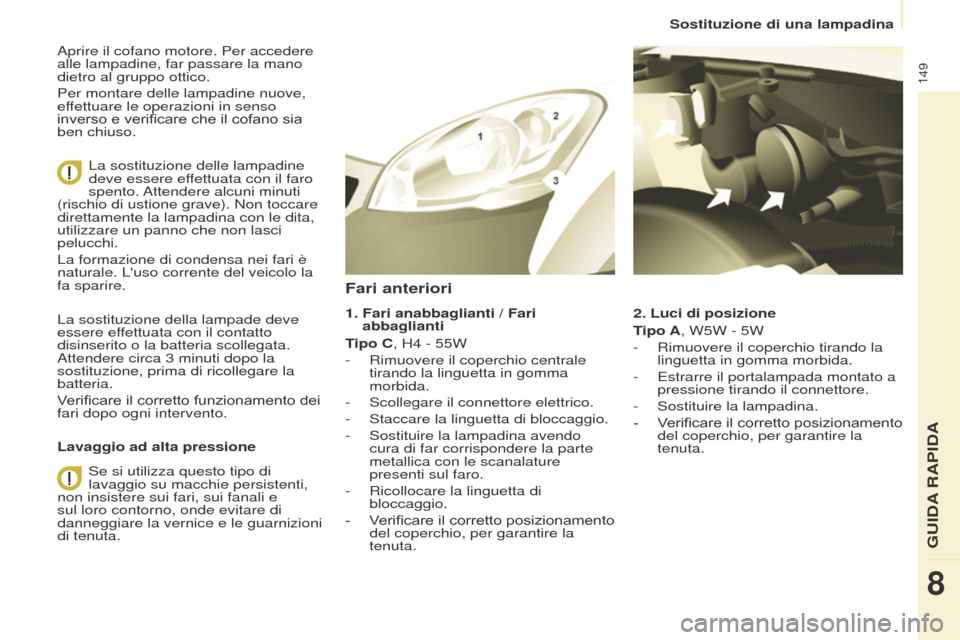

Aprire il cofano motore. Per accedere
alle lampadine, far passare la mano
dietro al gruppo ottico.
Per montare delle lampadine nuove,
effettuare le operazioni in senso
inverso e verificare che il cofano sia
ben chiuso.La sostituzione delle lampadine
deve essere effettuata con il faro
spento. Attendere alcuni minuti
(rischio di ustione grave). Non toccare
direttamente la lampadina con le dita,
utilizzare un panno che non lasci
pelucchi.
La formazione di condensa nei fari è
naturale. L'uso corrente del veicolo la
fa sparire.
La sostituzione della lampade deve
essere effettuata con il contatto
disinserito o la batteria scollegata.
Attendere circa 3
minuti dopo la
sostituzione, prima di ricollegare la
batteria.
Verificare il corretto funzionamento dei
fari dopo ogni intervento.
Lavaggio ad alta pressione
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanali e
sul loro contorno, onde evitare di
danneggiare la vernice e le guarnizioni
di tenuta. 2.

Luci di posizione
T

ipo A, W5W - 5W
-

Rimuovere il coperchio tirando la
linguetta in gomma morbida.
-


Estrarre il portalampada montato a
pressione tirando il connettore.
-


Sostituire la lampadina.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta.
Fari anteriori
1. Fari anabbaglianti / Fari
abbaglianti
T
ipo C, H4 - 55W
-

Rimuovere il coperchio centrale
tirando la linguetta in gomma
morbida.
-


Scollegare il connettore elettrico.
-


Staccare la linguetta di bloccaggio.
-


Sostituire la lampadina avendo
cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
-


Ricollocare la linguetta di
bloccaggio.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta.
Sostituzione di una lampadina
GUIDA RAPIDA
8

150
Partner-2-VU_it_Chap08_Aide-rapide_ed01-2015

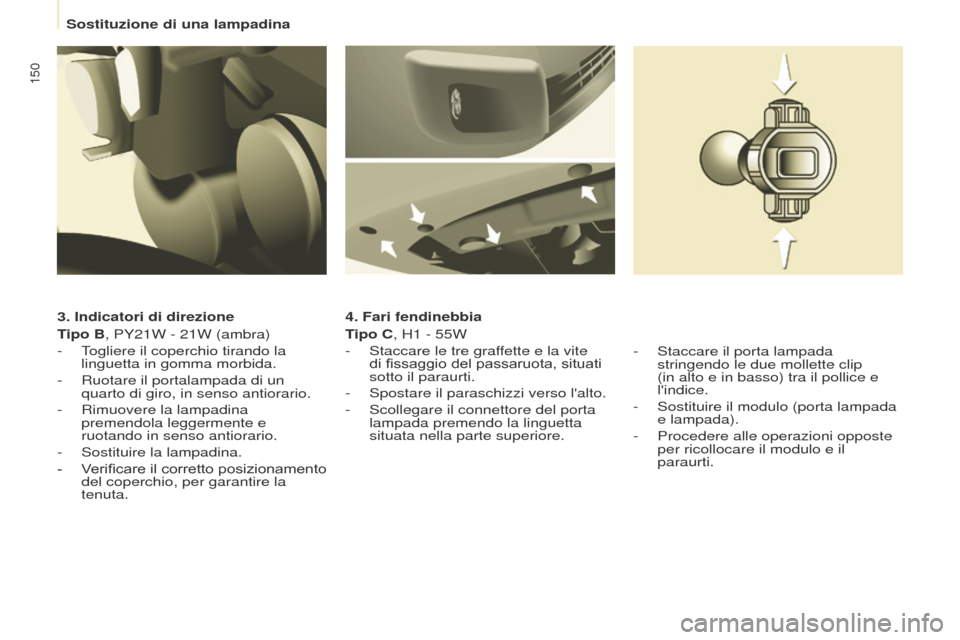

3. Indicatori di direzione
Tipo B, PY21W - 21W (ambra)
-
T
ogliere il coperchio tirando la
linguetta in gomma morbida.
-

Ruotare il portalampada di un
quarto di giro, in senso antiorario.
-


Rimuovere la lampadina
premendola leggermente e
ruotando in senso antiorario.
-


Sostituire la lampadina.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta. 4. Fari fendinebbia
Tipo C, H1
- 55W
-

Staccare le tre graf
fette e la vite
di fissaggio del passaruota, situati
sotto il paraurti.
-

Spostare il paraschizzi verso l'alto.
-


Scollegare il connettore del porta
lampada premendo la linguetta
situata nella parte superiore.-


Staccare il porta lampada
stringendo le due mollette clip
(in alto e in basso) tra il pollice e
l'indice.
-


Sostituire il modulo (porta lampada
e lampada).
-


Procedere alle operazioni opposte
per ricollocare il modulo e il
paraurti.
