2015 Peugeot 301 Ägarmanual (in Swedish)

127
301_sv_Chap09_info-pratiques_ed01-2014
Uttagning av patronen
F Lägg undan den svarta slangen.
F Lossa den böjda sockeln från den vita slangen.F Håll kompressorn lodrätt.
F Sk ruva loss patronen underifrån.
Se till att ingen vätska rinner ut.
Bäst före-datum för vätskan anges på
patronen.
Patronen får bara användas en gång.
Även om bara lite vätska har använts
måste den bytas ut.
Efter användning får patronen inte
kastas i naturen, lämna tillbaka den till
en PEUGEOT-representant eller en
godkänd insamlingspunkt.
Glöm inte att köpa en ny patron av din
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Kontroll av trycket / tillfällig
pumpning
Du kan även använda kompressorn utan att
spruta in medel för att:
-

k
ontrollera eller pumpa upp dina däck
tillfälligt,
-

p
umpa upp andra tillbehör (bollar,
cykeldäck etc.).
F

V
rid omkopplaren A till
pumpningsläge.
F

R
ulla ut den svarta slangen H
helt.
F

K
oppla den svarta slangen till hjulet eller
tillbehöret.
M

ontera vid behov ett av munstyckena som
bifogas med satsen. F
A nslut stickkontakten för kompressorn till
12
V-uttaget i bilen.
F

S
tarta bilen och låt motorn vara i gång.
F

J
ustera trycket med hjälp av kompressorn
(öka trycket genom att sätta strömbrytaren
B i läge "l" och sänk trycket genom
att sätta strömbrytaren B i läge "O"
och tryck sedan på knapp "C" ) enligt
däcktrycksdekalen på bilen eller tillbehöret.
F

T
a bort satsen och ställ undan den.
9
Praktisk information

128
301_sv_Chap09_info-pratiques_ed01-2014

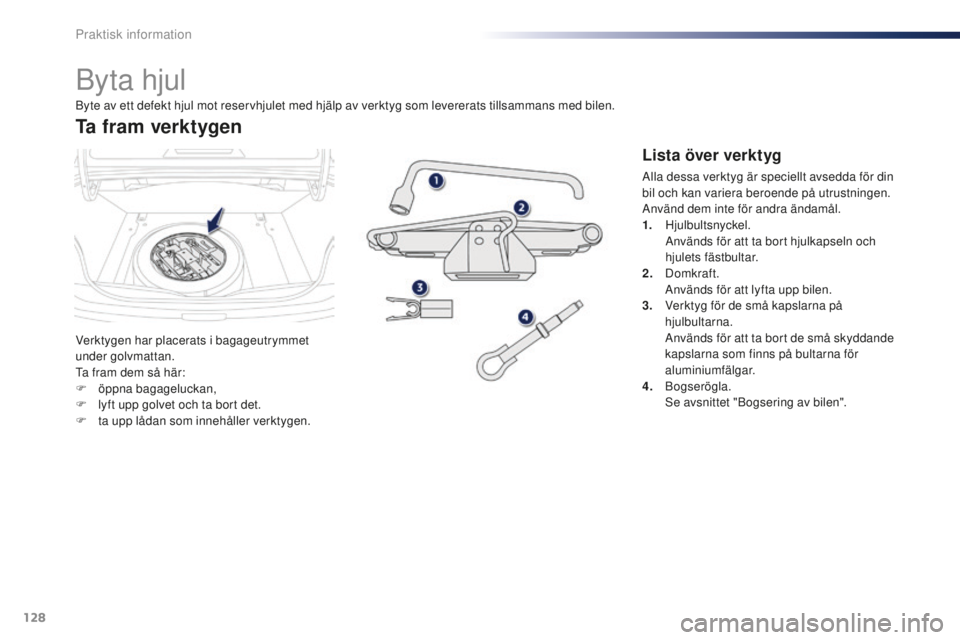

Byta hjul
Verktygen har placerats i bagageutrymmet
under golvmattan.
Ta fram dem så här:
F
ö
ppna bagageluckan,
F

l
yft upp golvet och ta bort det.
F

t
a upp lådan som innehåller verktygen.
Ta fram verktygen
Lista över verktyg
Byte av ett defekt hjul mot reservhjulet med hjälp av verktyg som levererats tillsammans med bilen. Alla dessa verktyg är speciellt avsedda för din
bil och kan variera beroende på utrustningen.
Använd dem inte för andra ändamål.
1.


Hjulbultsnyckel.
A

nvänds för att ta bort hjulkapseln och
hjulets fästbultar.
2.
D

omkraft.
A

nvänds för att lyfta upp bilen.
3.
V

erktyg för de små kapslarna på
hjulbultarna.
A

nvänds för att ta bort de små skyddande
kapslarna som finns på bultarna för
aluminiumfälgar.
4.
B

ogserögla.
S

e avsnittet "Bogsering av bilen".
Praktisk information

129
301_sv_Chap09_info-pratiques_ed01-2014

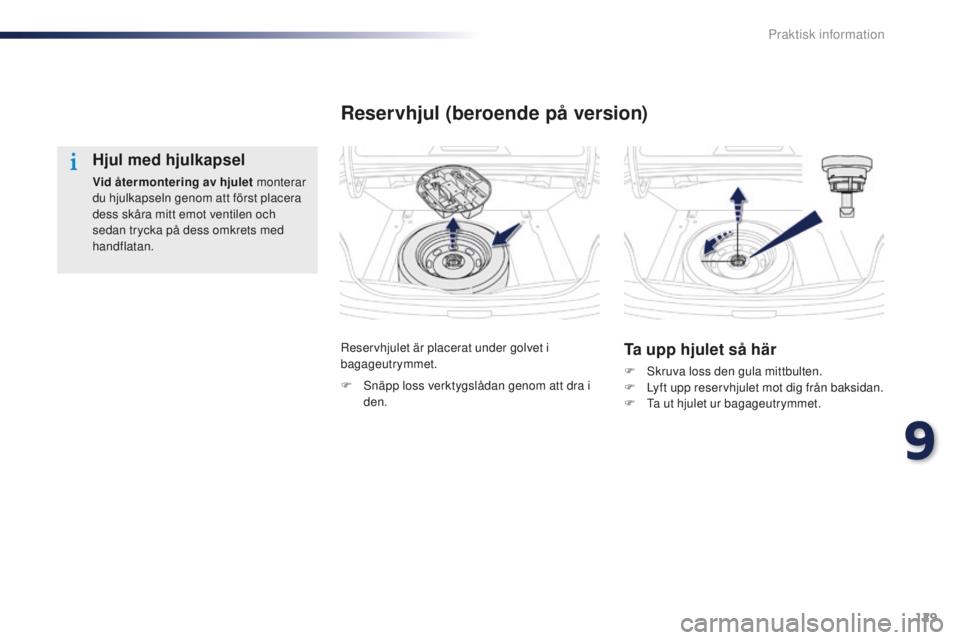

Hjul med hjulkapsel
Vid återmontering av hjulet monterar
du hjulkapseln genom att först placera
dess skåra mitt emot ventilen och
sedan trycka på dess omkrets med
handflatan.
Reservhjulet är placerat under golvet i
bagageutrymmet.
Reservhjul (beroende på version)
Ta upp hjulet så här
F Skruva loss den gula mittbulten.
F L yft upp reservhjulet mot dig från baksidan.
F

T
a ut hjulet ur bagageutrymmet.
F
S
näpp loss verktygslådan genom att dra i
den.
9
Praktisk information

130
301_sv_Chap09_info-pratiques_ed01-2014
Sätt tillbaka hjulet så här
F Snäpp fast verktygslådan.
F
S
ätt hjulet tillbaka på dess plats.
F
S
kruva loss den gula mittbulten några varv
och placera den mitt i hjulet.
F

D

ra åt mittbulten så långt det går, så att
den håller hjulet väl på plats.
Praktisk information

131
301_sv_Chap09_info-pratiques_ed01-2014
Borttagning av ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte stör trafiken, på vågrät och stadig
mark där det inte är halt.
Dra åt parkeringsbromsen, slå av
tändningen och lägg i ettans växel* så
att hjulen låser sig.
Kontrollera att parkeringsbromsens
kontrollampor på instrumenttavlan lyser
med fast sken.
Kontrollera att ingen befinner sig i bilen
och att bilens passagerare befinner sig
på säkert avstånd från bilen.
Kontrollera att domkraften är korrekt
placerad på ett av de ställen som är
avsedda för att hissa upp bilen.
Om domkraften används på ett felaktigt
sätt kan bilen falla ned.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.
Lista över arbetsmoment
F Ta bort den lilla kapseln som finns på alla bultarna med hjälp av verktyget
3
(beroende på utrustning).
F

L
ossa sedan bultarna endast med
hjulbultsnyckeln 1 .
Använd inte:
-

d

omkraften till något annat än för
att hissa upp bilen,
-

n

ågon annan domkraft än den som
levererats av tillverkaren.
*


Läge R för elstyrd växellåda; P för
automatlåda.
9
Praktisk information

132
301_sv_Chap09_info-pratiques_ed01-2014
F Placera domkraftens underlag 2 på marken
och försäkra dig om att den är lodrät i
förhållande till främre punkten A eller bakre
punkten B på underredet som är närmast
det hjul som ska bytas. F
V eva ut domkraften 2 ända tills dess överdel kommer i kontakt med den använda punkten A
eller B . Bilens stödpunkt A eller B måste passas in ordentligt mitt på domkraftens överdel.
F

H
öj bilen så att du uppnår ett tillräckligt mellanrum mellan hjulet och marken för att utan
svårighet kunna placera in reservhjulet (som inte är punkterat).
Praktisk information

133
301_sv_Chap09_info-pratiques_ed01-2014
F Ta bort hjulbultarna och förvara dem på en ren plats.
F

T
a loss hjulet.Se till att domkraften står stadigt.
Om marken är hal eller porös riskerar
domkraften att glida och sedan sjunka
ned - Risk för skador!
Placera endast domkraften på
punkterna A eller B under bilen och
kontrollera att bilens stödpunkt är
placerad mitt på domkraftens överdel.
Annars finns risk för att bilen skadas
och/eller att domkraften sjunker ned -
Risk för skador!
Montering av ett hjul
Fastsättning av reservhjulet
Om din bil är utrustad med
lättmetallfälgar kommer du att
märka när du drar åt bultarna vid
återmonteringen, att brickorna inte
kommer i kontakt med reservhjulet.
Fasthållningen av hjulet sker genom
koniskt stöd mot varje bult.
Efter ett hjulbyte
För att kunna placera det punkterade
däcket i bagageutrymmet bör du först ta
bort mittskyddet.
Kontrollera åtdragningen av
reservhjulets bultar och dess tryck på
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
9
Praktisk information

134
301_sv_Chap09_info-pratiques_ed01-2014
F Sänk åter bilen helt ned på marken.
F F äll ihop domkraften 2 och ta bort den.F
D ra fast bultarna helt, endast med
hjulbultsnyckeln 1 .
F

M
ontera tillbaka de små kapslarna på
var och en av bultarna (beroende på
utrustning).
F

L
ägg tillbaka verktygen i lådan.Lista över arbetsmoment
F Sätt hjulet på plats på navet.
F S kruva fast bultarna för hand så långt det
g å r.
F

D
ra åt bultarna en aning, endast med
hjulbultsnyckeln 1 .
Praktisk information
