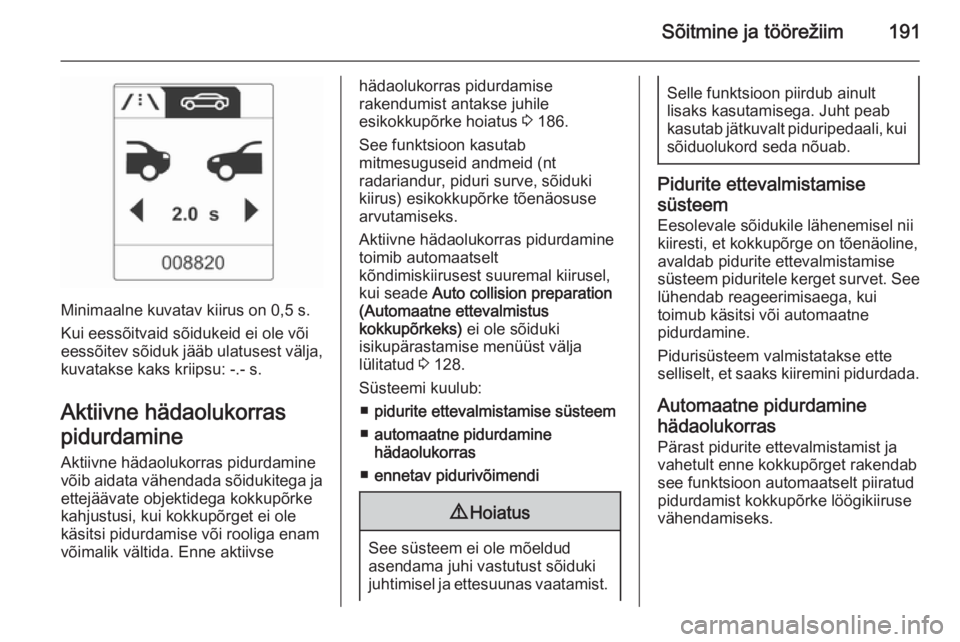

Sõitmine ja töörežiim191
Minimaalne kuvatav kiirus on 0,5 s.
Kui eessõitvaid sõidukeid ei ole või
eessõitev sõiduk jääb ulatusest välja,
kuvatakse kaks kriipsu: -.- s.
Aktiivne hädaolukorras
pidurdamine
Aktiivne hädaolukorras pidurdamine
võib aidata vähendada sõidukitega ja
ettejäävate objektidega kokkupõrke
kahjustusi, kui kokkupõrget ei ole
käsitsi pidurdamise või rooliga enam
võimalik vältida. Enne aktiivse
hädaolukorras pidurdamise
rakendumist antakse juhile
esikokkupõrke hoiatus 3 186.
See funktsioon kasutab
mitmesuguseid andmeid (nt
radariandur, piduri surve, sõiduki
kiirus) esikokkupõrke tõenäosuse
arvutamiseks.
Aktiivne hädaolukorras pidurdamine
toimib automaatselt
kõndimiskiirusest suuremal kiirusel,
kui seade Auto collision preparation
(Automaatne ettevalmistus
kokkupõrkeks) ei ole sõiduki
isikupärastamise menüüst välja
lülitatud 3 128.
Süsteemi kuulub: ■ pidurite ettevalmistamise süsteem
■ automaatne pidurdamine
hädaolukorras
■ ennetav pidurivõimendi9 Hoiatus
See süsteem ei ole mõeldud
asendama juhi vastutust sõiduki juhtimisel ja ettesuunas vaatamist.
Selle funktsioon piirdub ainult
lisaks kasutamisega. Juht peab
kasutab jätkuvalt piduripedaali, kui
sõiduolukord seda nõuab.
Pidurite ettevalmistamise
süsteem
Eesolevale sõidukile lähenemisel nii
kiiresti, et kokkupõrge on tõenäoline,
avaldab pidurite ettevalmistamise
süsteem piduritele kerget survet. See lühendab reageerimisaega, kui
toimub käsitsi või automaatne
pidurdamine.
Pidurisüsteem valmistatakse ette
selliselt, et saaks kiiremini pidurdada.
Automaatne pidurdamine
hädaolukorras
Pärast pidurite ettevalmistamist ja
vahetult enne kokkupõrget rakendab
see funktsioon automaatselt piiratud
pidurdamist kokkupõrke löögikiiruse
vähendamiseks.

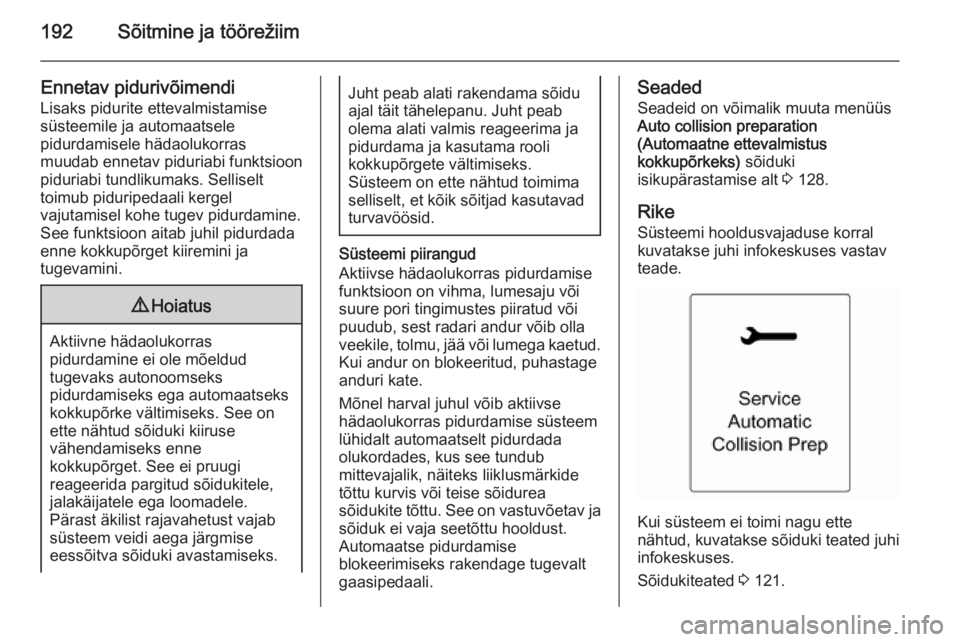

192Sõitmine ja töörežiim
Ennetav pidurivõimendiLisaks pidurite ettevalmistamise
süsteemile ja automaatsele
pidurdamisele hädaolukorras
muudab ennetav piduriabi funktsioon piduriabi tundlikumaks. Selliselt
toimub piduripedaali kergel
vajutamisel kohe tugev pidurdamine. See funktsioon aitab juhil pidurdada
enne kokkupõrget kiiremini ja
tugevamini.9 Hoiatus
Aktiivne hädaolukorras
pidurdamine ei ole mõeldud
tugevaks autonoomseks
pidurdamiseks ega automaatseks
kokkupõrke vältimiseks. See on
ette nähtud sõiduki kiiruse
vähendamiseks enne
kokkupõrget. See ei pruugi
reageerida pargitud sõidukitele,
jalakäijatele ega loomadele.
Pärast äkilist rajavahetust vajab
süsteem veidi aega järgmise
eessõitva sõiduki avastamiseks.
Juht peab alati rakendama sõidu
ajal täit tähelepanu. Juht peab
olema alati valmis reageerima ja
pidurdama ja kasutama rooli
kokkupõrgete vältimiseks.
Süsteem on ette nähtud toimima
selliselt, et kõik sõitjad kasutavad
turvavöösid.
Süsteemi piirangud
Aktiivse hädaolukorras pidurdamise
funktsioon on vihma, lumesaju või
suure pori tingimustes piiratud või
puudub, sest radari andur võib olla
veekile, tolmu, jää või lumega kaetud. Kui andur on blokeeritud, puhastage
anduri kate.
Mõnel harval juhul võib aktiivse
hädaolukorras pidurdamise süsteem
lühidalt automaatselt pidurdada
olukordades, kus see tundub
mittevajalik, näiteks liiklusmärkide
tõttu kurvis või teise sõidurea
sõidukite tõttu. See on vastuvõetav ja
sõiduk ei vaja seetõttu hooldust.
Automaatse pidurdamise
blokeerimiseks rakendage tugevalt
gaasipedaali.
Seaded
Seadeid on võimalik muuta menüüs
Auto collision preparation
(Automaatne ettevalmistus
kokkupõrkeks) sõiduki
isikupärastamise alt 3 128.
Rike Süsteemi hooldusvajaduse korral
kuvatakse juhi infokeskuses vastav
teade.
Kui süsteem ei toimi nagu ette
nähtud, kuvatakse sõiduki teated juhi infokeskuses.
Sõidukiteated 3 121.

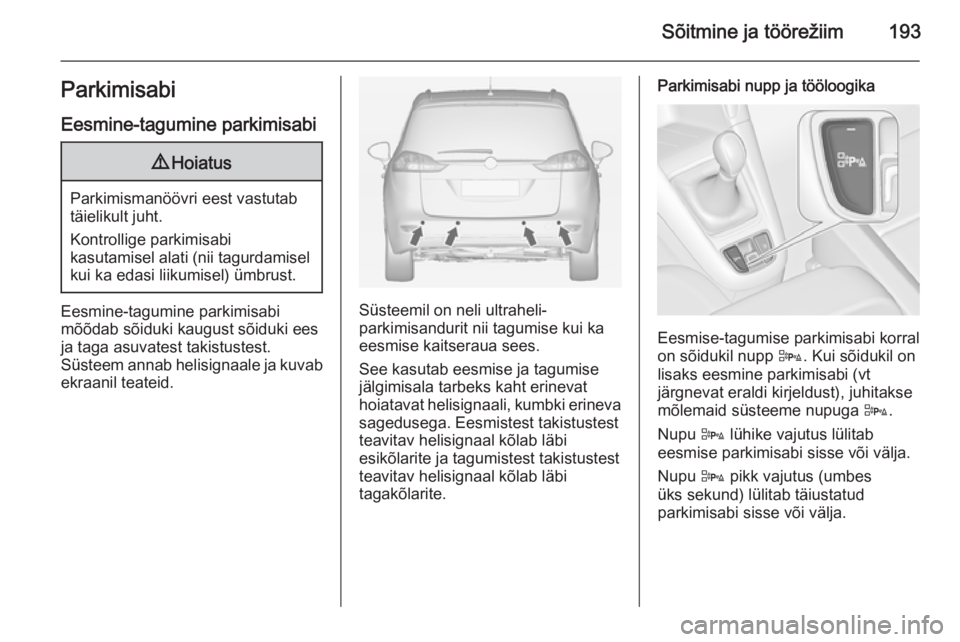

Sõitmine ja töörežiim193ParkimisabiEesmine-tagumine parkimisabi9 Hoiatus
Parkimismanöövri eest vastutab
täielikult juht.
Kontrollige parkimisabi
kasutamisel alati (nii tagurdamisel kui ka edasi liikumisel) ümbrust.
Eesmine-tagumine parkimisabi
mõõdab sõiduki kaugust sõiduki ees
ja taga asuvatest takistustest.
Süsteem annab helisignaale ja kuvab ekraanil teateid.Süsteemil on neli ultraheli-
parkimisandurit nii tagumise kui ka
eesmise kaitseraua sees.
See kasutab eesmise ja tagumise
jälgimisala tarbeks kaht erinevat
hoiatavat helisignaali, kumbki erineva
sagedusega. Eesmistest takistustest
teavitav helisignaal kõlab läbi
esikõlarite ja tagumistest takistustest
teavitav helisignaal kõlab läbi
tagakõlarite.
Parkimisabi nupp ja tööloogika
Eesmise-tagumise parkimisabi korral
on sõidukil nupp D. Kui sõidukil on
lisaks eesmine parkimisabi (vt
järgnevat eraldi kirjeldust), juhitakse mõlemaid süsteeme nupuga D.
Nupu D lühike vajutus lülitab
eesmise parkimisabi sisse või välja.
Nupu D pikk vajutus (umbes
üks sekund) lülitab täiustatud
parkimisabi sisse või välja.

194Sõitmine ja töörežiim
Nupu loogika juhib vajutamisel
süsteeme järgmiselt:
■ Ainult eesmine-tagumine parkimisabi on aktiivne: lühike
vajutus lülitab eesmise parkimisabi
välja.
■ Ainult eesmine-tagumine parkimisabi on aktiivne: pikk
vajutus lülitab eesmise parkimisabi
sisse, kui edasikäik on sisse
lülitatud.
■ Täiustatud parkimisabi on aktiivne: lühike vajutus lülitab eesmise
parkimisabi sisse.
■ Täiustatud parkimisabi on aktiivne: pikk vajutus lülitab täiustatud
parkimisabi välja.
■ Eesmine parkimisabi ja eesmine- tagumine parkimisabi on aktiivsed:
lühike vajutus lülitab mõlemad
süsteemid välja.
Sisselülitamine
Ku tagasiäik on sees, on eesmine ja tagumine parkimisabi tööks valmis.
Eesmine parkimisabi lülitatakse
automaatselt sisse ka kiirusel kuni
11 km/h.Põlev märgutuli parkimisabi nupul
D näitab, et süsteem on töövalmis.
Kui sõiduki kiirus ületab 11 km/h,
lülitatakse eesmine parkimisabi välja. Eesmine parkimisabi aktiveeritakse
alati uuesti, kui sõiduki kiirus langeb
alla 11 km/h.
Märguanne
Süsteem hoiatab juhti sõiduki taga ja
ees olevatest võimalikest ohtlikest
takistustest helisignaaliga.
Helisignaal kõlab tugevamalt sellelt
küljelt, kus sõiduk on takistusele
lähemal. Takistusele lähenedes
signaalid sagenevad. Kui vahemaa
on väiksem kui umbes 30 cm, muutub heli pidevaks.
Peale selle võidakse kuvada kaugust
takistusteni juhi infokeskuses 3 115.
Kaugust ees ja taga asuva takistuseni
näitavad sõiduki ümber muutuvad
kaugusejooned.
Tagumistest takistustest antakse
märku nii akustiliselt kui ka
visuaalselt.
Eesmistest takistustest antakse
märku esmalt visuaalselt. Helisignaal
antakse ka kaugustel alla 80 cm.
Kauguse kuvamist juhi infokeskuses
võivad takistada prioriteetsemad
sõidukiteated. Pärast nupu
SET/CLR vajutamist
suunatulehooval teate
heakskiitmiseks ilmub kauguse näit
uuesti.

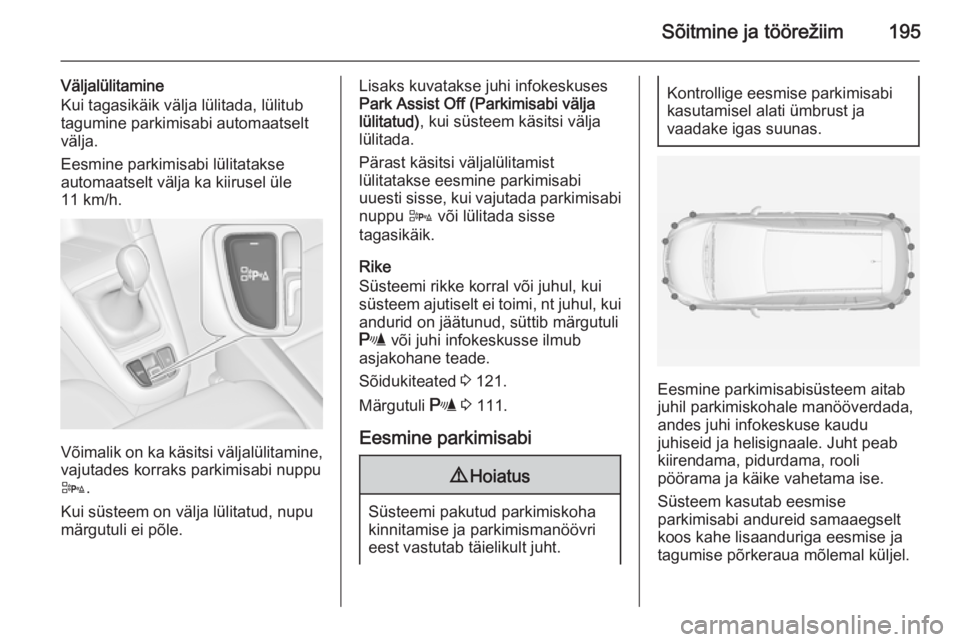

Sõitmine ja töörežiim195
Väljalülitamine
Kui tagasikäik välja lülitada, lülitub
tagumine parkimisabi automaatselt
välja.
Eesmine parkimisabi lülitatakse
automaatselt välja ka kiirusel üle
11 km/h.
Võimalik on ka käsitsi väljalülitamine, vajutades korraks parkimisabi nuppu
D .
Kui süsteem on välja lülitatud, nupu märgutuli ei põle.
Lisaks kuvatakse juhi infokeskuses
Park Assist Off (Parkimisabi välja
lülitatud) , kui süsteem käsitsi välja
lülitada.
Pärast käsitsi väljalülitamist
lülitatakse eesmine parkimisabi
uuesti sisse, kui vajutada parkimisabi
nuppu D või lülitada sisse
tagasikäik.
Rike
Süsteemi rikke korral või juhul, kui
süsteem ajutiselt ei toimi, nt juhul, kui
andurid on jäätunud, süttib märgutuli
r või juhi infokeskusse ilmub
asjakohane teade.
Sõidukiteated 3 121.
Märgutuli r 3 111.
Eesmine parkimisabi9 Hoiatus
Süsteemi pakutud parkimiskoha
kinnitamise ja parkimismanöövri
eest vastutab täielikult juht.
Kontrollige eesmise parkimisabi
kasutamisel alati ümbrust ja
vaadake igas suunas.
Eesmine parkimisabisüsteem aitab
juhil parkimiskohale manööverdada,
andes juhi infokeskuse kaudu
juhiseid ja helisignaale. Juht peab
kiirendama, pidurdama, rooli
pöörama ja käike vahetama ise.
Süsteem kasutab eesmise
parkimisabi andureid samaaegselt
koos kahe lisaanduriga eesmise ja
tagumise põrkeraua mõlemal küljel.

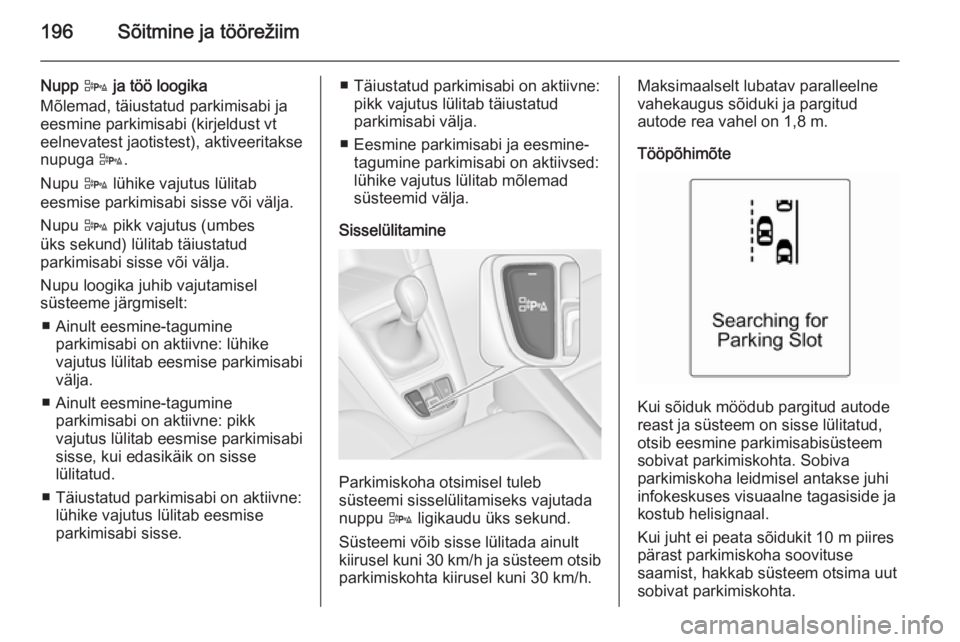

196Sõitmine ja töörežiim
Nupp D ja töö loogika
Mõlemad, täiustatud parkimisabi ja
eesmine parkimisabi (kirjeldust vt
eelnevatest jaotistest), aktiveeritakse
nupuga D.
Nupu D lühike vajutus lülitab
eesmise parkimisabi sisse või välja.
Nupu D pikk vajutus (umbes
üks sekund) lülitab täiustatud
parkimisabi sisse või välja.
Nupu loogika juhib vajutamisel
süsteeme järgmiselt:
■ Ainult eesmine-tagumine parkimisabi on aktiivne: lühike
vajutus lülitab eesmise parkimisabi
välja.
■ Ainult eesmine-tagumine parkimisabi on aktiivne: pikk
vajutus lülitab eesmise parkimisabi
sisse, kui edasikäik on sisse
lülitatud.
■ Täiustatud parkimisabi on aktiivne: lühike vajutus lülitab eesmise
parkimisabi sisse.■ Täiustatud parkimisabi on aktiivne: pikk vajutus lülitab täiustatud
parkimisabi välja.
■ Eesmine parkimisabi ja eesmine- tagumine parkimisabi on aktiivsed:
lühike vajutus lülitab mõlemad
süsteemid välja.
Sisselülitamine
Parkimiskoha otsimisel tuleb
süsteemi sisselülitamiseks vajutada
nuppu D ligikaudu üks sekund.
Süsteemi võib sisse lülitada ainult
kiirusel kuni 30 km/h ja süsteem otsib parkimiskohta kiirusel kuni 30 km/h.
Maksimaalselt lubatav paralleelne
vahekaugus sõiduki ja pargitud
autode rea vahel on 1,8 m.
Tööpõhimõte
Kui sõiduk möödub pargitud autode
reast ja süsteem on sisse lülitatud,
otsib eesmine parkimisabisüsteem
sobivat parkimiskohta. Sobiva
parkimiskoha leidmisel antakse juhi
infokeskuses visuaalne tagasiside ja
kostub helisignaal.
Kui juht ei peata sõidukit 10 m piires
pärast parkimiskoha soovituse
saamist, hakkab süsteem otsima uut sobivat parkimiskohta.

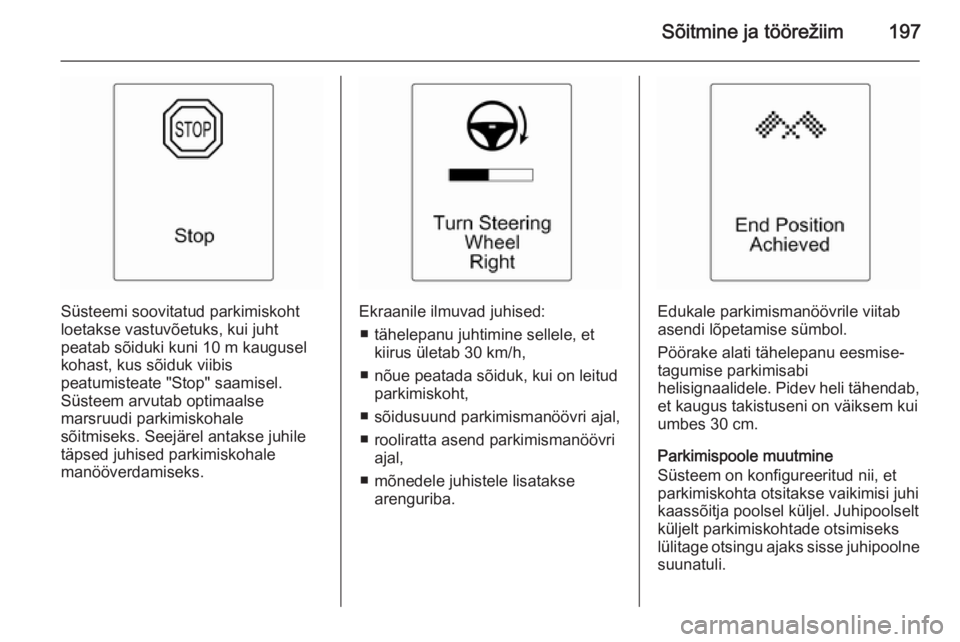

Sõitmine ja töörežiim197
Süsteemi soovitatud parkimiskoht
loetakse vastuvõetuks, kui juht
peatab sõiduki kuni 10 m kaugusel kohast, kus sõiduk viibis
peatumisteate "Stop" saamisel.
Süsteem arvutab optimaalse
marsruudi parkimiskohale
sõitmiseks. Seejärel antakse juhile
täpsed juhised parkimiskohale
manööverdamiseks.Ekraanile ilmuvad juhised:
■ tähelepanu juhtimine sellele, et kiirus ületab 30 km/h,
■ nõue peatada sõiduk, kui on leitud parkimiskoht,
■ sõidusuund parkimismanöövri ajal,
■ rooliratta asend parkimismanöövri ajal,
■ mõnedele juhistele lisatakse arenguriba.Edukale parkimismanöövrile viitab
asendi lõpetamise sümbol.
Pöörake alati tähelepanu eesmise-
tagumise parkimisabi
helisignaalidele. Pidev heli tähendab, et kaugus takistuseni on väiksem kui
umbes 30 cm.
Parkimispoole muutmine
Süsteem on konfigureeritud nii, et
parkimiskohta otsitakse vaikimisi juhi
kaassõitja poolsel küljel. Juhipoolselt
küljelt parkimiskohtade otsimiseks
lülitage otsingu ajaks sisse juhipoolne
suunatuli.

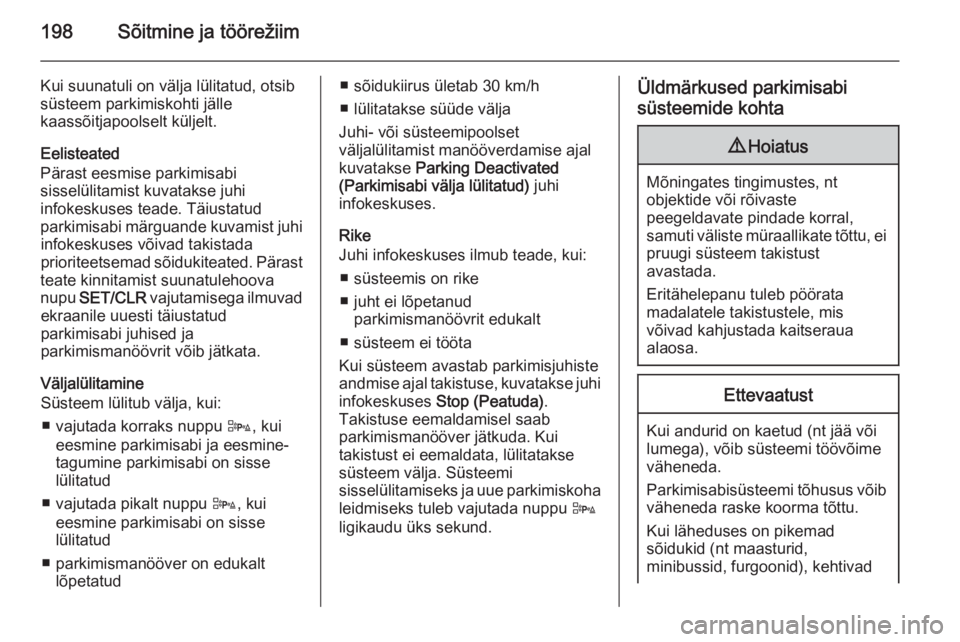

198Sõitmine ja töörežiim
Kui suunatuli on välja lülitatud, otsib
süsteem parkimiskohti jälle
kaassõitjapoolselt küljelt.
Eelisteated
Pärast eesmise parkimisabi
sisselülitamist kuvatakse juhi
infokeskuses teade. Täiustatud
parkimisabi märguande kuvamist juhi infokeskuses võivad takistada
prioriteetsemad sõidukiteated. Pärast
teate kinnitamist suunatulehoova
nupu SET/CLR vajutamisega ilmuvad
ekraanile uuesti täiustatud
parkimisabi juhised ja
parkimismanöövrit võib jätkata.
Väljalülitamine
Süsteem lülitub välja, kui:
■ vajutada korraks nuppu D, kui
eesmine parkimisabi ja eesmine- tagumine parkimisabi on sisse
lülitatud
■ vajutada pikalt nuppu D, kui
eesmine parkimisabi on sisse
lülitatud
■ parkimismanööver on edukalt lõpetatud■ sõidukiirus ületab 30 km/h
■ lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse Parking Deactivated
(Parkimisabi välja lülitatud) juhi
infokeskuses.
Rike
Juhi infokeskuses ilmub teade, kui:
■ süsteemis on rike
■ juht ei lõpetanud parkimismanöövrit edukalt
■ süsteem ei tööta
Kui süsteem avastab parkimisjuhiste
andmise ajal takistuse, kuvatakse juhi
infokeskuses Stop (Peatuda) .
Takistuse eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha
leidmiseks tuleb vajutada nuppu D
ligikaudu üks sekund.Üldmärkused parkimisabi
süsteemide kohta9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad
