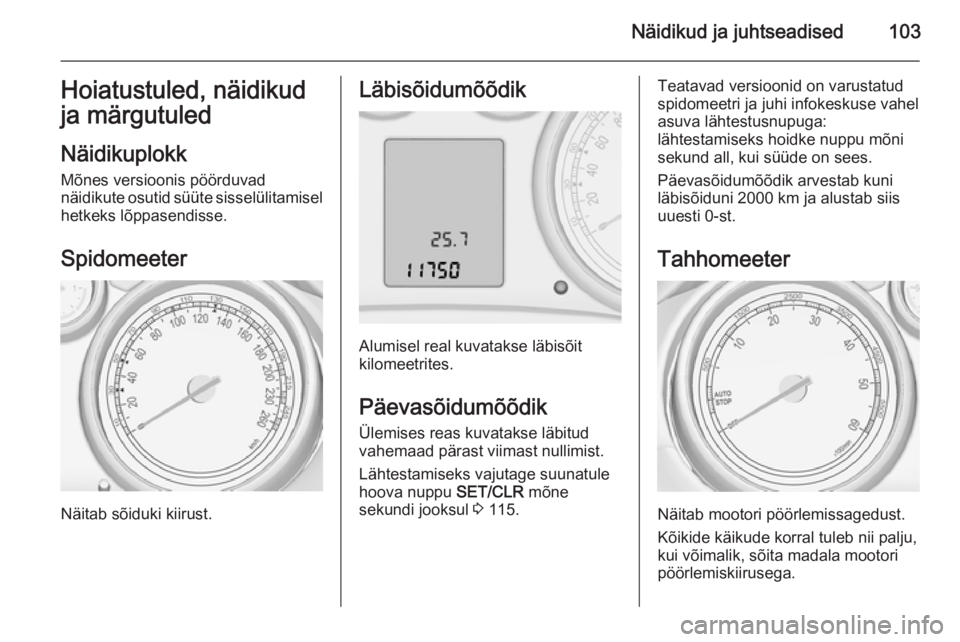

Näidikud ja juhtseadised103Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõit
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 115.
Teatavad versioonid on varustatud
spidomeetri ja juhi infokeskuse vahel
asuva lähtestusnupuga:
lähtestamiseks hoidke nuppu mõni
sekund all, kui süüde on sees.
Päevasõidumõõdik arvestab kuni läbisõiduni 2000 km ja alustab siis
uuesti 0-st.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.

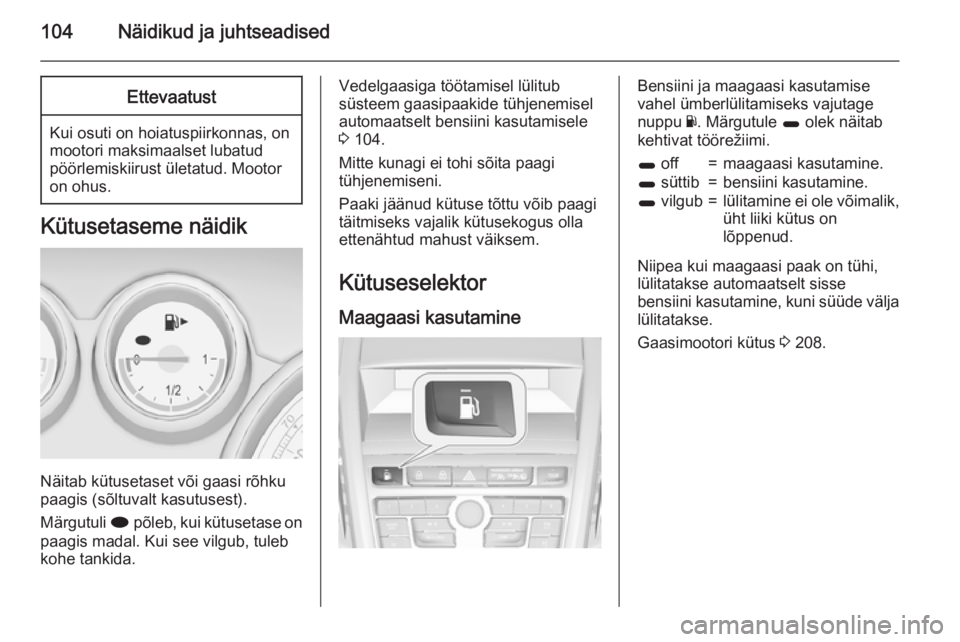

104Näidikud ja juhtseadisedEttevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusetaset või gaasi rõhku
paagis (sõltuvalt kasutusest).
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasiga töötamisel lülitub
süsteem gaasipaakide tühjenemisel
automaatselt bensiini kasutamisele
3 104.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Kütuseselektor
Maagaasi kasutamineBensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu Y. Märgutule 1 olek näitab
kehtivat töörežiimi.1 off=maagaasi kasutamine.1 süttib=bensiini kasutamine.1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud.
Niipea kui maagaasi paak on tühi, lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja
lülitatakse.
Gaasimootori kütus 3 208.

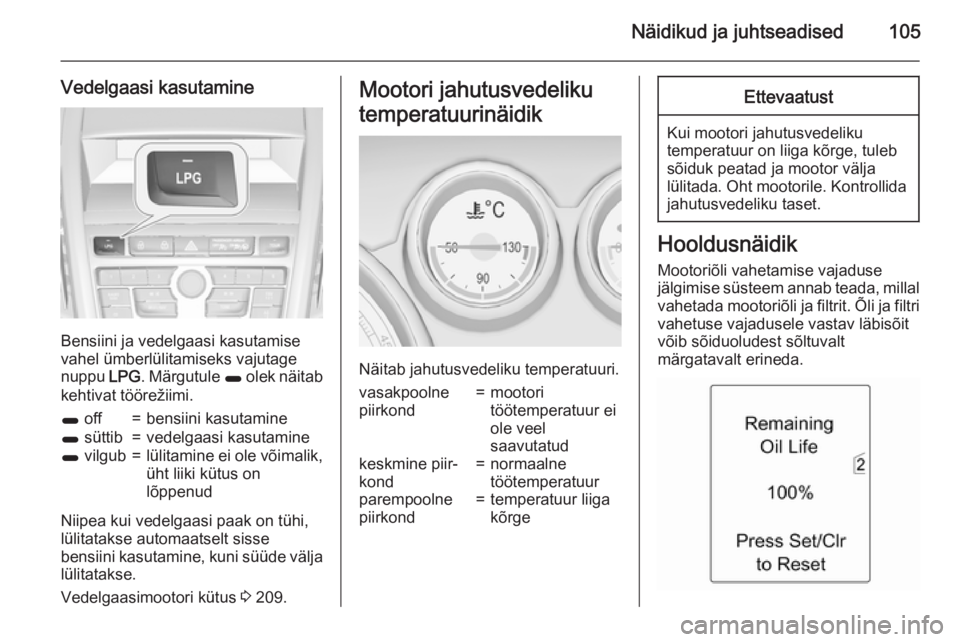

Näidikud ja juhtseadised105
Vedelgaasi kasutamine
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu LPG. Märgutule 1 olek näitab
kehtivat töörežiimi.
1 off=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 209.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond=mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond=normaalne
töötemperatuurparempoolne
piirkond=temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal
vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

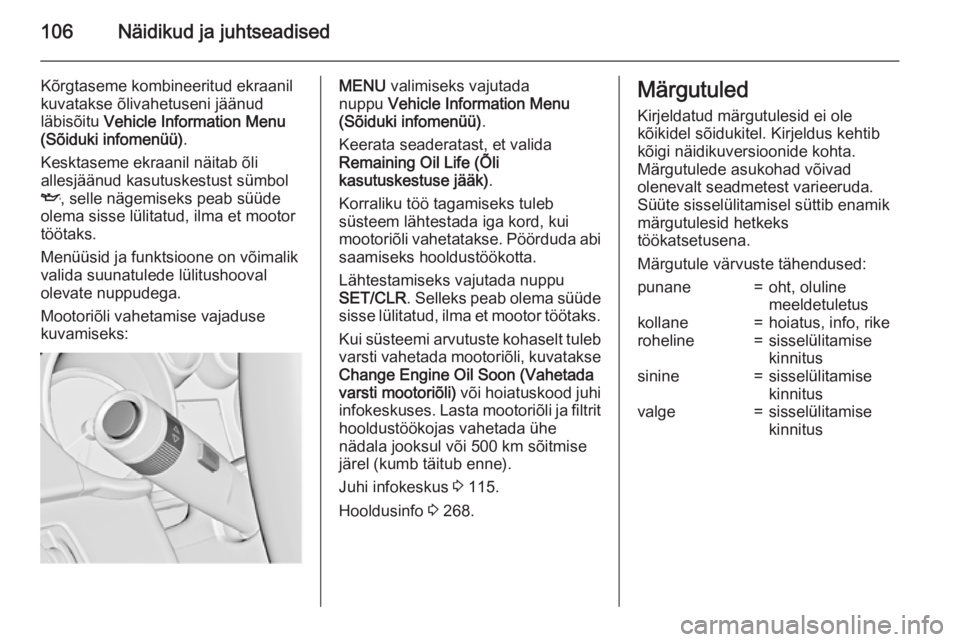

106Näidikud ja juhtseadised
Kõrgtaseme kombineeritud ekraanil
kuvatakse õlivahetuseni jäänud
läbisõitu Vehicle Information Menu
(Sõiduki infomenüü) .
Kesktaseme ekraanil näitab õli
allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud, ilma et mootor
töötaks.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:MENU valimiseks vajutada
nuppu Vehicle Information Menu
(Sõiduki infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Selleks peab olema süüde
sisse lülitatud, ilma et mootor töötaks.
Kui süsteemi arvutuste kohaselt tuleb varsti vahetada mootoriõli, kuvatakse
Change Engine Oil Soon (Vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 115.
Hooldusinfo 3 268.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise
kinnitussinine=sisselülitamise
kinnitusvalge=sisselülitamise
kinnitus

Näidikud ja juhtseadised107
Märgutuled armatuurlaual

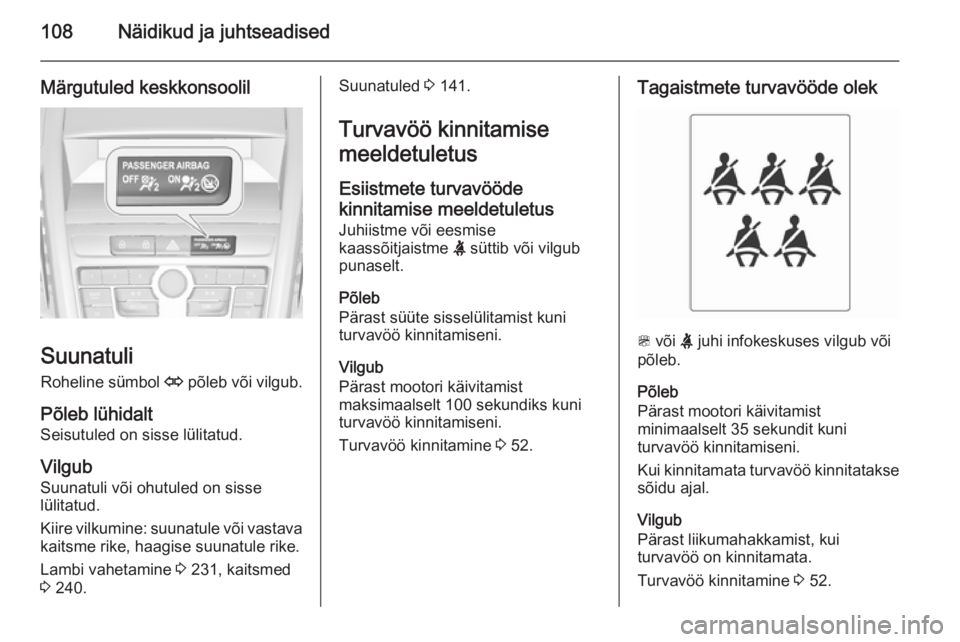

108Näidikud ja juhtseadised
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 231, kaitsmed
3 240.
Suunatuled 3 141.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme või eesmise
kaassõitjaistme X süttib või vilgub
punaselt.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 52.Tagaistmete turvavööde olek
> või X juhi infokeskuses vilgub või
põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 52.

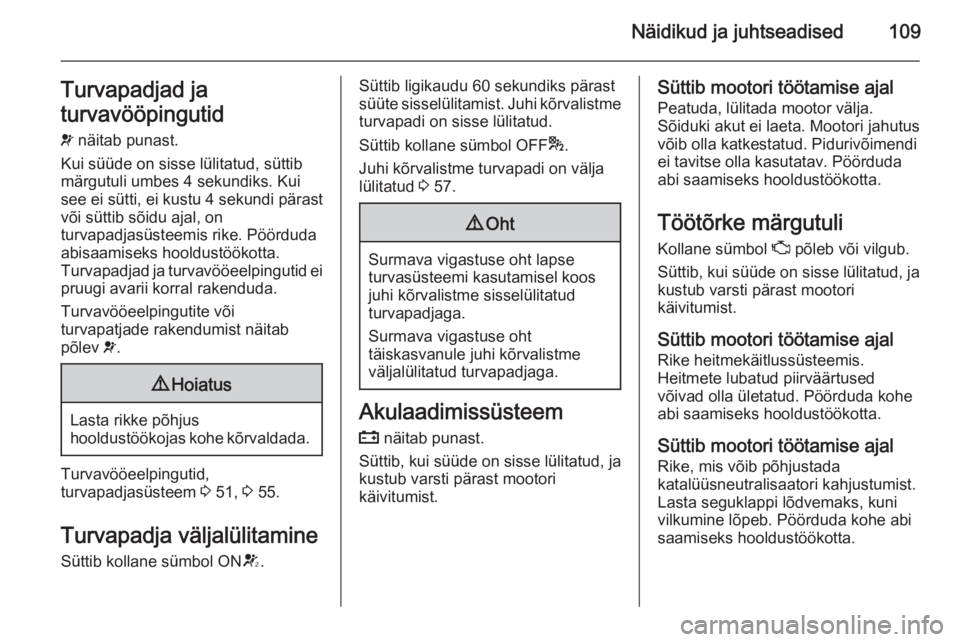

Näidikud ja juhtseadised109Turvapadjad ja
turvavööpingutid v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 51, 3 55.
Turvapadja väljalülitamine Süttib kollane sümbol ON V.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
Süttib kollane sümbol OFF *.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 57.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.

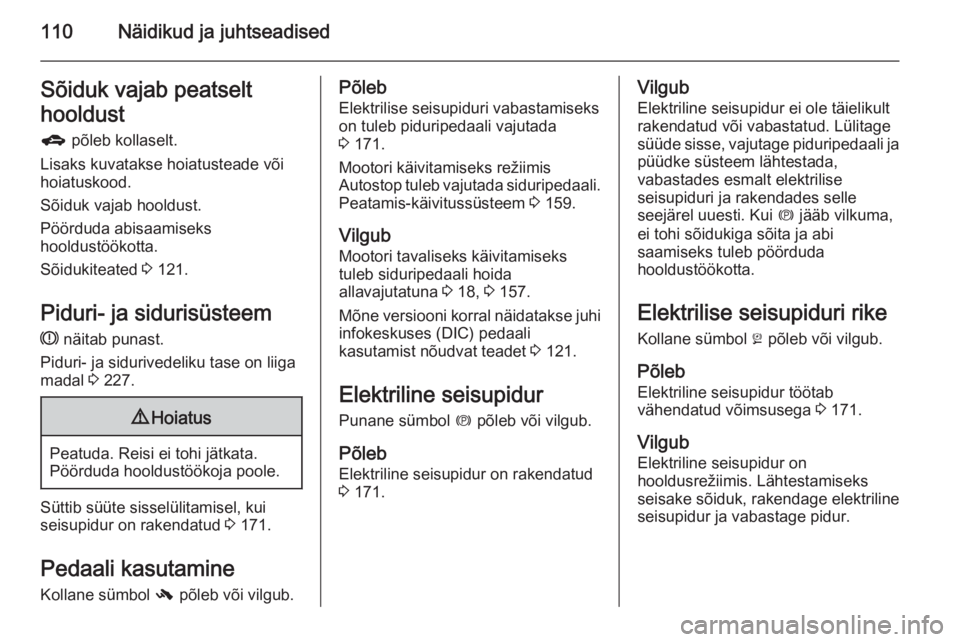

110Näidikud ja juhtseadisedSõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 121.
Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 227.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 171.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 171.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 159.
Vilgub Mootori tavaliseks käivitamiseks
tuleb siduripedaali hoida
allavajutatuna 3 18, 3 157.
Mõne versiooni korral näidatakse juhi infokeskuses (DIC) pedaali
kasutamist nõudvat teadet 3 121.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb
Elektriline seisupidur on rakendatud
3 171.Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb
Elektriline seisupidur töötab
vähendatud võimsusega 3 171.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.
