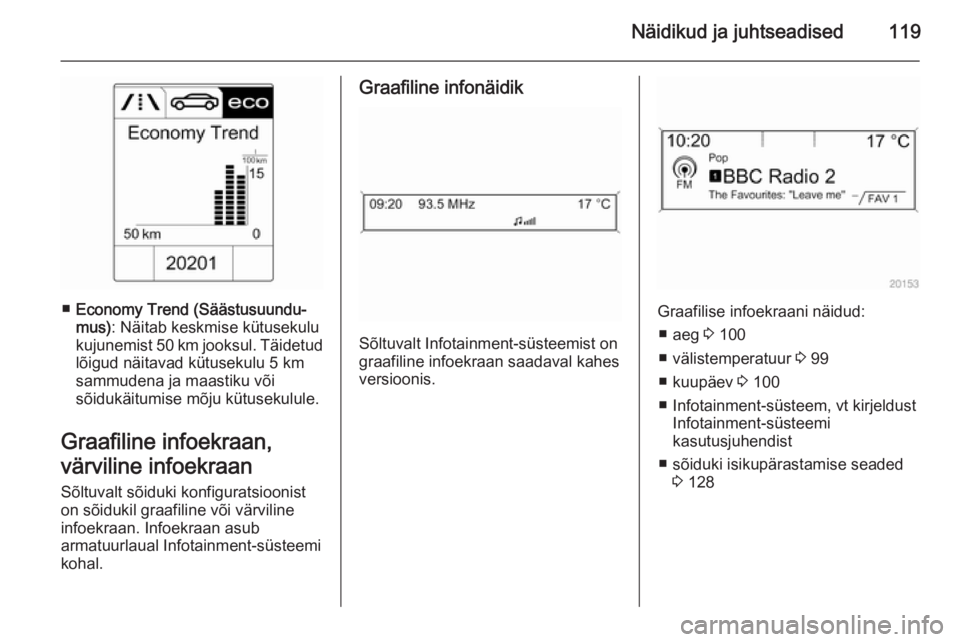

Näidikud ja juhtseadised119
■Economy Trend (Säästusuundu‐
mus) : Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
lõigud näitavad kütusekulu 5 km sammudena ja maastiku või
sõidukäitumise mõju kütusekulule.
Graafiline infoekraan,
värviline infoekraan
Sõltuvalt sõiduki konfiguratsioonist
on sõidukil graafiline või värviline
infoekraan. Infoekraan asub
armatuurlaual Infotainment-süsteemi
kohal.
Graafiline infonäidik
Sõltuvalt Infotainment-süsteemist on
graafiline infoekraan saadaval kahes
versioonis.
Graafilise infoekraani näidud:
■ aeg 3 100
■ välistemperatuur 3 99
■ kuupäev 3 100
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ sõiduki isikupärastamise seaded 3 128

120Näidikud ja juhtseadised
Värviline infonäidik
Värvilisel infonäidikul kuvatakse
värvilisena:
■ aeg 3 100
■ välistemperatuur 3 99
■ kuupäev 3 100
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ tahavaatekaamera
■ süsteemi seaded
■ sõidukiteated 3 121
■ sõiduki isikupärastamise seaded 3 128
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
ekraani kaudu.
Valikuid saab teha:
■ menüüde abil
■ infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist nuppu.
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement:
Keerata ■ menüüvalikute märkimiseks
■ numbriliste väärtuste määramiseks
või menüüvalikute kuvamiseks

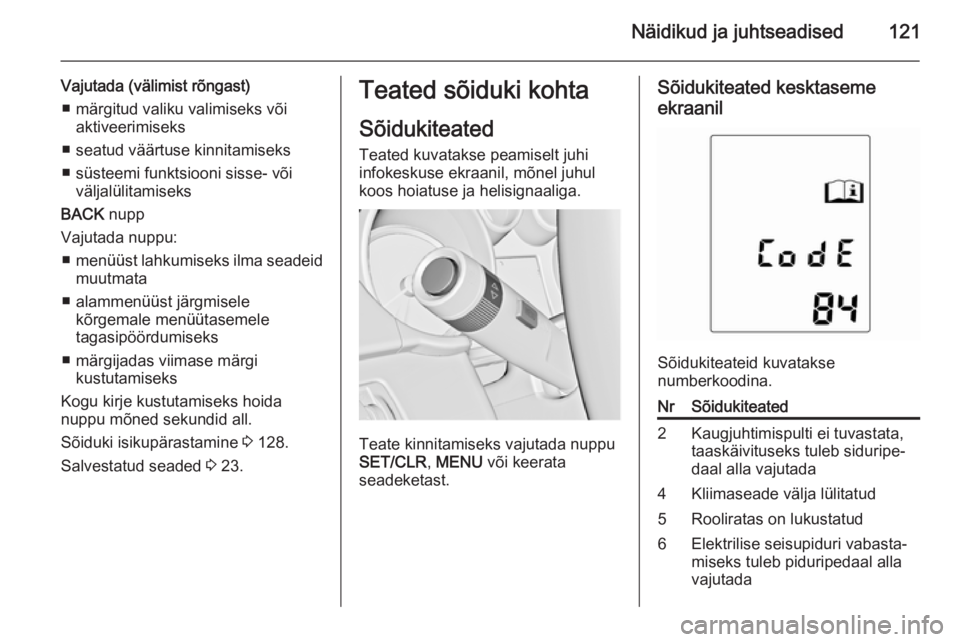

Näidikud ja juhtseadised121
Vajutada (välimist rõngast)■ märgitud valiku valimiseks või aktiveerimiseks
■ seatud väärtuse kinnitamiseks
■ süsteemi funktsiooni sisse- või väljalülitamiseks
BACK nupp
Vajutada nuppu: ■ menüüst lahkumiseks ilma seadeid
muutmata
■ alammenüüst järgmisele kõrgemale menüütasemele
tagasipöördumiseks
■ märgijadas viimase märgi kustutamiseks
Kogu kirje kustutamiseks hoida
nuppu mõned sekundid all.
Sõiduki isikupärastamine 3 128.
Salvestatud seaded 3 23.Teated sõiduki kohta
SõidukiteatedTeated kuvatakse peamiselt juhi
infokeskuse ekraanil, mõnel juhul
koos hoiatuse ja helisignaaliga.
Teate kinnitamiseks vajutada nuppu
SET/CLR , MENU või keerata
seadeketast.
Sõidukiteated kesktaseme
ekraanil
Sõidukiteateid kuvatakse
numberkoodina.
NrSõidukiteated2Kaugjuhtimispulti ei tuvastata,
taaskäivituseks tuleb siduripe‐
daal alla vajutada4Kliimaseade välja lülitatud5Rooliratas on lukustatud6Elektrilise seisupiduri vabasta‐
miseks tuleb piduripedaal alla
vajutada

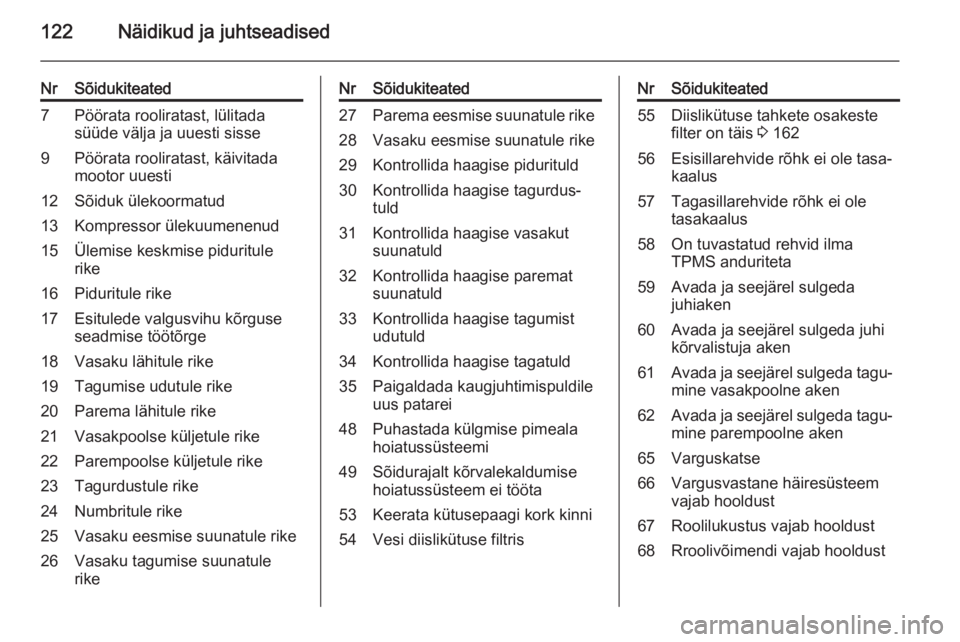

122Näidikud ja juhtseadised
NrSõidukiteated7Pöörata rooliratast, lülitada
süüde välja ja uuesti sisse9Pöörata rooliratast, käivitada
mootor uuesti12Sõiduk ülekoormatud13Kompressor ülekuumenenud15Ülemise keskmise piduritule
rike16Piduritule rike17Esitulede valgusvihu kõrguse
seadmise töötõrge18Vasaku lähitule rike19Tagumise udutule rike20Parema lähitule rike21Vasakpoolse küljetule rike22Parempoolse küljetule rike23Tagurdustule rike24Numbritule rike25Vasaku eesmise suunatule rike26Vasaku tagumise suunatule
rikeNrSõidukiteated27Parema eesmise suunatule rike28Vasaku eesmise suunatule rike29Kontrollida haagise pidurituld30Kontrollida haagise tagurdus‐
tuld31Kontrollida haagise vasakut
suunatuld32Kontrollida haagise paremat
suunatuld33Kontrollida haagise tagumist
udutuld34Kontrollida haagise tagatuld35Paigaldada kaugjuhtimispuldile
uus patarei48Puhastada külgmise pimeala
hoiatussüsteemi49Sõidurajalt kõrvalekaldumise
hoiatussüsteem ei tööta53Keerata kütusepaagi kork kinni54Vesi diislikütuse filtrisNrSõidukiteated55Diislikütuse tahkete osakeste
filter on täis 3 16256Esisillarehvide rõhk ei ole tasa‐
kaalus57Tagasillarehvide rõhk ei ole
tasakaalus58On tuvastatud rehvid ilma
TPMS anduriteta59Avada ja seejärel sulgeda
juhiaken60Avada ja seejärel sulgeda juhi
kõrvalistuja aken61Avada ja seejärel sulgeda tagu‐ mine vasakpoolne aken62Avada ja seejärel sulgeda tagu‐
mine parempoolne aken65Varguskatse66Vargusvastane häiresüsteem
vajab hooldust67Roolilukustus vajab hooldust68Rroolivõimendi vajab hooldust

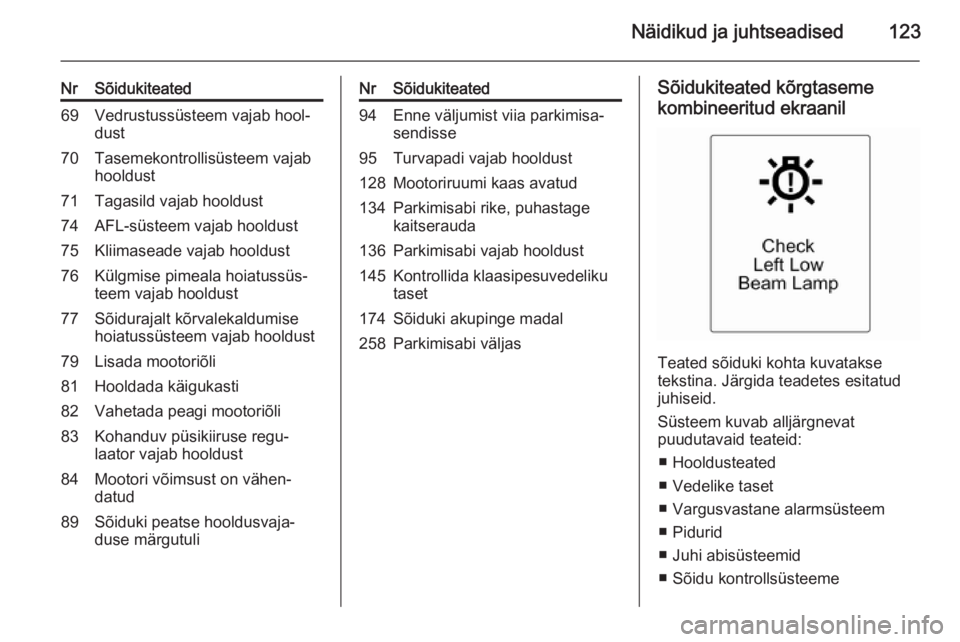

Näidikud ja juhtseadised123
NrSõidukiteated69Vedrustussüsteem vajab hool‐
dust70Tasemekontrollisüsteem vajab
hooldust71Tagasild vajab hooldust74AFL-süsteem vajab hooldust75Kliimaseade vajab hooldust76Külgmise pimeala hoiatussüs‐
teem vajab hooldust77Sõidurajalt kõrvalekaldumise
hoiatussüsteem vajab hooldust79Lisada mootoriõli81Hooldada käigukasti82Vahetada peagi mootoriõli83Kohanduv püsikiiruse regu‐
laator vajab hooldust84Mootori võimsust on vähen‐
datud89Sõiduki peatse hooldusvaja‐
duse märgutuliNrSõidukiteated94Enne väljumist viia parkimisa‐
sendisse95Turvapadi vajab hooldust128Mootoriruumi kaas avatud134Parkimisabi rike, puhastage
kaitserauda136Parkimisabi vajab hooldust145Kontrollida klaasipesuvedeliku
taset174Sõiduki akupinge madal258Parkimisabi väljasSõidukiteated kõrgtaseme
kombineeritud ekraanil
Teated sõiduki kohta kuvatakse
tekstina. Järgida teadetes esitatud
juhiseid.
Süsteem kuvab alljärgnevat
puudutavaid teateid:
■ Hooldusteated
■ Vedelike taset
■ Vargusvastane alarmsüsteem
■ Pidurid
■ Juhi abisüsteemid
■ Sõidu kontrollsüsteeme

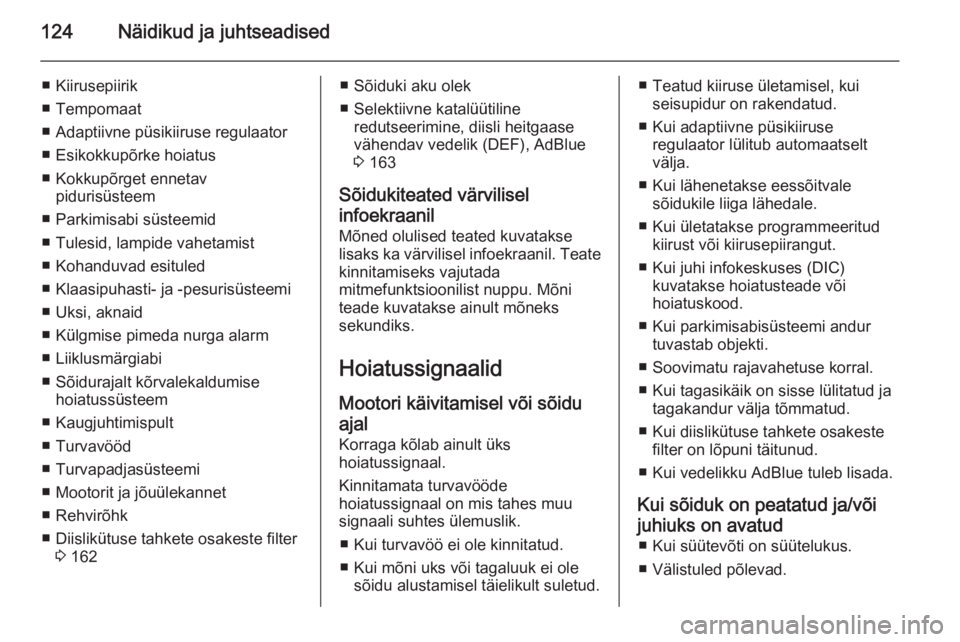

124Näidikud ja juhtseadised
■ Kiirusepiirik
■ Tempomaat
■ Adaptiivne püsikiiruse regulaator ■ Esikokkupõrke hoiatus
■ Kokkupõrget ennetav pidurisüsteem
■ Parkimisabi süsteemid
■ Tulesid, lampide vahetamist
■ Kohanduvad esituled
■ Klaasipuhasti- ja -pesurisüsteemi
■ Uksi, aknaid
■ Külgmise pimeda nurga alarm
■ Liiklusmärgiabi
■ Sõidurajalt kõrvalekaldumise hoiatussüsteem
■ Kaugjuhtimispult
■ Turvavööd
■ Turvapadjasüsteemi
■ Mootorit ja jõuülekannet
■ Rehvirõhk
■ Diislikütuse tahkete osakeste filter 3 162■ Sõiduki aku olek
■ Selektiivne katalüütiline redutseerimine, diisli heitgaase
vähendav vedelik (DEF), AdBlue
3 163
Sõidukiteated värvilisel
infoekraanil Mõned olulised teated kuvatakse
lisaks ka värvilisel infoekraanil. Teate
kinnitamiseks vajutada
mitmefunktsioonilist nuppu. Mõni
teade kuvatakse ainult mõneks
sekundiks.
Hoiatussignaalid
Mootori käivitamisel või sõidu
ajal Korraga kõlab ainult üks
hoiatussignaal.
Kinnitamata turvavööde
hoiatussignaal on mis tahes muu
signaali suhtes ülemuslik.
■ Kui turvavöö ei ole kinnitatud.
■ Kui mõni uks või tagaluuk ei ole sõidu alustamisel täielikult suletud.■ Teatud kiiruse ületamisel, kuiseisupidur on rakendatud.
■ Kui adaptiivne püsikiiruse regulaator lülitub automaatselt
välja.
■ Kui lähenetakse eessõitvale sõidukile liiga lähedale.
■ Kui ületatakse programmeeritud kiirust või kiirusepiirangut.
■ Kui juhi infokeskuses (DIC) kuvatakse hoiatusteade või
hoiatuskood.
■ Kui parkimisabisüsteemi andur tuvastab objekti.
■ Soovimatu rajavahetuse korral.
■ Kui tagasikäik on sisse lülitatud ja tagakandur välja tõmmatud.
■ Kui diislikütuse tahkete osakeste filter on lõpuni täitunud.
■ Kui vedelikku AdBlue tuleb lisada.
Kui sõiduk on peatatud ja/või
juhiuks on avatud ■ Kui süütevõti on süütelukus.
■ Välistuled põlevad.

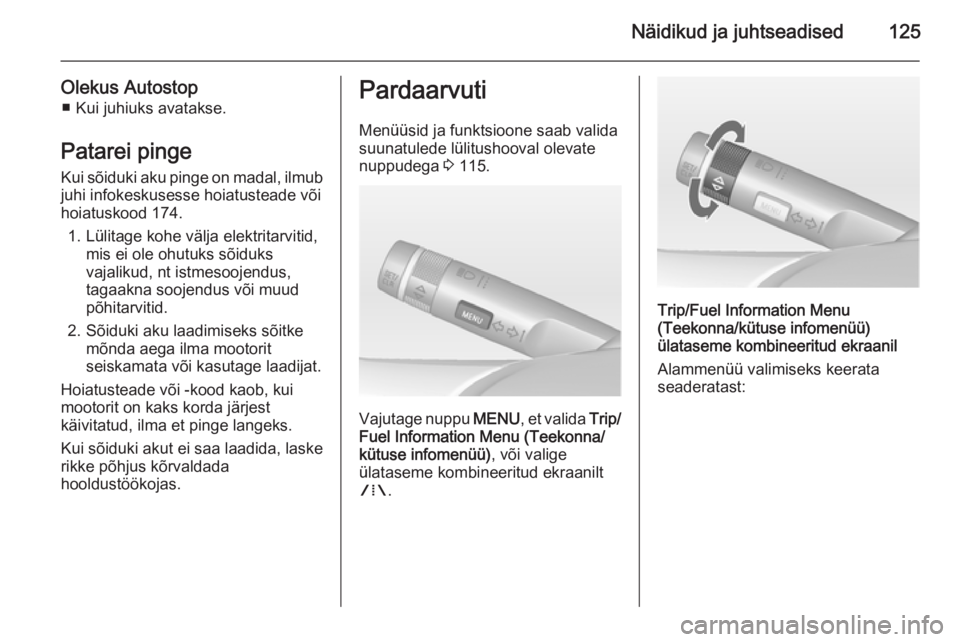

Näidikud ja juhtseadised125
Olekus Autostop■ Kui juhiuks avatakse.
Patarei pinge Kui sõiduki aku pinge on madal, ilmub
juhi infokeskusesse hoiatusteade või hoiatuskood 174.
1. Lülitage kohe välja elektritarvitid, mis ei ole ohutuks sõiduksvajalikud, nt istmesoojendus,
tagaakna soojendus või muud
põhitarvitid.
2. Sõiduki aku laadimiseks sõitke mõnda aega ilma mootorit
seiskamata või kasutage laadijat.
Hoiatusteade või -kood kaob, kui
mootorit on kaks korda järjest
käivitatud, ilma et pinge langeks.
Kui sõiduki akut ei saa laadida, laske
rikke põhjus kõrvaldada
hooldustöökojas.Pardaarvuti
Menüüsid ja funktsioone saab valida
suunatulede lülitushooval olevate
nuppudega 3 115.
Vajutage nuppu MENU, et valida Trip/
Fuel Information Menu (Teekonna/
kütuse infomenüü) , või valige
ülataseme kombineeritud ekraanilt W .
Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü)
ülataseme kombineeritud ekraanil
Alammenüü valimiseks keerata
seaderatast:

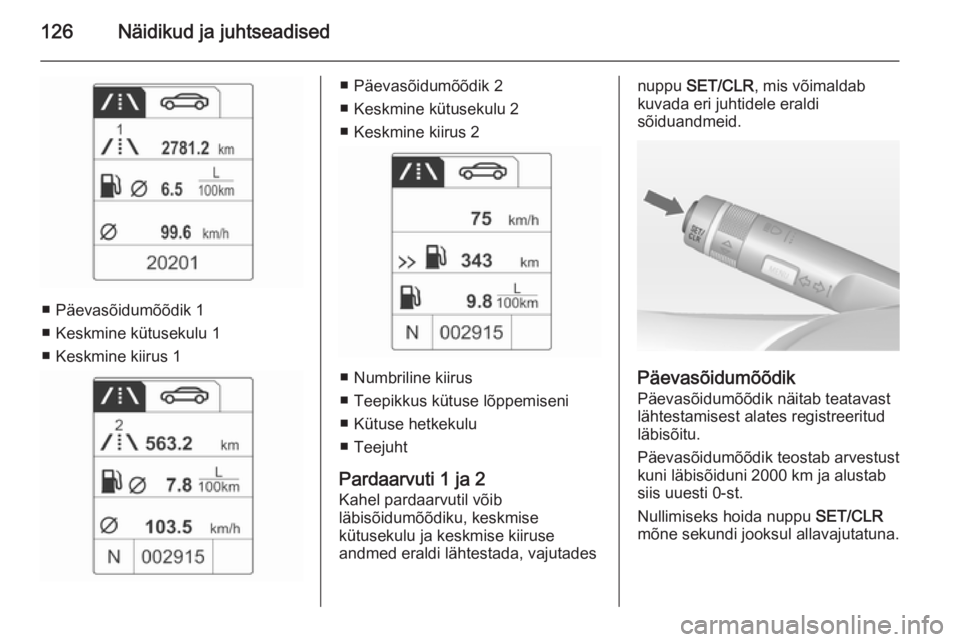

126Näidikud ja juhtseadised
■ Päevasõidumõõdik 1
■ Keskmine kütusekulu 1
■ Keskmine kiirus 1
■ Päevasõidumõõdik 2
■ Keskmine kütusekulu 2
■ Keskmine kiirus 2
■ Numbriline kiirus
■ Teepikkus kütuse lõppemiseni
■ Kütuse hetkekulu
■ Teejuht
Pardaarvuti 1 ja 2 Kahel pardaarvutil võib
läbisõidumõõdiku, keskmise
kütusekulu ja keskmise kiiruse
andmed eraldi lähtestada, vajutades
nuppu SET/CLR , mis võimaldab
kuvada eri juhtidele eraldi
sõiduandmeid.
Päevasõidumõõdik
Päevasõidumõõdik näitab teatavast lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik teostab arvestust
kuni läbisõiduni 2000 km ja alustab
siis uuesti 0-st.
Nullimiseks hoida nuppu SET/CLR
mõne sekundi jooksul allavajutatuna.
