2015 OPEL ZAFIRA C Betriebsanleitung (in German)

Fahren und Bedienung223
Tankvorgang ganz abschließen,
d. h. Einfüllstutzen entlüften.
Die Kapazität des Erdgastanks ist ab‐
hängig von Außentemperatur, Füll‐
druck und Typ der Tankanlage. Füll‐
mengen 3 297.
Klappe schließen und einrasten las‐
sen.
Begriffe für “Erdgasfahrzeuge“ im
Ausland:DeutschErdgasfahrzeugeEnglischNGVs = Natural Gas
VehiclesFranzösischVéhicules au gaz
naturel - oder -
Véhicules GNVItalienischMetano auto
Begriffe für “Erdgas“ im Ausland:
DeutschErdgasEnglischCNG = Compressed
Natural GasFranzö‐
sischGNV = Gaz Naturel
(pour) Véhicules - oder
-
CGN = carburantgaz
naturelItalienischMetano (per auto)
Flüssiggas tanken
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.Die Schutzkappe vom Einfüllstutzen abschrauben.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.

224Fahren und Bedienung
ACME Adapter: Die Mutter der Ein‐
fülldüse auf den Adapter schrauben.
Den Sperrhebel auf der Einfülldüse
nach unten drücken.
DISH (Italien) Einfüllstutzen: Die Ein‐
fülldüse in den Adapter einsetzen. Den Sperrhebel auf der Einfülldüse
nach unten drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine Viertel Umdrehung nach links oder
rechts drehen. Den Sperrhebel an der
Einfülldüse bis zum Anschlag ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie ein‐
rastet.
Die Taste an der Flüssiggas-Zapf‐ säule drücken. Die Tankanlage schal‐ tet ab bzw. beginnt langsam zu lau‐fen, wenn 80 % des Tanks voll sind
(maximaler Füllstand).
Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Gas entweichen.
Den Adapter entfernen und im Fahr‐
zeug verstauen.
Die Schutzkappe anbringen, um das Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus Si‐
cherheitsgründen nur zu 80 % ge‐
füllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge au‐
tomatisch. Wenn eine größere Menge
eingefüllt wird, empfehlen wir, das
Fahrzeug erst dann Sonnenlicht aus‐
zusetzen, wenn die überschüssige
Menge verbraucht ist.
Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.

Fahren und Bedienung225
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH (Italien) Adapter: Bosnien-Her‐
zegowina, Bulgarien, Dänemark, Est‐ land, Frankreich, Griechenland, Ita‐
lien, Kroatien, Lettland, Litauen, Ma‐zedonien, Österreich, Polen, Portu‐
gal, Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechien, Türkei, Ukraine, Ungarn
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben spezielle Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission
Otto- und Dieselmotoren
Der Kraftstoffverbrauch (kombiniert)
des Opel Zafira liegt zwischen 8,6
und 4,1 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 169 und 109 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐ fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.

226Fahren und Bedienung
Erdgasmotoren
Der Gasverbrauch (kombiniert) des Modells Opel Zafira beträgt
5,6 kg/100 km.
Die CO 2-Emission (kombiniert) be‐
trägt 129 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Emissionen sind gemäß Rege‐
lung R (EC) Nr. 715/2007 (in der je‐
weils geltenden Fassung) festgelegt
und beziehen sich auf das Fahrzeug‐
gewicht in betriebsbereitem Zustand,
wie in der Regelung angegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfennicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können zu etwas höheren Ergebnissen füh‐ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐sen ab.
Erdgas
Die Angaben zum Kraftstoffver‐
brauch wurden mit dem Referenz‐
kraftstoff G20 (Methananteil
99 - 100 mol%) unter vorgeschriebe‐
nen Fahrbedingungen ermittelt. Bei
Verwendung von Erdgas mit einem
niedrigeren Methananteil kann der
Kraftstoffverbrauch von den angege‐
benen Werten abweichen.Anhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung ver‐
wenden. Bei Fahrzeugen mit Erdgas‐ motor ist eine besondere Zugvorrich‐
tung erforderlich.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Aggregate
betreffen, durchgeführt werden.
Die Funktion zur Erkennung einer
ausgefallenen Leuchte kann für die Anhängerbremsleuchten keinen teil‐
weisen Leuchtenausfall erkennen.
Bei vier 5-W-Leuchten wird beispiels‐
weise erst dann ein Ausfall erkannt,
wenn nur noch eine oder keine der
5-W-Leuchten funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdeckt werden. Wenn

Fahren und Bedienung227
dies der Fall ist, die Kugelstange zumAbschleppen verwenden. Die Kugel‐
stange immer im Fahrzeug mitführen.
Fahrverhalten,
Fahrhinweise Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator ver‐
wendet wird, der auf den Kugelkopf
wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagen mit
einem zulässigen Gesamtgewicht
von mehr als 1300 kg wird für Ge‐
schwindigkeiten über 80 km/h die
Verwendung eines Stabilisators drin‐
gend empfohlen.
Sollte der Anhänger zu schlingern be‐
ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung einstellen 3 298.
Anhängerbetrieb Anhängelast Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐
lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt in der Regel für Steigun‐ gen bis max. 12 %.
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro 1000 Meter zusätzlicher Höhe um
10 %. Auf Straßen mit leichten An‐
stiegen (weniger als 8 %, z. B. auf Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 282.
Stützlast Die Stützlast ist die Last, die vom An‐ hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast
(75 kg) 2)
ist auf dem Typschild der An‐
hängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige2) Motoren B16DTH und B16DTL: Je nach Ausrüstung beträgt die maximal zulässige Deichsellast 75 oder 60 kg.

228Fahren und Bedienung
Last an, vor allem bei schweren An‐
hängern. Die Stützlast sollte nie unter 25 kg sinken.
Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
60 kg und das zulässige Gesamtge‐
wicht um 60 kg überschritten werden.
Wird die zulässige Hinterachslast
überschritten, gilt eine Höchstge‐
schwindigkeit von 100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Der Beutel mit der Kugelstange wird
im Laderaum verstaut.
Den Gurt durch die rechte hintere
Verzurröse führen, zweimal um den
Beutel schlagen und zum Sichern des
Beutels spannen.
Montage der Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.

Fahren und Bedienung229
Spannstellung der Kugelstange
kontrollieren
■ Die rote Markierung am Drehgriff
muss zur grünen Markierung an derKugelstange zeigen.
■ Der Spalt zwischen dem Drehgriff und der Kugelstange muss ca.
6 mm betragen.
■ Der Schlüssel muss auf Position c
stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
■ Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
■ Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐
klappe schließen.

230Fahren und Bedienung

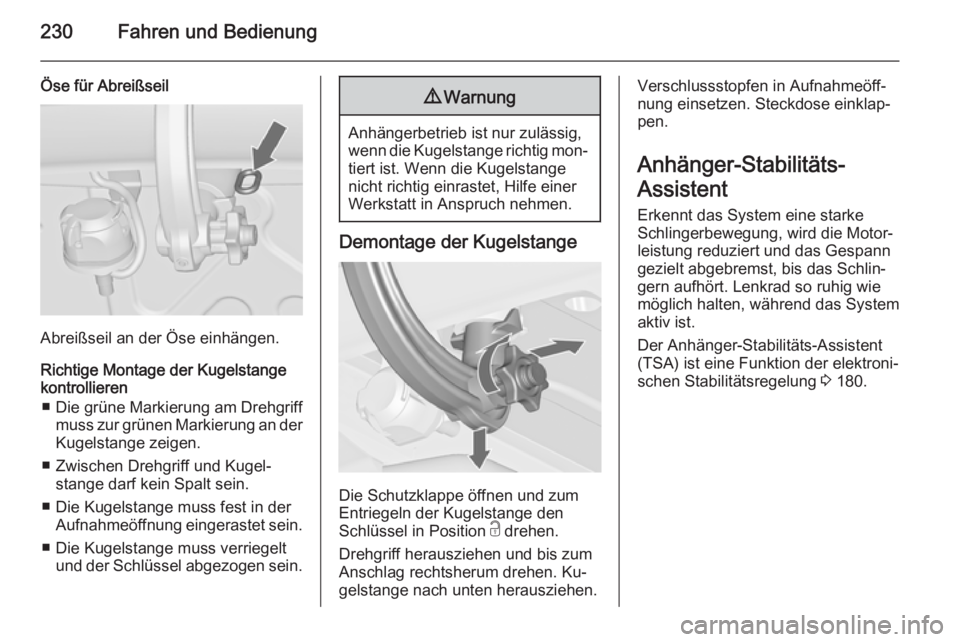

Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
■ Die grüne Markierung am Drehgriff muss zur grünen Markierung an derKugelstange zeigen.
■ Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
■ Die Kugelstange muss fest in der Aufnahmeöffnung eingerastet sein.
■ Die Kugelstange muss verriegelt und der Schlüssel abgezogen sein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion der elektroni‐
schen Stabilitätsregelung 3 180.
