2015 OPEL ZAFIRA C Betriebsanleitung (in German)

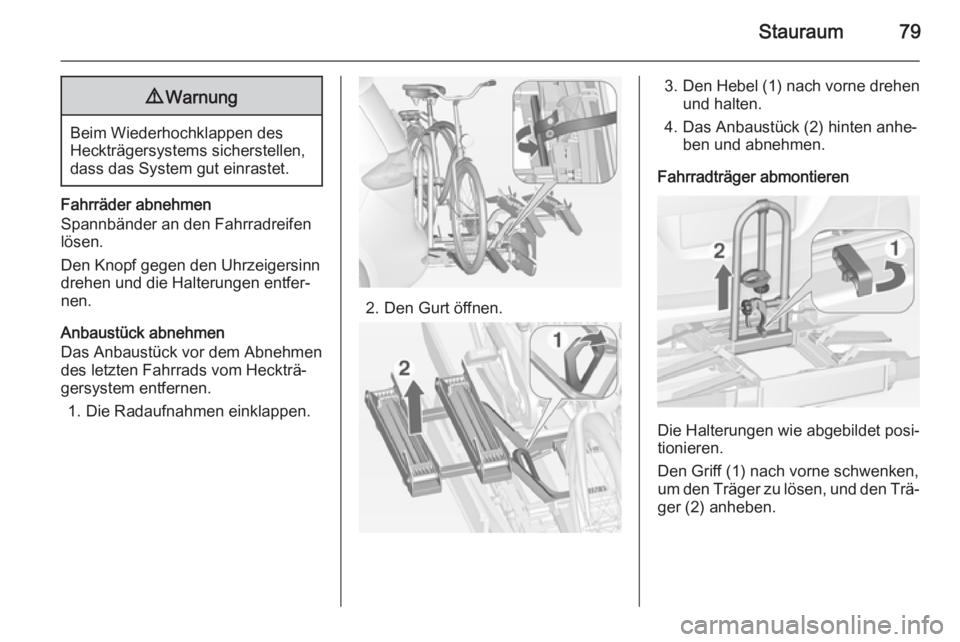

Stauraum799Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an den Fahrradreifen
lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des letzten Fahrrads vom Heckträ‐
gersystem entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.
Fahrradträger abmontieren
Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff (1) nach vorne schwenken,
um den Träger zu lösen, und den Trä‐
ger (2) anheben.

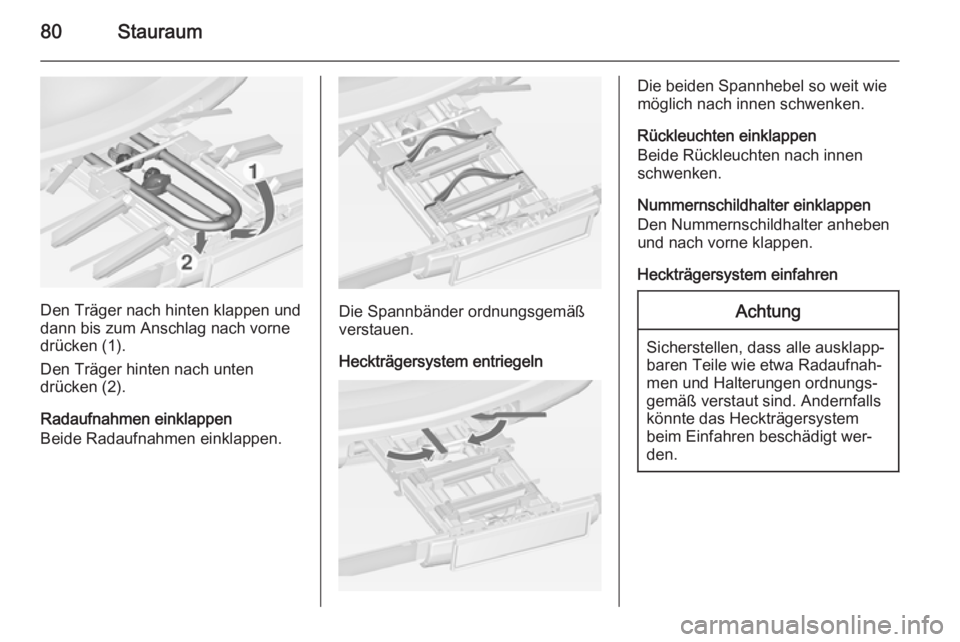

80Stauraum
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahmen einklappen
Beide Radaufnahmen einklappen.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln
Die beiden Spannhebel so weit wie
möglich nach innen schwenken.
Rückleuchten einklappen
Beide Rückleuchten nach innen
schwenken.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.

Stauraum81
Entriegelungshebel nach oben
drücken und halten. Das Heckträger‐
system leicht anheben und bis zum
Einrasten in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Die Sitze der dritten Sitzreihe können einzeln umgeklappt und im Fahrzeug‐ boden versenkt werden. Die Sitzrü‐
ckenlehnen der zweiten Sitzreihe können einzeln nach vorne geklappt
werden. Zusätzlich kann die Rücken‐
lehne des Beifahrersitzes umge‐
klappt werden.
Durch das Umklappen sämtlicher
Rücksitze mit Rückenlehnen und der
Rückenlehne des Beifahrersitzes ent‐
steht eine vollkommen flache Lade‐
fläche. Je nach Platzbedarf im Lade‐
raum können auch einzelne Sitze
oder Rückenlehnen umgeklappt wer‐
den.
Bodenabdeckung 3 86.9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenständeunter den Sitzen.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.Achtung
Vor dem Aufrichten oder Umklap‐
pen der Sitze müssen stets alle
Komponenten von den Seitenleis‐ ten und Verzurrösen entfernt wer‐
den.
Die Verzurrösen müssen sich in
der verstauten Position befinden.

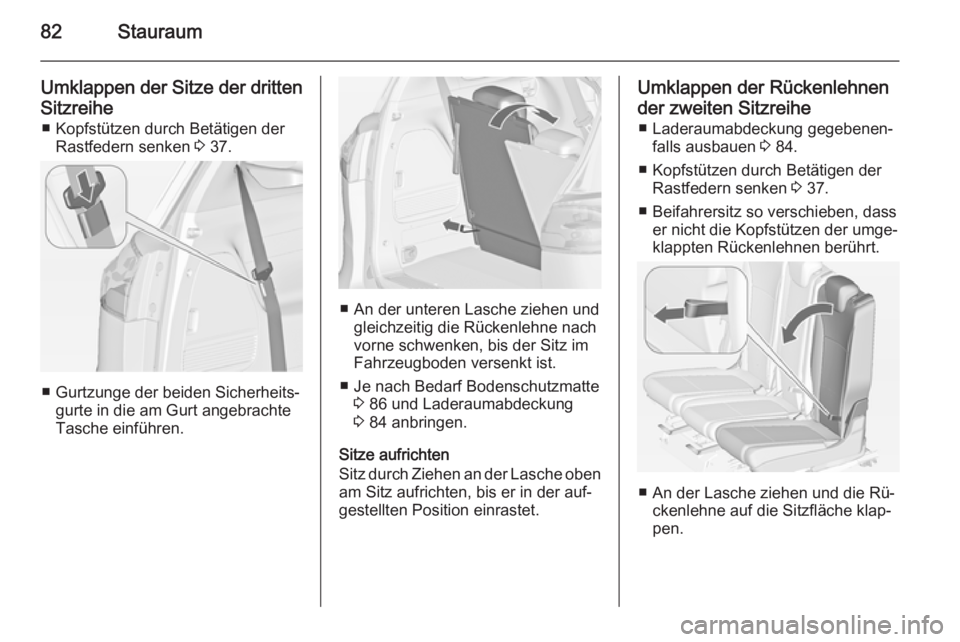

82Stauraum
Umklappen der Sitze der drittenSitzreihe ■ Kopfstützen durch Betätigen der Rastfedern senken 3 37.
■ Gurtzunge der beiden Sicherheits‐
gurte in die am Gurt angebrachte
Tasche einführen.
■ An der unteren Lasche ziehen und gleichzeitig die Rückenlehne nach
vorne schwenken, bis der Sitz im
Fahrzeugboden versenkt ist.
■ Je nach Bedarf Bodenschutzmatte 3 86 und Laderaumabdeckung
3 84 anbringen.
Sitze aufrichten
Sitz durch Ziehen an der Lasche oben am Sitz aufrichten, bis er in der auf‐
gestellten Position einrastet.
Umklappen der Rückenlehnen
der zweiten Sitzreihe ■ Laderaumabdeckung gegebenen‐ falls ausbauen 3 84.
■ Kopfstützen durch Betätigen der Rastfedern senken 3 37.
■ Beifahrersitz so verschieben, dass er nicht die Kopfstützen der umge‐
klappten Rückenlehnen berührt.
■ An der Lasche ziehen und die Rü‐ ckenlehne auf die Sitzfläche klap‐
pen.

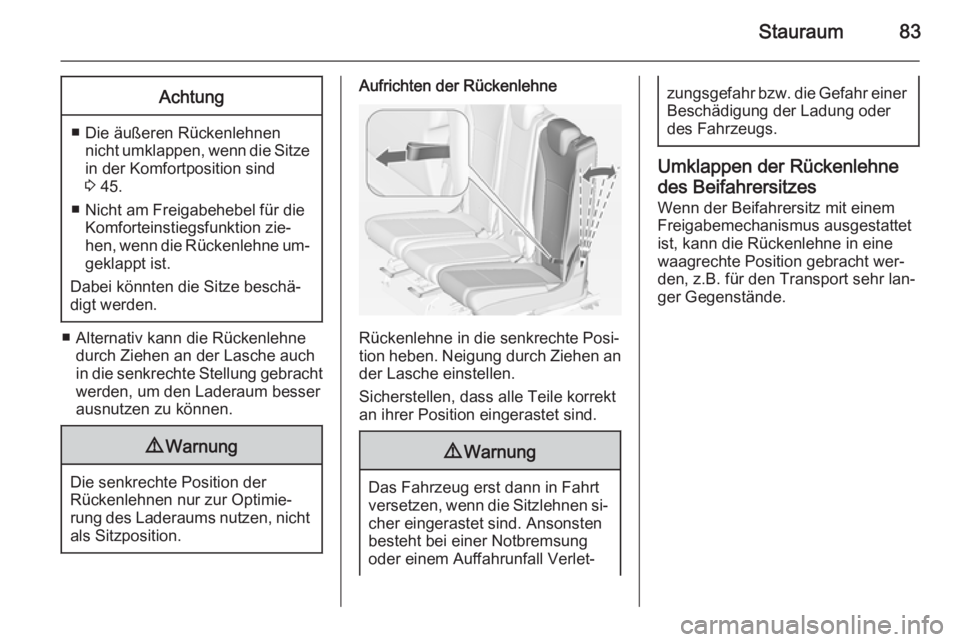

Stauraum83Achtung
■ Die äußeren Rückenlehnennicht umklappen, wenn die Sitzein der Komfortposition sind
3 45.
■ Nicht am Freigabehebel für die Komforteinstiegsfunktion zie‐
hen, wenn die Rückenlehne um‐
geklappt ist.
Dabei könnten die Sitze beschä‐
digt werden.
■ Alternativ kann die Rückenlehne durch Ziehen an der Lasche auch
in die senkrechte Stellung gebracht
werden, um den Laderaum besser ausnutzen zu können.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht
als Sitzposition.
Aufrichten der Rückenlehne
Rückenlehne in die senkrechte Posi‐
tion heben. Neigung durch Ziehen an der Lasche einstellen.
Sicherstellen, dass alle Teile korrekt
an ihrer Position eingerastet sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Umklappen der Rückenlehne
des Beifahrersitzes Wenn der Beifahrersitz mit einem
Freigabemechanismus ausgestattet
ist, kann die Rückenlehne in eine
waagrechte Position gebracht wer‐
den, z.B. für den Transport sehr lan‐
ger Gegenstände.

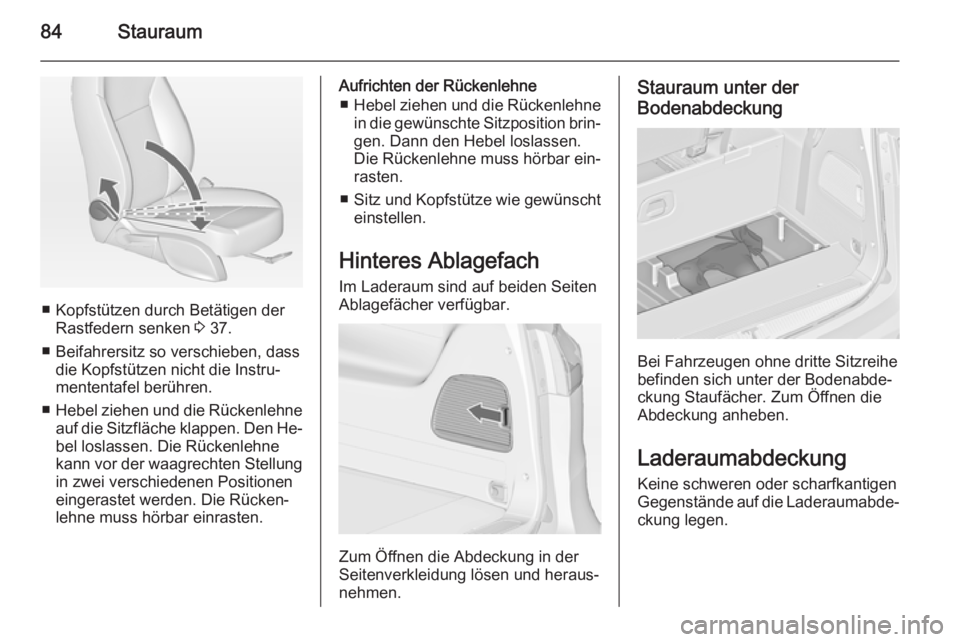

84Stauraum
■ Kopfstützen durch Betätigen derRastfedern senken 3 37.
■ Beifahrersitz so verschieben, dass die Kopfstützen nicht die Instru‐
mententafel berühren.
■ Hebel ziehen und die Rückenlehne
auf die Sitzfläche klappen. Den He‐ bel loslassen. Die Rückenlehne
kann vor der waagrechten Stellung
in zwei verschiedenen Positionen
eingerastet werden. Die Rücken‐
lehne muss hörbar einrasten.
Aufrichten der Rückenlehne
■ Hebel ziehen und die Rückenlehne
in die gewünschte Sitzposition brin‐
gen. Dann den Hebel loslassen. Die Rückenlehne muss hörbar ein‐
rasten.
■ Sitz und Kopfstütze wie gewünscht
einstellen.
Hinteres Ablagefach
Im Laderaum sind auf beiden Seiten Ablagefächer verfügbar.
Zum Öffnen die Abdeckung in der
Seitenverkleidung lösen und heraus‐
nehmen.
Stauraum unter der
Bodenabdeckung
Bei Fahrzeugen ohne dritte Sitzreihe
befinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben.
Laderaumabdeckung Keine schweren oder scharfkantigen
Gegenstände auf die Laderaumabde‐ ckung legen.

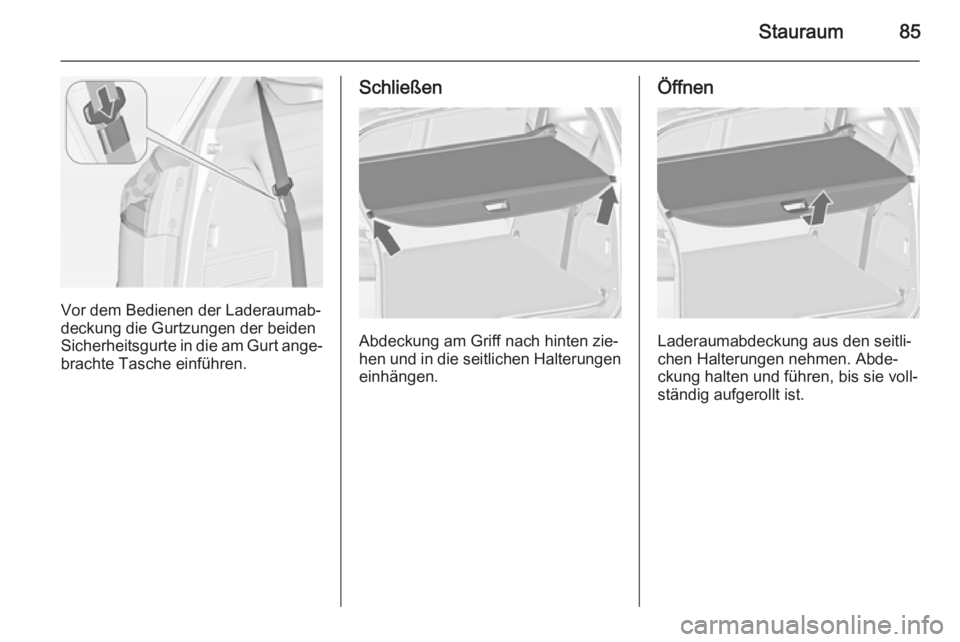

Stauraum85
Vor dem Bedienen der Laderaumab‐
deckung die Gurtzungen der beiden
Sicherheitsgurte in die am Gurt ange‐ brachte Tasche einführen.
Schließen
Abdeckung am Griff nach hinten zie‐
hen und in die seitlichen Halterungen
einhängen.
Öffnen
Laderaumabdeckung aus den seitli‐
chen Halterungen nehmen. Abde‐ ckung halten und führen, bis sie voll‐ständig aufgerollt ist.

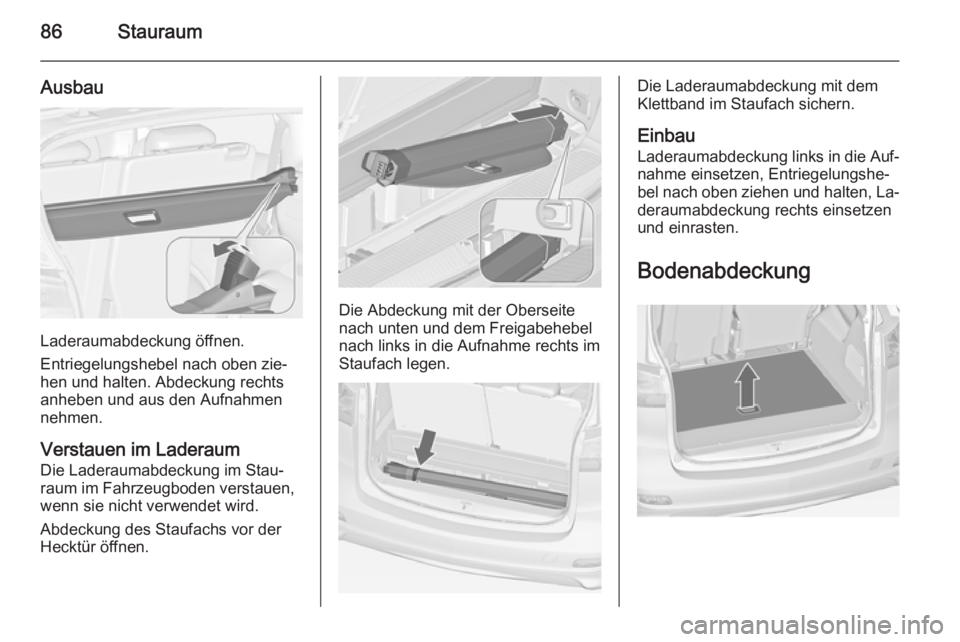

86Stauraum
Ausbau
Laderaumabdeckung öffnen.
Entriegelungshebel nach oben zie‐
hen und halten. Abdeckung rechts
anheben und aus den Aufnahmen
nehmen.
Verstauen im Laderaum
Die Laderaumabdeckung im Stau‐
raum im Fahrzeugboden verstauen,
wenn sie nicht verwendet wird.
Abdeckung des Staufachs vor der
Hecktür öffnen.
Die Abdeckung mit der Oberseite
nach unten und dem Freigabehebel
nach links in die Aufnahme rechts im
Staufach legen.
Die Laderaumabdeckung mit dem
Klettband im Staufach sichern.
Einbau Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.
Bodenabdeckung
