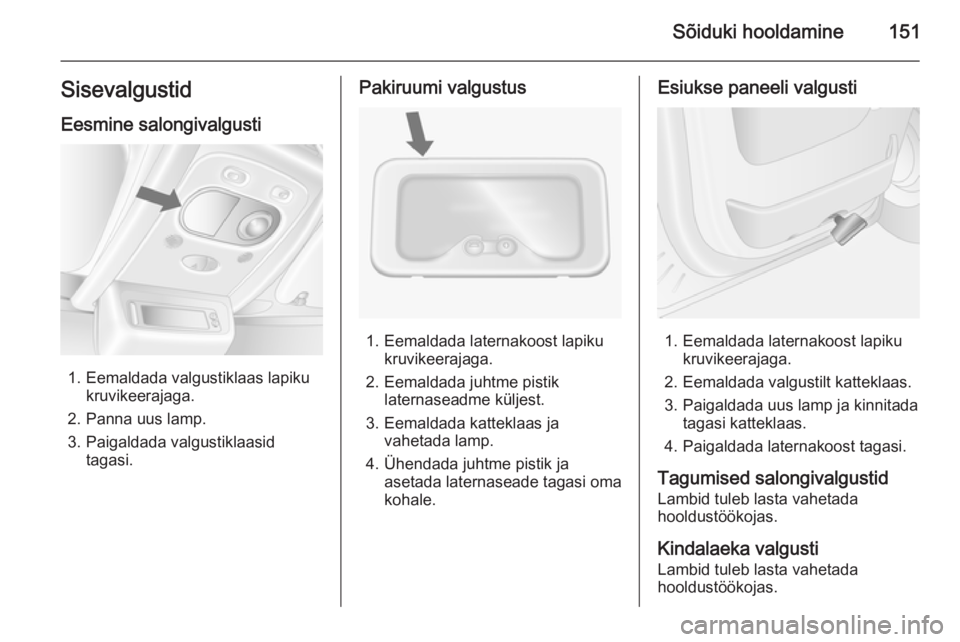

Sõiduki hooldamine151SisevalgustidEesmine salongivalgusti
1. Eemaldada valgustiklaas lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldada valgustiklaasid tagasi.
Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Ühendada juhtme pistik ja asetada laternaseade tagasi oma
kohale.
Esiukse paneeli valgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada valgustilt katteklaas.
3. Paigaldada uus lamp ja kinnitada tagasi katteklaas.
4. Paigaldada laternakoost tagasi.
Tagumised salongivalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.

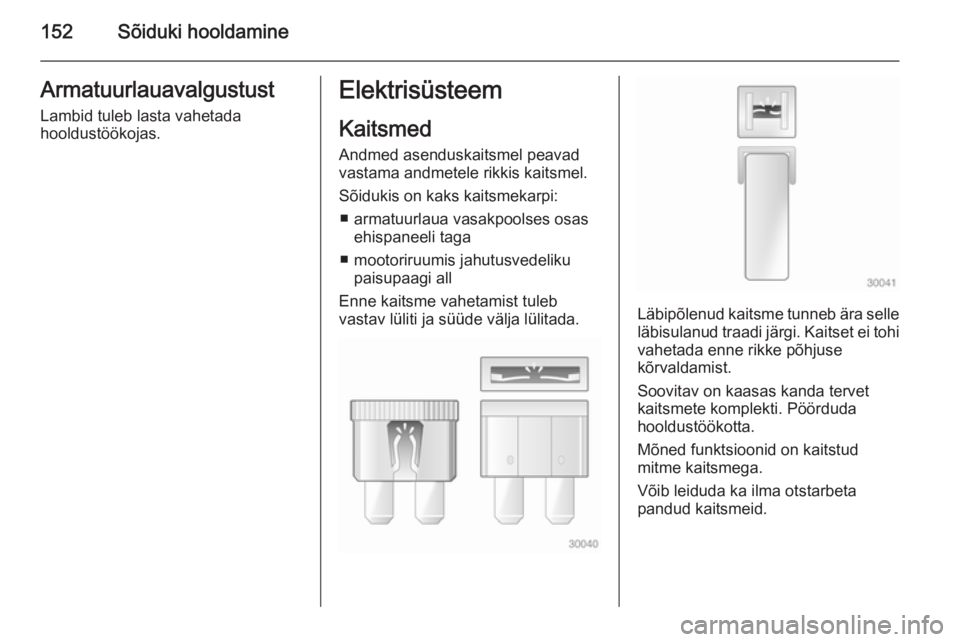

152Sõiduki hooldamineArmatuurlauavalgustust
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ■ armatuurlaua vasakpoolses osas ehispaneeli taga
■ mootoriruumis jahutusvedeliku paisupaagi all
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti. Pöörduda
hooldustöökotta.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

Sõiduki hooldamine153
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb järgida kaitsmekarbi silti.
Kaitsme-eemaldi
Kaitsmete vahetamise
kergendamiseks on armatuurlaua
kaitsmekarbis kaitsme-eemaldi.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Asub jahutusvedeliku paisupaagi all.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Halva juurdepääsu tõttu tuleb lasta
kaitsmed vahetada hooldustöökojas.SümbolAhelSParempoolsed külgtuledTVasakpoolsed külgtuledWParem lähituliaVasak lähituli>Eesmised udutuledLVasakpoolne kaugtuliNParempoolne kaugtuliuBlokeerimisvastane piduri‐
süsteem (ABS)KEsiklaasipuhasti

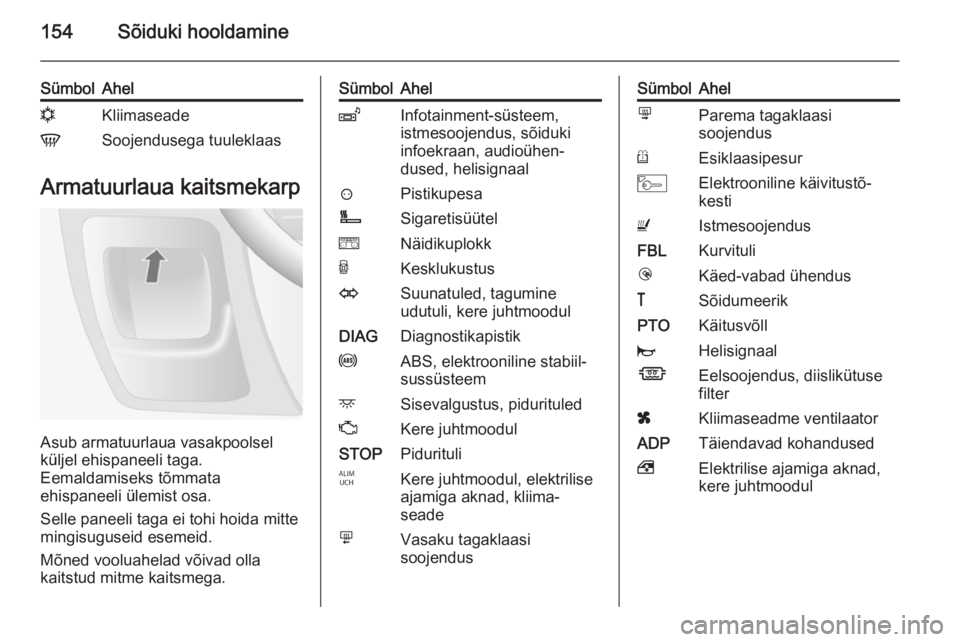

154Sõiduki hooldamine
SümbolAhelnKliimaseadeVSoojendusega tuuleklaas
Armatuurlaua kaitsmekarp
Asub armatuurlaua vasakpoolsel
küljel ehispaneeli taga.
Eemaldamiseks tõmmata
ehispaneeli ülemist osa.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
SümbolAhelZInfotainment-süsteem,
istmesoojendus, sõiduki
infoekraan, audioühen‐
dused, helisignaal?PistikupesaÌSigaretisüüteleNäidikuplokkUKesklukustusOSuunatuled, tagumine
udutuli, kere juhtmoodulDIAGDiagnostikapistikuABS, elektrooniline stabiil‐
sussüsteemdSisevalgustus, pidurituledZKere juhtmoodulSTOPPidurituliIKere juhtmoodul, elektrilise
ajamiga aknad, kliima‐
seademVasaku tagaklaasi
soojendusSümbolAhelnParema tagaklaasi
soojendusREsiklaasipesurMElektrooniline käivitustõ‐
kestiUIstmesoojendusFBLKurvitulilKäed-vabad ühendus&SõidumeerikPTOKäitusvõlljHelisignaalÍEelsoojendus, diislikütuse
filterxKliimaseadme ventilaatorADPTäiendavad kohandused,Elektrilise ajamiga aknad,
kere juhtmoodul

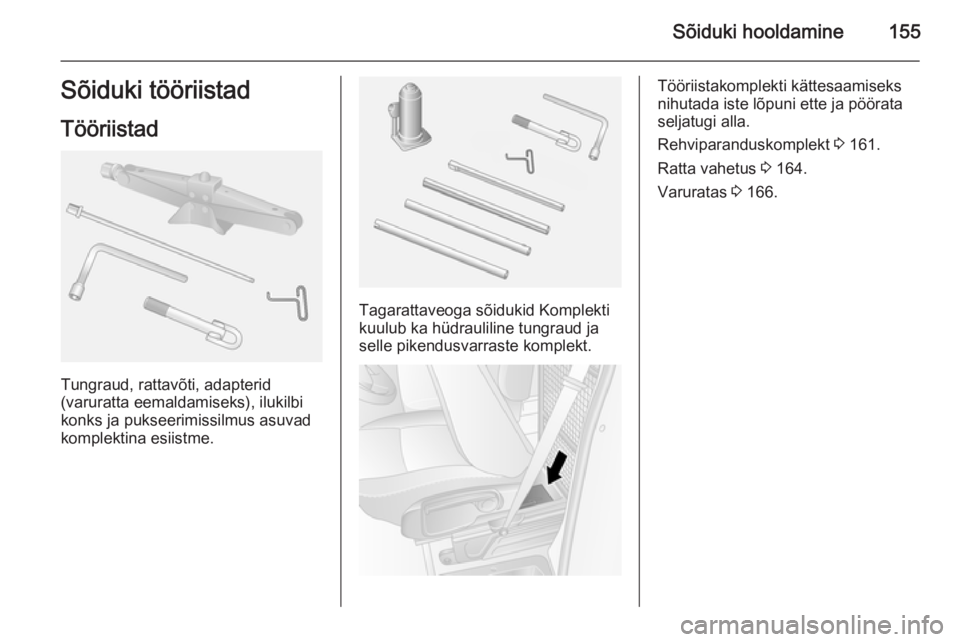

Sõiduki hooldamine155Sõiduki tööriistad
Tööriistad
Tungraud, rattavõti, adapterid
(varuratta eemaldamiseks), ilukilbi
konks ja pukseerimissilmus asuvad komplektina esiistme.
Tagarattaveoga sõidukid Komplekti
kuulub ka hüdrauliline tungraud ja
selle pikendusvarraste komplekt.
Tööriistakomplekti kättesaamiseks
nihutada iste lõpuni ette ja pöörata
seljatugi alla.
Rehviparanduskomplekt 3 161.
Ratta vahetus 3 164.
Varuratas 3 166.

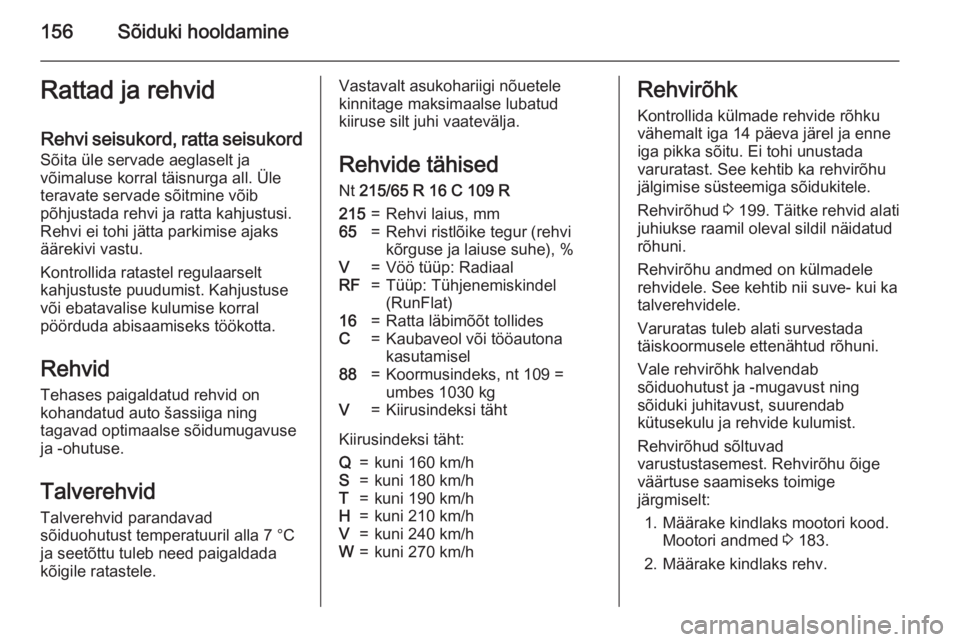

156Sõiduki hooldamineRattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks
äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks töökotta.
RehvidTehases paigaldatud rehvid on
kohandatud auto šassiiga ning
tagavad optimaalse sõidumugavuse
ja -ohutuse.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.Vastavalt asukohariigi nõuetele
kinnitage maksimaalse lubatud
kiiruse silt juhi vaatevälja.
Rehvide tähised
Nt 215/65 R 16 C 109 R215=Rehvi laius, mm65=Rehvi ristlõike tegur (rehvi
kõrguse ja laiuse suhe), %V=Vöö tüüp: RadiaalRF=Tüüp: Tühjenemiskindel
(RunFlat)16=Ratta läbimõõt tollidesC=Kaubaveol või tööautona
kasutamisel88=Koormusindeks, nt 109 =
umbes 1030 kgV=Kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/hRehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhud 3 199 . Täitke rehvid alati
juhiukse raamil oleval sildil näidatud
rõhuni.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 183.
2. Määrake kindlaks rehv.

Sõiduki hooldamine157

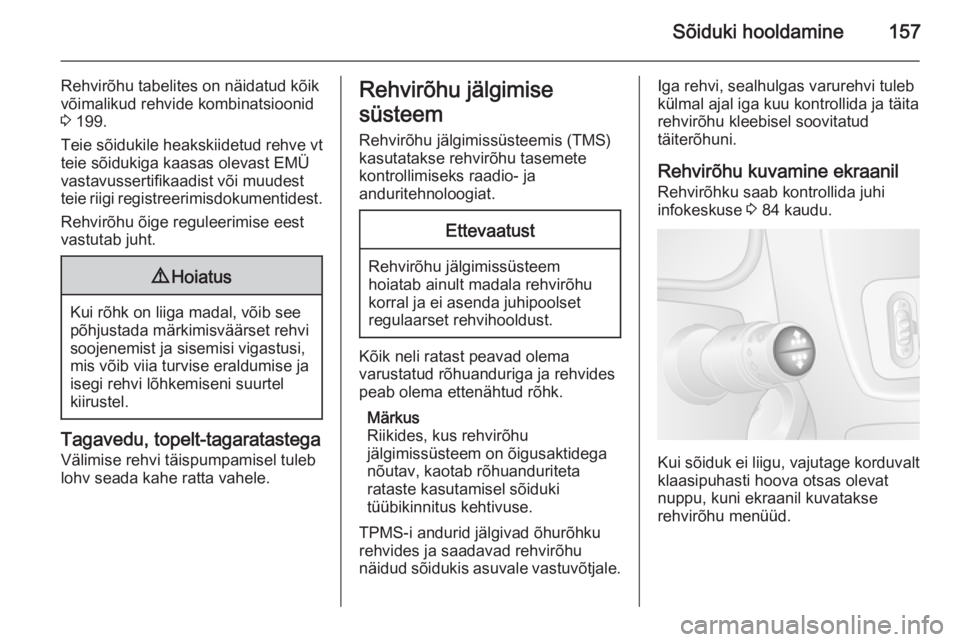

Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 199.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Tagavedu, topelt-tagaratastega
Välimise rehvi täispumpamisel tuleb
lohv seada kahe ratta vahele.
Rehvirõhu jälgimise
süsteem
Rehvirõhu jälgimissüsteemis (TMS)
kasutatakse rehvirõhu tasemete
kontrollimiseks raadio- ja
anduritehnoloogiat.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
TPMS-i andurid jälgivad õhurõhku
rehvides ja saadavad rehvirõhu
näidud sõidukis asuvale vastuvõtjale.
Iga rehvi, sealhulgas varurehvi tuleb
külmal ajal iga kuu kontrollida ja täita
rehvirõhu kleebisel soovitatud
täiterõhuni.
Rehvirõhu kuvamine ekraanil Rehvirõhku saab kontrollida juhi
infokeskuse 3 84 kaudu.
Kui sõiduk ei liigu, vajutage korduvalt
klaasipuhasti hoova otsas olevat
nuppu, kuni ekraanil kuvatakse
rehvirõhu menüüd.

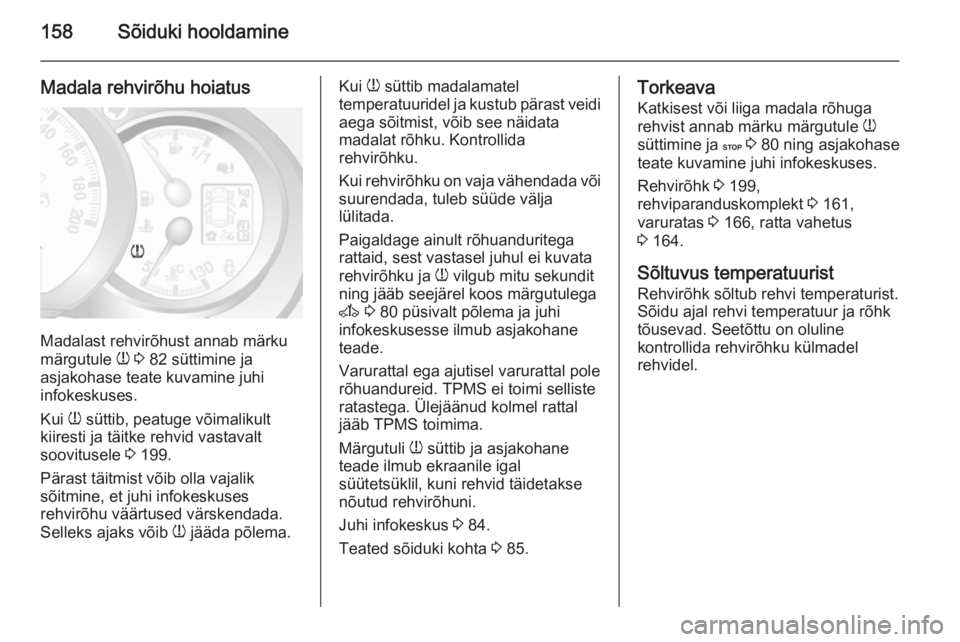

158Sõiduki hooldamine
Madala rehvirõhu hoiatus
Madalast rehvirõhust annab märku
märgutule w 3 82 süttimine ja
asjakohase teate kuvamine juhi
infokeskuses.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 199.
Pärast täitmist võib olla vajalik
sõitmine, et juhi infokeskuses
rehvirõhu väärtused värskendada.
Selleks ajaks võib w jääda põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast veidi
aega sõitmist, võib see näidata
madalat rõhku. Kontrollida
rehvirõhku.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, sest vastasel juhul ei kuvata
rehvirõhku ja w vilgub mitu sekundit
ning jääb seejärel koos märgutulega
A 3 80 püsivalt põlema ja juhi
infokeskusesse ilmub asjakohane
teade.
Varurattal ega ajutisel varurattal pole
rõhuandureid. TPMS ei toimi selliste
ratastega. Ülejäänud kolmel rattal
jääb TPMS toimima.
Märgutuli w süttib ja asjakohane
teade ilmub ekraanile igal
süütetsüklil, kuni rehvid täidetakse
nõutud rehvirõhuni.
Juhi infokeskus 3 84.
Teated sõiduki kohta 3 85.Torkeava
Katkisest või liiga madala rõhuga
rehvist annab märku märgutule w
süttimine ja C 3 80 ning asjakohase
teate kuvamine juhi infokeskuses.
Rehvirõhk 3 199,
rehviparanduskomplekt 3 161,
varuratas 3 166, ratta vahetus
3 164.
Sõltuvus temperatuurist Rehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad. Seetõttu on oluline
kontrollida rehvirõhku külmadel
rehvidel.
