2015 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

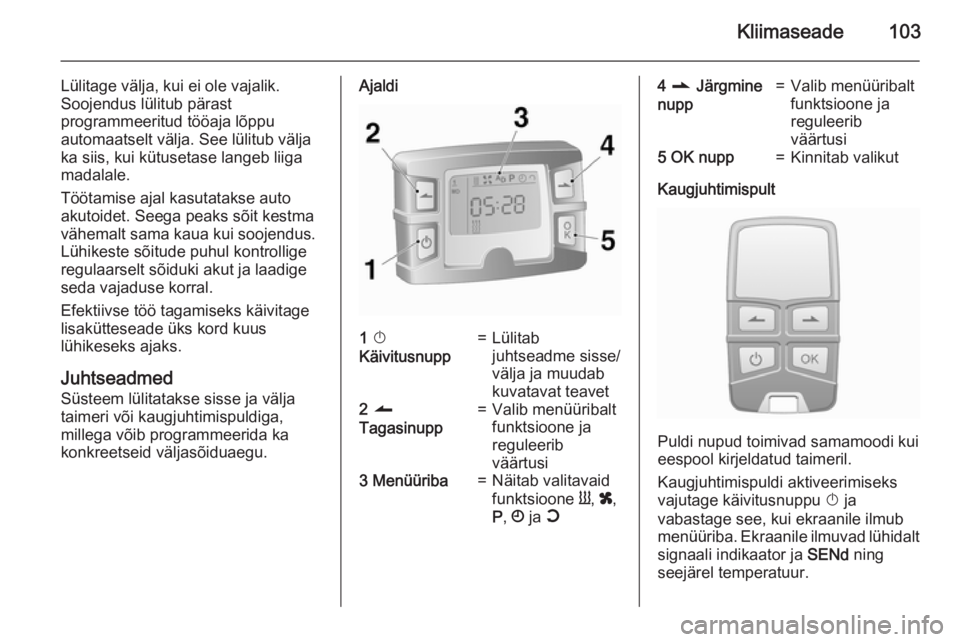

Kliimaseade103
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed
Süsteem lülitatakse sisse ja välja
taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.Ajaldi1 X
Käivitusnupp=Lülitab
juhtseadme sisse/
välja ja muudab
kuvatavat teavet2 q
Tagasinupp=Valib menüüribalt
funktsioone ja
reguleerib
väärtusi3 Menüüriba=Näitab valitavaid
funktsioone Y, x ,
P , Ö ja Y4 r Järgmine
nupp=Valib menüüribalt
funktsioone ja
reguleerib
väärtusi5 OK nupp=Kinnitab valikut
Kaugjuhtimispult
Puldi nupud toimivad samamoodi kui
eespool kirjeldatud taimeril.
Kaugjuhtimispuldi aktiveerimiseks
vajutage käivitusnuppu X ja
vabastage see, kui ekraanile ilmub
menüüriba. Ekraanile ilmuvad lühidalt
signaali indikaator ja SENd ning
seejärel temperatuur.

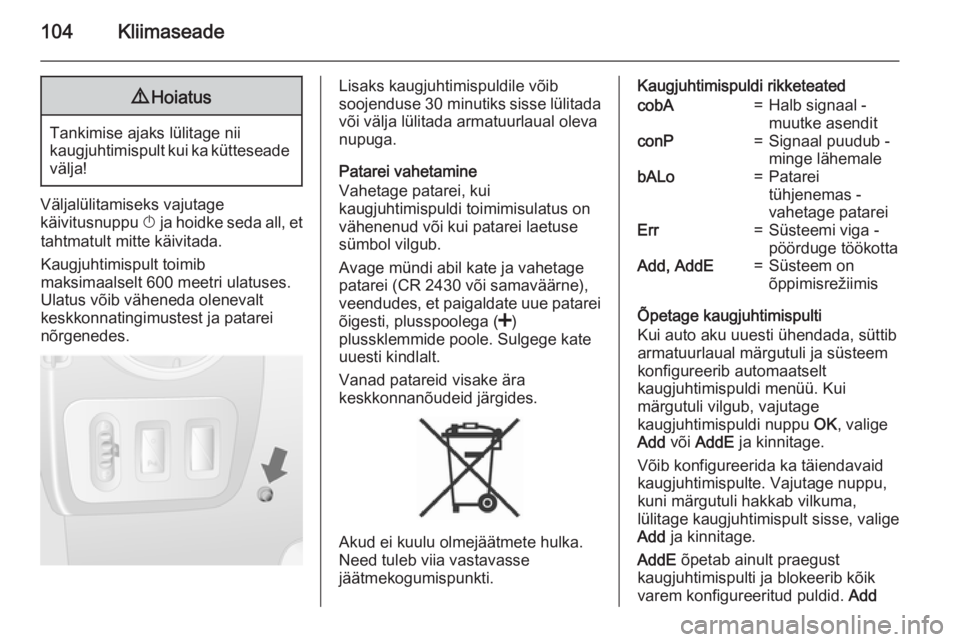

104Kliimaseade9Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Väljalülitamiseks vajutage
käivitusnuppu X ja hoidke seda all, et
tahtmatult mitte käivitada.
Kaugjuhtimispult toimib
maksimaalselt 600 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.
Lisaks kaugjuhtimispuldile võib
soojenduse 30 minutiks sisse lülitada
või välja lülitada armatuurlaual oleva
nupuga.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage mündi abil kate ja vahetage
patarei (CR 2430 või samaväärne),
veendudes, et paigaldate uue patarei
õigesti, plusspoolega ( <)
plussklemmide poole. Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Kaugjuhtimispuldi rikketeatedcobA=Halb signaal -
muutke asenditconP=Signaal puudub -
minge lähemalebALo=Patarei
tühjenemas -
vahetage patareiErr=Süsteemi viga -
pöörduge töökottaAdd, AddE=Süsteem on
õppimisrežiimis
Õpetage kaugjuhtimispulti
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui
märgutuli vilgub, vajutage
kaugjuhtimispuldi nuppu OK, valige
Add või AddE ja kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik varem konfigureeritud puldid. Add

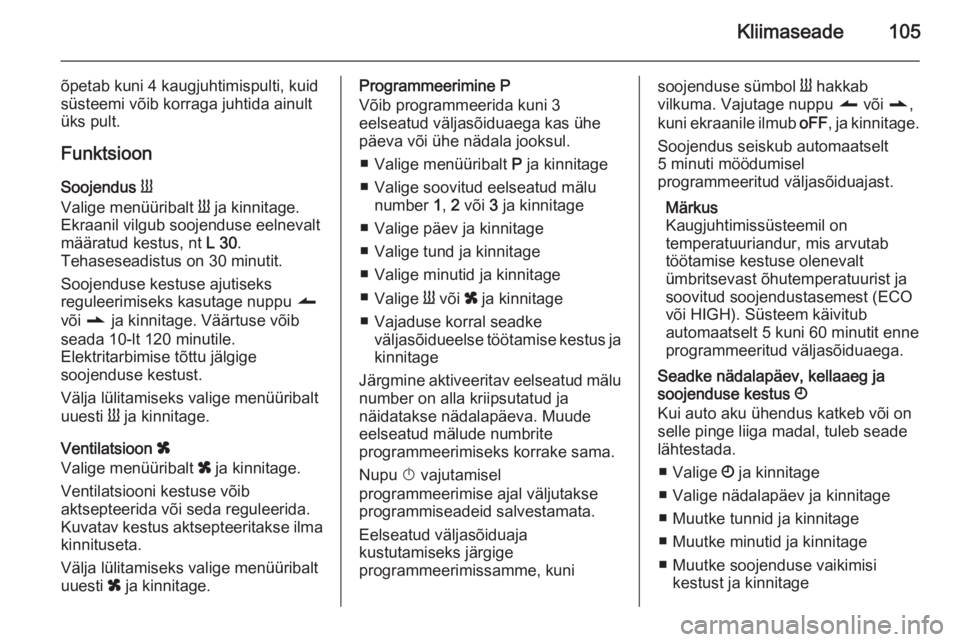

Kliimaseade105
õpetab kuni 4 kaugjuhtimispulti, kuid
süsteemi võib korraga juhtida ainult üks pult.
Funktsioon
Soojendus Y
Valige menüüribalt Y ja kinnitage.
Ekraanil vilgub soojenduse eelnevalt
määratud kestus, nt L 30.
Tehaseseadistus on 30 minutit.
Soojenduse kestuse ajutiseks
reguleerimiseks kasutage nuppu q
või r ja kinnitage. Väärtuse võib
seada 10-lt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja kinnitage.
Ventilatsioon x
Valige menüüribalt x ja kinnitage.
Ventilatsiooni kestuse võib
aktsepteerida või seda reguleerida.
Kuvatav kestus aktsepteeritakse ilma
kinnituseta.
Välja lülitamiseks valige menüüribalt
uuesti x ja kinnitage.Programmeerimine P
Võib programmeerida kuni 3
eelseatud väljasõiduaega kas ühe
päeva või ühe nädala jooksul.
■ Valige menüüribalt P ja kinnitage
■ Valige soovitud eelseatud mälu number 1, 2 või 3 ja kinnitage
■ Valige päev ja kinnitage
■ Valige tund ja kinnitage
■ Valige minutid ja kinnitage
■ Valige Y või x ja kinnitage
■ Vajaduse korral seadke väljasõidueelse töötamise kestus ja
kinnitage
Järgmine aktiveeritav eelseatud mälu number on alla kriipsutatud ja
näidatakse nädalapäeva. Muude
eelseatud mälude numbrite
programmeerimiseks korrake sama.
Nupu X vajutamisel
programmeerimise ajal väljutakse
programmiseadeid salvestamata.
Eelseatud väljasõiduaja
kustutamiseks järgige
programmeerimissamme, kunisoojenduse sümbol Y hakkab
vilkuma. Vajutage nuppu q või r,
kuni ekraanile ilmub oFF, ja kinnitage.
Soojendus seiskub automaatselt
5 minuti möödumisel
programmeeritud väljasõiduajast.
Märkus
Kaugjuhtimissüsteemil on
temperatuuriandur, mis arvutab
töötamise kestuse olenevalt
ümbritsevast õhutemperatuurist ja
soovitud soojendustasemest (ECO või HIGH). Süsteem käivitub
automaatselt 5 kuni 60 minutit enne
programmeeritud väljasõiduaega.
Seadke nädalapäev, kellaaeg ja
soojenduse kestus Ö
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.
■ Valige Ö ja kinnitage
■ Valige nädalapäev ja kinnitage
■ Muutke tunnid ja kinnitage
■ Muutke minutid ja kinnitage
■ Muutke soojenduse vaikimisi kestust ja kinnitage

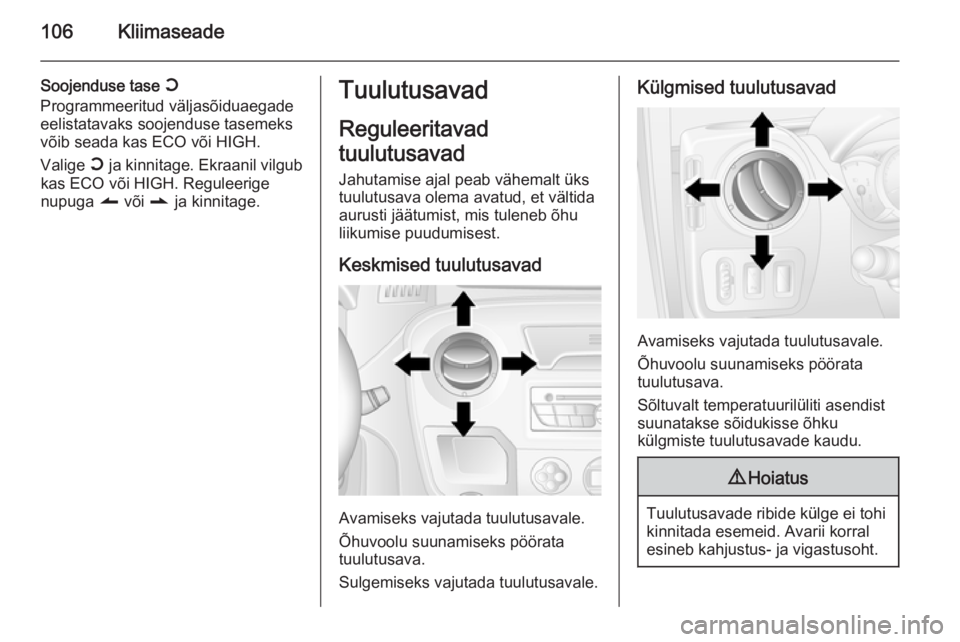

106Kliimaseade
Soojenduse tase Y
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada kas ECO või HIGH.
Valige Y ja kinnitage. Ekraanil vilgub
kas ECO või HIGH. Reguleerige
nupuga q või r ja kinnitage.Tuulutusavad
Reguleeritavad
tuulutusavad
Jahutamise ajal peab vähemalt üks
tuulutusava olema avatud, et vältida
aurusti jäätumist, mis tuleneb õhu
liikumise puudumisest.
Keskmised tuulutusavad
Avamiseks vajutada tuulutusavale.
Õhuvoolu suunamiseks pöörata
tuulutusava.
Sulgemiseks vajutada tuulutusavale.
Külgmised tuulutusavad
Avamiseks vajutada tuulutusavale.
Õhuvoolu suunamiseks pöörata
tuulutusava.
Sõltuvalt temperatuurilüliti asendist
suunatakse sõidukisse õhku
külgmiste tuulutusavade kaudu.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.

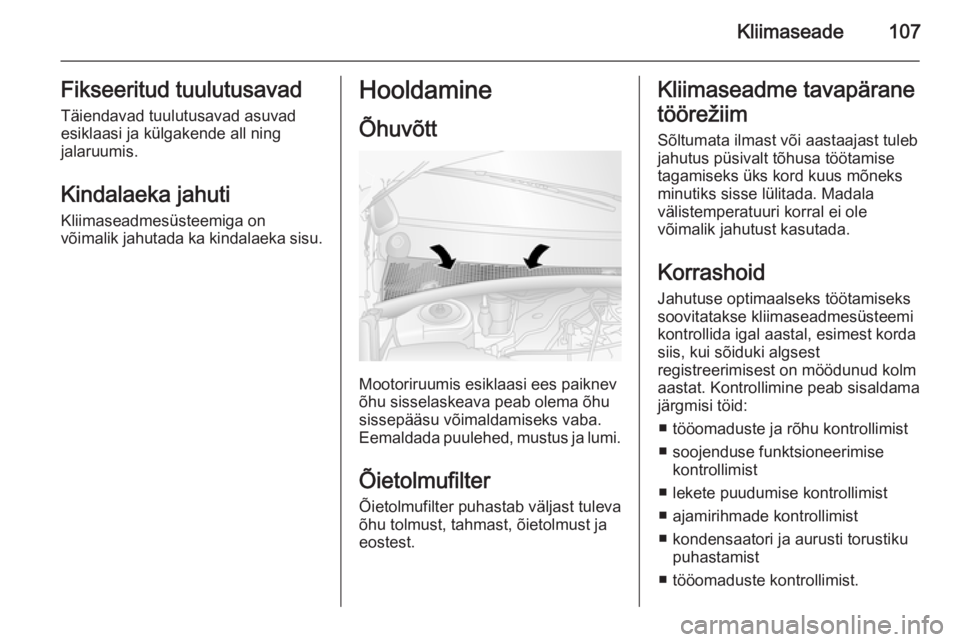

Kliimaseade107Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja külgakende all ning
jalaruumis.
Kindalaeka jahuti
Kliimaseadmesüsteemiga on
võimalik jahutada ka kindalaeka sisu.Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Õietolmufilter puhastab väljast tuleva
õhu tolmust, tahmast, õietolmust ja
eostest.
Kliimaseadme tavapärane
töörežiim Sõltumata ilmast või aastaajast tulebjahutus püsivalt tõhusa töötamise
tagamiseks üks kord kuus mõneks
minutiks sisse lülitada. Madala
välistemperatuuri korral ei ole
võimalik jahutust kasutada.
Korrashoid Jahutuse optimaalseks töötamiseks
soovitatakse kliimaseadmesüsteemi
kontrollida igal aastal, esimest korda
siis, kui sõiduki algsest
registreerimisest on möödunud kolm aastat. Kontrollimine peab sisaldama
järgmisi töid:
■ tööomaduste ja rõhu kontrollimist
■ soojenduse funktsioneerimise kontrollimist
■ lekete puudumise kontrollimist
■ ajamirihmade kontrollimist
■ kondensaatori ja aurusti torustiku puhastamist
■ tööomaduste kontrollimist.

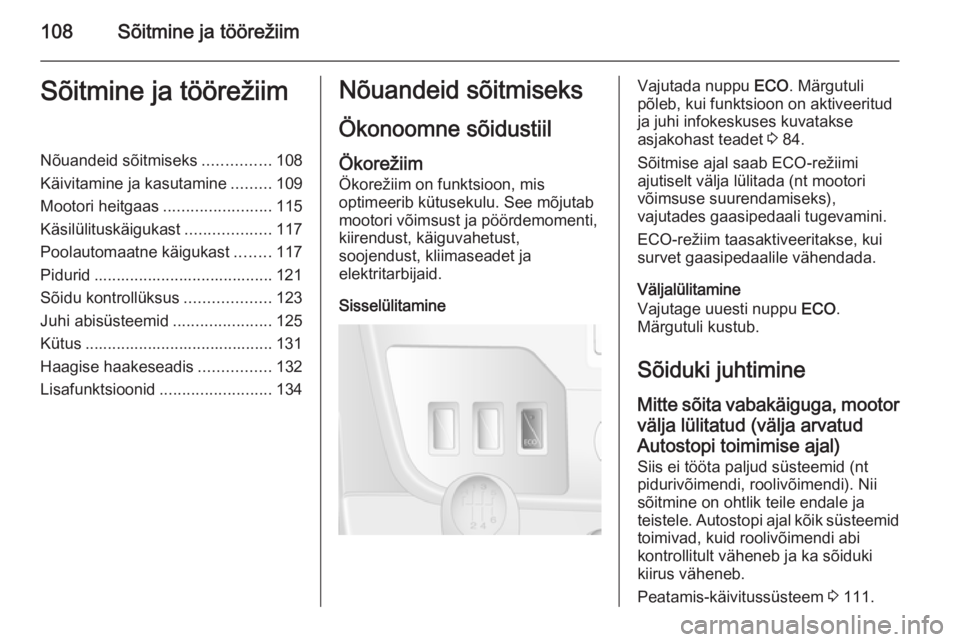

108Sõitmine ja töörežiimSõitmine ja töörežiimNõuandeid sõitmiseks...............108
Käivitamine ja kasutamine .........109
Mootori heitgaas ........................115
Käsilülituskäigukast ...................117
Poolautomaatne käigukast ........117
Pidurid ........................................ 121
Sõidu kontrollüksus ...................123
Juhi abisüsteemid ......................125
Kütus .......................................... 131
Haagise haakeseadis ................132
Lisafunktsioonid .........................134Nõuandeid sõitmiseks
Ökonoomne sõidustiil Ökorežiim
Ökorežiim on funktsioon, mis
optimeerib kütusekulu. See mõjutab
mootori võimsust ja pöördemomenti,
kiirendust, käiguvahetust,
soojendust, kliimaseadet ja
elektritarbijaid.
SisselülitamineVajutada nuppu ECO. Märgutuli
põleb, kui funktsioon on aktiveeritud
ja juhi infokeskuses kuvatakse
asjakohast teadet 3 84.
Sõitmise ajal saab ECO-režiimi
ajutiselt välja lülitada (nt mootori
võimsuse suurendamiseks),
vajutades gaasipedaali tugevamini.
ECO-režiim taasaktiveeritakse, kui
survet gaasipedaalile vähendada.
Väljalülitamine
Vajutage uuesti nuppu ECO.
Märgutuli kustub.
Sõiduki juhtimine
Mitte sõita vabakäiguga, mootor välja lülitatud (välja arvatud
Autostopi toimimise ajal)
Siis ei tööta paljud süsteemid (nt
pidurivõimendi, roolivõimendi). Nii
sõitmine on ohtlik teile endale ja
teistele. Autostopi ajal kõik süsteemid
toimivad, kuid roolivõimendi abi
kontrollitult väheneb ja ka sõiduki kiirus väheneb.
Peatamis-käivitussüsteem 3 111.

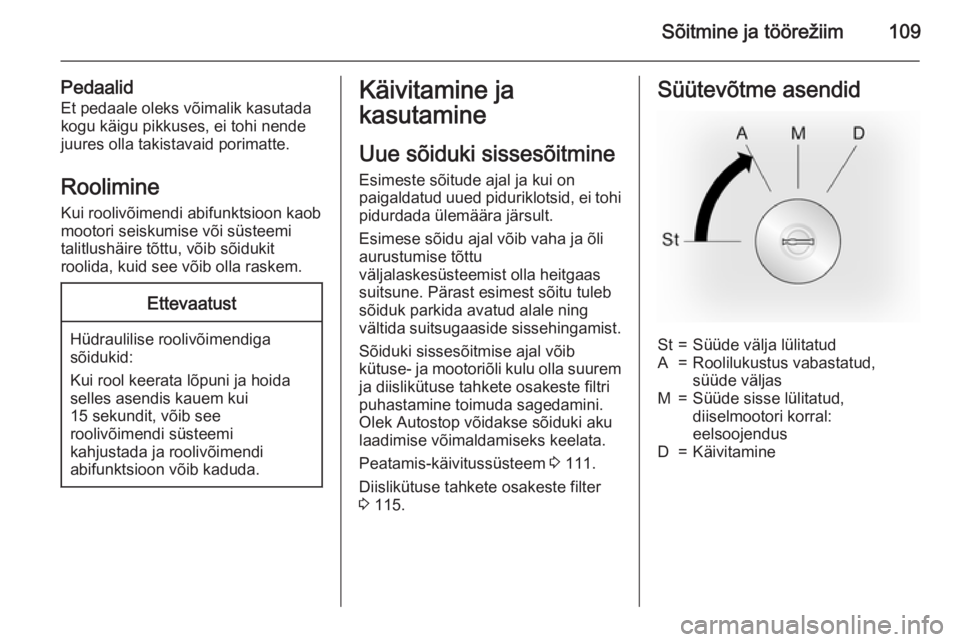

Sõitmine ja töörežiim109
PedaalidEt pedaale oleks võimalik kasutada
kogu käigu pikkuses, ei tohi nende
juures olla takistavaid porimatte.
Roolimine Kui roolivõimendi abifunktsioon kaobmootori seiskumise või süsteemi
talitlushäire tõttu, võib sõidukit
roolida, kuid see võib olla raskem.Ettevaatust
Hüdraulilise roolivõimendiga
sõidukid:
Kui rool keerata lõpuni ja hoida selles asendis kauem kui
15 sekundit, võib see
roolivõimendi süsteemi
kahjustada ja roolivõimendi
abifunktsioon võib kaduda.
Käivitamine ja
kasutamine
Uue sõiduki sissesõitmine Esimeste sõitude ajal ja kui on
paigaldatud uued piduriklotsid, ei tohi
pidurdada ülemäära järsult.
Esimese sõidu ajal võib vaha ja õli
aurustumise tõttu
väljalaskesüsteemist olla heitgaas
suitsune. Pärast esimest sõitu tuleb
sõiduk parkida avatud alale ning
vältida suitsugaaside sissehingamist.
Sõiduki sissesõitmise ajal võib
kütuse- ja mootoriõli kulu olla suurem
ja diislikütuse tahkete osakeste filtri
puhastamine toimuda sagedamini.
Olek Autostop võidakse sõiduki aku
laadimise võimaldamiseks keelata.
Peatamis-käivitussüsteem 3 111.
Diislikütuse tahkete osakeste filter
3 115.Süütevõtme asendidSt=Süüde välja lülitatudA=Roolilukustus vabastatud,
süüde väljasM=Süüde sisse lülitatud,
diiselmootori korral:
eelsoojendusD=Käivitamine

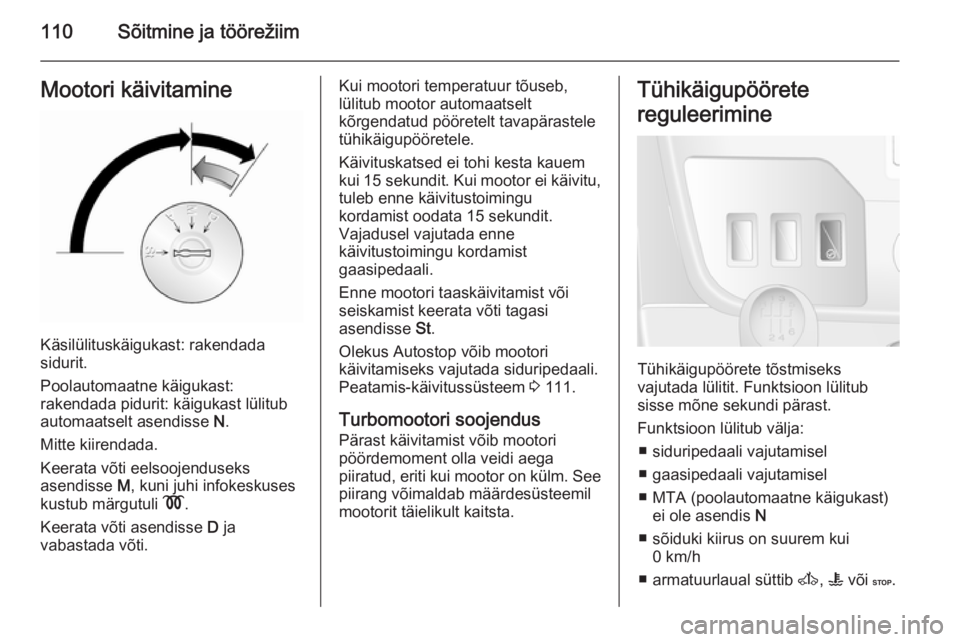

110Sõitmine ja töörežiimMootori käivitamine
Käsilülituskäigukast: rakendada
sidurit.
Poolautomaatne käigukast:
rakendada pidurit: käigukast lülitub
automaatselt asendisse N.
Mitte kiirendada.
Keerata võti eelsoojenduseks
asendisse M, kuni juhi infokeskuses
kustub märgutuli N.
Keerata võti asendisse D ja
vabastada võti.
Kui mootori temperatuur tõuseb,
lülitub mootor automaatselt
kõrgendatud pööretelt tavapärastele
tühikäigupööretele.
Käivituskatsed ei tohi kesta kauem
kui 15 sekundit . Kui mootor ei käivitu,
tuleb enne käivitustoimingu
kordamist oodata 15 sekundit.
Vajadusel vajutada enne
käivitustoimingu kordamist
gaasipedaali.
Enne mootori taaskäivitamist või seiskamist keerata võti tagasi
asendisse St.
Olekus Autostop võib mootori
käivitamiseks vajutada siduripedaali.
Peatamis-käivitussüsteem 3 111.
Turbomootori soojendus
Pärast käivitamist võib mootori
pöördemoment olla veidi aega
piiratud, eriti kui mootor on külm. See
piirang võimaldab määrdesüsteemil
mootorit täielikult kaitsta.Tühikäigupöörete
reguleerimine
Tühikäigupöörete tõstmiseks
vajutada lülitit. Funktsioon lülitub
sisse mõne sekundi pärast.
Funktsioon lülitub välja: ■ siduripedaali vajutamisel
■ gaasipedaali vajutamisel
■ MTA (poolautomaatne käigukast) ei ole asendis N
■ sõiduki kiirus on suurem kui 0 km/h
■ armatuurlaual süttib A, W või C.
