2015 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine143
Asetada kogumisnõu filtrikorpuse
alla. Vee väljalaskmiseks keerata
filtrikaanel ja filtri alumises osas
olevad rihvelkruvid umbes ühe
pöörde võrra lahti.
Filter tühjeneb veest sellel hetkel, kui
diislikütus hakkab rihvelkruvi alt välja
voolama. Keerata kaks kruvi uuesti
kinni.
Kui sõidukit kasutatakse äärmuslikes
tingimustes, tuleb diislikütuse filtrit
kontrollida lühema ajavahemiku
jooksul.Õhu väljalaskmine
diislikütuse süsteemist
Kui kütusepaagil on lastud täiesti
tühjaks minna, tuleb
diislikütusesüsteemist õhk välja lasta.
Täita paak kütusega ja toimida
alljärgnevalt.
1. Kütuse kogumiseks asetada kütusefiltri tuulutuskruvi alla sobivmahuti.
2. Keerata tuulutuskruvi (näidatud noolega) ühe pöörde võrra lahti.
3. Kasutada vahe-kütusepumpaaeglaselt ja pidevalt käsitsi, kuni
lahtikeeratud tuulutuskruvist
väljuvas kütuses ei ole enam
õhumulle.
4. Keerata tuulutuskruvi uuesti kinni.
Kui mootorit ei õnnestu mitme
õhueemaldamiskatse järel käivitada,
pöörduda abi saamiseks
hooldustöökotta.
Klaasipuhasti harja
vahetamine
Esiklaasipuhasti harjad

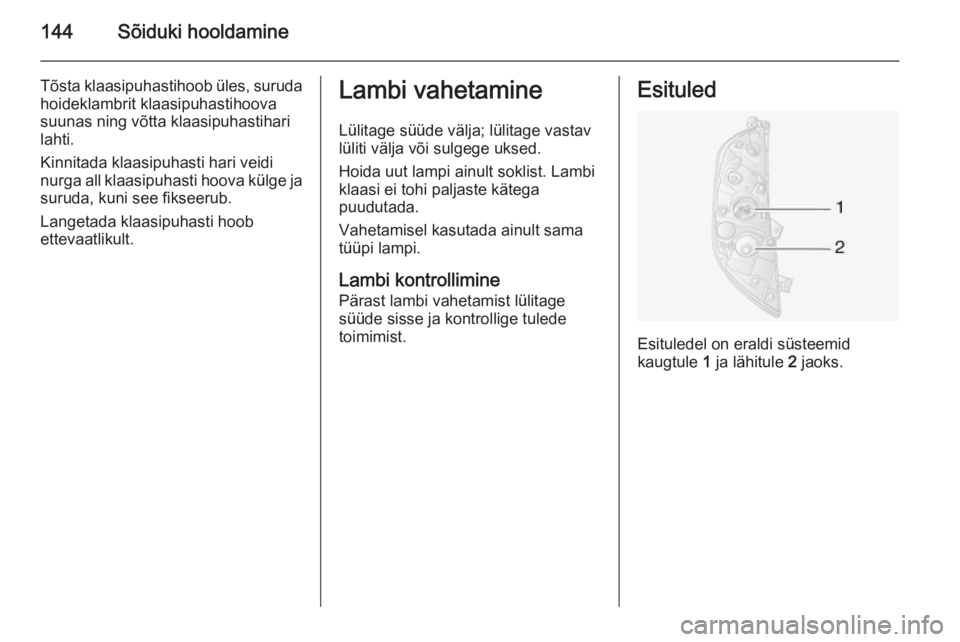

144Sõiduki hooldamine
Tõsta klaasipuhastihoob üles, suruda
hoideklambrit klaasipuhastihoova
suunas ning võtta klaasipuhastihari
lahti.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.Lambi vahetamine
Lülitage süüde välja; lülitage vastav
lüliti välja või sulgege uksed.
Hoida uut lampi ainult soklist. Lambi klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama tüüpi lampi.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.Esituled
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.

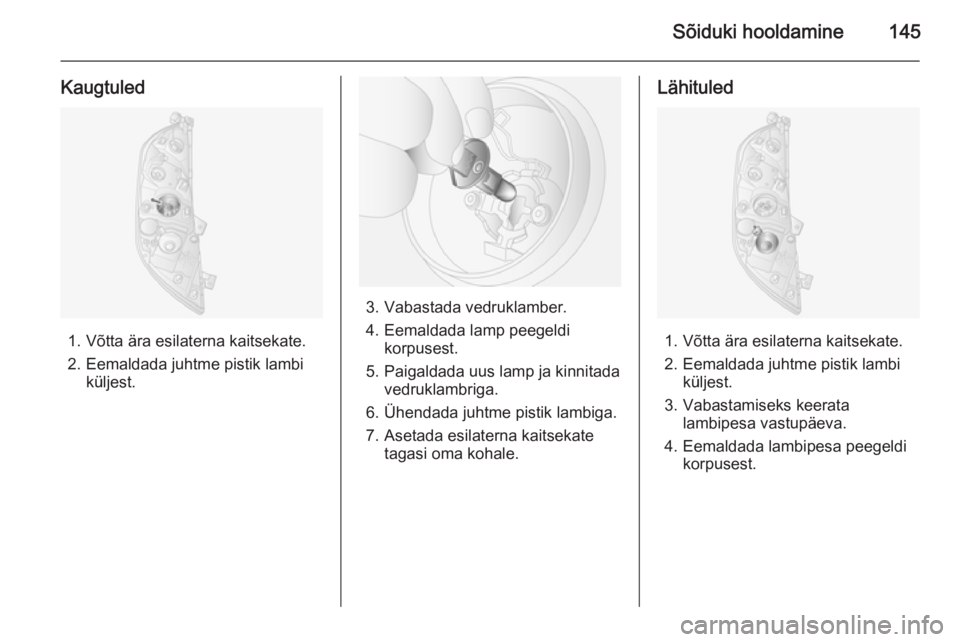

Sõiduki hooldamine145
Kaugtuled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastada vedruklamber.
4. Eemaldada lamp peegeldi korpusest.
5. Paigaldada uus lamp ja kinnitada vedruklambriga.
6. Ühendada juhtme pistik lambiga.
7. Asetada esilaterna kaitsekate tagasi oma kohale.
Lähituled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.

146Sõiduki hooldamine

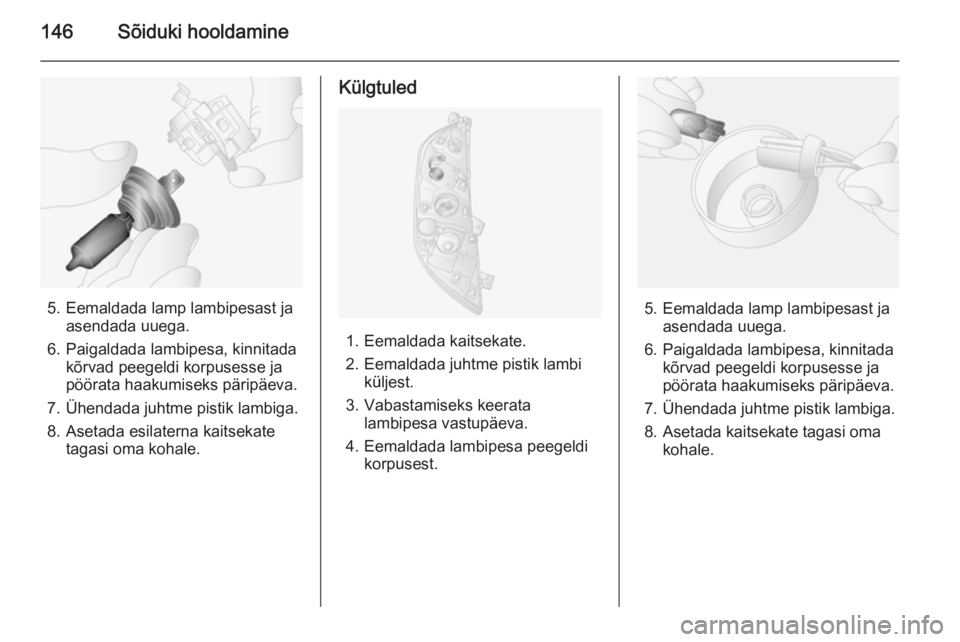

5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada esilaterna kaitsekate tagasi oma kohale.
Külgtuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

Sõiduki hooldamine147Kohanduvad esituled
Kurvituli
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kurvituli 3 asub sõidutulede vahel.
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Udulaternad
Lambid tuleb lasta vahetada
hooldustöökojas.
Eesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.

148Sõiduki hooldamine
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

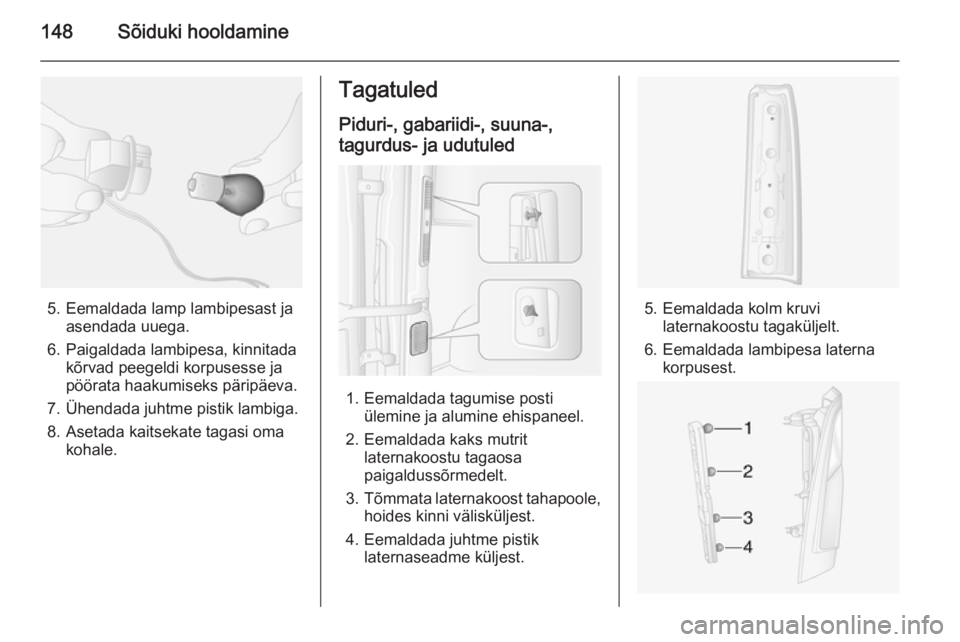

Tagatuled
Piduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada kolm kruvi laternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.

Sõiduki hooldamine149

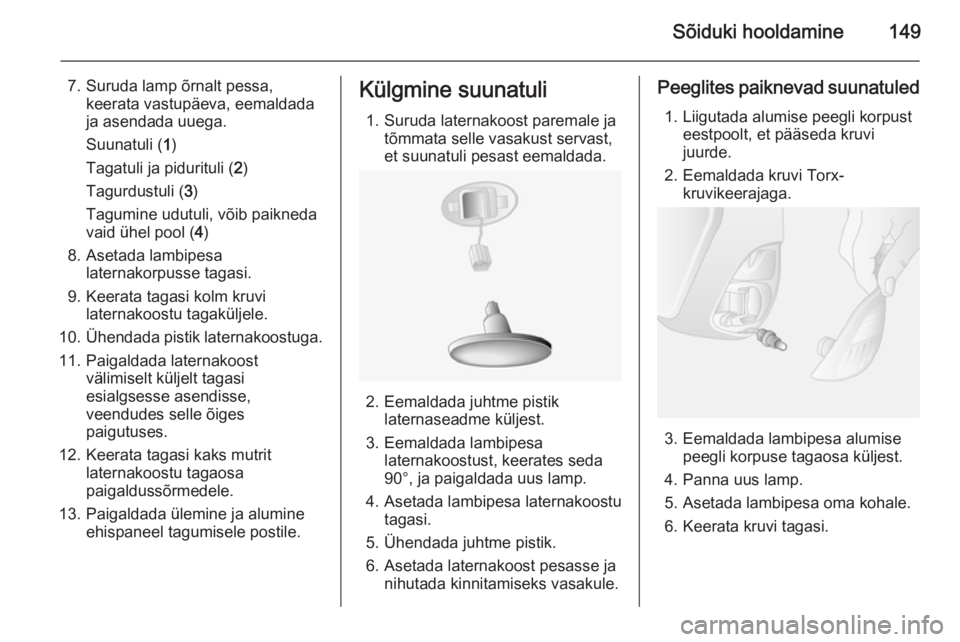

7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.Külgmine suunatuli
1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Ühendada juhtme pistik.
6. Asetada laternakoost pesasse ja nihutada kinnitamiseks vasakule.
Peeglites paiknevad suunatuled
1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Asetada lambipesa oma kohale. 6. Keerata kruvi tagasi.

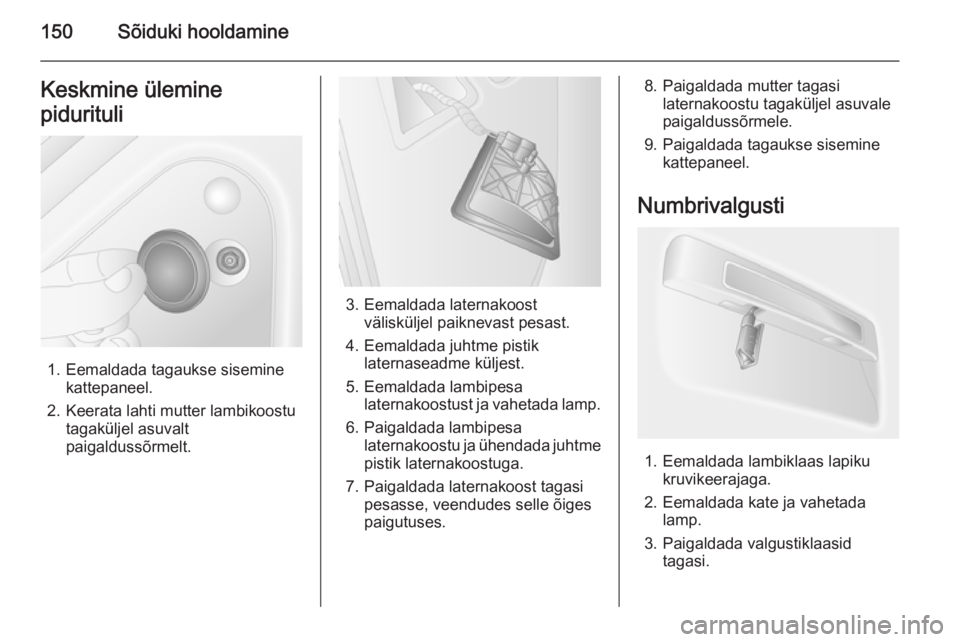

150Sõiduki hooldamineKeskmine ülemine
pidurituli
1. Eemaldada tagaukse sisemine kattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrivalgusti
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Eemaldada kate ja vahetada lamp.
3. Paigaldada valgustiklaasid tagasi.
