Stauraum63
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Fahrradträger montieren
Den Träger an der Rückseite ( 1) an‐
heben und nach hinten ziehen.
Den Träger ( 2) nach oben klappen.

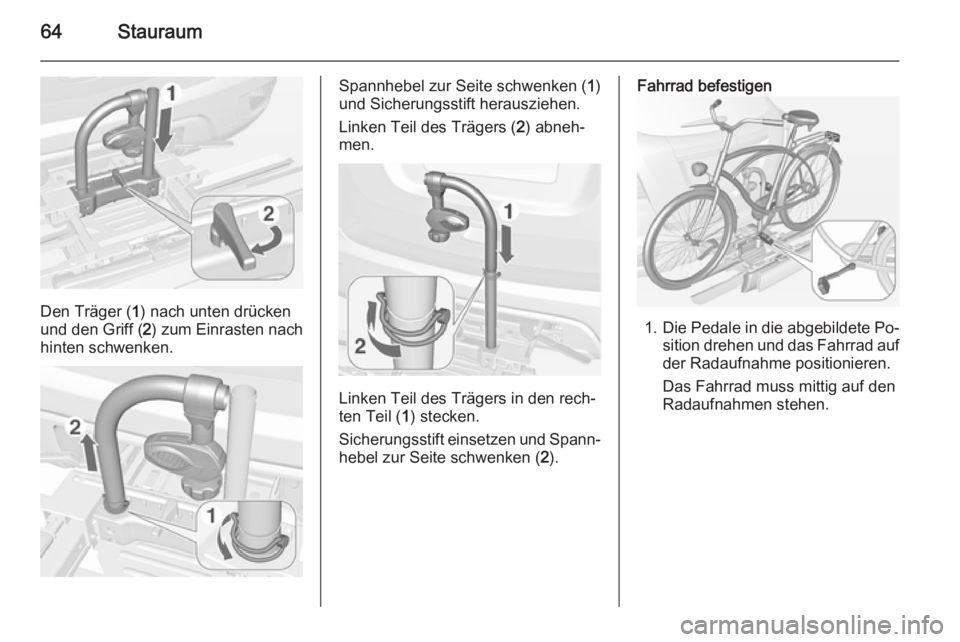

64Stauraum
Den Träger (1) nach unten drücken
und den Griff ( 2) zum Einrasten nach
hinten schwenken.
Spannhebel zur Seite schwenken ( 1)
und Sicherungsstift herausziehen.
Linken Teil des Trägers ( 2) abneh‐
men.
Linken Teil des Trägers in den rech‐
ten Teil ( 1) stecken.
Sicherungsstift einsetzen und Spann‐
hebel zur Seite schwenken ( 2).
Fahrrad befestigen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der Radaufnahme positionieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.

Stauraum65
2. Die kurze Halterung am Fahrrad‐rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn dre‐
hen.
3. Beide Fahrradreifen mit Spann‐ bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Beim Transport von mehreren Fahr‐
rädern muss das Anbaustück fixiert
werden.
1. Das Anbaustück wie abgebildet am Heckträgersystem anbringen.
2. Den Hebel ( 1) nach vorne drehen
und halten, dann das Anbaustück
( 2 ) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.

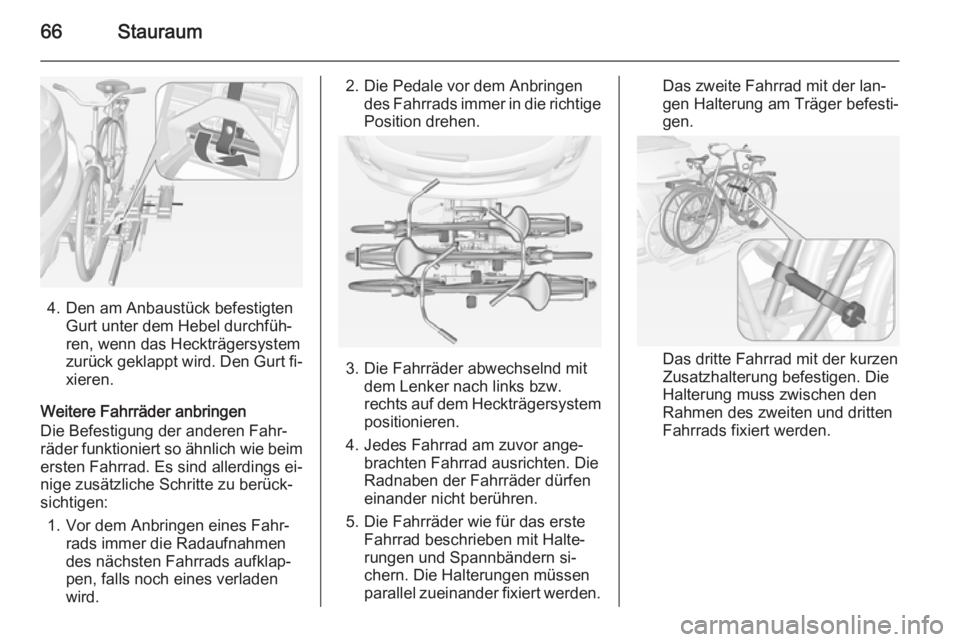

66Stauraum
4. Den am Anbaustück befestigtenGurt unter dem Hebel durchfüh‐
ren, wenn das Heckträgersystem zurück geklappt wird. Den Gurt fi‐ xieren.
Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim
ersten Fahrrad. Es sind allerdings ei‐
nige zusätzliche Schritte zu berück‐
sichtigen:
1. Vor dem Anbringen eines Fahr‐ rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
2. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.
3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
4. Jedes Fahrrad am zuvor ange‐ brachten Fahrrad ausrichten. Die
Radnaben der Fahrräder dürfen
einander nicht berühren.
5. Die Fahrräder wie für das erste Fahrrad beschrieben mit Halte‐
rungen und Spannbändern si‐
chern. Die Halterungen müssen
parallel zueinander fixiert werden.
Das zweite Fahrrad mit der lan‐
gen Halterung am Träger befesti‐
gen.
Das dritte Fahrrad mit der kurzen
Zusatzhalterung befestigen. Die
Halterung muss zwischen den
Rahmen des zweiten und dritten
Fahrrads fixiert werden.

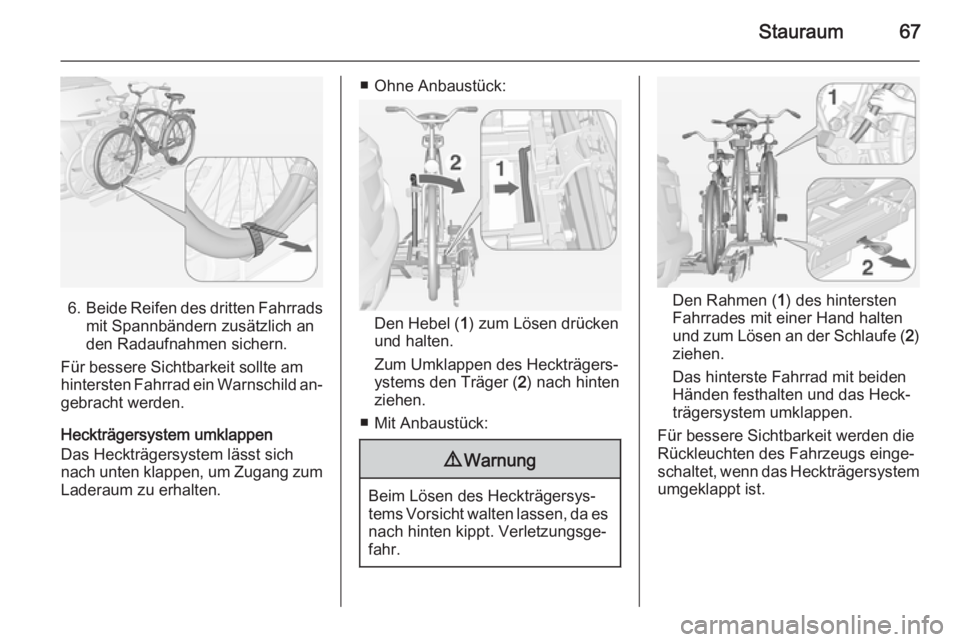

Stauraum67
6.Beide Reifen des dritten Fahrrads
mit Spannbändern zusätzlich an
den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum
Laderaum zu erhalten.
■ Ohne Anbaustück:
Den Hebel ( 1) zum Lösen drücken
und halten.
Zum Umklappen des Heckträgers‐
ystems den Träger ( 2) nach hinten
ziehen.
■ Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen ( 1) des hintersten
Fahrrades mit einer Hand halten
und zum Lösen an der Schlaufe ( 2)
ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐
trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.

68Stauraum9Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des Fahrrads vom Heckträgersystem
entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel ( 1) nach vorne drehen
und halten.
4. Das Anbaustück ( 2) hinten anhe‐
ben und entfernen.
Fahrradträger abmontieren
Spannhebel zur Seite schwenken ( 1)
und Sicherungsstift herausziehen.
Oberen Teil des Trägers ( 2) entfer‐
nen.

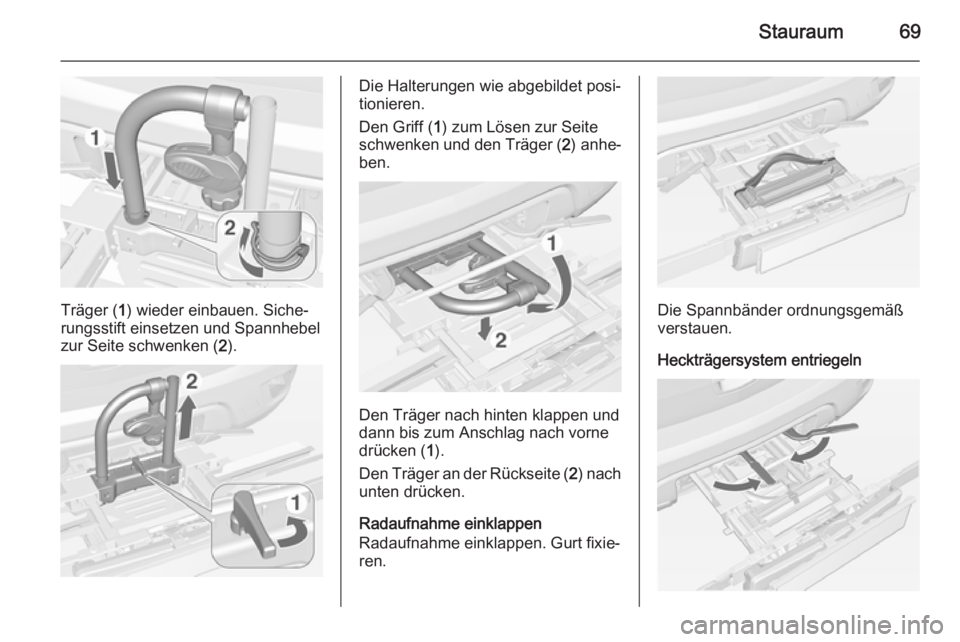

Stauraum69
Träger (1) wieder einbauen. Siche‐
rungsstift einsetzen und Spannhebel
zur Seite schwenken ( 2).
Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff ( 1) zum Lösen zur Seite
schwenken und den Träger ( 2) anhe‐
ben.
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken ( 1).
Den Träger an der Rückseite ( 2) nach
unten drücken.
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixie‐
ren.
Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln

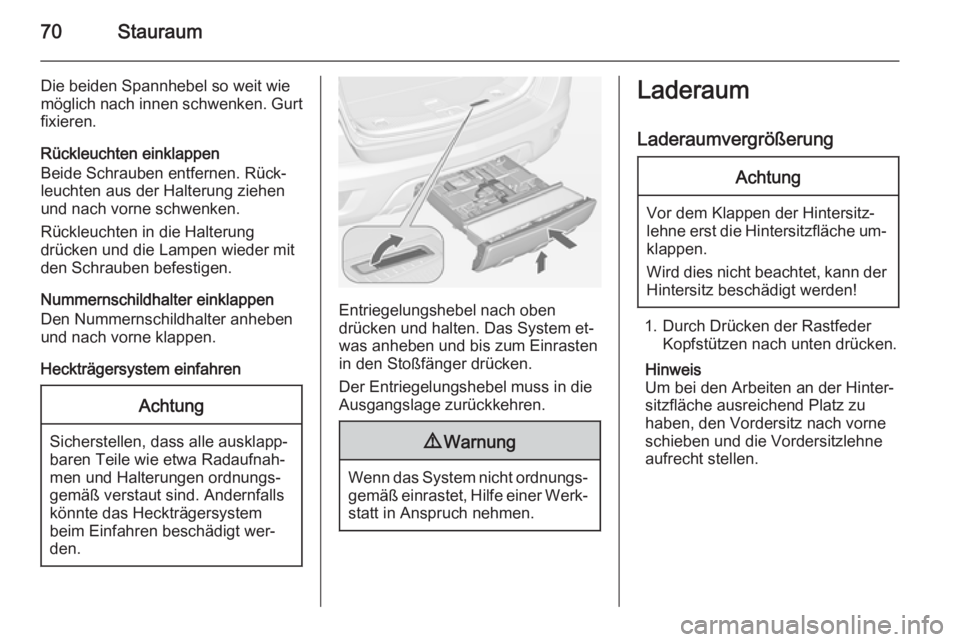

70Stauraum
Die beiden Spannhebel so weit wiemöglich nach innen schwenken. Gurt
fixieren.
Rückleuchten einklappen
Beide Schrauben entfernen. Rück‐
leuchten aus der Halterung ziehen
und nach vorne schwenken.
Rückleuchten in die Halterung
drücken und die Lampen wieder mit
den Schrauben befestigen.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das System et‐
was anheben und bis zum Einrasten
in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
LaderaumvergrößerungAchtung
Vor dem Klappen der Hintersitz‐
lehne erst die Hintersitzfläche um‐
klappen.
Wird dies nicht beachtet, kann der
Hintersitz beschädigt werden!
1. Durch Drücken der Rastfeder Kopfstützen nach unten drücken.
Hinweis
Um bei den Arbeiten an der Hinter‐ sitzfläche ausreichend Platz zu
haben, den Vordersitz nach vorne
schieben und die Vordersitzlehne
aufrecht stellen.
