Automašīnas kopšana255Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju bloki:
■ motora nodalījuma priekšpusē, kreisajā malā;
■ automašīnām ar stūri kreisajā pusē
salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
■ aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Automašīnā ir dažādu veidu
drošinātāji.
Atkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā
izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.

256Automašīnas kopšana
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.

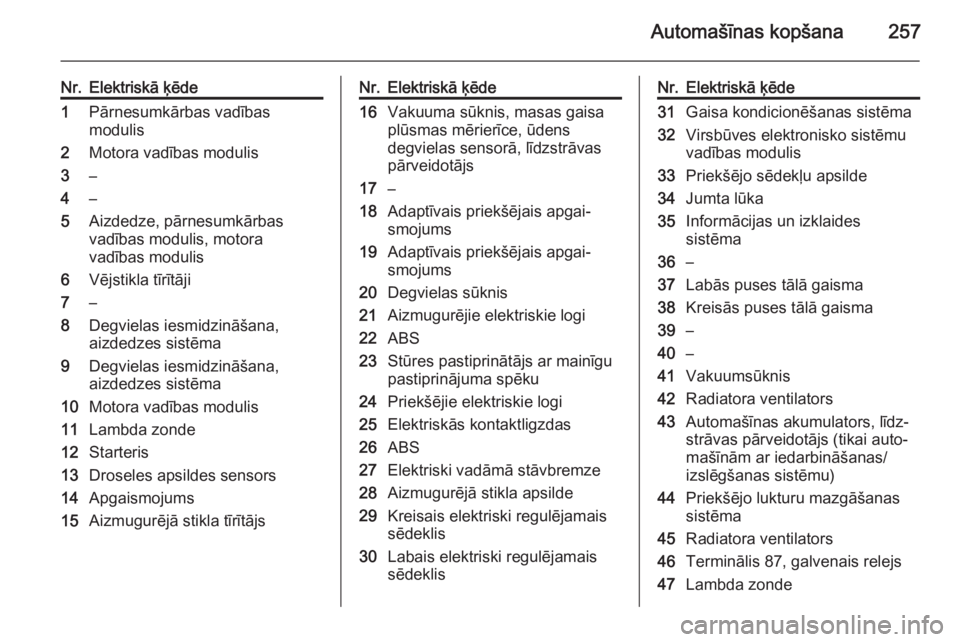

Automašīnas kopšana257
Nr.Elektriskā ķēde1Pārnesumkārbas vadības
modulis2Motora vadības modulis3–4–5Aizdedze, pārnesumkārbas
vadības modulis, motora
vadības modulis6Vējstikla tīrītāji7–8Degvielas iesmidzināšana,
aizdedzes sistēma9Degvielas iesmidzināšana,
aizdedzes sistēma10Motora vadības modulis11Lambda zonde12Starteris13Droseles apsildes sensors14Apgaismojums15Aizmugurējā stikla tīrītājsNr.Elektriskā ķēde16Vakuuma sūknis, masas gaisa
plūsmas mērierīce, ūdens
degvielas sensorā, līdzstrāvas
pārveidotājs17–18Adaptīvais priekšējais apgai‐
smojums19Adaptīvais priekšējais apgai‐
smojums20Degvielas sūknis21Aizmugurējie elektriskie logi22ABS23Stūres pastiprinātājs ar mainīgu
pastiprinājuma spēku24Priekšējie elektriskie logi25Elektriskās kontaktligzdas26ABS27Elektriski vadāmā stāvbremze28Aizmugurējā stikla apsilde29Kreisais elektriski regulējamais
sēdeklis30Labais elektriski regulējamais
sēdeklisNr.Elektriskā ķēde31Gaisa kondicionēšanas sistēma32Virsbūves elektronisko sistēmu
vadības modulis33Priekšējo sēdekļu apsilde34Jumta lūka35Informācijas un izklaides
sistēma36–37Labās puses tālā gaisma38Kreisās puses tālā gaisma39–40–41Vakuumsūknis42Radiatora ventilators43Automašīnas akumulators, līdz‐
strāvas pārveidotājs (tikai auto‐
mašīnām ar iedarbināšanas/
izslēgšanas sistēmu)44Priekšējo lukturu mazgāšanas
sistēma45Radiatora ventilators46Terminālis 87, galvenais relejs47Lambda zonde

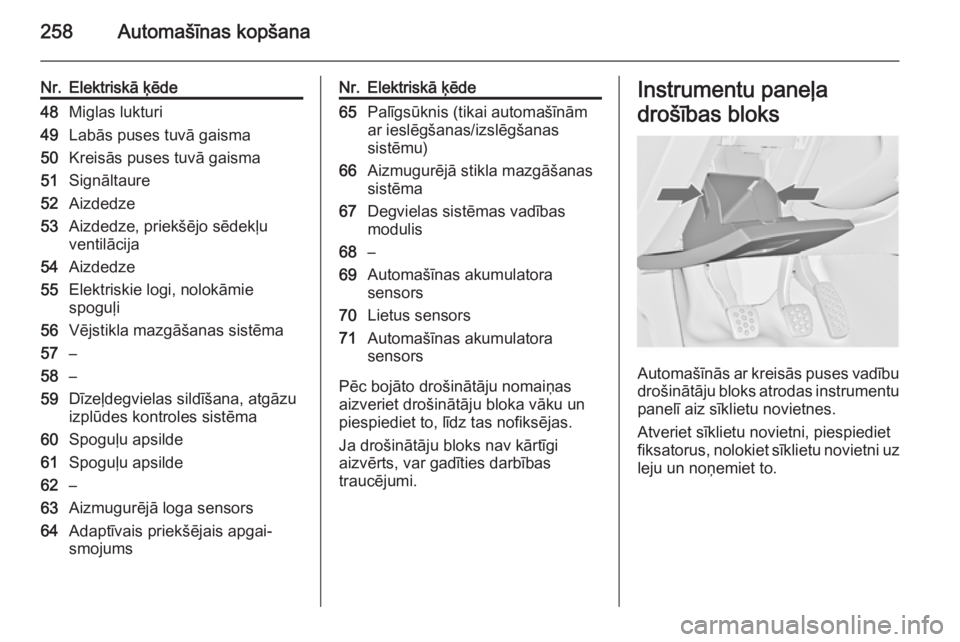

258Automašīnas kopšana
Nr.Elektriskā ķēde48Miglas lukturi49Labās puses tuvā gaisma50Kreisās puses tuvā gaisma51Signāltaure52Aizdedze53Aizdedze, priekšējo sēdekļu
ventilācija54Aizdedze55Elektriskie logi, nolokāmie
spoguļi56Vējstikla mazgāšanas sistēma57–58–59Dīzeļdegvielas sildīšana, atgāzu
izplūdes kontroles sistēma60Spoguļu apsilde61Spoguļu apsilde62–63Aizmugurējā loga sensors64Adaptīvais priekšējais apgai‐
smojumsNr.Elektriskā ķēde65Palīgsūknis (tikai automašīnām
ar ieslēgšanas/izslēgšanas
sistēmu)66Aizmugurējā stikla mazgāšanas
sistēma67Degvielas sistēmas vadības
modulis68–69Automašīnas akumulatora
sensors70Lietus sensors71Automašīnas akumulatora
sensors
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni, piespiediet
fiksatorus, nolokiet sīklietu novietni uz leju un noņemiet to.

Automašīnas kopšana259
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
Nr.Elektriskā ķēde1Informācijas un izklaides
sistēma, informācijas displejs2Virsbūves vadības bloks3Virsbūves vadības bloks4Informācijas un izklaides
sistēma, informācijas displejs5Informācijas un izklaides
sistēma, informācijas displejs6Cigarešu piesmēķētājs7Elektriskā kontaktligzda8Virsbūves vadības bloks9Virsbūves vadības bloks10Virsbūves vadības bloks11Salona ventilators12–13–14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Centrālā atslēga, bagāžas noda‐
lījuma durvis17Gaisa kondicionēšanas sistēmaNr.Elektriskā ķēde18Transportēšanas drošinātājs19Atmiņa20–21Kontrolmērinstrumenti22Aizdedze23Virsbūves vadības bloks24Virsbūves vadības bloks25–26Elektriskā kontaktligzda
bagāžas nodalījumā
Elektriskie sēdekļi; nr. 12. un 13. ir
aizsardzība pret pārslodzi. Pēc
atdzišanas ķēde no jauna tiks
noslēgta.

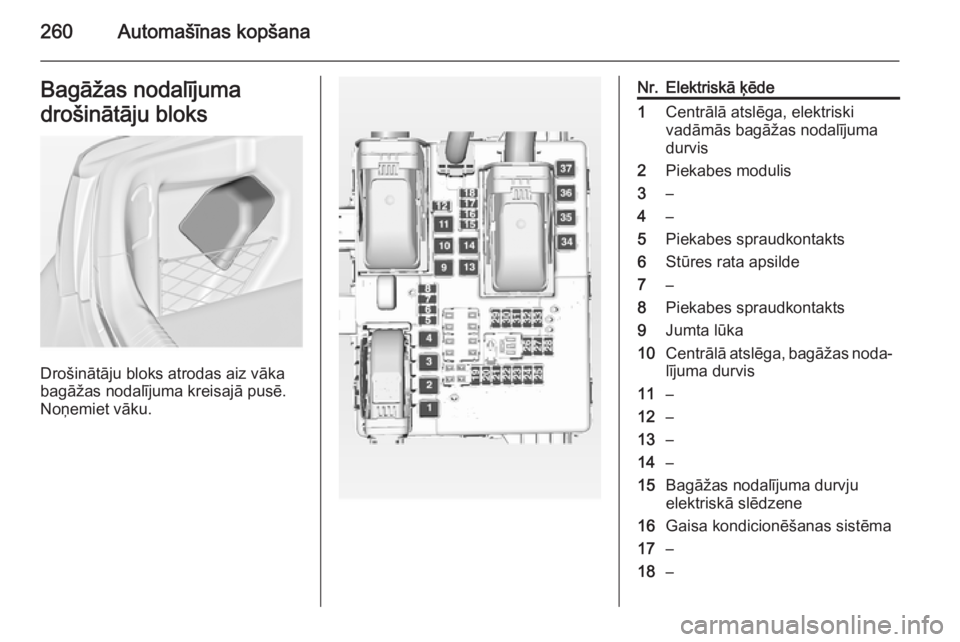

260Automašīnas kopšanaBagāžas nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.
Nr.Elektriskā ķēde1Centrālā atslēga, elektriski
vadāmās bagāžas nodalījuma
durvis2Piekabes modulis3–4–5Piekabes spraudkontakts6Stūres rata apsilde7–8Piekabes spraudkontakts9Jumta lūka10Centrālā atslēga, bagāžas noda‐
lījuma durvis11–12–13–14–15Bagāžas nodalījuma durvju
elektriskā slēdzene16Gaisa kondicionēšanas sistēma17–18–

Automašīnas kopšana261
Nr.Elektriskā ķēde19Sānu šķēršļu detektors20Sānu šķēršļu detektors, ventilē‐
jami priekšējie sēdekļi21Aktīvā amortizācijas sistēma,
tālās gaismas palīgfunkcija,
kruīza kontrole, ceļa zīmju palīg‐ sistēma, braukšanas joslas
pamešanas brīdinājuma
sistēma, piekabes modulis22Pretaizdzīšanas signalizācijas
sistēma23Pilnpiedziņa, pretaizdzīšanas
signalizācijas sistēma24–25–26–27–28–29Piekabes modulis, transportē‐
šanas drošinātājs30Sānu šķēršļu detektors31–32–Nr.Elektriskā ķēde33–34Jumta lūka35–36–37–Automašīnas
instrumenti
Instrumenti Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā, kas ir novietots
bagāžas nodalījumā zem grīdas
pārsega.

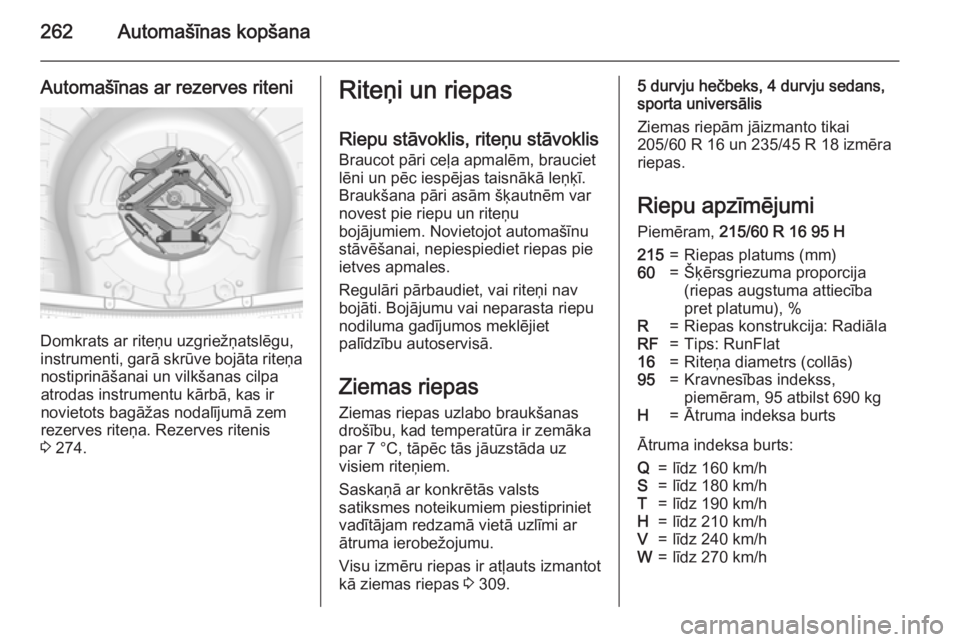

262Automašīnas kopšana
Automašīnas ar rezerves riteni
Domkrats ar riteņu uzgriežņatslēgu,
instrumenti, garā skrūve bojāta riteņa nostiprināšanai un vilkšanas cilpa
atrodas instrumentu kārbā, kas ir
novietots bagāžas nodalījumā zem
rezerves riteņa. Rezerves ritenis
3 274.
Riteņi un riepas
Riepu stāvoklis, riteņu stāvoklis Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Visu izmēru riepas ir atļauts izmantot
kā ziemas riepas 3 309.5 durvju hečbeks, 4 durvju sedans,
sporta universālis
Ziemas riepām jāizmanto tikai
205/60 R 16 un 235/45 R 18 izmēra
riepas.
Riepu apzīmējumi
Piemēram, 215/60 R 16 95 H215=Riepas platums (mm)60=Šķērsgriezuma proporcija
(riepas augstuma attiecība
pret platumu), %R=Riepas konstrukcija: RadiālaRF=Tips: RunFlat16=Riteņa diametrs (collās)95=Kravnesības indekss,
piemēram, 95 atbilst 690 kgH=Ātruma indeksa burts
Ātruma indeksa burts:
Q=līdz 160 km/hS=līdz 180 km/hT=līdz 190 km/hH=līdz 210 km/hV=līdz 240 km/hW=līdz 270 km/h
