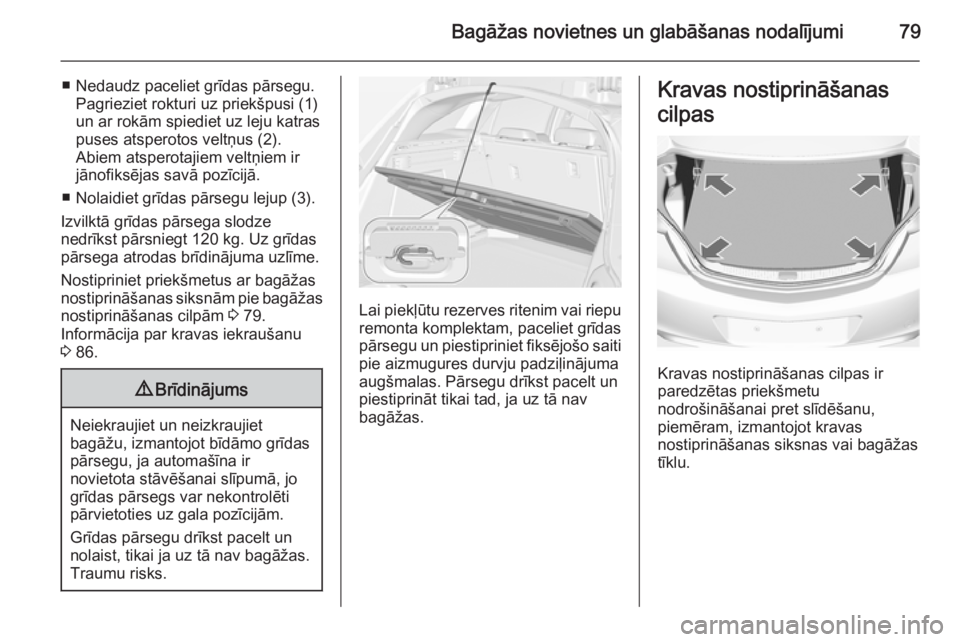

Page 81 of 343

Bagāžas novietnes un glabāšanas nodalījumi79
■ Nedaudz paceliet grīdas pārsegu.Pagrieziet rokturi uz priekšpusi (1)
un ar rokām spiediet uz leju katras
puses atsperotos veltņus (2).
Abiem atsperotajiem veltņiem ir
jānofiksējas savā pozīcijā.
■ Nolaidiet grīdas pārsegu lejup (3).
Izvilktā grīdas pārsega slodze
nedrīkst pārsniegt 120 kg. Uz grīdas
pārsega atrodas brīdinājuma uzlīme.
Nostipriniet priekšmetus ar bagāžas nostiprināšanas siksnām pie bagāžas nostiprināšanas cilpām 3 79.
Informācija par kravas iekraušanu 3 86.9 Brīdinājums
Neiekraujiet un neizkraujiet
bagāžu, izmantojot bīdāmo grīdas
pārsegu, ja automašīna ir
novietota stāvēšanai slīpumā, jo grīdas pārsegs var nekontrolēti
pārvietoties uz gala pozīcijām.
Grīdas pārsegu drīkst pacelt un
nolaist, tikai ja uz tā nav bagāžas.
Traumu risks.
Lai piekļūtu rezerves ritenim vai riepu
remonta komplektam, paceliet grīdas
pārsegu un piestipriniet fiksējošo saiti pie aizmugures durvju padziļinājuma
augšmalas. Pārsegu drīkst pacelt un
piestiprināt tikai tad, ja uz tā nav
bagāžas.
Kravas nostiprināšanas
cilpas
Kravas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot kravas
nostiprināšanas siksnas vai bagāžas
tīklu.

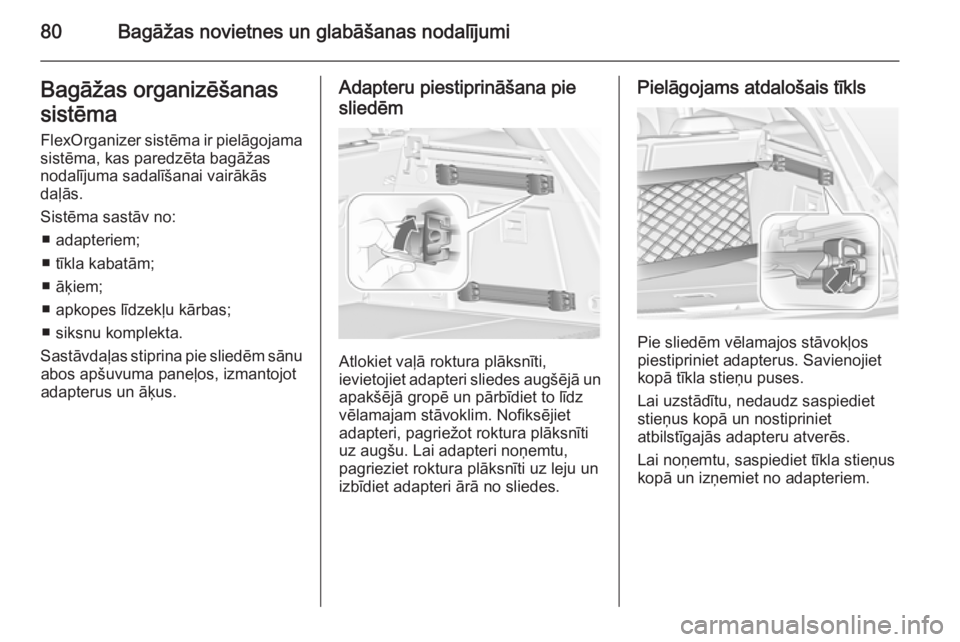

Page 82 of 343

80Bagāžas novietnes un glabāšanas nodalījumiBagāžas organizēšanas
sistēma FlexOrganizer sistēma ir pielāgojama
sistēma, kas paredzēta bagāžas
nodalījuma sadalīšanai vairākās
daļās.
Sistēma sastāv no: ■ adapteriem;
■ tīkla kabatām;
■ āķiem;
■ apkopes līdzekļu kārbas;
■ siksnu komplekta.
Sastāvdaļas stiprina pie sliedēm sānu abos apšuvuma paneļos, izmantojot
adapterus un āķus.Adapteru piestiprināšana pie
sliedēm
Atlokiet vaļā roktura plāksnīti,
ievietojiet adapteri sliedes augšējā un
apakšējā gropē un pārbīdiet to līdz vēlamajam stāvoklim. Nofiksējiet
adapteri, pagriežot roktura plāksnīti
uz augšu. Lai adapteri noņemtu,
pagrieziet roktura plāksnīti uz leju un izbīdiet adapteri ārā no sliedes.
Pielāgojams atdalošais tīkls
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Savienojiet kopā tīkla stieņu puses.
Lai uzstādītu, nedaudz saspiediet stieņus kopā un nostipriniet
atbilstīgajās adapteru atverēs.
Lai noņemtu, saspiediet tīkla stieņus
kopā un izņemiet no adapteriem.
Page 83 of 343
Bagāžas novietnes un glabāšanas nodalījumi81
Tīkla kabata
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Tīkla kabatu var piekārt pie adapteriem.
Āķu piestiprināšana pie sliedēm
Piestipriniet āķi vēlamajā vietā pie
sliedes, vispirms ieliekot to sliedes
augšējā gropē un tad iespiežot
apakšējā gropē. Lai āķi noņemtu,
vispirms izvelciet to no augšējās
gropes.
Apkopes līdzekļu kārba
Piestipriniet divus āķus pie augšējās
sliedes. No augšas uzsēdiniet kārbas
augšējās skavas uz abiem āķiem.

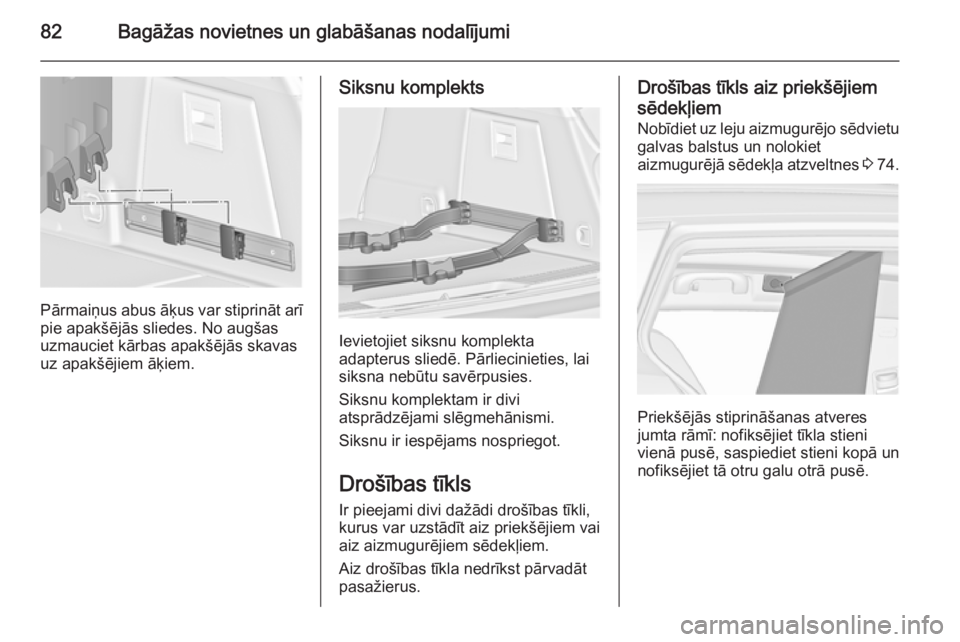

Page 84 of 343
82Bagāžas novietnes un glabāšanas nodalījumi
Pārmaiņus abus āķus var stiprināt arīpie apakšējās sliedes. No augšas
uzmauciet kārbas apakšējās skavas
uz apakšējiem āķiem.
Siksnu komplekts
Ievietojiet siksnu komplekta
adapterus sliedē. Pārliecinieties, lai
siksna nebūtu savērpusies.
Siksnu komplektam ir divi
atsprādzējami slēgmehānismi.
Siksnu ir iespējams nospriegot.
Drošības tīkls
Ir pieejami divi dažādi drošības tīkli,
kurus var uzstādīt aiz priekšējiem vai
aiz aizmugurējiem sēdekļiem.
Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Drošības tīkls aiz priekšējiem
sēdekļiem Nobīdiet uz leju aizmugurējo sēdvietu
galvas balstus un nolokiet
aizmugurējā sēdekļa atzveltnes 3 74.
Priekšējās stiprināšanas atveres
jumta rāmī: nofiksējiet tīkla stieni vienā pusē, saspiediet stieni kopā un
nofiksējiet tā otru galu otrā pusē.
Page 85 of 343
Bagāžas novietnes un glabāšanas nodalījumi83
Piestipriniet šaurāko siksnu āķus pie
Top-Tether stiprināšanas cilpām, kas atrodas nolocīto aizmugurējā sēdekļa
atzveltņu aizmugurē.
Piestipriniet platāko siksnu āķus pie
aizmugurējā sēdekļa atzveltņu
fiksatoriem.
Drošības tīkla kasete aiz
aizmugurējā sēdekļa
Izvelciet tīklu no kasetes un
nostipriniet vienu tīkla stieņa galu
vienā no aizmugurējām stiprināšanas atverēm jumta rāmī. Saspiediet stieni
un nostipriniet tā otru galu otrā pusē.
Kasetes noņemšana
Saritiniet drošības tīklu.
Noņemiet bagāžas nodalījuma
pārsegu 3 76.
Lai atbrīvotu kaseti, sagrieziet to
nedaudz uz aizmuguri un, ceļot uz
augšu, izņemiet no stiprinājumiem.
Kasetes uzstādīšana
Noņemiet bagāžas nodalījuma
pārsegu.

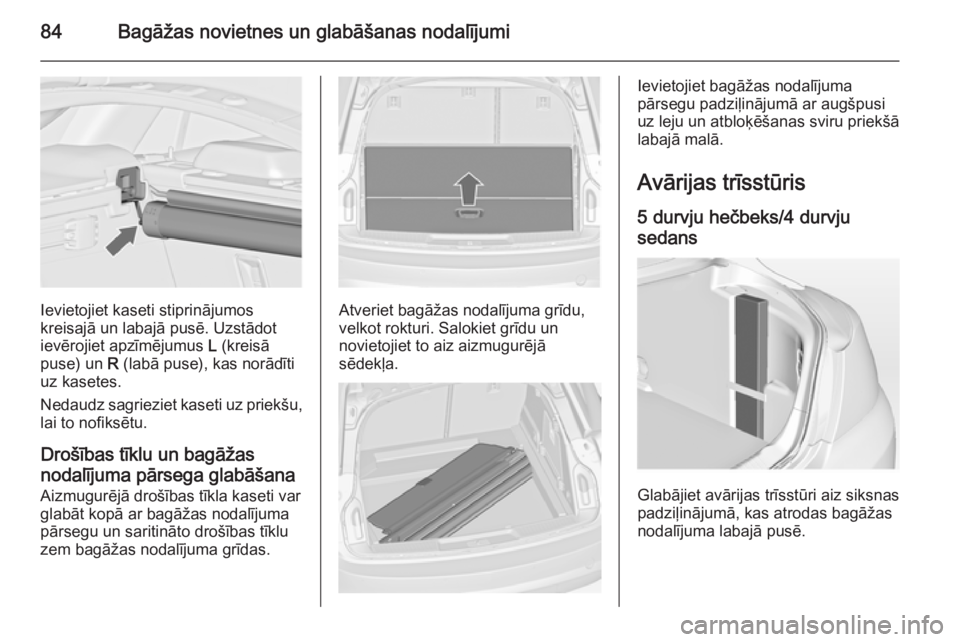

Page 86 of 343
84Bagāžas novietnes un glabāšanas nodalījumi
Ievietojiet kaseti stiprinājumos
kreisajā un labajā pusē. Uzstādot ievērojiet apzīmējumus L (kreisā
puse) un R (labā puse), kas norādīti
uz kasetes.
Nedaudz sagrieziet kaseti uz priekšu,
lai to nofiksētu.
Drošības tīklu un bagāžas
nodalījuma pārsega glabāšana
Aizmugurējā drošības tīkla kaseti var
glabāt kopā ar bagāžas nodalījuma
pārsegu un saritināto drošības tīklu
zem bagāžas nodalījuma grīdas.Atveriet bagāžas nodalījuma grīdu,
velkot rokturi. Salokiet grīdu un
novietojiet to aiz aizmugurējā
sēdekļa.
Ievietojiet bagāžas nodalījuma
pārsegu padziļinājumā ar augšpusi
uz leju un atbloķēšanas sviru priekšā
labajā malā.
Avārijas trīsstūris 5 durvju hečbeks/4 durvju
sedans
Glabājiet avārijas trīsstūri aiz siksnas
padziļinājumā, kas atrodas bagāžas
nodalījuma labajā pusē.

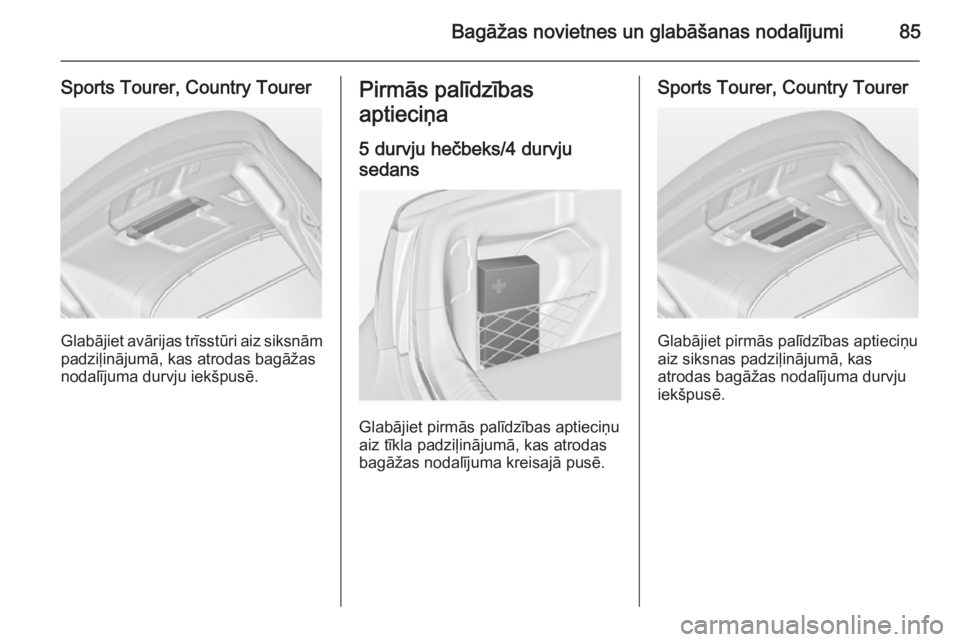

Page 87 of 343
Bagāžas novietnes un glabāšanas nodalījumi85
Sports Tourer, Country Tourer
Glabājiet avārijas trīsstūri aiz siksnāmpadziļinājumā, kas atrodas bagāžas
nodalījuma durvju iekšpusē.
Pirmās palīdzības
aptieciņa
5 durvju hečbeks/4 durvju
sedans
Glabājiet pirmās palīdzības aptieciņu
aiz tīkla padziļinājumā, kas atrodas
bagāžas nodalījuma kreisajā pusē.
Sports Tourer, Country Tourer
Glabājiet pirmās palīdzības aptieciņu
aiz siksnas padziļinājumā, kas
atrodas bagāžas nodalījuma durvju
iekšpusē.
Page 88 of 343

86Bagāžas novietnes un glabāšanas nodalījumiJumta bagāžnieka
sistēma
Jumta bagāžnieks Drošības apsvērumu dēļ, kā arī lai
izvairītos no jumta bojājumiem,
ieteicams izmantot apstiprinātu jumta
bagāžas pārvadāšanas sistēmu.
Ievērojiet uzstādīšanas instrukcijas
un noņemiet jumta bagāžnieku, kad
tas netiek izmantots.
Jumta bagāžnieka uzstādīšana 5 durvju hečbeks/4 durvju sedansAtveriet visas durvis.
Stiprināšanas punkti atroda
automašīnas virsbūvē katrā durvju ailē.
Noņemiet vāciņu no katras
stiprināšanas atveres un nostipriniet
jumta bagāžnieku ar pievienotajām
skrūvēm.
Sports Tourer/Country Tourer ar
jumta sliedēm
Lai piestiprinātu jumta bagāžnieku,
ievietojiet stiprināšanas skrūves
attēlā norādītajās atverēs.
Informācija par bagāžas
iekraušanu
■ Smagi priekšmeti bagāžas nodalījumā jānovieto pie pašām
sēdekļu atzveltnēm. Pārliecinieties, vai atzveltnes ir kārtīgi nofiksētas,
t.i., vai to sānos pie atbloķēšanas svirām nav redzamas sarkanās
atzīmes. Ja priekšmetus ir
iespējams kraut citu uz cita,
smagākie priekšmeti jānovieto
apakšā.
