Automašīnas kopšana247Ksenona priekšējie lukturi9Bīstami
Adaptīvā priekšējā apgaismojuma
sistēmā izmantoti ksenona
priekšējie lukturi.
Ksenona priekšējie lukturi
darbojas ar ārkārtīgi augstu
elektrisko spriegumu.
Nepieskarieties. Uzticiet spuldžu
nomaiņu autoservisam.
Priekšējo pagrieziena rādītāju un
pagrieziena izgaismojuma
spuldzes var mainīt.
Gabarītlukturi/dienas gaitas gaismas
lukturi ir izstrādāti kā gaismas diodes
(LED), un tos nevar mainīt.
Pagriezienu izgaismojums
1. Pagrieziet vāku pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzi no spraudsavienojuma, atbrīvojot to
un pavelkot.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.

248Automašīnas kopšana

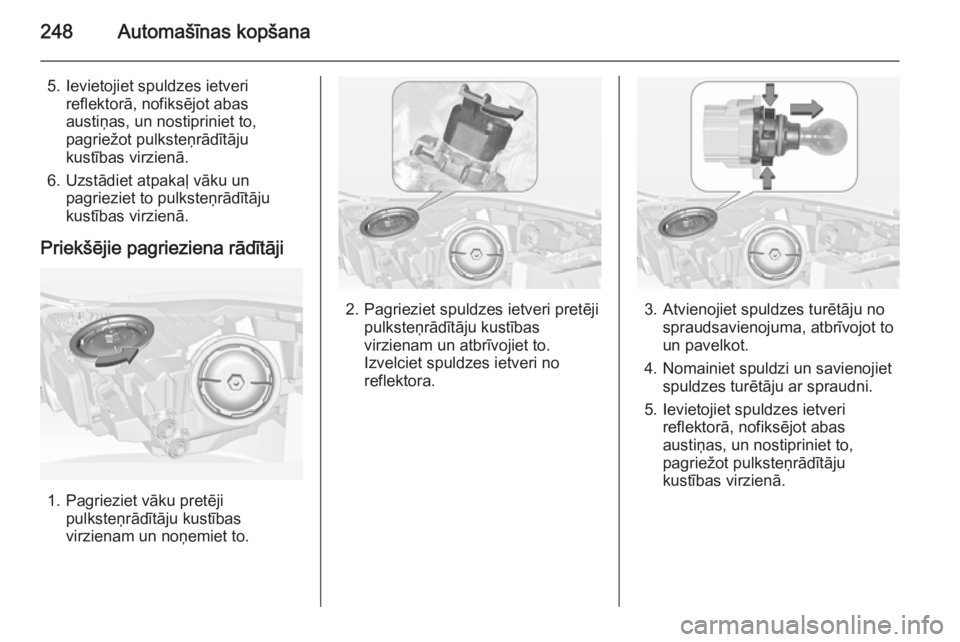

5. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena rādītāji
1. Pagrieziet vāku pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
Izvelciet spuldzes ietveri no
reflektora.3. Atvienojiet spuldzes turētāju no spraudsavienojuma, atbrīvojot to
un pavelkot.
4. Nomainiet spuldzi un savienojiet spuldzes turētāju ar spraudni.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.

Automašīnas kopšana249
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi Sānu gabarītlukturos un dienas gaitas
lukturos ir izmantotas gaismas
diodes. Atteices gadījumā nomainiet
tās autoservisā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas apakšpuses.
1. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
reflektora.
2. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
3. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
4. Ievietojiet spuldzes ligzdu reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā,
lai nofiksētu.
Gabarītlukturi
5 durvju hečbeks/4 durvjusedans
1. Noņemiet vāciņu, kas atrodas bagāžas nodalījuma iekšpusē.

250Automašīnas kopšana

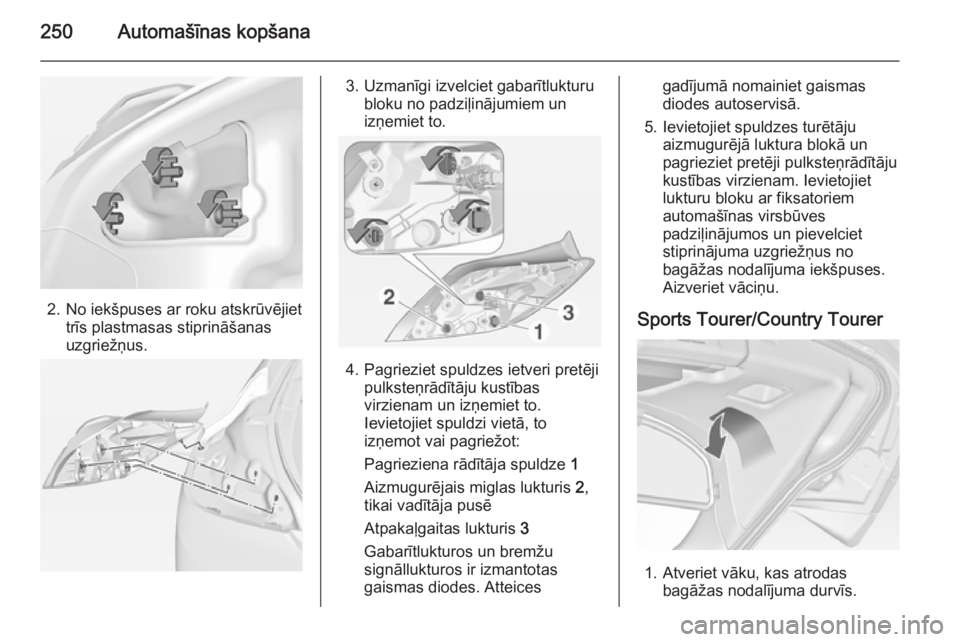

2. No iekšpuses ar roku atskrūvējiettrīs plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Ievietojiet spuldzi vietā, to
izņemot vai pagriežot:
Pagrieziena rādītāja spuldze 1
Aizmugurējais miglas lukturis 2,
tikai vadītāja pusē
Atpakaļgaitas lukturis 3
Gabarītlukturos un bremžu
signāllukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
automašīnas virsbūves
padziļinājumos un pievelciet
stiprinājuma uzgriežņus no
bagāžas nodalījuma iekšpuses.
Aizveriet vāciņu.
Sports Tourer/Country Tourer
1. Atveriet vāku, kas atrodas bagāžas nodalījuma durvīs.

Automašīnas kopšana251
2. Ar roku atskrūvējiet trīsplastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Nomainiet spuldzi, to izvelkot:
Atpakaļgaitas lukturis 1
Pagrieziena rādītāja spuldze 2
Gabarītlukturos, bremžu
signāllukturos un aizmugurējos
miglas lukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
aizmugures durvju
padziļinājumos un pievelciet
stiprinājuma uzgriežņus no
aizmugures durvju iekšpuses.
Aizveriet vāciņu.
Papildu aizmugurējie lukturi bagāžas
nodalījuma durvju rāmī
1. Atveriet bagāžas nodalījuma durvis.

252Automašīnas kopšana

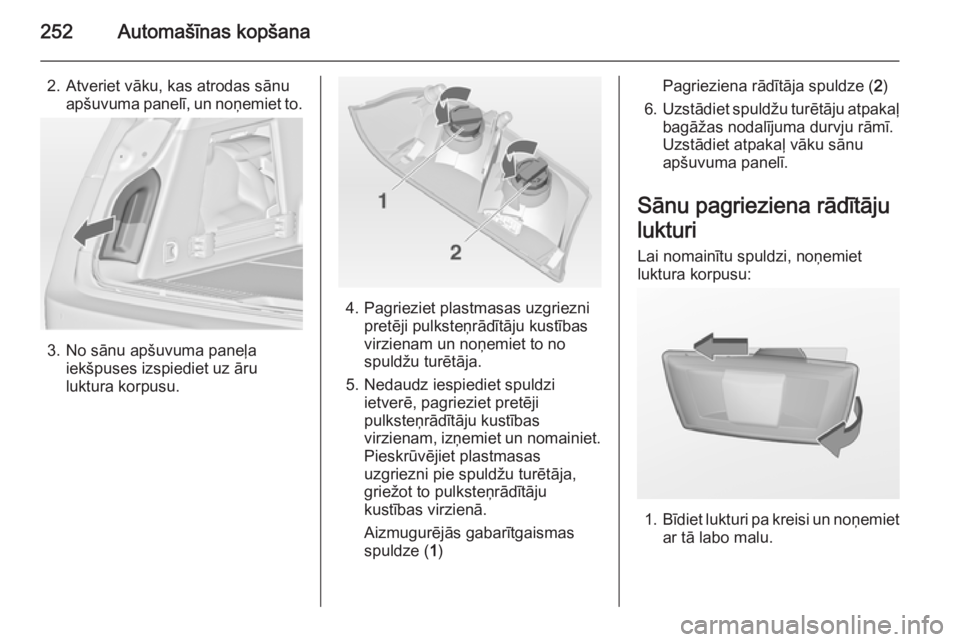

2. Atveriet vāku, kas atrodas sānuapšuvuma panelī, un noņemiet to.
3. No sānu apšuvuma paneļa iekšpuses izspiediet uz āru
luktura korpusu.
4. Pagrieziet plastmasas uzgriezni pretēji pulksteņrādītāju kustības
virzienam un noņemiet to no
spuldžu turētāja.
5. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam, izņemiet un nomainiet. Pieskrūvējiet plastmasas
uzgriezni pie spuldžu turētāja,
griežot to pulksteņrādītāju
kustības virzienā.
Aizmugurējās gabarītgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Uzstādiet spuldžu turētāju atpakaļ
bagāžas nodalījuma durvju rāmī.
Uzstādiet atpakaļ vāku sānu
apšuvuma panelī.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.

Automašīnas kopšana253
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi lampas korpusā, piespiediet to uz sāniem
un atbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.

254Automašīnas kopšana
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa, lasāmlampiņas Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.
2. Viegli piespiediet spuldziatsperskavas virzienā un izņemietto.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet lampiņu atpakaļ vietā.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
