Stauraum63
Heckträgersystem arretieren

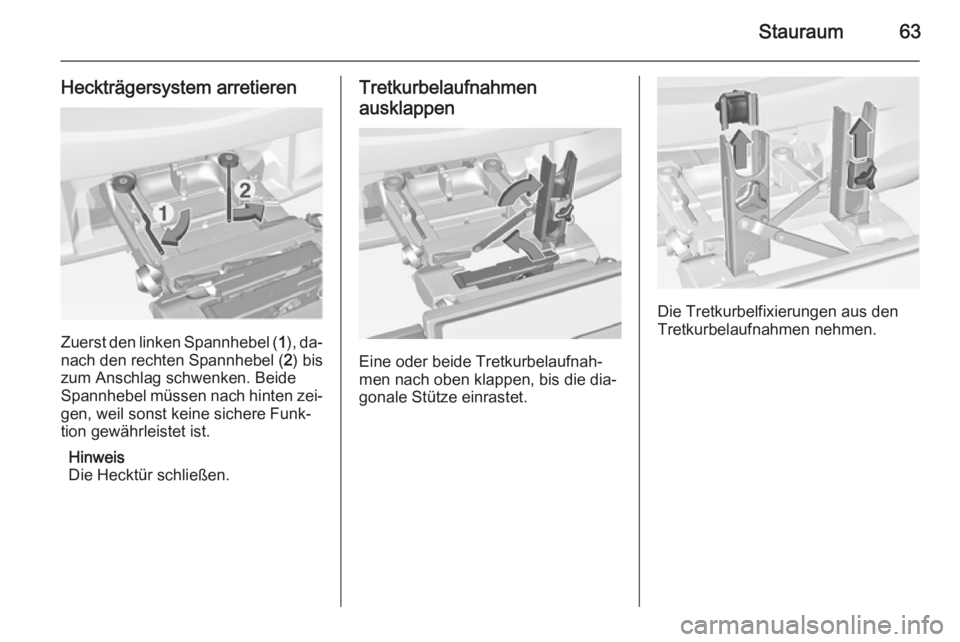

Zuerst den linken Spannhebel (1), da‐
nach den rechten Spannhebel ( 2) bis
zum Anschlag schwenken. Beide Spannhebel müssen nach hinten zei‐
gen, weil sonst keine sichere Funk‐
tion gewährleistet ist.
Hinweis
Die Hecktür schließen.
Tretkurbelaufnahmen
ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die dia‐
gonale Stütze einrastet.
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.

64Stauraum
Einstellen des
Heckträgersystems auf ein
Fahrrad

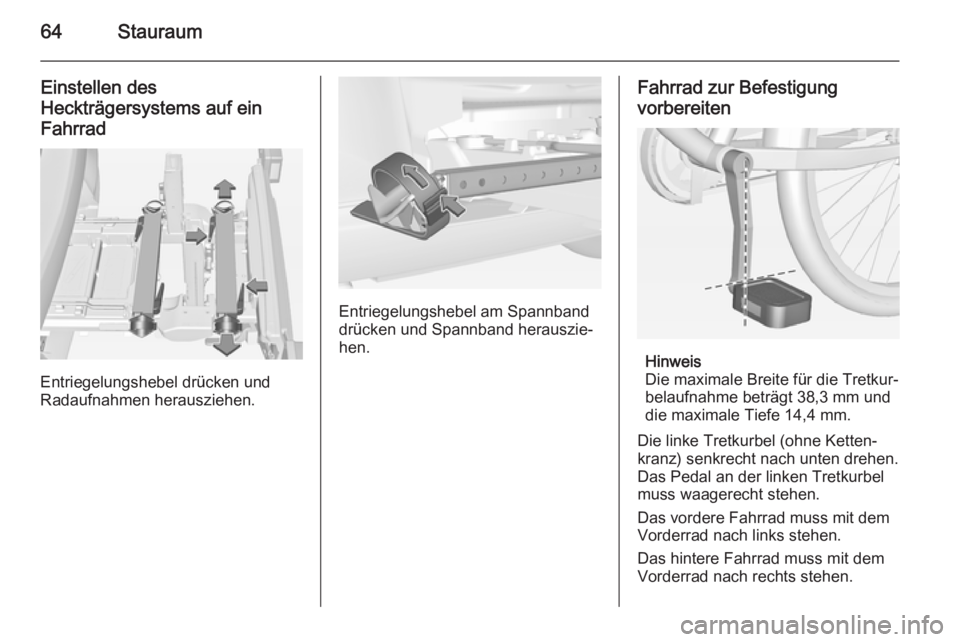

Entriegelungshebel drücken und
Radaufnahmen herausziehen.
Entriegelungshebel am Spannband
drücken und Spannband herauszie‐
hen.
Fahrrad zur Befestigung
vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Die linke Tretkurbel (ohne Ketten‐ kranz) senkrecht nach unten drehen.Das Pedal an der linken Tretkurbel
muss waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.

Stauraum65
Fahrrad am Heckträgersystem
befestigen

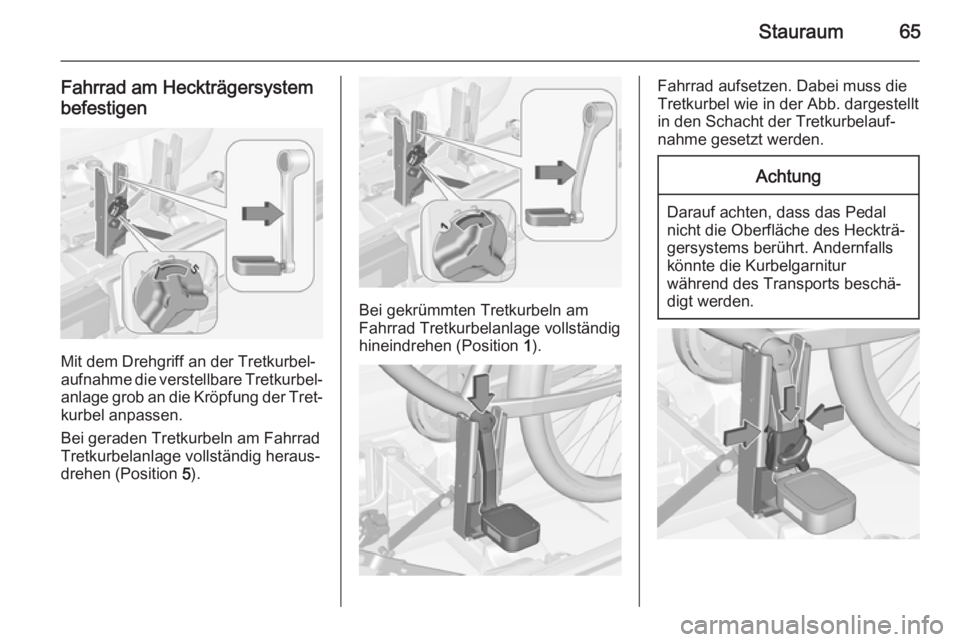

Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig heraus‐ drehen (Position 5).
Bei gekrümmten Tretkurbeln am
Fahrrad Tretkurbelanlage vollständig
hineindrehen (Position 1).
Fahrrad aufsetzen. Dabei muss die
Tretkurbel wie in der Abb. dargestellt
in den Schacht der Tretkurbelauf‐
nahme gesetzt werden.Achtung
Darauf achten, dass das Pedal
nicht die Oberfläche des Heckträ‐
gersystems berührt. Andernfalls
könnte die Kurbelgarnitur
während des Transports beschä‐
digt werden.

66Stauraum

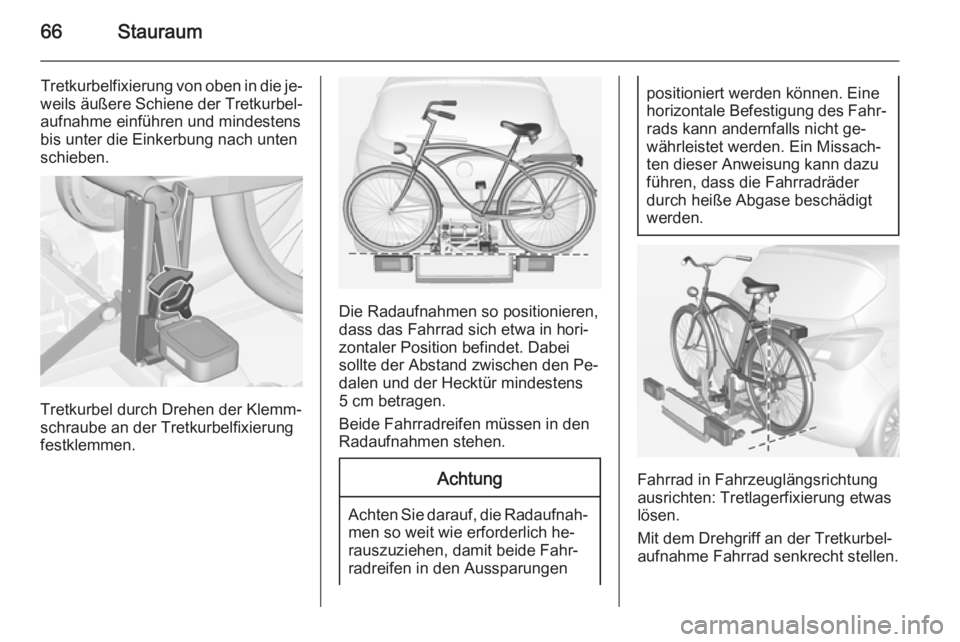

Tretkurbelfixierung von oben in die je‐
weils äußere Schiene der Tretkurbel‐
aufnahme einführen und mindestens
bis unter die Einkerbung nach unten
schieben.
Tretkurbel durch Drehen der Klemm‐
schraube an der Tretkurbelfixierung
festklemmen.
Die Radaufnahmen so positionieren,
dass das Fahrrad sich etwa in hori‐
zontaler Position befindet. Dabei
sollte der Abstand zwischen den Pe‐
dalen und der Hecktür mindestens
5 cm betragen.
Beide Fahrradreifen müssen in den
Radaufnahmen stehen.
Achtung
Achten Sie darauf, die Radaufnah‐ men so weit wie erforderlich he‐
rauszuziehen, damit beide Fahr‐
radreifen in den Aussparungen
positioniert werden können. Eine
horizontale Befestigung des Fahr‐ rads kann andernfalls nicht ge‐währleistet werden. Ein Missach‐
ten dieser Anweisung kann dazu
führen, dass die Fahrradräder
durch heiße Abgase beschädigt
werden.
Fahrrad in Fahrzeuglängsrichtung
ausrichten: Tretlagerfixierung etwas
lösen.
Mit dem Drehgriff an der Tretkurbel‐
aufnahme Fahrrad senkrecht stellen.

Stauraum67
Wenn sich die Fahrräder gegenseitig
behindern, kann die Stellung der
Fahrräder zueinander durch Verstel‐
len der Radaufnahmen sowie des
Drehgriffs an der Tretkurbelauf‐
nahme so weit verändert werden,
dass sich die Fahrräder nicht mehr
berühren. Dabei auf genügend Ab‐
stand zum Fahrzeug achten.
Die Klemmschraube der Tretlagerfi‐
xierung von Hand bis zum Maximal‐ punkt festziehen.
Beide Fahrradreifen mit Spannbän‐
dern an den Radaufnahmen sichern.
Prüfen, ob das Fahrrad fest sitzt.
Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Die Einstellwerte an den Radaufnah‐
men und am Drehgriff an der Tretkur‐
belaufnahme sollten für jedes Fahr‐
rad notiert und aufbewahrt werden. Eine korrekte Voreinstellung erleich‐
tert die erneute Anbringung des Fahr‐ rads.
Hinweis
Für eine bessere Sichtbarkeit wird
empfohlen, am äußersten Fahrrad ein Warnschild anzubringen.
Fahrrad vom Heckträgersystem
abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Fahrrad festhalten, Klemmschraube
der Tretlagerfixierung lösen und Tret‐ lagerfixierung nach oben herausneh‐
men.

68Stauraum
Heckträgersystem einfahren

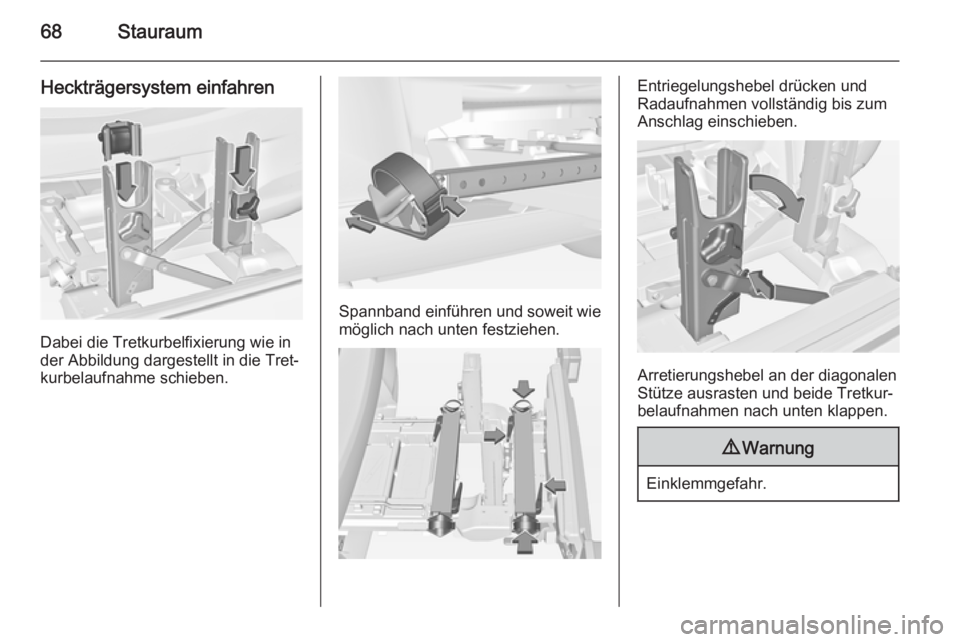

Dabei die Tretkurbelfixierung wie in
der Abbildung dargestellt in die Tret‐
kurbelaufnahme schieben.
Spannband einführen und soweit wie möglich nach unten festziehen.
Entriegelungshebel drücken und
Radaufnahmen vollständig bis zum
Anschlag einschieben.
Arretierungshebel an der diagonalen
Stütze ausrasten und beide Tretkur‐
belaufnahmen nach unten klappen.
9 Warnung
Einklemmgefahr.

Stauraum69

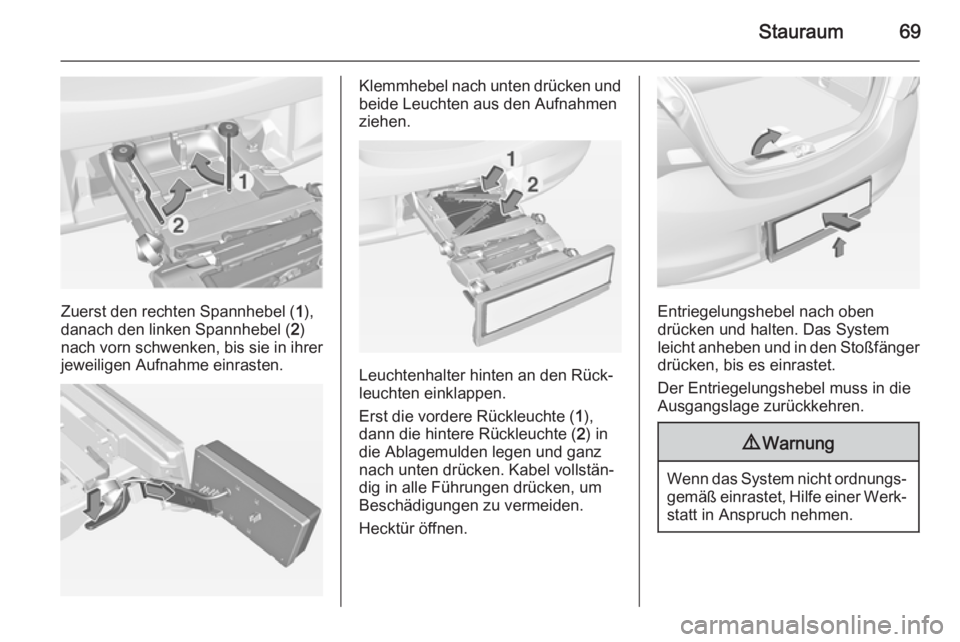

Zuerst den rechten Spannhebel (1),
danach den linken Spannhebel ( 2)
nach vorn schwenken, bis sie in ihrer
jeweiligen Aufnahme einrasten.
Klemmhebel nach unten drücken und
beide Leuchten aus den Aufnahmen
ziehen.
Leuchtenhalter hinten an den Rück‐
leuchten einklappen.
Erst die vordere Rückleuchte ( 1),
dann die hintere Rückleuchte ( 2) in
die Ablagemulden legen und ganz
nach unten drücken. Kabel vollstän‐
dig in alle Führungen drücken, um
Beschädigungen zu vermeiden.
Hecktür öffnen.
Entriegelungshebel nach oben
drücken und halten. Das System leicht anheben und in den Stoßfänger
drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.

70StauraumLaderaum
Laderaumvergrößerung Die Rücksitzlehne lässt sich in zwei
Positionen einrasten. Zum Transpor‐
tieren sperriger Gegenstände die
Lehne in der aufrechten Position ver‐
riegeln.
Geteilte Rücklehne

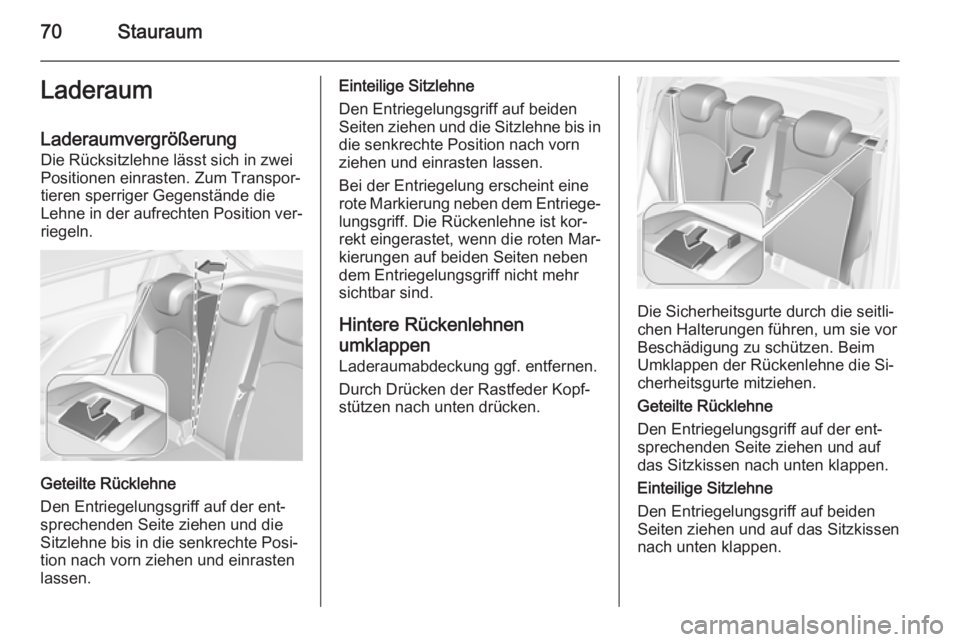

Den Entriegelungsgriff auf der ent‐
sprechenden Seite ziehen und die
Sitzlehne bis in die senkrechte Posi‐
tion nach vorn ziehen und einrasten
lassen.
Einteilige Sitzlehne
Den Entriegelungsgriff auf beiden
Seiten ziehen und die Sitzlehne bis in die senkrechte Position nach vorn
ziehen und einrasten lassen.
Bei der Entriegelung erscheint eine
rote Markierung neben dem Entriege‐
lungsgriff. Die Rückenlehne ist kor‐
rekt eingerastet, wenn die roten Mar‐
kierungen auf beiden Seiten neben
dem Entriegelungsgriff nicht mehr
sichtbar sind.
Hintere Rückenlehnen
umklappen Laderaumabdeckung ggf. entfernen.
Durch Drücken der Rastfeder Kopf‐
stützen nach unten drücken.
Die Sicherheitsgurte durch die seitli‐
chen Halterungen führen, um sie vor
Beschädigung zu schützen. Beim
Umklappen der Rückenlehne die Si‐
cherheitsgurte mitziehen.
Geteilte Rücklehne
Den Entriegelungsgriff auf der ent‐
sprechenden Seite ziehen und auf
das Sitzkissen nach unten klappen.
Einteilige Sitzlehne
Den Entriegelungsgriff auf beiden
Seiten ziehen und auf das Sitzkissen
nach unten klappen.
